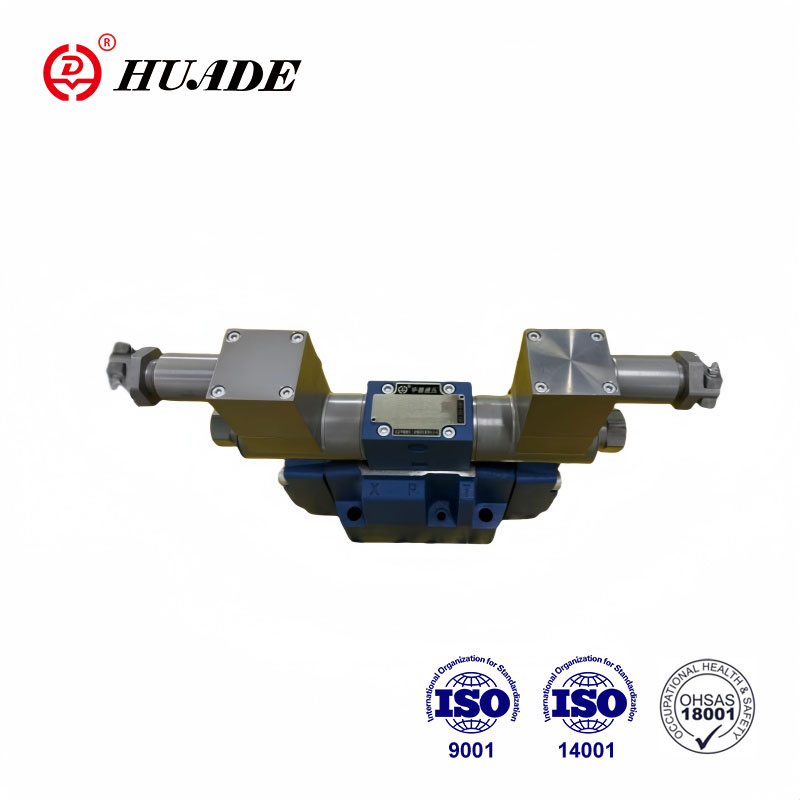

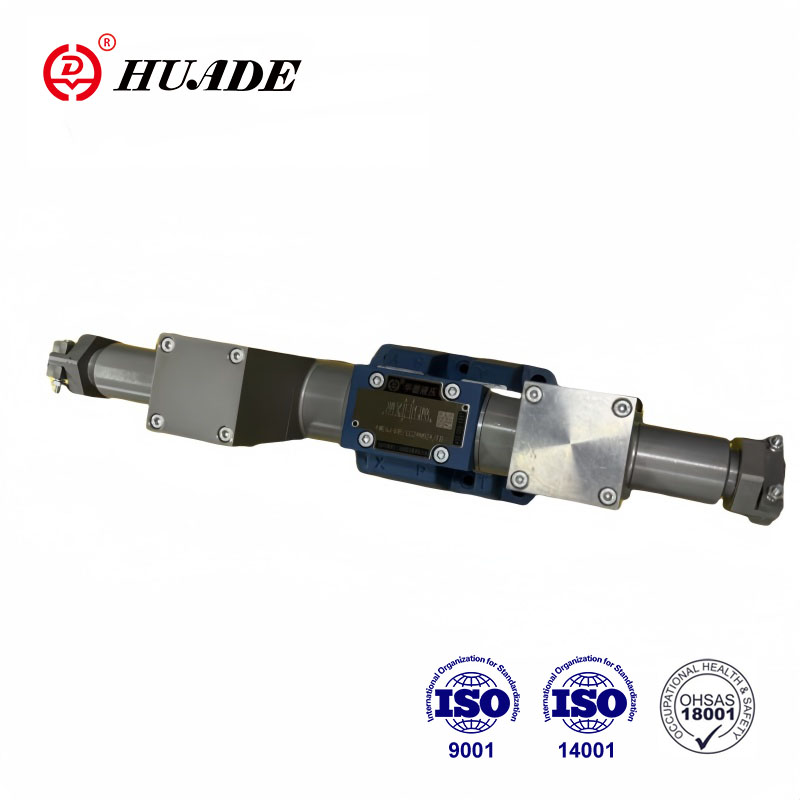

Huades explosionssäkra hydraulventiler använder speciell design och tillverkningsteknik med korrosionsbeständiga högkvalitativa material. Explosionssäker ventil WE10-serien används ofta på platser med explosionsrisker som gruvdrift, kol och kemisk industri. Huade är ett pålitligt nationellt varumärke i Kina. Fabriken har avancerad produktionsteknologi och testutrustning och ägnar stor uppmärksamhet åt produktkvaliteten.
| Tekniska uppgifter | ||
| Fixeringsläge | Frivillig | |
| Miljödemperaturområde (℃) | -30 till +50 (NBR -tätning) | |
| -20 till +50 (FKM -tätning) | ||
| Vikt | Single Solenoid (KG) | 5.9 |
| Dubbla solenoider (kg) | 8.9 | |
| Max. | Port P, A, B (bar) | 350 |
| Port T (bar) | 210 | |
| När driftstrycket överstiger tillståndsvärdet måste spolsymbol A och B göra porten T för dränering | ||
| Max. flödeshastighet (L/min) | 120 | |
| Flödesöversnitt (växlingsneutral position) | Version V (mm2) | 11 (A/B → T); 10.3 (P → A/B) |
| Version W (mm2) | 2.5 (A/B → T) | |
| Version Q (mm2) | 5.5 (A/B → T) | |
| Vätska | Mineralolja som är lämplig för NBR och FKM -tätning | |
| Fosfatester för FKM -tätning | ||
| Vätsketemperaturområde (℃) | -30 till +80 (NBR -tätning) | |
| -20 till +80 (FKM SEAL) | ||
| Viskositetsintervall mm2/s | 2,8 till 500 | |
| Föroreningsgrad | Maximal tillåten grad av vätskekontaminering: Klass 9. NAS 1638 eller 20/18/15, ISO4406 | |
| Elektriska data | ||
| Spänningstyp | Likström | |
| Tillgänglig spänning (v) | 12, 24, 36, 110 | |
| Spänningstolerans (nominell spänning) % | -15 till +10 | |
| Strömförbrukning (W) | 35 | |
| Arbetscykel | Kontinuerlig | |
| Switched Time Accord med ISO 6403 | På (MS) | 45 till 60 |
| Off (MS) | 20 till 30 | |
| Byt frekvens (tider/h) | Till 15000 | |
| Skyddsklass enligt Din 40050 | IP65 | |
| Max. spolar temperatur (℃) | +150 | |
Drag:
▶ Direktstyrd typ Explosionsresistent magnetventilens riktningsgiltighetsventil används som standard
▶ DIN24 340 En typ på monteringsytan ISO 4401
▶ Våttyp DC Explosionsskydd Solenoid
▶ 90 ° Roterbar explosionsskyddssolenoid
▶ Trycktät kammare behöver inte öppnas när spolen ska bytas ut
Ansökan:
Vi skriver explosionssäker ventil är riktningsventilen för explosionsskydd Solenoid som används för att styra start-, stopp- och flödesriktningen för oljevätskan.
Riktningskontrollventilerna består av hus (1), en eller två solenoider (2), styrspolen (3) och en eller två returfjädrar (4). I det avaktiverade tillståndet hålls kontrollspolen (3) i det neutrala eller initiala läget med hjälp av returfjädrar (4) (med undantag för pulspolar). Kontrollspolen (3) aktiveras via våta stift -solenoider (2).
För att garantera tillfredsställande drift bör vård tas för att säkerställa att magnetstryckkammaren är fylld med olja.
Kontrollspolen (3) flyttas till den förväntade positionen av magnetventil (2) och tryckstång (5), och
Detta ger fritt flöde från P till Aand B till T eller P till B och A till T.
När explosionsskyddssolen (2) är avstängd skjuts kontrollventilelementet (3)
till den initiala positionen från återställningsfjädern (4).
Struktur av explosionssäker magnetventil We10
Symboler
