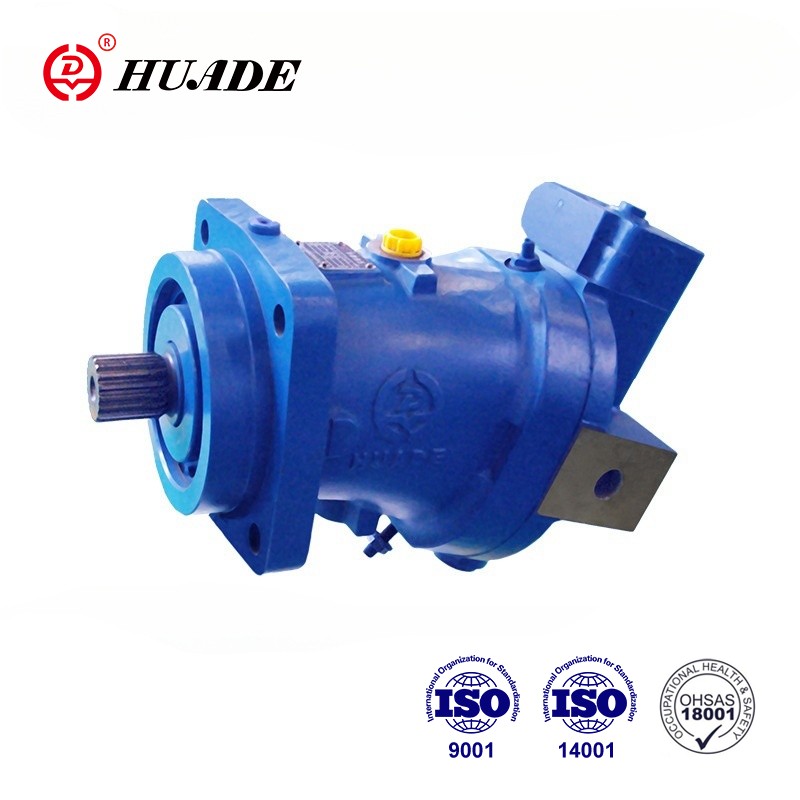

Hydrauliska axiella kolvmotorerrepresentera en av de mest sofistikerade och effektiva lösningarna inom vätskekraftteknologi. Dessa precisionskonstruerade enheter omvandlar hydraulisk energi till rotation mekanisk energi, vilket gör dem oumbärliga i applikationer som sträcker sig från tunga Konstruktionsutrustning till precisionstillverkningsmaskiner. Förståelse Deras verksamhet avslöjar de eleganta tekniska principerna som gör moderna Hydrauliska system möjliga.
Den grundläggande principen
I kärnan, en hydraulisk axiell kolvmotor fungerar på Pascals princip, som säger att trycket tillämpas på en Begränsad vätska överförs lika i alla riktningar. Motor sele Denna princip genom att använda trycksatt hydraulvätska för att driva kolvar arrangerade I ett cirkulärt mönster runt en central axel. När dessa kolvar rör sig tillbaka och Vidare skapar de rotationsrörelse genom en noggrant utformad mekanisk Länksystem.
Termen "axiell" hänvisar till Kolvarnas orientering, som är placerade parallellt med motorns huvudsakliga rotationsaxel. Detta arrangemang skiljer sig från radiella kolvmotorer, där Kolvar är placerade vinkelrätt mot axeln. Den axiella konfigurationen erbjuder distinkta fördelar när det gäller kraftdensitet, effektivitet och kompakthet.
Kärnkomponenter och deras funktioner
Cylinderblocket
Cylinderblocket fungerar som hjärtat av motorn, som innehåller flera exakt bearbetade cylindrar arrangerade symmetriskt runt den centrala axeln. Vanligtvis har motorer mellan fem och nio cylindrar, där sju är en vanlig konfiguration. Varje cylinder Husar en kolv som rör sig axiellt när hydrauliskt tryck appliceras. De Cylinderblock roterar som en enhet, drivet av den kollektiva handlingen kolvar.
Kolvar och anslutande element
Enskilda kolvar passar tätt i varje Cylinder, förseglad med precisionsringar för att förhindra inre läckage. Varje kolv ansluter till en anslutningsstång eller en toffel, som överför den linjära rörelsen av kolven till rotationsrörelse. Dessa anslutningselement måste tåla Enorma krafter medan de bibehåller exakt inriktning under hela rotationen cykel.
Swashplattan
Swashplattan representerar kanske den mest genial komponent i den axiella kolvmotorn. Denna vinklade platta, även kallad a Cam Plate, konverterar kolvens linjära rörelse till rotationsrörelse. Som Cylinderblocket roterar, kolvarna följer konturen på swashplattan, Flytta in och ut ur sina cylindrar. Vinkeln på swashplattan direkt bestämmer förskjutningen av varje kolvslag och i variabel förskjutning Motorer, denna vinkel kan justeras för att styra motorhastighet och vridmoment.
Ventilplatta och porttid
Ventilplattan styr tidpunkten för Hydraulisk vätskeflöde till och från varje cylinder. Denna stationära komponent har exakt positionerade portar som är i linje med den roterande cylindern blockera. När varje cylinder roterar förbi ventilplattan ansluter den växelvis till högtrycksinloppet och lågtrycksuttaget, säkerställa att kolvar Få tryckvätska i exakt rätt ögonblick i sin cykel.
Driftscykeln
Driften av en hydraulisk axiell kolv Motor följer en noggrant orkestrerad cykel som upprepar kontinuerligt så länge När tryckvätska tillförs.
Intagsfas
Under insugningsfasen börjar en kolv dess yttre stroke när cylindern är i linje med högtrycksporten på Ventilplatta. Trycksatt hydraulvätska rusar in i den expanderande cylindern utrymme, skjuter mot kolven. Den genererade kraften beror på båda Hydrauliskt tryck och kolvens effektiva område.
Kraftfas
När cylindern fortsätter att rotera, Kolv når maximal förlängning och börjar sin inre stroke. Trycken Fluid fångad i cylindern utövar kraft på kolven, som överför detta Tvinga genom anslutningsstången till swashplattan. Eftersom swashplattan är Fast i en vinkel skapar denna axiella kraft ett roterande ögonblick och bidrar till motorns utgångsmoment.
Avgasfas
When the cylinder aligns with the low-pressure port, the compressed fluid is expelled as the piston completes its inward stroke. This timing ensures that each cylinder is emptied of spent fluid before beginning the next intake cycle. The precise timing of this valve action is crucial for maintaining smooth operation and preventing pressure losses.
Variabel förskjutningsteknik
Många moderna axiella kolvmotorer har Variabel förskjutningsförmåga, uppnås genom att justera swashplattvinkeln. När swashplattvinkeln ökar upplever kolvarna längre slag, vilket resulterar i större förskjutning per revolution och högre vridmoment vid lägre hastigheter. Omvänt minskar den swash -plattvinkeln förskjutningen, vilket möjliggör högre rotationshastigheter med reducerat vridmoment.
Denna variabla förskjutningsfunktion ger Exceptionell kontrollflexibilitet. Elektroniska kontroller kan automatiskt justera Swash -plattvinkeln baserad på lastkraven, optimerar effektiviteten över ett brett utbud av driftsförhållanden. Vissa avancerade system kan till och med uppnå nollförskjutning och stoppar effektivt motorn utan att avbryta hydrauliskt flöde.
Effektivitet och prestanda Egenskaper
Hydrauliska axiella kolvmotorer uppnår anmärkningsvärt höga effektivitetsnivåer, som ofta överstiger 95% i optimal drift villkor. Denna effektivitet härstammar från flera designfaktorer, inklusive Minimal inre läckage, exakta komponenttoleranser och optimerad vätska dynamik. Det axiella arrangemanget bidrar till denna effektivitet genom att tillhandahålla Balanserade radiella krafter som minskar lagerbelastningar och mekanisk friktion.
Kraft-till-viktförhållandet för dessa motorer är exceptionellt, vilket gör dem idealiska för mobila applikationer där vikt är kritisk. En enda motor kan producera ett enormt vridmoment under hållning relativt kompakta dimensioner. Dessutom är det inneboende överbelastningsskyddet av hydrauliska system betyder att dessa motorer kan hantera tillfälliga överbelastningar utan skada.
Applikationer och fördelar
Hydrauliska axiella kolvmotorer hittar applikationer i många branscher. I byggutrustning driver de Spåren av grävmaskiner och lastarnas hjul. Marina applikationer inkluderar Ankare vindglas och framdrivningssystem. Industriella användningsområden från transportören kör till maskinverktygsspindlar.
Fördelarna med axiella kolvmotorer sträcka sig utöver deras höga effektivitet och kraftdensitet. De erbjuder utmärkt hastighetskontroll, kan fungera i båda riktningarna med lika prestanda och Ge omedelbar start- och stoppfunktioner. Deras förmåga att underhålla Konstant vridmoment över olika hastigheter gör dem idealiska för applikationer kräver exakt rörelsekontroll.
