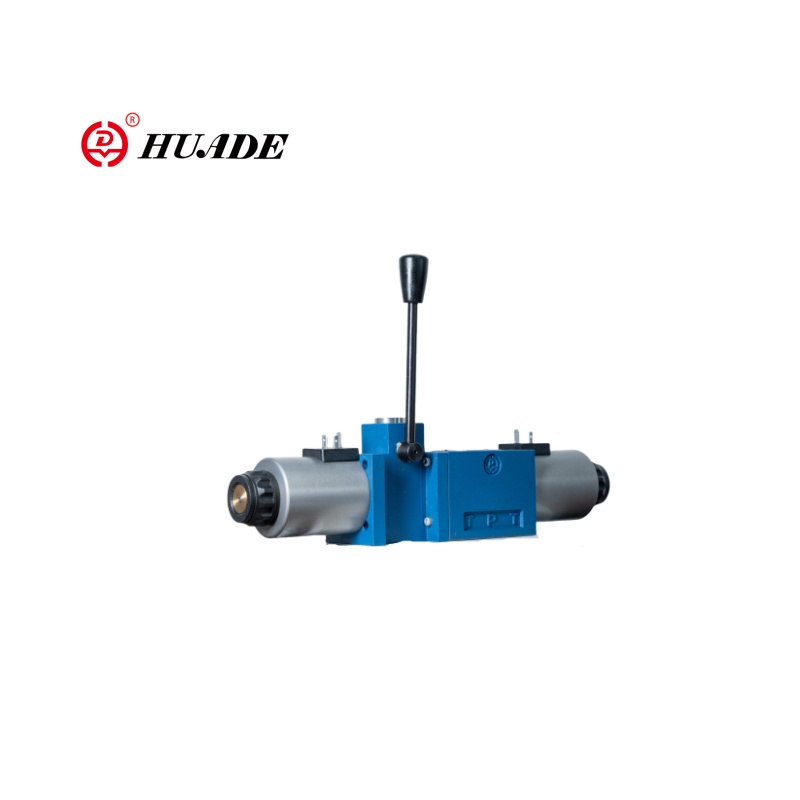

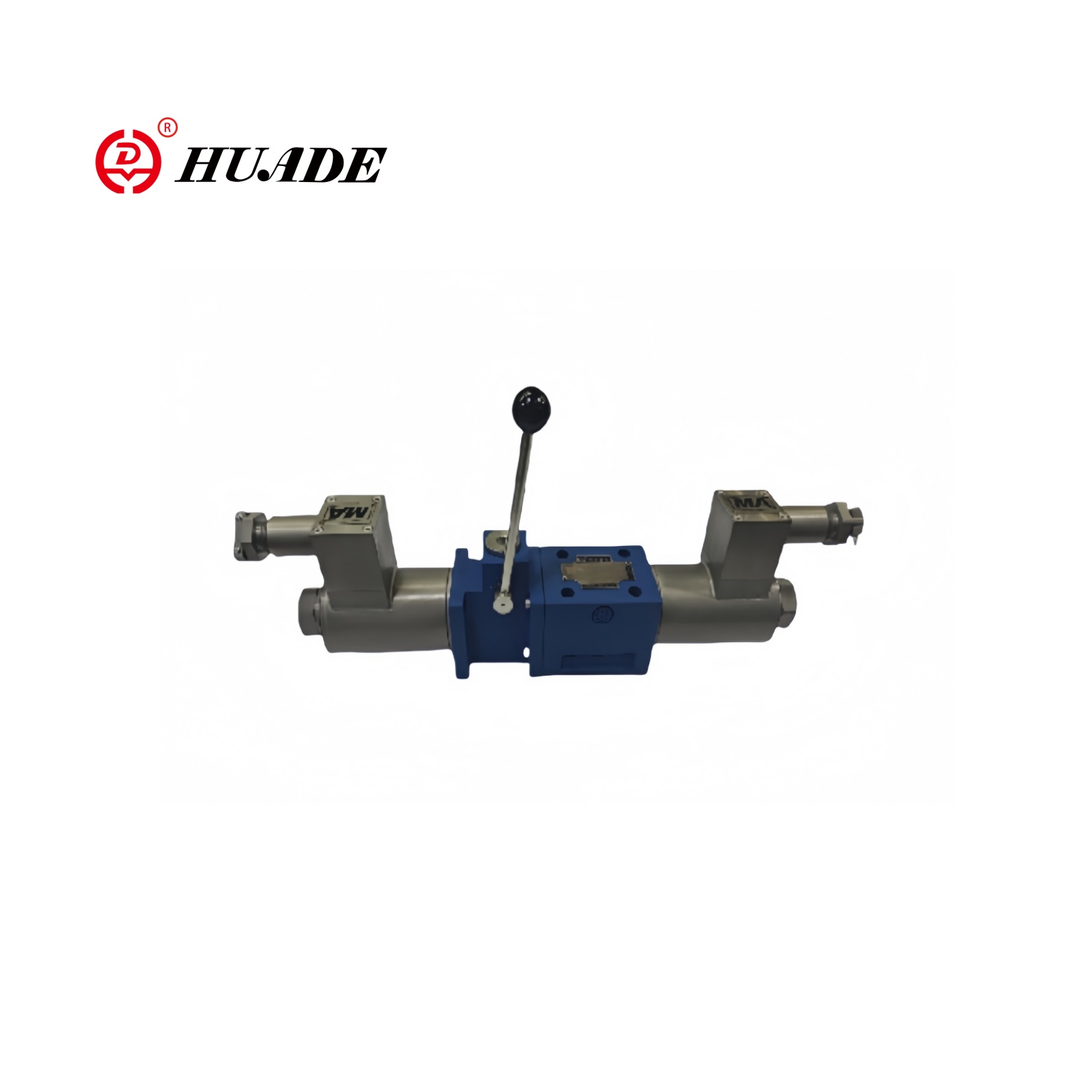

Explosionssäker magnetventil med handtag 4Wem6

Explosionssäker magnetventil med handtag 4WEM6 är en dubbelfunktionsriktningskontrollventil med både magnetventilkontroll och manuell nödsituation. Explosionssäker magnetventil 4WEM6 används allmänt i industriella hydrauliska och pneumatiska system som kräver tillförlitlig riktningskontroll och hantering av nödfel.

Explosionssäker magnetventil 4Wem6 med handtaget antar rostfritt stål eller kopparlegeringsventilkropp, som är korrosionsbeständig och högtrycksbeständig. Vid användning, vid strömavbrott, spolsvikt eller automatisk systemfel, kan ventilen direkt manövreras av handtaget för att säkerställa systemsäkerhet.

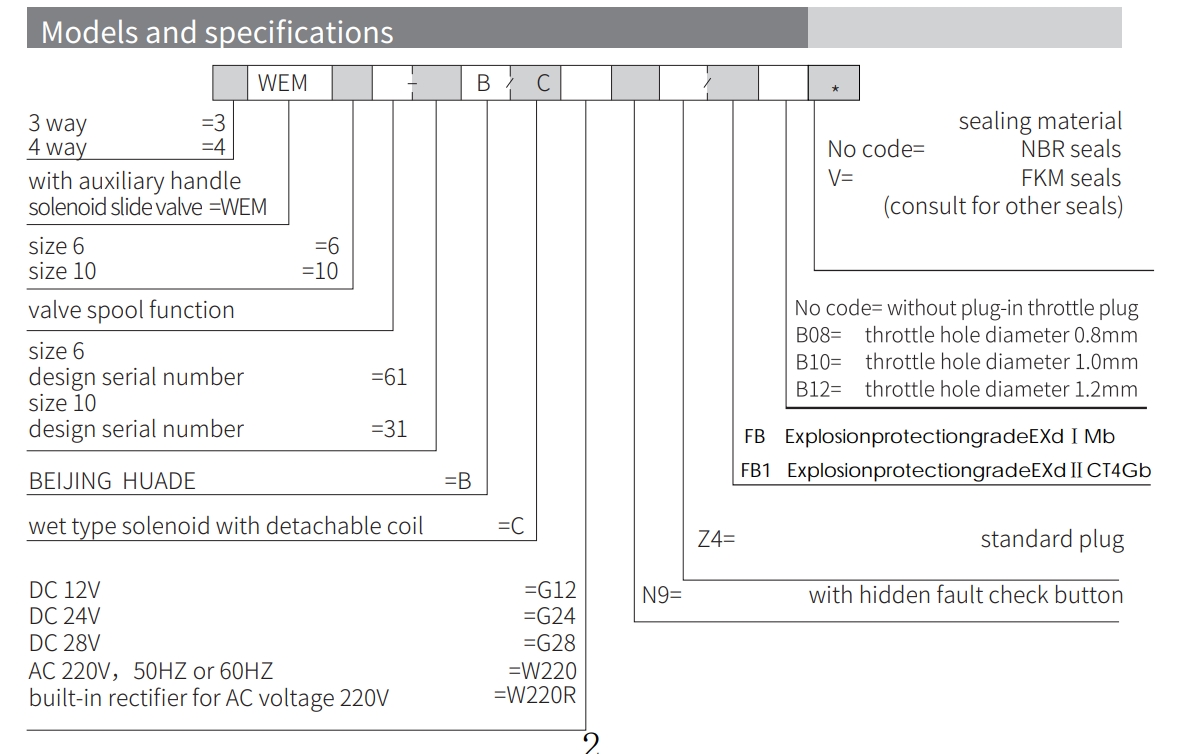

Produktparameter för explosionssäker magnetventil med handtag 4Wem6

Produktfunktion och applicering av explosionssäker magnetventil med handtag 4Wem6

Drag:

▶ Öppningen, stängningen och riktningen för flödet som styrs av magnetventilen och manualen

▶ Våtstift solenoid med löstagbar spole

▶ Solenoiden kan rotera 90 °

▶ Undermontering

Ansökan:

4WEM6 Explosionssäker magnetventil med handtag används ofta inom petrokemisk, naturgas och bränslegas, läkemedels- och beläggning, gruv- och dammmiljö-, militär- och rymdindustrin.

Avsnitt och symbol för explosionssäker magnetventil med handtag 4Wem6

WEMM Type riktningsventil är en riktningsspolventil som drivs av magnetventil och driftshandtag. Den styr öppning, stängning och flödesriktning för vätskeflödet.

Den består huvudsakligen av en ventilkropp (1), en eller två solenoider (2), en ventilspol (3), en återställningsfjäder (4) och en manuell styrenhet.

Magnetventil:

När det inte finns någon kraft är ventilspolen (3) i det neutrala eller ursprungliga läget under verkningsfjäderns verkan. När kraften i magnetventilen (2) verkar på ventilspolen (3) skjuts den från vilopositionen till terminalläget. På detta sätt utförs tryckoljan från P till A och B till T, eller från P till B och från A till T. Efter att magnetventilen (2) är avstängd returnerar återgångsfjädern (4) ventilspolen (3) till sitt ursprungliga position.

Hjälphandtagsdrift:

När magnetventilen inte är aktiverad kan ventilspolen (3) flyttas genom att använda hjälphandtaget. Vrid hjälphandtaget (5) till höger så att driftkraften passerar genom den roterande axeln (6). Kulventilkärnan (7) och styrhylsan (8) verkar på ventilspolen (3), vilket får den att röra sig till vänster. När hjälphandtaget (5). När du återgår till nollläget återgår ventilspolen (3) till det ursprungliga läget under verkningsfjädern (9).

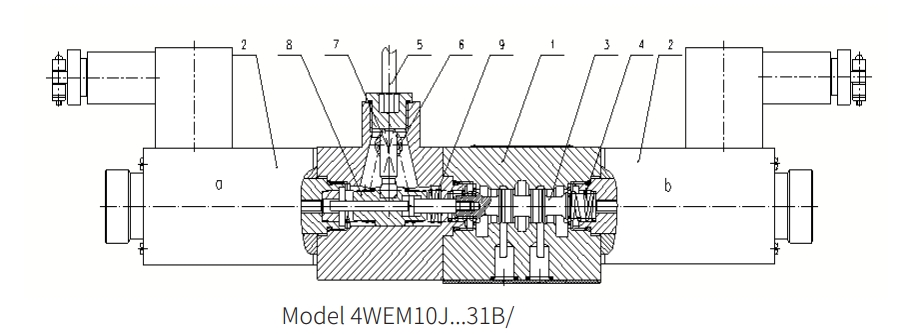

Strukturera Explosionssäker magnetventil med handtag 4Wem6

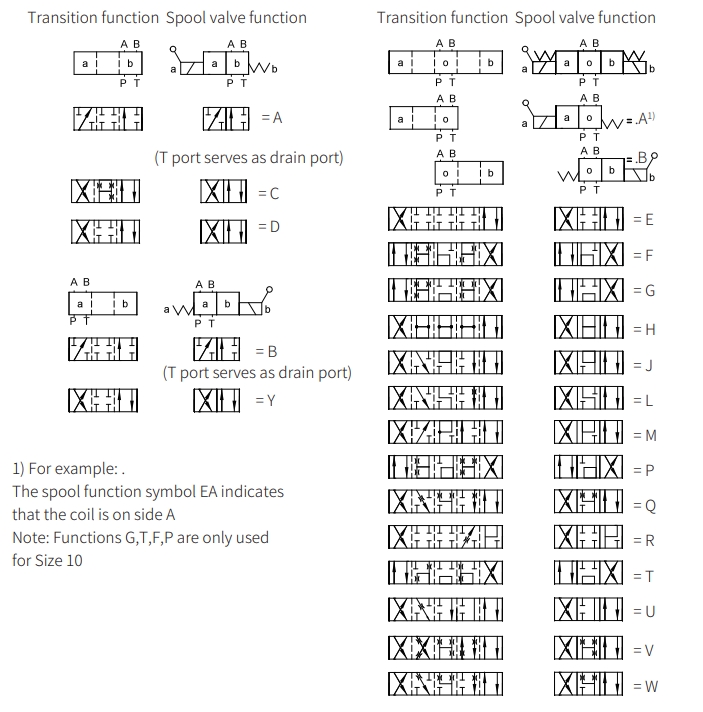

Symboler för Explosionssäker magnetventil med handtag 4Wem6
