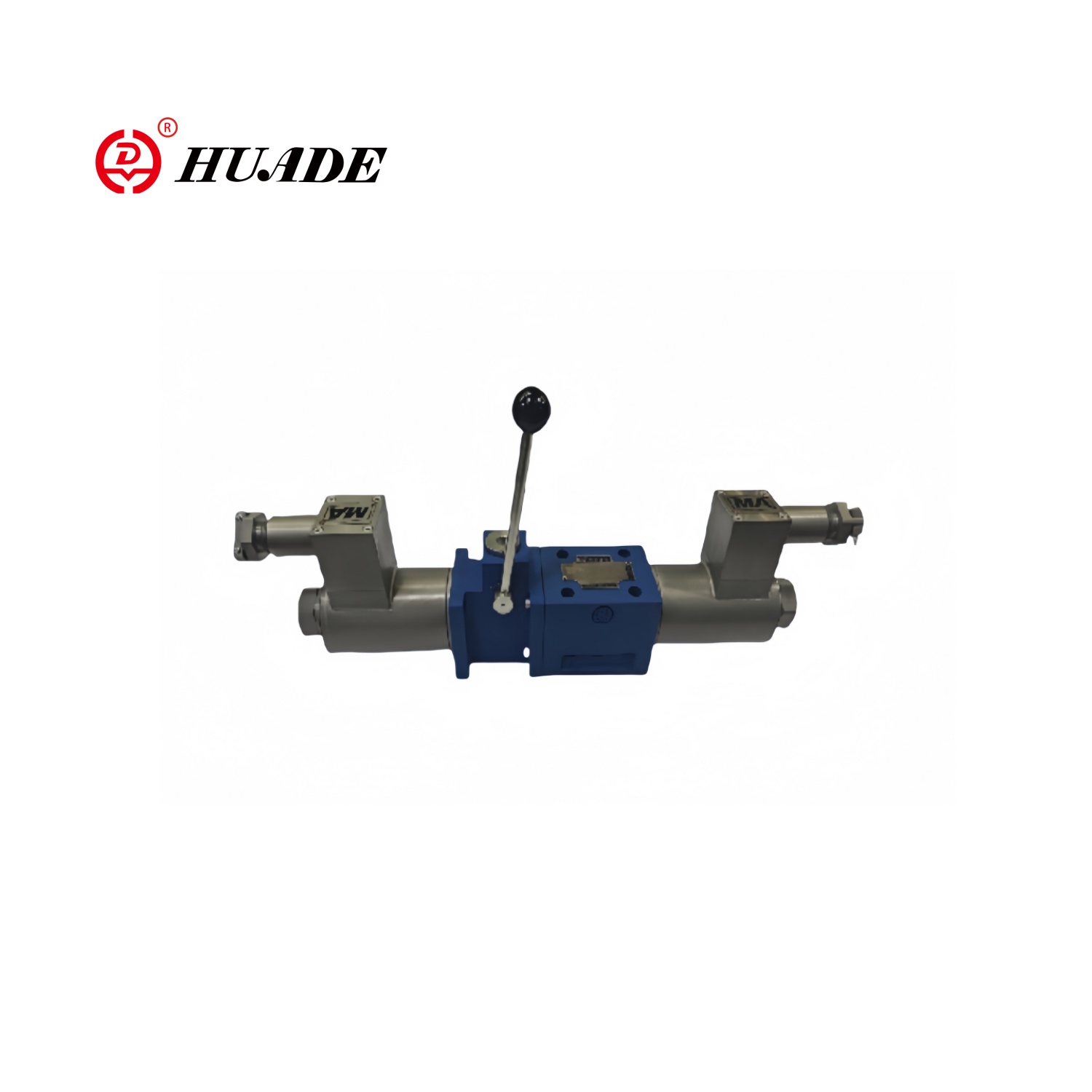

Explosionssäker magnetventil med handtag 4Wem10

Explosionssäker magnetventil med nödhandtag 4Wem10 är en industriell ventil speciellt utformad för brandfarliga och explosiva miljöer. Den vanliga spänningen för magnetventil 4Wem10 är 24VDC eller 220VAC, och den explosionssäkra spolen måste matcha strömförsörjningen på plats. När den automatiska kontrollen misslyckas kan nödhandtaget snabbt klippa av eller öppna ventilen för att förhindra läckage eller explosion.

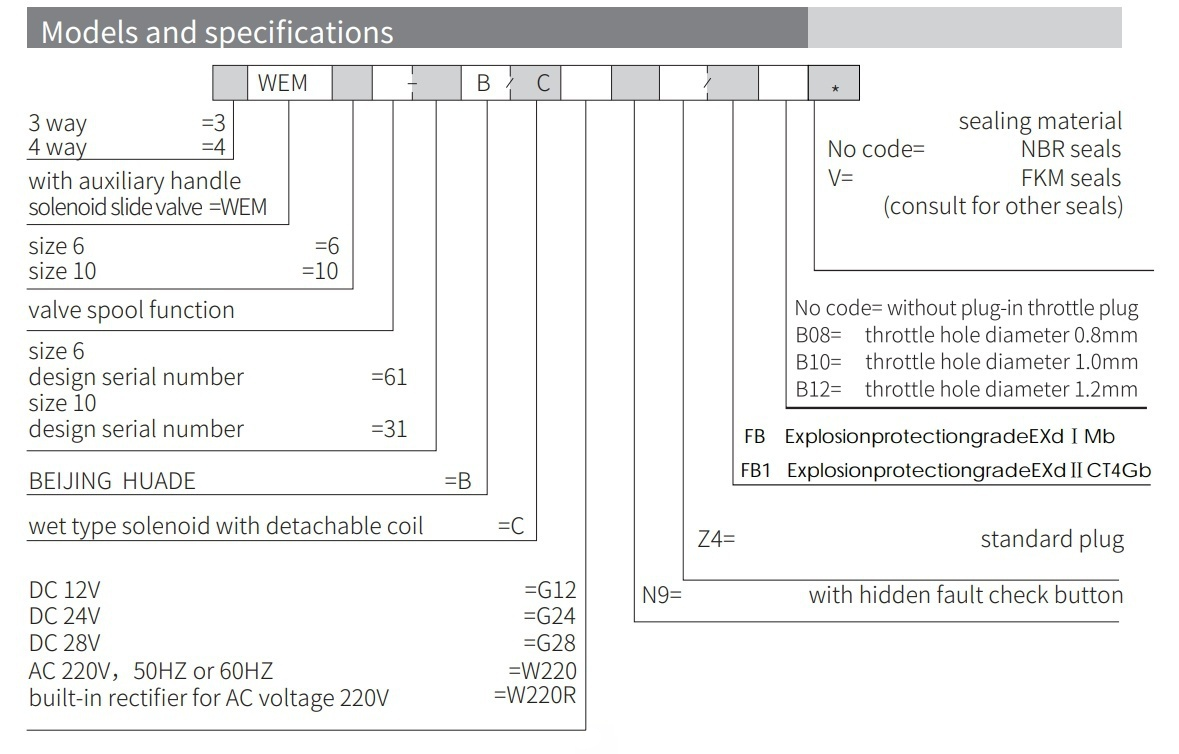

Produktparameter för explosionssäker magnetventil med handtag 4Wem10

Produktfunktion och applicering av explosionssäker magnetventil med handtag 4Wem10

Drag:

▶ Storlek 6 till 10

▶ Maximalt arbetstryck 350 bar

▶ Maximal arbetsflödeshastighet 120 L/min

▶ Öppningen, stängningen och riktningen för flödet som styrs av magnetventilen och manualen

▶ Våtstift solenoid med löstagbar spole

▶ Solenoiden kan rotera 90 °

▶ Undermontering

Ansökan:

Solenoidriktningsventil med nödhandtag 4WEM10 används ofta i rörledningssystem för raffinaderier och kemiska anläggningar, gasdistributionsstationer, import- och exportledningar för LNG -lagringstankar, extraktionssystem för kolgruvgaser och underjordiska ventilationsrörledningar.

Avsnitt och symbol för explosionssäker magnetventil med handtag 4Wem10

WEMM Type riktningsventil är en riktningsspolventil som drivs av magnetventil och driftshandtag. Den styr öppning, stängning och flödesriktning för vätskeflödet.

Explosionssäker magnetventil med handtag 4Wem10 består huvudsakligen av en ventilkropp (1), en eller två solenoider (2), en ventilspol (3), en återställningsfjäder (4) och en manuell styrenhet.

Magnetventil:

När det inte finns någon kraft är ventilspolen (3) i det neutrala eller ursprungliga läget under verkningsfjäderns verkan. När kraften i magnetventilen (2) verkar på ventilspolen (3) skjuts den från vilopositionen till terminalläget. På detta sätt utförs tryckoljan från P till A och B till T, eller från P till B och från A till T. Efter att magnetventilen (2) är avstängd returnerar återgångsfjädern (4) ventilspolen (3) till sitt ursprungliga position.

Hjälphandtagsdrift:

När magnetventilen inte är aktiverad kan ventilspolen (3) flyttas genom att använda hjälphandtaget. Vrid hjälphandtaget (5) till höger så att driftkraften passerar genom den roterande axeln (6). Kulventilkärnan (7) och styrhylsan (8) verkar på ventilspolen (3), vilket får den att röra sig till vänster. När hjälphandtaget (5). När du återgår till nollläget återgår ventilspolen (3) till det ursprungliga läget under verkningsfjädern (9).

Strukturera Explosionssäker magnetventil med handtag 4Wem10

Symboler för Explosionssäker magnetventil med handtag 4Wem10
