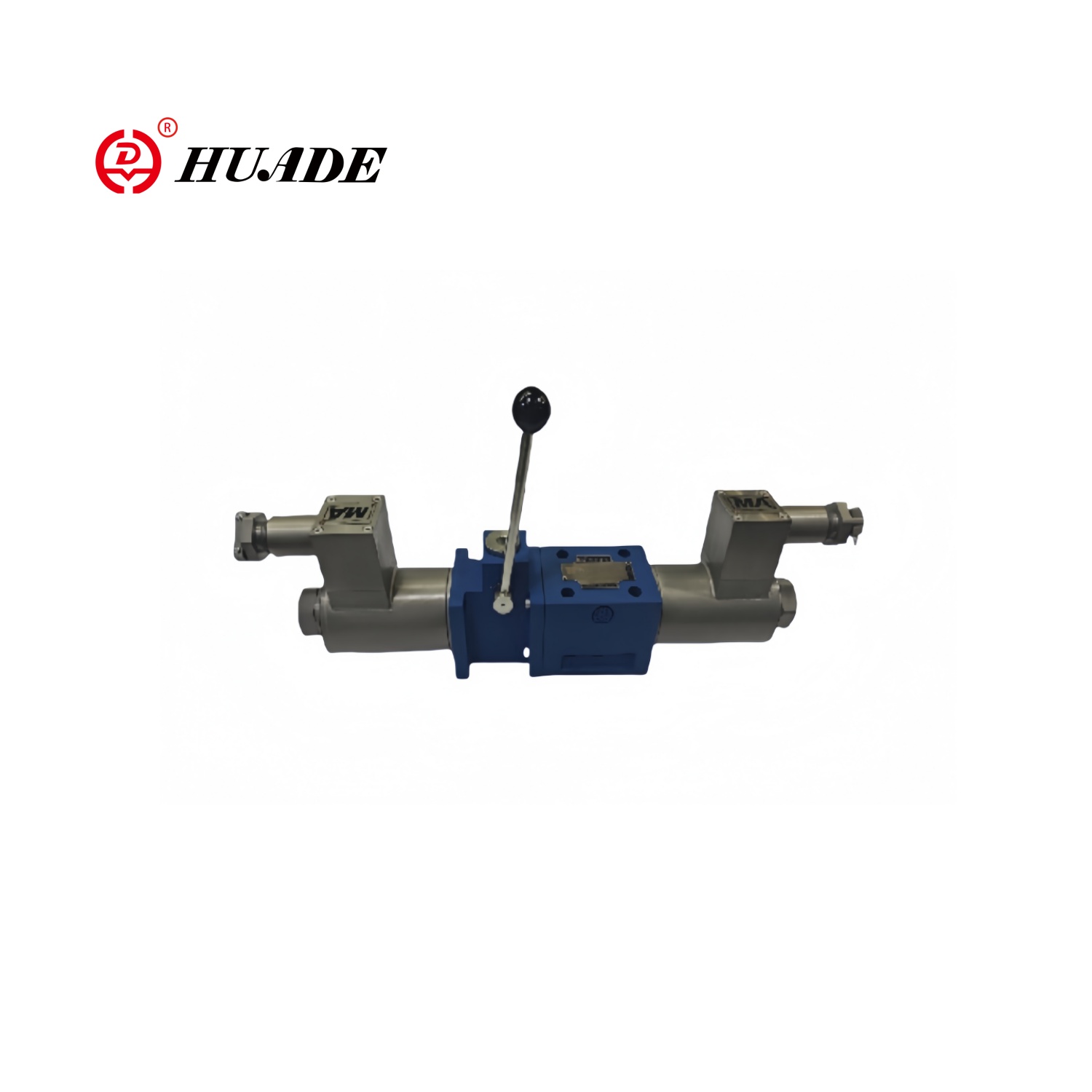

Den explosionssäkra solenoidriktningsventilen är en anordning som styr vätskans flödesriktning genom elektromagnetisk kraft. Explosionssäker WE6-serien antar en speciell explosionssäker design för att säkerställa att den inte orsakar gnistor eller höga temperaturer i brandfarliga och explosiva miljöer, och därmed undviker explosioner. Denna explosionssäkra magnetventil används huvudsakligen för att styra flödesriktningen för vätskor i hydrauliska eller pneumatiska system för att möta behoven i olika arbetsförhållanden.
|
Techniska data |
||
|
Fixeringsposition |
Frivillig | |
| Omgivningstemperaturområde (℃) | -30 till +50 (NBR-tätning) | |
| -20 till +50 (FKM-sigill) | ||
| Vikt | Enkel solenoid (kg) | 2.6 |
| Dubbla solenoider (kg) | 4.3 | |
| Max.drifttryck | Port P, A, B (bar) | 350 |
| Port T (stång) | 210 | |
| när drifttrycket överstiger tillåtet värde måste spolsymbolen A och B göra porten T för tömning | ||
| Max. flödeshastighet (L/min) | 80 | |
| Flödes tvärsnitt (växling av neutralläge) | Version Q (mm2) | Cirka 6 % av nominell yta |
| Version W (mm2) | Cirka 3 % av nominell yta | |
| Vätska | Mineralolja lämplig för NBR och FKM tätning | |
| Fosfatester för FKM tätning | ||
| Vätsketemperaturintervall (℃) | -30 till +80 (NBR-tätning) | |
| -20 till +80 (FKM-sigill) | ||
| Viskositetsområde mm2/s | 2,8 till 500 | |
| Grad av förorening | Maximal tillåten grad av vätskekontamination: Klass 9. NAS 1638 eller 20/18/15, ISO4406 | |
| Elektriska data | ||
| Typ av spänning | DC | |
| Tillgänglig spänning (V) | 12, 24, 36, 110 | |
| Tillåten spänning (avvikelse) % | -15 till +10 | |
| Ineffekt (W) | 30 | |
| Driftläge för solenoid | Kontinuerligt arbete | |
| Omkopplad tid Överensstämmer med ISO 6403 | PÅ (ms) | 25 till 45 |
| AV (ms) | 10 till 25 | |
| Byt frekvens (tider/h) | Till 15 000 | |
| Max. spolar temperatur (℃) | +150 | |
Drag:
▶Direktmanövrerad typ av explosionsskydd riktningsventil används som standardtyp
▶DIN24 340 A typ på monteringsytan ISO 4401
▶Våttyp DC-explosionsskyddssolenoid
▶90° roterbar explosionsskyddssolenoid
▶Trycktät kammare behöver inte öppnas när spole ska bytas
Ansökan:
Explosionssäkra magnetventiler används ofta inom petrokemikalier. Inom den petrokemiska industrin används de främst för att styra flödesriktningen för brandfarliga och explosiva medier som olja och naturgas.
Riktningsventil av typen WE är riktningsventilen för explosionsskyddssolenoiden som används för att styra start, stopp och flödesriktning för oljevätska.
Riktningsventilerna består av hus (1), en eller två solenoider (2), styrsliden (3) och en eller två returfjädrar (4).
I strömlöst tillstånd hålls styrspolen (3) i neutral- eller utgångsläget med hjälp av returfjädrar (4) (förutom pulsspolar). Styrspolen (3) manövreras via våtstiftssolenoider (2).
För att garantera tillfredsställande funktion bör man se till att magnetventilens tryckkammare är fylld med olja.
Styrspolen (3) flyttas till det förväntade läget av solenoiden (2) och tryckstången (5), och detta ger fritt flöde från P till A och B till T eller P till B och A till T.
När explosionsskyddssolenoiden (2) är avstängd, trycks styrventilelementet (3) till utgångsläget av återställningsfjädern (4).
Typ 4WE6...61B/O.. (begränsad till funktionerna A, C och D).
Denna typ innehåller 2 kopplingslägen och 2 riktningsventiler utan lokaliseringsmekanism explosionsskyddssolenoid.
Typ 4WE6...61B/0F... pulsventil (begränsad till funktionerna A, C och D).
Den innehåller 2 kopplingslägen, 2 explosionsskyddssolenoider och 1 riktningsventil med lokaliseringsmekanism. 2 kopplingslägen är fixerade separat, så det är onödigt att kontinuerligt elektrifiera explosionsskyddssolenoiden.
Patrongasreglage
Patrongasreglaget är nödvändigt eftersom det faktiska flödet kan vara större än ventilens prestandagränser under växlingsprocessen. Denna patrongasspjäll är införd i riktningsventilens P-kanal.
Struktur för explosionssäker magnetventil WE6-serien
Symboler
