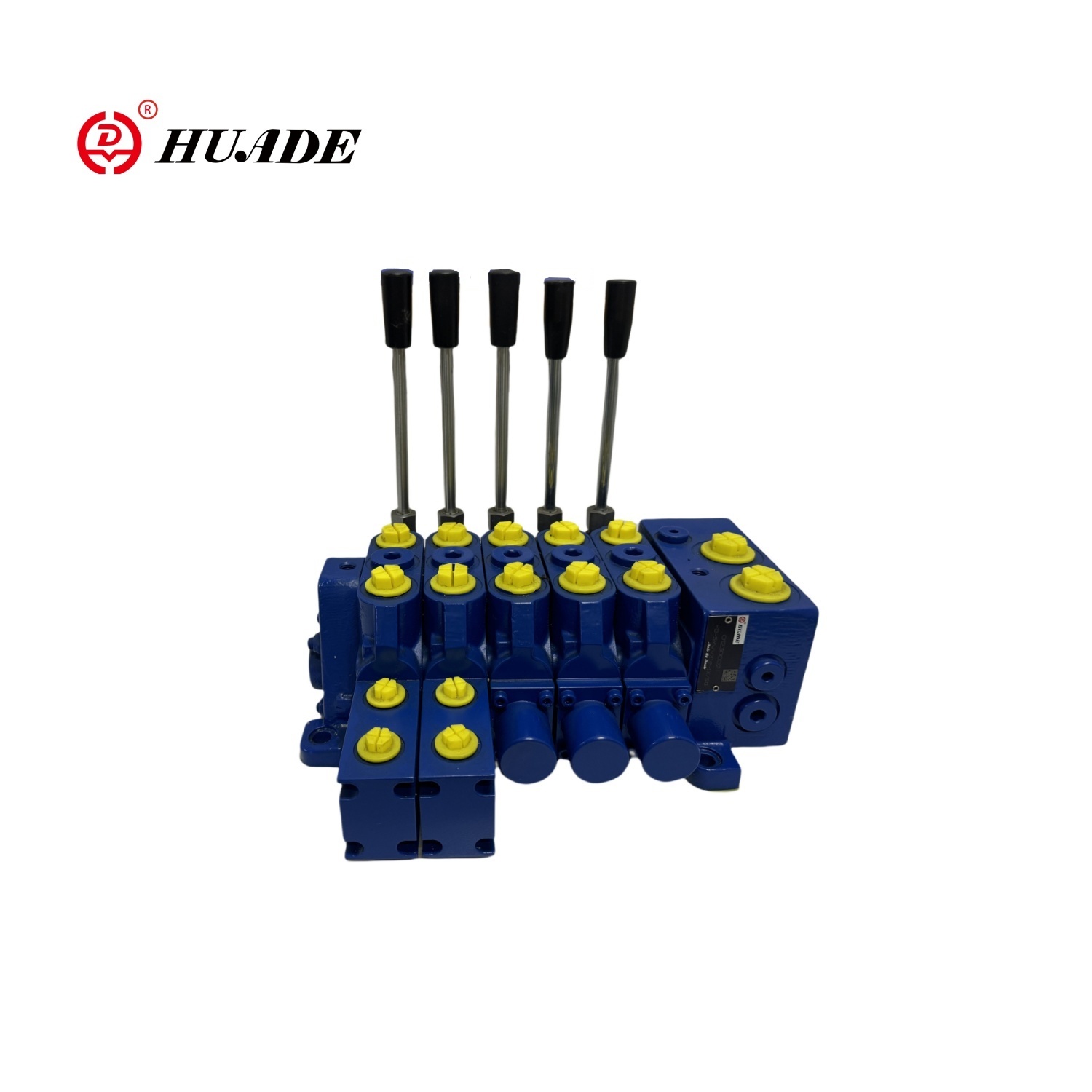

MWVX12-1X flervägsventil gäller huvudsakligen i fält som byggmaskiner, högkörningsmaskiner och andra. Den har en tryckkompensationsfunktion (efterventilkompensation). Flödesfördelningen antar ett lastoberoende distributionsläge, känd som LUDV (lastavkännande och lossning med riktningsventiler och variabel förskjutningspump). Under både flödesundermättnad och mättnadsförhållanden kan alla exekveringsåtgärder fungera normalt. Produkten antar en modulär design, vilket möjliggör flexibel kombination enligt användarens behov.
| I allmänhet | ||||||
| Vikt | One-Piece Multiway Valve (KG) | 5.5 | ||||
| Slutplatta | 1.5 | |||||
| Oljeimport | 7 | |||||
| Installationsplats | Valfri plats | |||||
| Oljetyp | Gängad anslutning | |||||
| Hydrauliska parametrar | ||||||
| Nominell flöde | Oljeinlopp p (l/min) | 120 | ||||
| Fungerande oljeport A, B (L/min) | 70 | |||||
| Nominellt tryck | Ls (bar) | 250 | ||||
| Maximalt arbetstryck i oljeporten | P (bar) | 250 | ||||
| A, B (bar) | 300 | |||||
| T (bar) | 20 | |||||
| A, B (bar) | 35 | |||||
| Maximalt pilottryck vid oljeporten | Använd en kontrollkurva från 6 till 25 bar och se till att oljeinloppstrycket (minst 3 bar) | |||||
| Räckvidd | ||||||
| Hydraulolja | DIN51524 Mineralolja eller VDMA24569 Hees | |||||
| Hydraulisk oljetemperaturområde (℃) | -20 till 80 | |||||
| Viskositetsintervall V MM2/s | 10 till 380 | |||||
| Tillåten föroreningsnivå för hydraulolja | 20/18/16 nivå | |||||
| Renlighetsnivå enligt IS04406 (c) | Det rekommenderas att använda ett filter med en minsta filtreringsnoggrannhet på β10≥75 | |||||
| Ansökningsguide | Kretsoljeport | |||||
| P, t (a) | P, t (s) | M, ls | A, B, P3 | A, B | ||
| Rörmonteringssträckningens vridmoment (NM) | 50 | 70 | 20 | 50 | 20 | |
| Systemtrycksinställning | Inställning efter LS -tryckavlastningsventil | |||||
| Obs: Spraya inte ventilblocket direkt med tryckvätska | ||||||
Drag:
| Tryck | 300bar |
| Flöde | 120l/min |
| Nominell tryck | 250bar (pumpsida) |
| 300bar (ställdonets sida) |
1. Ladda tryckoberoende flödesfördelning (LUDV)
För variabla pumpar/för pumpar med fast förskjutning
Inbyggd lasthållningsventil
Lossningsfunktion
2. God svaregenskaper
3. Reduce Peak Value
4.Flushing och kylning
5. Låg risk för kavitation
6.Chip Structure: Oil Inlet; kan utökas genom chipanslutning (max 8 anslutningar på ena sidan, upp till 16 anslutningar med mellanliggande anslutning)
7. Kontrolform: Hydraulisk kontroll; Manuell flödeskontroll; hydraulisk och manuell föreningskontroll
8. Ladda tryckkompensation; hög repeterbarhet; låghysteres
9. Valve Core Stroke Limiter kan användas för att justera flödet
10. Load Relief Valve: Pilot-Pilot-opered Compact Patron-ventil med stor storlek med oljepåfyllningsfunktion
11.LS Tryckbegränsande funktion: Används för hela flervägsventilen
Ansökan:
MWVX12-1X flervägsventil gäller huvudsakligen i fält som byggmaskiner, högkörningsmaskiner och andra.
