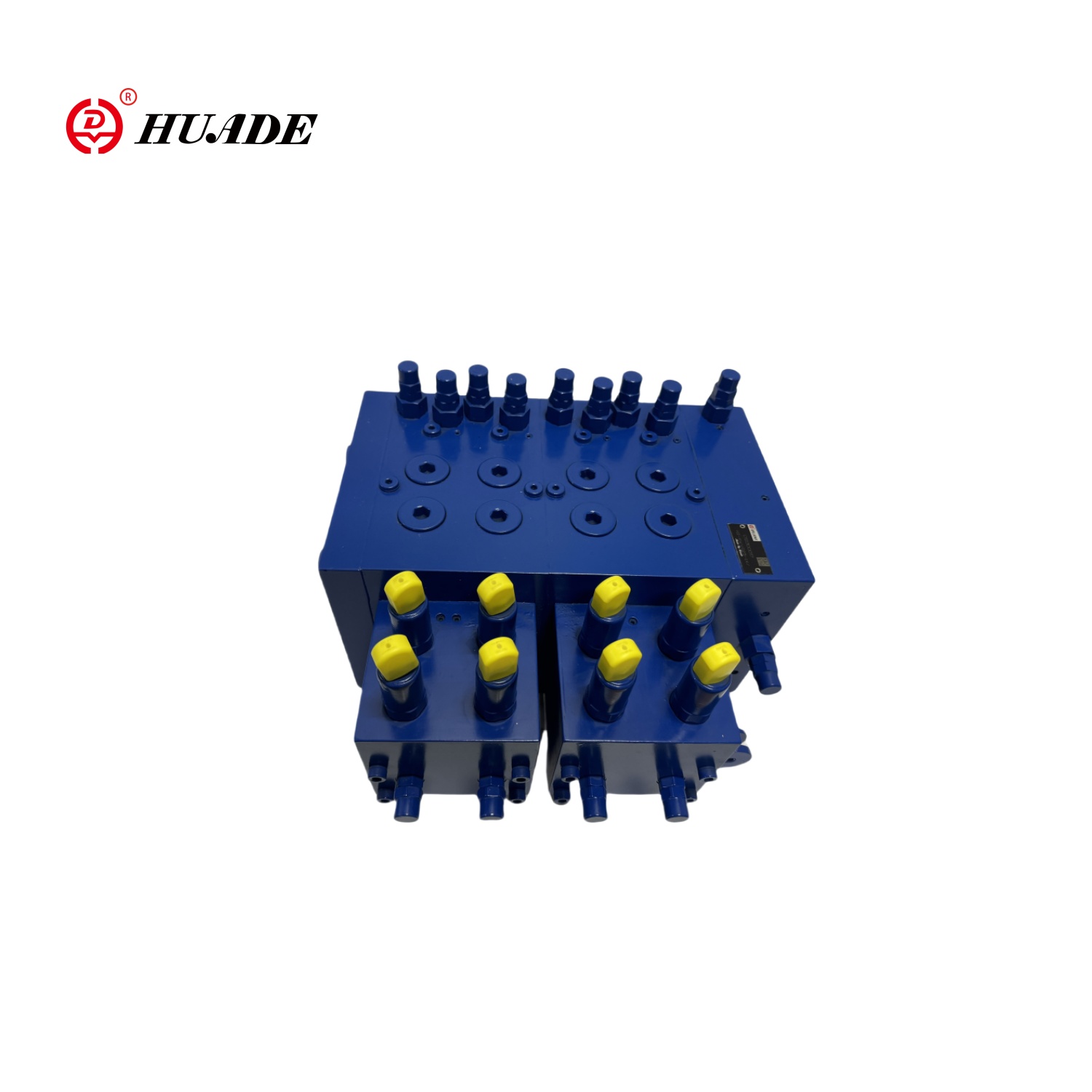

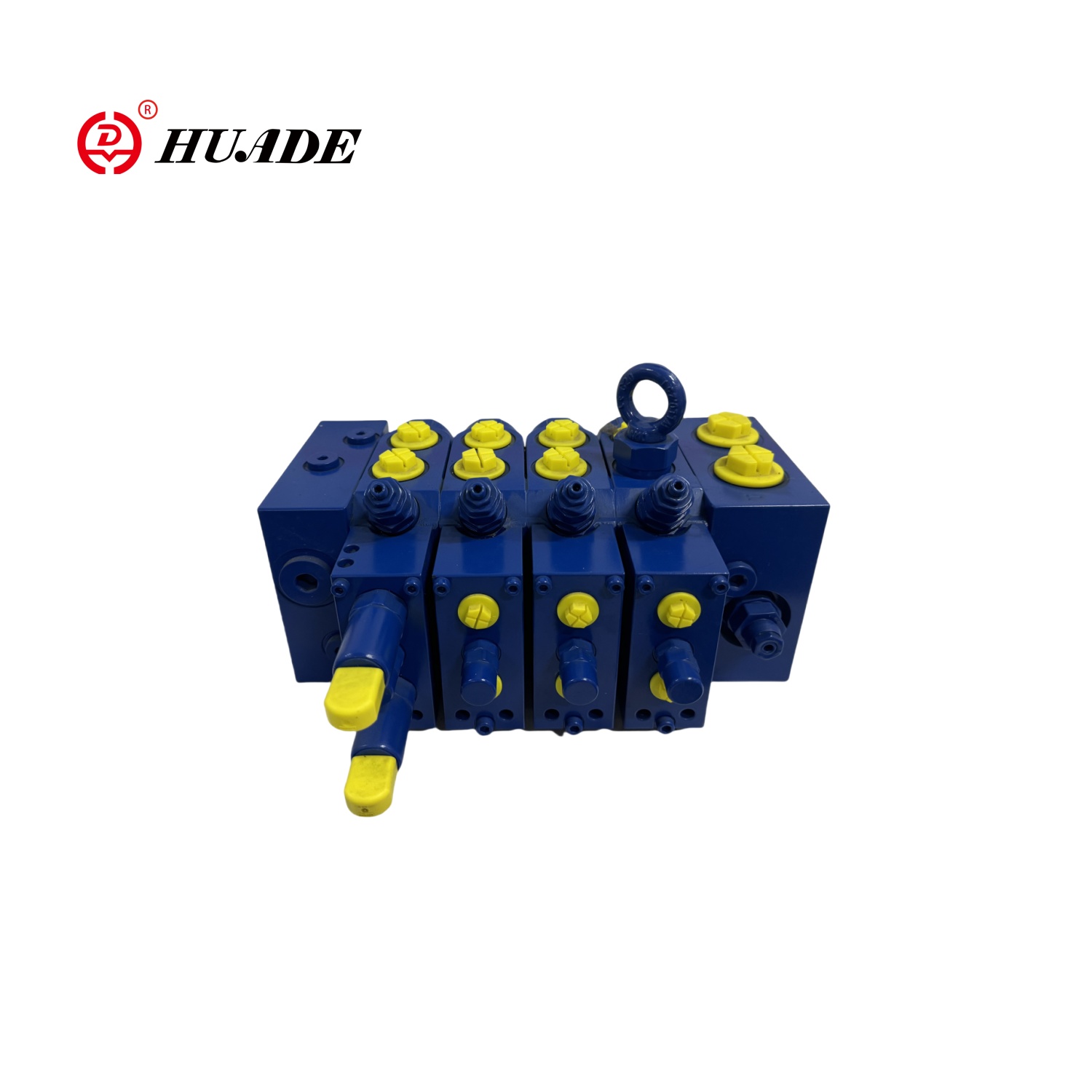

En lastkänslig flervägsventil är en ventil som matar tillbaka förändringssignalerna för tryck, flöde och kraft till ventilen för att realisera kontrollfunktionen. Den kan automatiskt justera flödet enligt belastningsförändringen för att bibehålla systemets stabilitet och effektivitet. Den lastkänsliga flervägsventilen är vanligtvis utrustad med en trycksensor för att övervaka de hydrauliska tryckförändringarna i systemet i realtid.
| I allmänhet | ||
| Installationsplats | Inget krav | |
| Oljeplantningseldingsionsionsionsionsionsionseldingsionseldingsionseldingsionseldingsionseldingsformulärets form | Rörtråd IS0228/1 | |
| Vikt | Oljeinlopp (sida) （kg） | 7 |
| Riktningsventil, hydraulisk （kg） | 7.1 | |
| Riktningsventil, elektro-hydraulisk （kg） | 7.5 | |
| Slut （kg） | 5.8 | |
| Hydraulisk olja och omgivningstemperaturområde (℃) | -20 till 80 | |
| Hydraulisk | ||
| Flöde | Port P Q L/min | 300 med mellanliggande oljeinlopp |
| L/min | 200 med sidoolja inlopp | |
| Port A 、 B Q L/min | 150 med tryckkompensator och lasthållningsfunktion (s typ) | |
| L/min | 190 med tryckkompensator, utan lasthållningsfunktion (T -typ) | |
| L/min | 200 tryckkompensator (typ C) | |
| Nominellt tryck P -stapel | 350 | |
| Maximalt arbetstryck per hamn | P P -stång | 350 |
| A, B P Bar | 420 | |
| Ls p bar | 330 | |
| T P -stång | 30 | |
| Och P Bar | Inget tryck återgår till tanken | |
| Maximalt pilottryck per hamn | X P -stång | 35 |
| A, B P Bar | 35 | |
| Pilot pressure range | Hydraulisk p -bar | 8,5 till 22,5 |
| Elektrohydraulisk p-bar | 6.5 till 17.2 | |
| Obligatoriskt kontrolldifferenstryck för flervägsventil | S-typ och C-typ P-bar | 18 |
| T-typ P-bar | 25 | |
| LS Relief Valve Function (Justeringsområde) Bar | 50 till 149? 150 till 330 | |
| Hydraulolja | DIN51524 mineralolja | |
| Viskositetsområde V MM2/s | 10 till 380 | |
| Tillåten föroreningsnivå för hydraulolja | 20/18/15 nivå | |
| Renlighetsnivå enligt IS04406 (c) | Det rekommenderas att använda ett filter med en minsta filtreringsnoggrannhet på β10≥75 | |
| Elektroniska enheter | ||
| Elektrisk pilotstyrningsventil | TM1005110 Växlingsventil | |
| TM82002 proportionell ventil | ||
Drag:
▶ Proportionell riktningsventil för flödeskontroll oberoende av belastningstryck
▶ Chip-typ
▶ Med belastningstryckkompensationsfunktion
▶ Hög repeterbarhet och låg hysteres
▶ Kan justeras med strokebegränsare
▶ Överflödesventil med oljefyllningsfunktion
| Tryck | 300bar |
| Flöde | 120l/min |
| Nominell tryck | 250bar (pumpsida) |
| 300bar (ställdonets sida) | |
| Maximal flöde | |
| (Pumpsida) | 200L/min (sidoljainlopp) |
| 200l/min (mellanliggande oljeinlopp) | |
| (Ställdonets sida) | 200L/min (med lasthållningsfunktion) |
| 190l/min (med tryckkompensator) | |
| 150L/min (med tryckkompensator och lastholdingventil) |
Ansökan:
Belastningsavkännande flervägsventiler har använts i stor utsträckning inom många områden på grund av deras utmärkta prestanda, såsom byggmaskiner, jordbruksmaskiner, industriell tillverkning, lyft- och transportmaskiner, gruvmaskiner, fartyg och marinteknik.
