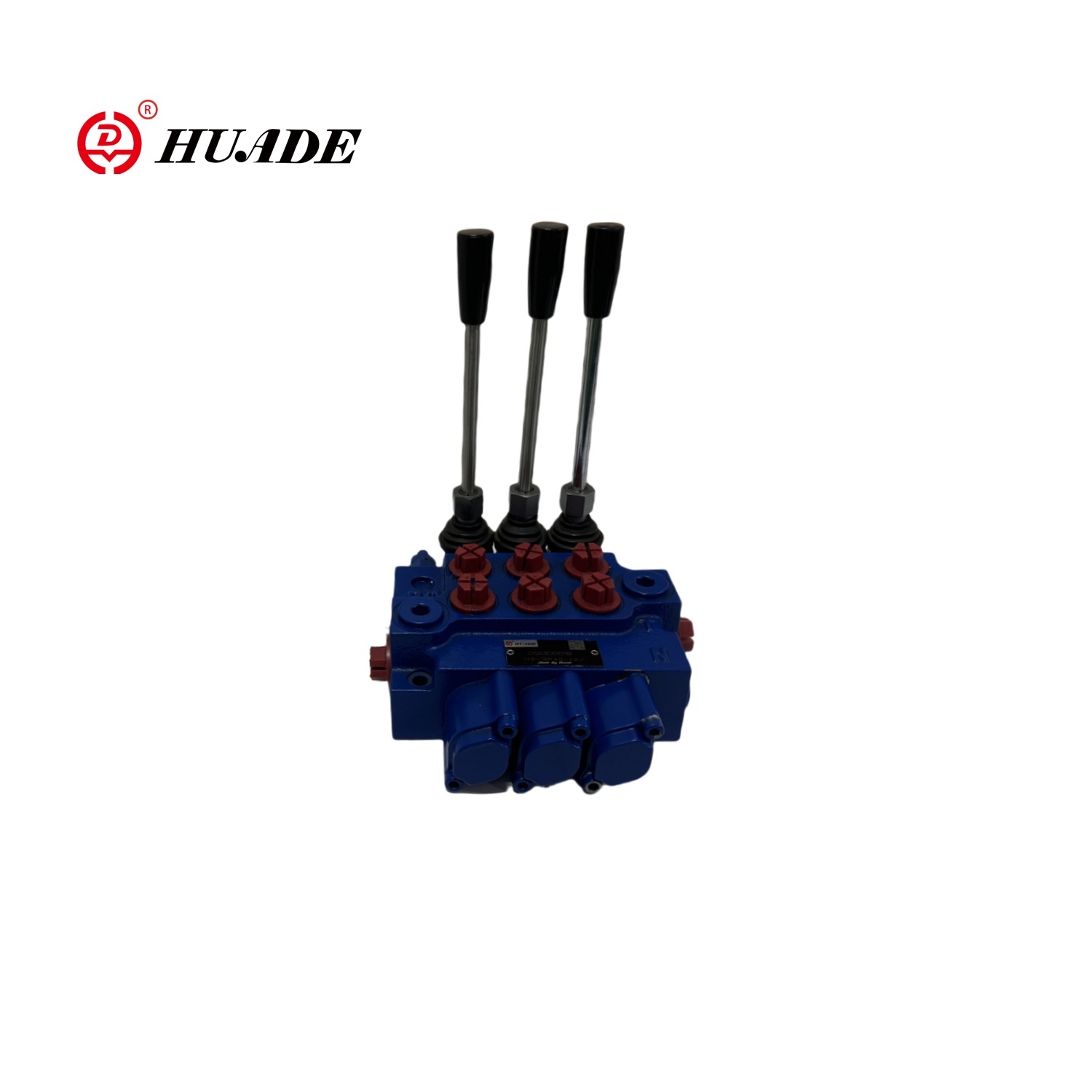

Huades öppna centrum för flera vägar är en speciell hydraulventil. Dess karakteristik är att när ventilkärnan är i mittläget kan den hydrauliska oljeutgången med den hydrauliska pumpen strömma tillbaka till oljetanken genom flervägsventilen. Open Center Multi-Way-ventilen antar i allmänhet en sexvägs flervägsventilstruktur. Den huvudsakliga oljekretsen för det hydrauliska pumputtaget är uppdelat i två kretsar: en parallell oljekrets (parallellkanal) och en förbikopplingsoljekrets (öppen mittkanal). Hastighetsregleringen av det öppna centrumets flervägsventil antar en kombination av förbikoppling och oljeinlopp. Hastighetsregleringseffekten uppnås genom att kontrollera oljecylinderns öppningsmängd och oljetanken genom ventilkärnan.
| Strukturella funktioner | Övergripande struktur |
| Installation och fixering | 2 × m8 bultar |
| Tryckanslutning | Öppet centrum för flera vägar |
| Omgivningstemperatur | -40 till +60 ℃ |
| Oljemedium | Mineralhydraulisk olja |
| Viskositetsområde | Tillåten 12 ~ 800mm2/s |
| Rekommenderat intervall 20 ~ 100mm2/s | |
| Oljetemperatur | -15 till 80 ℃ |
| Filternivå | Oljefast föroreningsnivå NAS1638 nivå 10 |
| Maximalt arbetstryck | P = 250 bar, t = 50bar, a, b = 300 bar |
| Nominell flöde | 40l/min |
| Ventilkärna resor | ± 6mm |
| Spoldrivkraft | Mindre än 200n |
Drag:
▶ Anta en integrerad design för att kontrollera flödesriktningen för vätskan i start-, arbets- och stoppstaterna
▶ Tryck till 250 bar
▶ Flödet till 40l/min

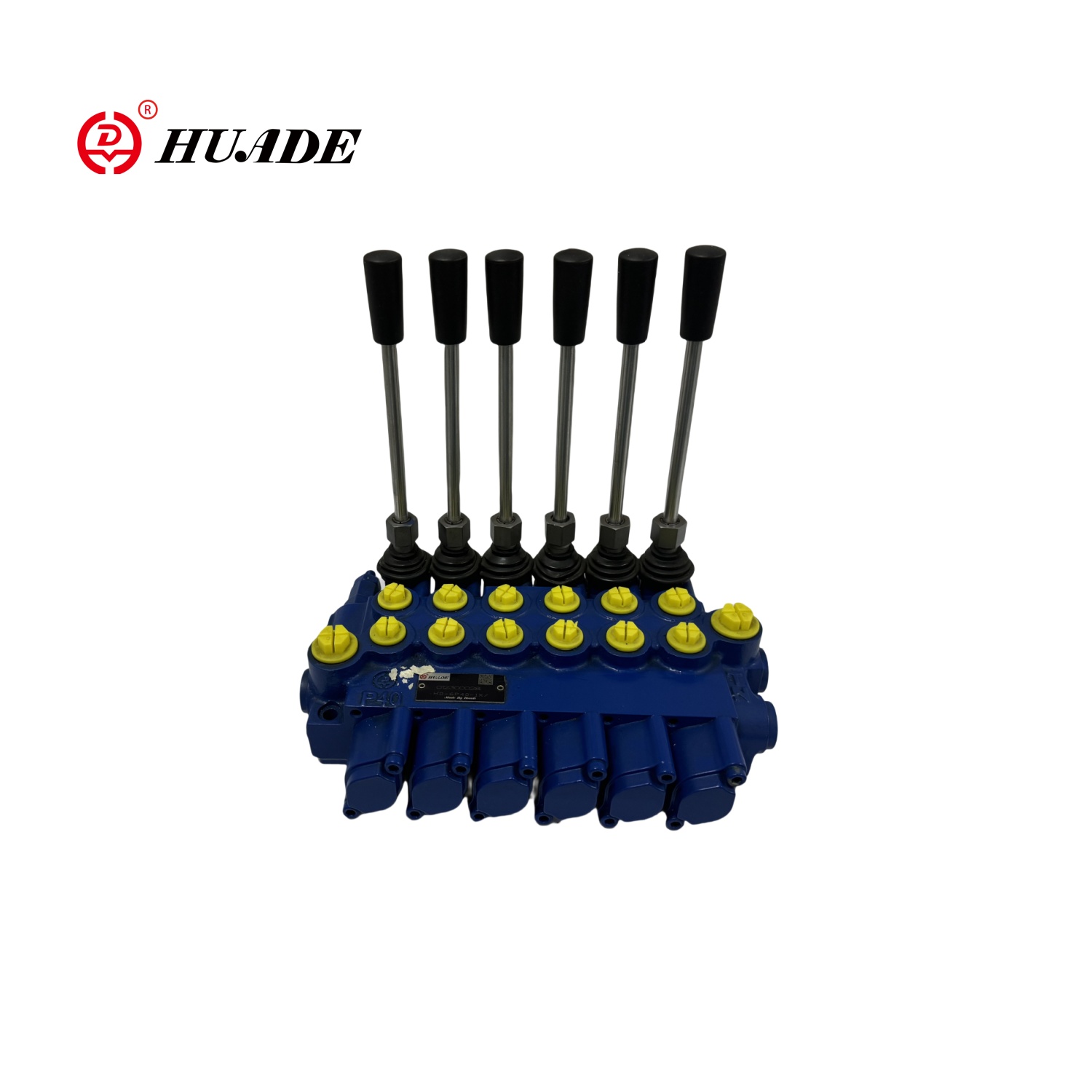

▶ 6-enhetens integrerad struktur
▶ Öppen mitttyp
Ansökan:
Öppet center-flervägsventil används huvudsakligen i kolborrriggar, kranar och borriggar.
