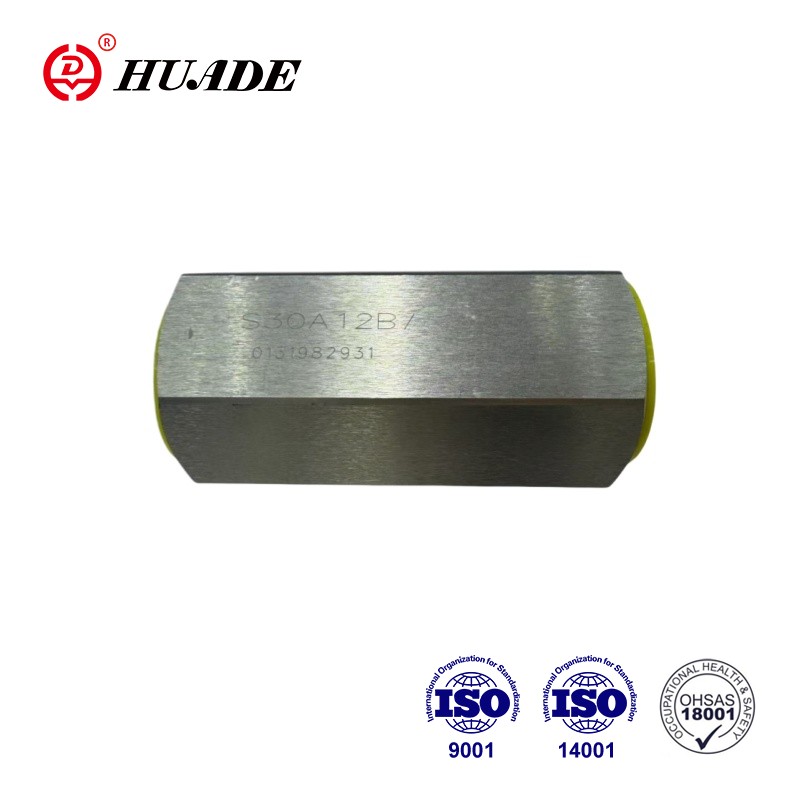

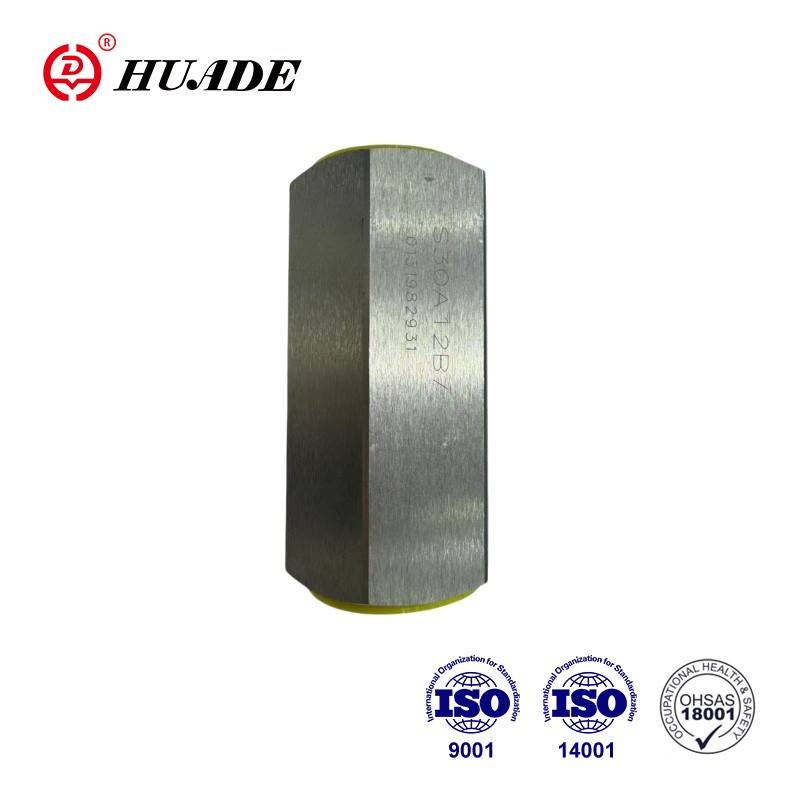

Galvaniserad backventil typ S är en gänganslutningskonstruktion. Backventilen typ S har 7 storlekar från storlek 6 till storlek 30. Den har till uppgift att helst stänga ett flöde läckagefritt i en riktning och att tillåta fritt flöde i motsatt riktning. Denna galvaniserade backventil S30A12B kan användas inom militärindustrin. kan användas inom den militära industrin.
|
Tryckvätska |
mineraloljor eller fosfatester |
|
Tryckvätsketemperaturintervall (℃) |
-30～+80 |
|
Viskositetsområde (mm2/s) |
2,8~500 |
|
Max. drifttryck (Mpa) |
31.5 |
|
Spricktryck (Mpa) |
Se karakteristiska kurvor |
|
Maximalt flöde (L/min) |
upp till 450L/min |
Drag:
▶ För gängad anslutning (skruvad gängad)
▶ Läckagefri blockering i en riktning
▶ Olika spricktryck, tillval
Ansökan:
För industriella applikationer: Backventilen typ S används huvudsakligen vid pumpens utlopp som mottrycksventil och bypassventil.
Plåtens slaglängd, som styrs på sin ytterdiameter, begränsas av ett mekaniskt stopp. Den inbyggda tryckfjädern stödjer stängningsrörelsen. Dessutom håller tryckfjädern tallriken i stängt läge även när det inte finns något flöde genom ventilen.
Symbol
Strukturdiagram
Paket med Galvaniserad backventil typ S
