När hydraulsystem behöver hålla trycket utan att läcka, blir backventilens sandwichplatta Z2S 10 en viktig komponent. Denna pilotstyrda backventil från Bosch Rexroth har varit ett pålitligt val inom industriell hydraulik i flera år, och att förstå hur den fungerar kan hjälpa dig att fatta bättre beslut för din utrustning.
Vad gör Z2S 10 annorlunda
Z2S 10 är inte bara en enkel backventil. Det är en pilotstyrd konstruktion som sitter mellan hydrauliska komponenter i vad ingenjörer kallar en sandwichplattkonfiguration. Detta innebär att du kan stapla den direkt mellan andra ventiler eller ställdon utan att behöva extra rör eller monteringsfästen. Ventilblocken flödar helt i en riktning samtidigt som de tillåter kontrollerad frigöring vid behov genom en pilotsignal.
Designen använder två huvuddelar som arbetar tillsammans. En kontrollspole reagerar på pilottrycket och en kulsätesventil ger den faktiska blockeringsfunktionen. När pilottrycket når X- eller Y-porten, växlar spolen och öppnar kulsätet, vilket gör att vätska kan strömma bakåt. Utan den pilotsignalen håller backventilens sandwichplatta Z2S 10 kretsen tätt låst utan läckage.
Tekniska specifikationer som betyder något
Att förstå siffrorna bakom Z2S 10 hjälper dig att veta om den passar ditt system. Denna ventil klarar tryck upp till 315 bar, vilket täcker de flesta industriella applikationer. Flödeskapaciteten når 120 liter per minut, lämplig för medelstora till stora ställdon. Spricktrycket i fritt flödesriktning finns i fyra alternativ: 1,5, 3, 6 eller 10 bar. Du väljer version baserat på hur mycket mottryck ditt system behöver.
Temperaturintervallet spelar också roll. Standard NBR-tätningar fungerar från -30°C till +80°C, medan FKM-tätningar hanterar -20°C till +80°C men erbjuder bättre kompatibilitet med biologiskt nedbrytbara hydraulvätskor. Ventilen väger cirka 3 kg och monteras i valfri position, även om vertikal stapling fungerar bäst för de flesta installationer.
Vätskerenhet är avgörande för backventilens sandwichplatta Z2S 10. Tillverkaren rekommenderar ISO 4406 renhetsnivå på 20/18/15 eller bättre. Smutsig olja gör att de inre delarna fastnar, vilket leder till funktionsfel. Att installera korrekt filtrering förhindrar dessa problem och förlänger ventilens livslängd.
Hur pilotverksamheten fungerar
Den pilotstyrda funktionen skiljer denna ventil från grundläggande backventiler. I en typisk uppställning ansluter du port A1 till ditt ställdon och A2 till din riktningsventil. Flödet rör sig fritt från A1 till A2 när trycket övervinner spricktrycksinställningen. Men när du försöker trycka vätska bakåt från A2 till A1, blockerar kulsätet det helt.
För att släppa det instängda trycket applicerar du pilottrycket på port X. Detta pilottryck kan vara ganska lågt, ofta bara 1,5 till 10 bar beroende på din konfiguration. Kontrollspolen växlar och öppnar mekaniskt kulsätesventilen. Nu kan vätska återvända från ställdonets sida tillbaka genom ventilen. Denna kontrollerade utlösning förhindrar stötar och oljud i din hydraulkrets.
Föröppningsfunktionen i standardversioner innebär att ventilen börjar öppna något innan fullt pilottryck kommer fram. Denna gradvisa åtgärd jämnar ut tryckövergången. Vissa versioner som SO41 eliminerar föröppning för applikationer där du vill ha skarpare kontroll, även om detta kan skapa mer brus under byten.
Installations- och monteringsdetaljer
Montering av backventilens sandwichplatta Z2S 10 följer ISO 4401-standarden för storlek 05 ventiler. Monteringsmönstret använder fyra M6-skruvar åtdragna till 15,5 Newton-meter. Ytfinishen på din monteringsplatta bör vara Rz 4 mikrometer eller jämnare för att förhindra läckage förbi O-ringarna.
När du staplar komponenter, beräkna bultlängden noggrant. Du måste gå igenom alla sandwichplattor plus basventilen eller grenröret. Z2S 10 lägger till 50 millimeter till din stackhöjd i standardkonfiguration. Portanslutningar matchar standard ISO-mönster, vilket gör den kompatibel med de flesta industriella hydrauliska komponenter.
O-ringar tätar alla portanslutningar. Dessa måste vara kompatibla med din hydraulolja. Mineraloljesystem använder NBR-tätningar, medan system som kör HETG eller andra biologiskt nedbrytbara vätskor behöver FKM-tätningar. Installation av skadade eller felaktiga tätningar orsakar läckage och föroreningsproblem.
Vanliga tillämpningar inom industrin
Verktygsmaskiner använder backventilens sandwichplatta Z2S 10 för att hålla arbetsstyckets positioner under verktygsbyten. Utan denna ventil skulle den hydrauliska cylindern driva av oljeläckage, vilket förstör precisionen. Pilotfrigöringen tillåter kontrollerad rörelse när maskincykeln återupptas.
Formsprutningsmaskiner förlitar sig på dessa ventiler för att hålla formklämningstrycket konstant under avkylningsfasen. Varje tryckfall skulle skapa defekta delar. Z2S 10 låser klämcylindern stadigt samtidigt som minimalt pilottryck används för frigöring mellan cyklerna.
Hydrauliska pressar behöver exakt positionshållning under flerstegsformningsoperationer. Backventilens sandwichplatta Z2S 10 förhindrar kolven från att krypa nedåt mellan tryckslagen. Detta förbättrar delkvaliteten och förarens säkerhet genom att eliminera oväntade rörelser.
Materialhanteringsutrustning som gaffeltruckar använder dessa ventiler för att förhindra lastfall om hydraulledningar går sönder. Den pilotstyrda designen tillåter normal lyft och sänkning samtidigt som den ger säkerhetslåsning i lasthållningsriktningen.
Beställningskoder och varianter
Bosch Rexroth använder ett specifikt kodsystem för Z2S 10-serien. Grundformatet är Z2S 10 följt av bokstäver och siffror som indikerar de specifika egenskaperna. En tom position betyder att både port A och B har blockeringsfunktion. Bokstaven A betyder endast port A-block, medan B betyder endast port B-block.
Siffran efter det indikerar spricktryck: 1 för 1,5 bar, 2 för 3 bar, 3 för 6 bar och 4 för 10 bar. Sedan kommer 3X som visar komponentserien. Bokstaven V visas när FKM-tätningar ersätter vanliga NBR-tätningar. Ytterligare koder som SO14, SO40, SO41 eller SO60 indikerar specialfunktioner som slagbegränsning eller externa kontrollportar.
Ett vanligt artikelnummer är R900407394 för standardversionen med dubbla portar med 1,5 bars spricktryck. Enports A-versionen har nummer R900407424. När du behöver FKM-tätningar för biologiskt nedbrytbar olja, leta efter artikelnummer som R900407439.
Vätskekompatibilitet och underhåll
Backventilens sandwichplatta Z2S 10 fungerar med de flesta hydraulvätskor. Standardversioner hanterar mineraloljor som HL, HLP och HVLP utan problem. Viskositetsintervallet sträcker sig från 2,8 till 500 kvadratmillimeter per sekund, och täcker allt från tunna hydraulvätskor till tjocka oljor under kalla förhållanden.
Biologiskt nedbrytbara vätskor kräver uppmärksamhet på tätningsmaterialet. HFC-vätskor fungerar med NBR-tätningar, men HETG- och HFDU-oljor behöver FKM-tätningar för att förhindra försämring. Användning av fel tätningsmaterial leder till svullnad, härdning eller sprickbildning, vilket orsakar läckage och kontaminering.
Regelbundet underhåll involverar kontroll av hydraulvätskans renhet och byte av filterelement innan de går förbi. Kontaminering visar sig som trög ventilrespons eller misslyckande att släppa när pilottrycket appliceras. Att ta oljeprover och analysera dem enligt ISO 4406-standarden upptäcker problem tidigt.
Intervallerna för byte av tätningar beror på driftsförhållandena. Drift vid hög temperatur eller aggressiva vätskor förkortar tätningens livslängd. När du bygger om ventilen, matcha tätningsmaterialet till din vätsketyp och inspektera alla inre delar för slitage eller skador.
Jämföra alternativa lösningar
Andra tillverkare erbjuder pilotstyrda backventiler, men Z2S 10 sandwichplattdesignen har fördelar. Parkers CVS-serie ger liknande funktion med högre flödeskapacitet upp till 150 liter per minut, men saknar föröppningsfunktionen som jämnar ut tryckövergångar i Z2S 10. Eatons PVG-serie använder mer kompakta dimensioner men erbjuder färre spricktrycksalternativ.

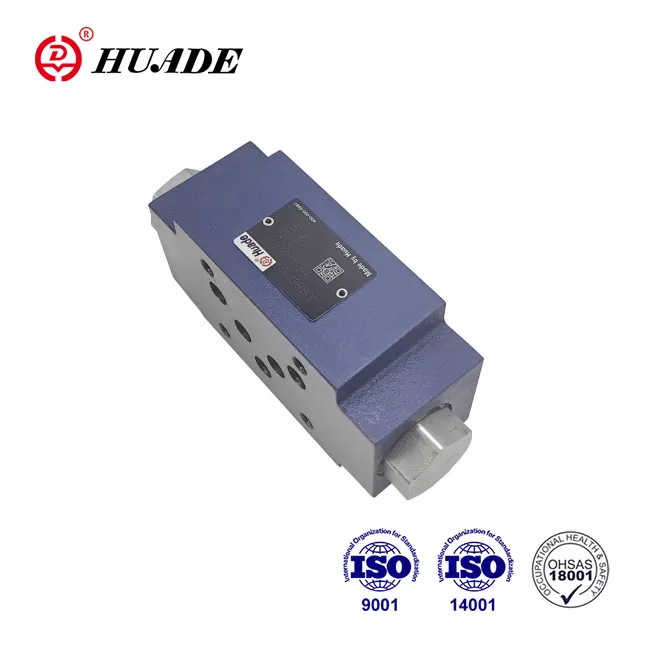

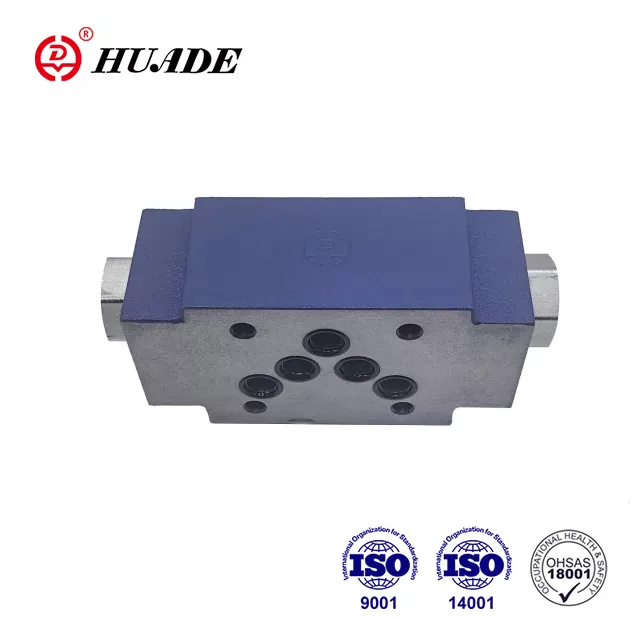

Vissa asiatiska tillverkare som Huade producerar Z2S 10-kompatibla ventiler till lägre priser. Dessa fungerar tillfredsställande i mindre krävande applikationer men kanske inte matchar Bosch Rexroths hållbarhet i tuffa miljöer eller med förorenad olja. Metallurgin och tätningskvaliteten i originalutrustning visar sig generellt sett bättre under lång livslängd.
Enkla backventiler utan pilotdrift kostar mindre och monteras mer kompakt. De kan dock inte ge kontrollerad frigöring av instängt tryck. Denna begränsning gör dem olämpliga för applikationer där du behöver flytta ställdonet i båda riktningarna under kontroll.
Pilottryckkrav
Att förstå behoven av pilottryck hjälper dig att designa pålitliga kretsar. Backventilens sandwichplatta Z2S 10 behöver bara ca 1,5 till 10 bar vid pilotporten för att öppna helt, beroende på huvudtrycket och flödet. Detta låga krav innebär att du ofta kan tappa pilottryck från befintliga styrventiler utan att lägga till boosterkretsar.
Kontrollöppningsförhållandet på cirka 1 till 11,5 mellan pilotområdet och huvudtallrikets område ger denna gynnsamma tryckmultiplikation. Små pilotkrafter skapar stora öppningskrafter på kulsätet. Denna effektivitet minskar energiförbrukningen och värmegenereringen i ditt system.
När pilottrycket faller under tröskeln stänger ventilen omedelbart. Fjäderkraft sätter bollen stadigt mot sitt säte. Denna snabba stängning förhindrar tillbakaflöde men kan skapa tryckspikar om kretsen saknar korrekt stötdämpning. Att lägga till små ackumulatorer eller strypventiler dämpar dessa transienter.
Överväganden om systemintegrering
Att integrera backventilens sandwichplatta Z2S 10 i din hydraulkrets kräver planering. Ventilen måste sitta mellan riktningsventilen och ställdonet på den port du vill låsa. Pilotledningar ansluter till riktningsventilens motsatta arbetsport, så pilottrycket kommer automatiskt när du byter riktning.
Tankanslutningar för kontrollspolens dränering är viktiga. Version SO60 har en separat T-port för att dränera pilotsektionen till tanken, vilket förhindrar tryckuppbyggnad som kan störa ventilens funktion. Standardversioner dränerar internt genom huvudkretsen, vilket fungerar bra i de flesta applikationer men kan orsaka problem i specialiserade kretsar.
När du använder flera Z2S 10-ventiler i ett system behöver var och en sin egen pilotsignal. Korsanslutande pilotportar kan skapa oväntade interaktioner där öppning av en ventil påverkar en annan. Håll pilotkretsarna oberoende om du inte specifikt designar för kombinerad drift.
Felsökning av vanliga problem
När backventilens sandwichplatta Z2S 10 inte blockerar ordentligt, är förorening den vanliga boven. Smutspartiklar kommer mellan kulan och sätet, vilket skapar en läckbana. Att spola systemet och förbättra filtreringen löser de flesta fall. Om läckaget kvarstår efter rengöring kan sätet ha skador som kräver byte.
Underlåtenhet att öppna med pilottryck innebär ofta att kontrollspolen har fastnat. Detta händer när lack byggs upp från överhettad olja eller när vattenförorening orsakar korrosion. Demontering och rengöring av ventilen återställer funktionen, men du bör också ta itu med grundorsaken i ditt hydraulvätsketillstånd.
Överdrivet ljud under öppning tyder vanligtvis på kavitation eller snabba tryckförändringar. Föröppningsfunktionen förhindrar normalt detta, så buller antyder antingen en version utan föröppning eller slitna inre delar som fördröjer öppningssekvensen. Att kontrollera versionen och inspektera för slitage hjälper till att identifiera den korrigering som behövs.
Långsamt svar på pilotsignaler kan indikera lågt pilottryck eller internt läckage runt kontrollspolen. Att mäta pilottrycket vid ventilinloppet bekräftar om din krets ger tillräckligt med signal. Internt läckage kräver ombyggnad av ventilen med nya tätningar och inspektion av slidhålets skick.
Kostnad och tillgänglighet
Priset för backventilens sandwichplatta Z2S 10 varierar beroende på region och leverantör. Original Bosch Rexroth-ventiler via auktoriserade distributörer i Storbritannien kostar cirka 605 £ före moms för standardversioner. Priserna i andra regioner skiljer sig beroende på lokala distributionsnät och importtullar.
Alternativa leverantörer och kompatibla produkter kostar mindre. Asiatiskt tillverkade motsvarigheter kan ligga 30 till 50 procent under Boschs prissättning samtidigt som de bibehåller rimlig kvalitet för mindre kritiska tillämpningar. Att köpa via industriella leveransplattformar som MISUMI eller allmänna marknadsplatser som eBay ger ibland rabatter, även om det blir viktigt att verifiera äktheten.
Ledtiderna beror på om distributörerna har den specifika versionen du behöver. Vanliga varianter som dubbelports 1,5 bars version skickas snabbt från lager. Ovanliga konfigurationer med speciella tillval kan kräva fabriksbeställningar med flera veckors leveranstid. Planering i förväg och underhåll av reservdelar för kritiska maskiner förhindrar kostsamma stillestånd.
Miljö- och framtidstrender
Hydraulisk utrustning använder i allt högre grad biologiskt nedbrytbara vätskor för att minska miljöpåverkan från spill och läckor. Backventilens sandwichplatta Z2S 10 anpassar sig till denna trend genom FKM-tätningsalternativ som är kompatibla med HETG och andra biobaserade vätskor. Denna kompatibilitet låter dig uppgradera till miljövänlig hydraulik utan att byta ut alla dina ventiler.
Skärpta emissionsbestämmelser driver på för bättre tätning i hydraulsystem. Nollläckageblockering i Z2S 10 hjälper maskiner att uppfylla dessa standarder. Utrustning som arbetar i känsliga miljöer som livsmedelsbearbetning eller renrum drar särskilt nytta av den pålitliga tätningen som denna ventil ger.
Framtida utveckling kan ge elektronisk övervakning till hydraulventiler. Sensorer som upptäcker pilottryck, flödeshastighet eller ventilposition kan integreras med maskinstyrsystem. Även om den grundläggande Z2S 10-designen förblir rent mekanisk, skulle dessa tillägg möjliggöra förutsägande underhåll och bättre systemoptimering.
Att göra rätt val
Att välja backventilsandwichplattan Z2S 10 är vettigt när du behöver pålitlig tryckhållning i en kompakt förpackning. Sandwichplattans montering sparar utrymme och minskar potentiella läckagepunkter jämfört med inline-ventilinstallationer. Pilotdrift ger dig kontrollerad frigöring utan komplexa ytterligare kretsar.
Tänk på dina trycknivåer, flödeskrav och vätsketyp när du beställer. Anpassa spricktrycket till dina systembehov, balansera mellan lågt motstånd i fritt flöde och tillräcklig förspänning för stadiga sittplatser. Välj FKM tätningar om du kör något annat än mineralolja för att säkerställa lång livslängd.
Z2S 10 fungerar bäst i system med god vätskerenhet och regelbundet underhåll. Om din operation tenderar mot försummat underhåll eller mycket smutsiga förhållanden, kan ventilen uppleva tillförlitlighetsproblem. I dessa fall kan mer robusta konstruktioner med större utrymmen fungera bättre trots deras högre läckage.
För de flesta industriella hydrauliska applikationer som kräver positionshållning och kontrollerad frigöring, ger backventilens sandwichplatta Z2S 10 pålitlig prestanda till en rimlig kostnad. Dess långa meritlista och breda tillgänglighet gör den till ett säkert val för både nya konstruktioner och ersättningsapplikationer.
