I en värld av vätskekontrollsystem är precision och tillförlitlighet av största vikt. Oavsett om du arbetar med industriell automation, hydrauliska system eller pneumatiska applikationer, kan förmågan att kontrollera flödeshastigheter med exceptionell noggrannhet göra skillnaden mellan optimal prestanda och systemfel. Det är här proportionella flödesventiler kommer in i bilden och fungerar som sofistikerade styrenheter som har revolutionerat hur ingenjörer närmar sig vätskehantering.
Förstå grunderna

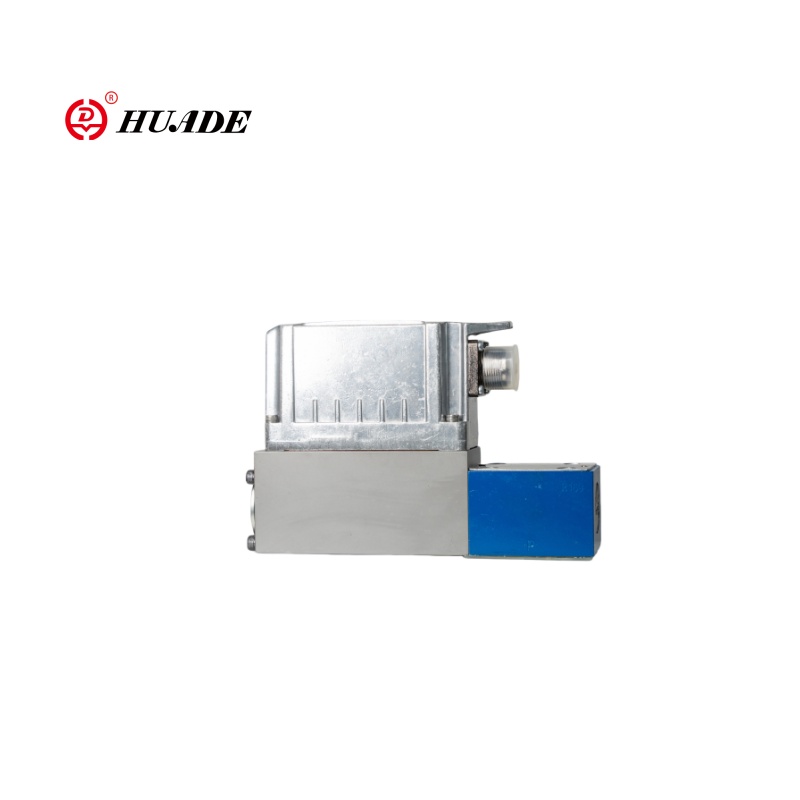

A proportionell flödesventil (konsten avproportionell ventilfamilj) är en avancerad typ av styrventil som reglerar vätskeflödet i direkt proportion till en insignal, vanligtvis en elektrisk ström eller spänning. Till skillnad från traditionella på/av-ventiler som helt enkelt öppnar eller stänger, ger proportionella flödesventiler steglöst variabel kontroll inom sitt arbetsområde. Detta innebär att de kan bibehålla vilken önskad flödeshastighet som helst mellan noll och deras maximala kapacitet, och reagerar dynamiskt på förändrade systemkrav.
Den "proportionella" aspekten avser det linjära förhållandet mellan insignalen och ventilens öppningsläge. Till exempel, om en ventil tar emot en 50 % ingångssignal, kommer den att öppnas till 50 % av sin maximala kapacitet och leverera ungefär 50 % av dess maximala flöde. Detta förutsägbara beteende gör dessa ventiler ovärderliga i applikationer som kräver exakt flödeskontroll.
Hur proportionella flödesventiler fungerar
Driften av en proportionell flödesventil är centrerad kring dess elektroniska styrsystem och mekaniska ställdon. Ventilen tar emot en analog insignal, vanligen a4-20 mAströmslinga eller0-10Vspänningssignal, från ett styrsystem såsom en PLC (Programmable Logic Controller) eller dedikerad flödesregulator. [Förståhur proportionella ventiler fungerarmekaniskt]
Denna elektriska signal bearbetas av ventilens interna elektronik, som omvandlar den till mekanisk rörelse genom olika ställdonteknologier. De vanligaste ställdonen inkluderar proportionella solenoider, servomotorer eller talspole ställdon. Dessa ställdon placerar exakt ventilens flödeskontrollelement – vanligtvis en spole, tallrik eller nål – för att uppnå önskad flödesöppning.
Många moderna proportionella flödesventiler harslutna återkopplingssystemmed hjälp av lägesgivare eller flödesgivare. Denna återkoppling tillåter ventilen att kontinuerligt övervaka sin faktiska position eller den resulterande flödeshastigheten och göra realtidsjusteringar för att bibehålla noggrannheten, även när systemförhållandena ändras på grund av tryckvariationer eller temperaturfluktuationer.
Typer och konfigurationer
Proportionella flödesventiler finns i flera konfigurationer för att passa olika applikationer. Direktverkande ventiler styr flödet genom en enda port, vilket gör dem idealiska för enkla flödesregleringsuppgifter. Pilotmanövrerade ventiler använder ett litet pilotsteg för att styra ett större huvudsteg, vilket möjliggör hög flödeskapacitet samtidigt som exakt kontrollkänslighet bibehålls.
Tvåvägs proportionella flödesventilerstyr flödet i en enda riktning och används ofta för flödesregleringstillämpningar.Trevägsventilerkan rikta flöde mellan två utlopp eller kombinera flöden från två inlopp, vilket gör dem lämpliga för avlednings- eller blandningsapplikationer.
Den interna designen varierar beroende på applikationskraven. Ventiler av slidtyp erbjuder utmärkta flödesegenskaper och är vanliga i hydrauliska system. Ventiler av poppettyp ger täta avstängningsmöjligheter och används ofta i pneumatiska applikationer. Nålventiler utmärker sig i applikationer som kräver mycket fin flödesjustering och är vanliga i precisionsdoseringssystem.
Tillämpningar över branscher
Proportionella flödesventiler kan användas i många industrier där exakt flödeskontroll är avgörande. Itillverkning och automation, de styr hastigheten på hydraulcylindrar och pneumatiska ställdon, vilket möjliggör smidig och exakt rörelsekontroll i monteringslinjer, förpackningsutrustning och materialhanteringssystem.
Defordonsindustrinanvänder i stor utsträckning dessa ventiler i testutrustning, färgspraysystem och hydrauliska pressoperationer. Iflyg, de är viktiga för bränsleflödeskontroll, system för trycksättning av kabinen och hydrauliska flygkontrollställdon där precision och tillförlitlighet inte är förhandlingsbara.
Vattenbehandlingsanläggningaranvända proportionella flödesventiler för kemikaliedosering, där exakta mängder behandlingskemikalier måste tillsättas vattenströmmar. Deläkemedelsindustrinförlitar sig på dessa ventiler för exakt ingrediensdosering i läkemedelstillverkningsprocesser, där noggrannhet direkt påverkar produktkvaliteten och regelefterlevnad.
[Sehydrauliska proportionella ventilapplikationer]
Fördelar och fördelar
Den primära fördelen med proportionella flödesventiler ligger i derasexceptionell kontrollprecision. De kan vanligtvis bibehålla flödesnoggrannheten inom ±2-5 % av börvärdet, mycket överlägsna manuella ventiler eller enkla på/av-kontroller. Denna precision leder till förbättrad produktkvalitet, minskat avfall och bättre processeffektivitet.
Energieffektivitetär en annan betydande fördel. Genom att endast tillhandahålla det exakta flödet som behövs vid varje givet tillfälle, eliminerar proportionella flödesventiler energislöseriet i samband med konstanta högflödessystem som använder tryckavlastningsventiler eller bypass-kretsar för att hantera överflödet.
Integreringsförmågan hos dessa ventiler med moderna styrsystem möjliggör sofistikerade automationsstrategier. De kan svara på flera insignaler, delta i komplexa styralgoritmer och ge diagnostisk feedback till underhållssystem, vilket stöder prediktiva underhållsstrategier.
Urvalsöverväganden
Vid val av proportionell flödesventil måste flera faktorer beaktas.Flödesintervallär grundläggande – ventilen måste klara både minimi- och maximalflödeskraven för applikationen. Tryckklassificeringarna måste överstiga det maximala systemtrycket, inklusive eventuella tryckspikar.
Svarstid är avgörande i dynamiska applikationer. Vissa system kräver snabba flödesförändringar, medan andra prioriterar stabilitet framför hastighet. Styrsignalkompatibiliteten måste matcha de tillgängliga styrsystemets utsignaler och effektkraven måste överensstämma med tillgänglig elförsörjning.
Miljöförhållanden som extrema temperaturer, vibrationer och föroreningsnivåer påverkar valet av ventiler. Mediakompatibilitet säkerställer att ventilmaterialen kan hantera den specifika vätskan utan nedbrytning eller kontaminering.
Slutsats
Proportionella flödesventiler representerar en hörnstensteknik i moderna vätskekontrollsystem, och erbjuder den precision och flexibilitet som krävs i dagens krävande tillämpningar. Deras förmåga att tillhandahålla exakt, repeterbar flödeskontroll samtidigt som de integreras sömlöst med elektroniska styrsystem gör dem oumbärliga inom alla branscher, allt från tillverkning till flyg.
När automatiseringen fortsätter att utvecklas och precisionskraven blir allt strängare, kommer proportionella flödesventiler utan tvekan att spela en ännu mer avgörande roll för att möjliggöra effektiva, pålitliga och exakta vätskekontrollsystem. För ingenjörer och systemkonstruktörer är det viktigt att förstå dessa ventilers kapacitet och korrekt tillämpning för att utveckla optimerade vätskekontrolllösningar som möter både nuvarande behov och framtida utmaningar.
