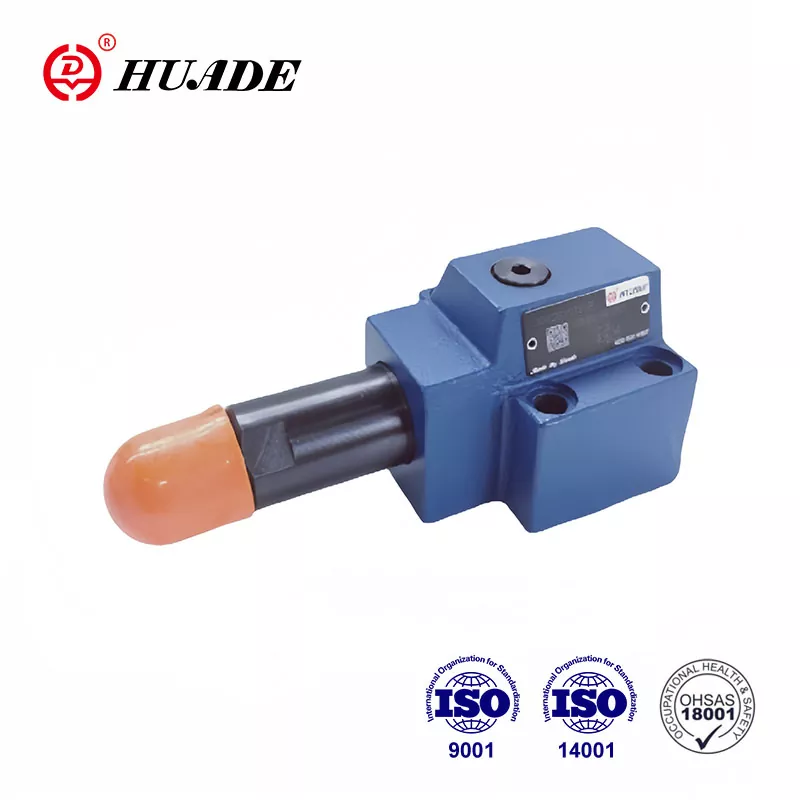

Trycksekvensventil DZ 10 DP

Trycksekvensventiltyp DZ 10 dp är en direkt driftad trycksekvensventil. Det används för tryckberoende sekvensering av ett andra system. Det säljs vilda i Kina och i främmande länder med hög kvalitet och lägre pris. Huade® -trycksekvensventil överensstämmer helt med internationella standarder inom den hydrauliska industrin. Genom att introducera avancerad Rexroth -teknik är Huade® hydraulventiler kompatibla med Rexroth i prestanda.

Produktparameter för trycksekvensventil DZ 10 DP

Produktfunktion och applicering av trycksekvensventil DZ 10 DP

Drag:

▶ För undermontering

▶ 4 tryckbetyg

▶ 4 Justeringselement:

. Rotsknapp

. Hylsa med hexagon och skyddande mössa

. Låsbar roterande knopp med skala

. Rotationsknapp med skala

▶ Med tryckmätaranslutning

▶ Kontrollera ventilen, valfritt

▶ Monteringsmönster till DIN 24 340, form D, ISO 5781 och CETOP - RP 121H

Ansökan:

Denna trycksekvensventil DZ 10 DP kan användas i stor utsträckning i hydrauliska system för lyft- och transportmaskiner, byggmaskiner, industrifordon, maskinverktyg, fartyg, metallurgi och annan utrustning.

Avsnitt och symbol för trycksekvensventil DZ 10 DP

Sekvenstrycket ställs in via justeringselementet (1).

Komprimeringsfjädern (2) håller kontrollspolen (3) I startpositionen är ventilen stängd. Trycket i hamn A är närvarande vid kolvområdet för kontrollspolen (3) mittemot kompressionsfjädern (2) via kontrolllinjen (4). När trycket når värdet som ställs in på kompressionsfjädern (2) flyttas kontrollspolen (3) och öppnar anslutningen A till B. Systemet som är anslutet till port B sekvenseras utan trycket i kanal A -fall.

Kontrollsignalen erhålls via kontrolllinjen (4) från port A eller externt via anslutning X.

Beroende på ventilapplikationen kan läckageavloppoljan passeras externt via anslutning y eller internt via B.

Struktur av DZ 10 dp 1 -40b

Symboler av DZ 10 DP-10B
