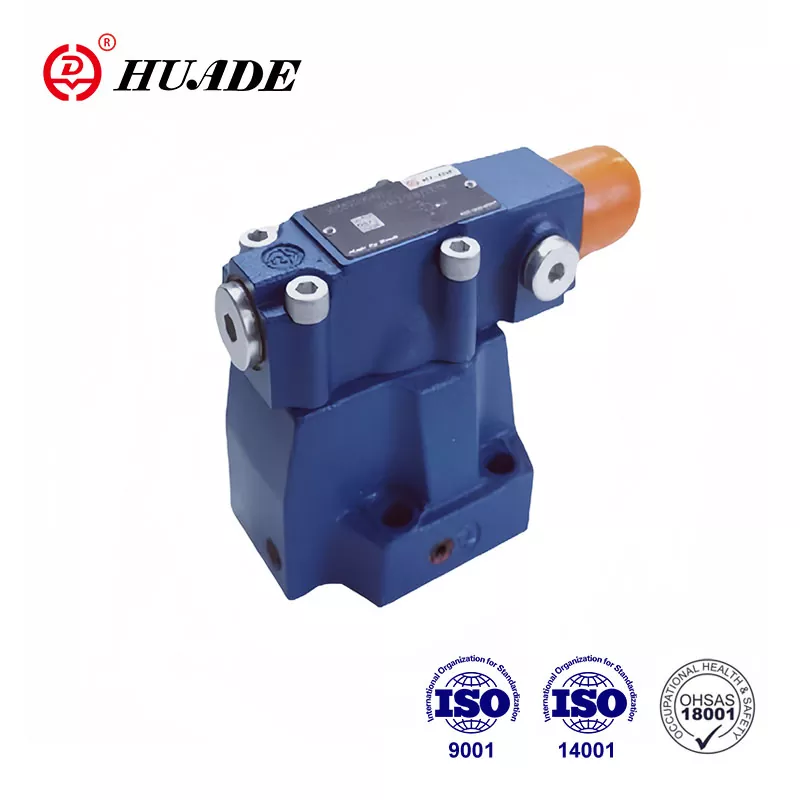

Trycksekvensventil DZ

Pilotstyrda sekvensventiler DZ används för tryckberoende sekventiell växling av sekundära kretsar. Huade® Hydraulic Valves har alltid kommit till de internationella standarderna. Huade® -tryckventiler Vinner ett brett marknadsigenkänning och användarförtroende beror främst på dess höga kvalitet och relativt lägre pris. Fabriken ägnar stor uppmärksamhet åt produktkvaliteten och introducerar avancerade produktionsmaskiner från hela världen.

Produktparameter för trycksekvensventil DZ

Produktfunktion och applicering av trycksekvensventil DZ

Drag:

▶ För undermontering

▶ 4 justeringselement

.Rotär knopp

. Hylsa med hexagon och skyddande mössa

. Låsbar roterande knopp med skala

. Rotationsknapp med skala

▶ 4 tryckbetyg

▶ Kontrollera ventilen, valfritt

▶ Monteringsmönster till DIN 24 340, form D, ISO 5781 och CETOP - RP 121H

Ansökan:

Tryckventiler typ DZ är pilotopererade trycksekvensventiler. De används för tryckberoende sekvensomkoppling av en andra krets.

Avsnitt och symbol för trycksekvensventil DZ

Trycksekvensventilerna består i princip av huvudventilen (1) med huvudspolinsats (7) och

Pilotventil (2) med tryckjusteringselement och kontrollventil (3), valfritt.

Ventilfunktionen varierar beroende på pilotoljeavloppskonfiguration:

Sekvensventiltyp DZ. 50B/..

(Kontrolllinjer 4.1, 12 och 13 öppna; kontrolllinjer 4.2, 14 och 15 pluggade)

Trycket i rad A verkar på pilotspolen (5) i pilotventilen (2) via kontrolllinjen (4.1).

Samtidigt verkar det på vårbelastade sidan av huvudspolen (7) via öppning (6). När

Trycket överskrider värdet som ställs in på våren (8), pilotkolven (5) flyttas mot våren (8).

Signalen erhålls internt från port A via kontrolllinjen (4.1).

Vätskan på fjäderbelastade sidan av huvudkolven (7) flyter nu till hamn B via öppning (9), kontrollland (10) och kontrolllinjer (11) och (12). Det finns nu ett tryckfall vid huvudspolen (7), anslutningen från port A till hamn B är öppen för att upprätthålla tryckuppsättningen vid våren (8). Läckageoljan vid pilotkolven (5) leds till port B internt via kontrolllinjen (13). En valfri kontrollventil (3) kan monteras för fritt returflöde från port B till A.

Sekvensventil typ dz ... 50b/... x ..

(Kontrolllinjer 4.2, 12 och 13 öppna; kontrolllinjer 4.1, 14 och 15 pluggade)

Funktionen för denna ventil är huvudsakligen densamma som för ventil Dz-50B/.

Men på trycksekvensventil typ dz ... 50b/... x ... signalen ges externt av

Medel för kontrolllinje (4.2).

Sekvensventil typ dz ... 50b/... y.

(Kontrolllinjer4.1, 12 och 14 eller 15 öppna; kontrolllinjer 4.2 och 13 anslutna)

Funktionen för denna ventil är huvudsakligen densamma som för ventiltyp DZ ... 50B/... Men för typ DZ. .50b/... y ... läckage vid pilotkolven (5) måste dräneras till tanken utan tryck via linje (14) eller (15). Pilotolja matas till port B via linje (12).

Sekvensventil typ dz ... 50b/... xy ..

(Kontrolllinjer 4.2, 14 eller 15 öppna; kontrolllinjer 4.1, 12 och 13 pluggade)

Tryck i Port X -handlingar på pilotkolven (5) i pilotventilen (2) via kontrolllinjen (4.2). På samma sätt

Tidstryck i hamn A verkar på vårbelastade sidan av huvudspolen (7) via öppning (6). När

Trycket i Port X överskrider värdet som ställs in på våren (8), pilotkolven (5) flyttas mot våren (8). När pilotkolven (5) flyttas mot våren (8) kan vätska passera från fjäderbelastade sidan av huvudspolen (7) in i fjäderkammaren (17) på pilotventilen (2) via öppning (9)

och linje (16) och tryck bryts ned på vårbelastade sidan av huvudspolen (7).

Vätskan kan därför passera från hamn A till B med minsta tryckförlust. Pilotoljan i vårkammaren (17) bör dräneras till tanken utan tryck via linje (14) eller (15). En valfri kontrollventil (3) kan monteras för fritt returflöde från port B till A.

Struktur av DZ ... 50B/210 ...

Symboler av DZ ... 50b
