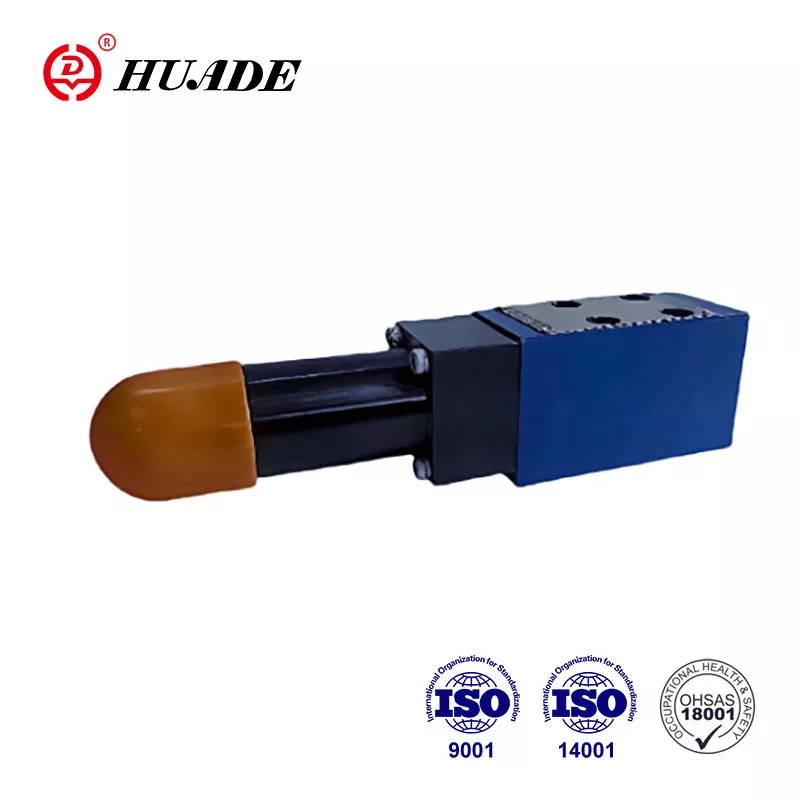

Trycksekvensventil DZ 5 DP används för att rikta olja till ett andra system med ett inställt tryck.
På grund av införandet av Rexroths avancerade teknik är Huade® hydraulventiler kompatibla med Rexroth i prestanda och kvalitet. Priset är mer rimligt. Fabriken har avancerad produktionsutrustning och strikta testsystem från hela världen för att säkerställa produktens överlägsna prestanda.
|
Tekniska uppgifter |
|
|
Inloppstryck, port P, B (x） (MPA) |
upp till 210; Utan icke-avkastningsventil upp till 31,5 |
|
Utloppstryck, port A (MPA) |
till 31,5 |
|
Ryggtrycket, port T (MPA) |
till 6.0 |
|
Max.Permissible Flow (L/min) |
till 30 |
|
Vätska |
Mineralolja (för NBR -tätning) eller fosfatester (för FPM -tätning) |
|
Viskositetsintervall (mm ²/s) |
10 ~ 800 |
|
Vätsketemperaturområde (℃) |
-30 upp till +80 |
|
Flytande renlighet (um) |
Fluid renlighet Maximal tillåten grad av förorening av vätskan till NAS 1638 Klass 9 |
Drag:
▶ För undermontering
▶ Frontflänsmontering
▶ 5 tryckintervall
▶ 4 olika inställningselement
. Rotsknapp
. Hylsa med hexagon och skyddande mössa
. Låsbar roterande knopp med skala
. Rotationsknapp med skala
▶ Valfri icke -returventil
▶ Monteringsmönster till DIN 24 340, Form C för underplattor
Ansökan:
Denna DZ 5 DP -trycksekvensventil kan användas i stor utsträckning i hydrauliska system för lyft- och transportmaskiner, byggmaskiner, industrifordon, maskinverktyg, fartyg, metallurgi och annan utrustning.
1. Avsnitt och symbol för trycksekvensventil DZ 5 DP
Ventiler Typ DZ 5 DP är direktdrivna sekvensventiler. Ventiler av denna typ består i princip av höljet (1), styrspolen (2), fjädrar (3) och tryckinställningselement (4) och dessutom icke-avkastningsventil (5) vid behov.
Trycket vid vilket ventilen passerar olja är inställd vid tryckinställningselementet (4). Fjädrarna (3) håller kontrollspolen (2) i startpositionen, och ventilen förblir stängd. Trycket i port P passerar via borrning (6) och jet (7) vidare till spolens operativa område i motsatt ände till kontrollfjädrarna (3).
När trycket i port P når det inställda värdet, rör sig spolen mot våren för att ansluta Port P till Port A.
Signalen för detta passerar internt via borrning (6) från Port P.
Olja passerar nu till systemet anslutet till port A, men trycket i port P faller inte.
Pilotoljan kan också matas externt via port B (x).
Beroende på applicering av ventilen kan pilotoljeavkastningen vara externt via port t (y) eller internt.
För att möjliggöra fritt returflöde av oljan från port A till port P, kan icke-returventil (5) inkluderas vid behov.
Struktur av DZ5DP-3-10B
Symboler av DZ 5 DP-10B
