• Produktfunktioner: Direkt opererad design, Rexroth-kompatibel prestanda, 5 trycksteg med flera justeringselement • Specifikationer: DZ 6 DP -serie, inloppstryck upp till 31,5 MPa, max flöde upp till 60 l/min • Applikationer: Lyft- och transportmaskiner, byggmaskiner, industrifordon, maskinverktyg, fartyg, metallurgiutrustning

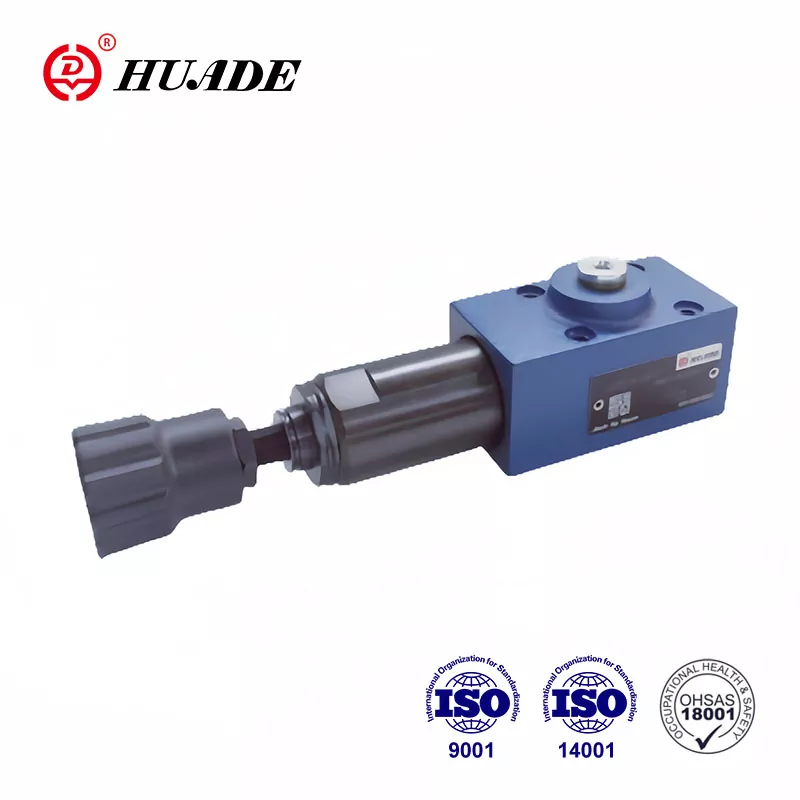

Ventiltypen DZ 6 DP är en direkt driven trycksekvensventil. Genom två långsiktiga och djupgående samarbete med Rexroth kan Huade® hydrauliska tryckventiler matcha Rexroth i prestanda. Denna trycksekvensventil kan användas i stor utsträckning i det hydrauliska systemet för lyft- och transportmaskiner, byggmaskiner, industrifordon, maskinverktyg, fartyg, metallurgi och annan utrustning.
Produktparameter för trycksekvensventil DZ 6 DP
Tekniska uppgifter
Inloppstryck, port P, B (x) (MPA)
upp till 31,5
Utloppstryck, port A (MPA)
till 21,0
Ryggtrycket, port T (MPA)
till 16,0
Max.Permissible Flow (L/min)
till 60
Vätska
Mineralolja (för NBR -tätning) eller fosfatester (för FPM -tätning)
Viskositetsintervall (mm ²/s)
10 ~ 800
Vätsketemperaturområde (℃)
-30 upp till +80
Flytande renlighet (um)
Fluid renlighet Maximal tillåten grad av förorening av vätskan till NAS 1638 Klass 9
Max.flow (l/min)
upp till 60
Produktfunktion och applicering av trycksekvensventil DZ 6 DP
Drag:
▶ För undermontering
▶ 5 trycksteg
▶ 4 Justeringselement:
. Rotsknapp
. Huvudskruv med hexagon och skyddande lock,
Låsbar roterande knopp med skala
Rotationsknapp med skala
▶ Kontrollera ventilen, valfritt
▶ Monteringsmönster till DIN 24 340, form A, ISO 4401 och CETOP - RP 121H
Ansökan:
Trycksekvensventil DZ 6 DP används för den tryckberoende anslutningen av ett andra system.
Avsnitt och symbol för trycksekvensventil DZ 6 DP
Inställningen för sekvenstrycket sker via justeringselementet (4).
Våren (3) håller kontrollspolen (2) i neutralt läge, ventilen är blockerad. Trycket i kanal P finns vid spolytan på kontrollspolen (2) mittemot fjädern (3) via kontrolllinjen (6).
Om trycket i kanal P når det inställda värdet på fjädern (3) flyttas kontrollspolen (2) till vänster och anslutningen P till A öppnas. Systemet vid kanal A är anslutet utan en tryckminskning som faller i kanal P.
Kontrollsignalen härstammar internt via kontrolllinjen (6) från kanal P eller externt via port B (x).
Beroende på användningen av ventilen är läckagoljedränningen externt via port t (y) eller internt via A.
