När du går genom ett fabriksgolv eller inspekterar tunga maskiner ser du de synliga delarna av komplexa hydraulsystem. Men gömda inuti dessa maskiner finns komponenter som gör att allt fungerar smidigt. Riktningsventilen WMU är en av dessa kritiska komponenter, som tyst styr hydraulvätskan för att få cylindrarna att skjuta ut, dra in och stanna exakt när det behövs.
Om du är en ingenjör som väljer komponenter till en ny maskin, en underhållstekniker som felsöker ett envist hydrauliskt problem eller en inköpschef som försöker balansera kvalitet och kostnad, kan du spara tid, pengar och huvudvärk genom att förstå WMU:s riktningsventil. Den här guiden bryter ner allt du behöver veta om denna arbetshästventil i enkla termer.
Vad gör WMU riktningsstyrventilen annorlunda
Riktningsventilen WMU tillhör en familj av hydraulventiler som styr var vätska strömmar i ett system. Se det som en trafikledare för hydraulolja. När ett ställdon behöver förlängas öppnar ventilen vissa vägar. När den behöver dras in växlar ventilen till olika banor. WMU åstadkommer detta genom mekanisk aktivering, vilket skiljer den från elektriskt styrda ventiler.
"WMU"-beteckningen berättar något viktigt om hur denna ventil fungerar. "W" står för väg eller riktning, vilket indikerar att det styr flödesriktningen. "M" signalerar mekanisk aktivering, vilket betyder att den drivs av fysisk rörelse snarare än elektriska signaler. "U" visas ofta bredvid "R" (som i WMU/R) för att indikera rullkolvens funktion. Detta mekaniska tillvägagångssätt gör riktningsventilen WMU särskilt tillförlitlig i tuffa miljöer där elektroniken kan gå sönder.
Inuti ventilen hittar du fyra huvudkomponenter som arbetar tillsammans. Ventilhuset rymmer allt och ger monteringsgränssnittet. En rulle eller spak sträcker sig från kroppen och väntar på att bli kontaktad av en extern kam eller hund kopplad till din rörliga utrustning. När den kontakten inträffar trycker den in en kontrollspole inuti ventilkroppen och växlar de hydrauliska banorna. En returfjäder trycker sedan tillbaka allt till utgångsläget när kammen rör sig bort.
Hur WMU faktiskt fungerar i ditt system
Att förstå funktionen hos en riktningsstyrventil WMU börjar med att förstå vad som händer under en typisk maskincykel. Låt oss säga att du kör en hydraulisk press. När presskolven sträcker sig nedåt kommer en kam monterad på kolven så småningom i kontakt med rullen på din WMU-ventil. Den mekaniska kontakten trycker ventilsliden till ett nytt läge, vilket kan signalera att nästa steg i din process börjar eller utlöser en säkerhetsfunktion.
Det fina med denna mekaniska aktivering är dess enkelhet och tillförlitlighet. Det finns inga magnetspolar som brinner ut, inga elektriska anslutningar som korroderar och inget pilottryck krävs. Riktningsventilen WMU omvandlar fysisk position direkt till en hydraulisk signal. Detta gör den i huvudsak till en hydraulisk gränslägesbrytare, perfekt för sekvensoperationer där en åtgärd måste slutföras innan nästa börjar.
Ventilen ansluter till ditt system genom standardiserade monteringsmönster. De flesta WMU-ventiler följer ISO 4401-03-02-0-05 eller DIN 24340 Form A-standarder, vilket innebär att de monteras på vad som kallas en NG6-underplatta. Denna standardisering är avgörande eftersom det innebär att du kan byta ventiler från olika tillverkare utan att göra om hela ditt system. Vissa större versioner använder NG10-montering, som klarar högre flödeshastigheter.
När du handlar efter en riktningsventil WMU kommer du att se konfigurationer som beskrivs som "3/2-vägs" eller "4/3-vägs." Dessa siffror berättar om hamnar och positioner. En 4/3-vägsventil har fyra portar (tryck, tank och två arbetsportar märkta A och B) och tre möjliga positioner. Mittläget är särskilt viktigt eftersom det avgör vad som händer när ventilen inte aktiveras. Vissa design håller allt blockerat i mittläget och håller ditt ställdon på plats. Andra tillåter flöde till tanken och släpper trycket. Rätt val beror på din specifika applikation.
Tekniska specifikationer som faktiskt betyder något
Riktningsventilen WMU klarar imponerande specifikationer som gör den lämplig för seriöst industriarbete. Maximala tryckvärden når vanligtvis 315 bar, vilket motsvarar cirka 4 569 pund per kvadrattum. För flödeskapacitet, hanterar en NG6-storlek upp till 60 liter per minut, medan NG10-versioner pressar det till 120 liter per minut. Dessa siffror spelar roll eftersom underdimensionering av en ventil skapar tryckfall och värme, medan överdimensionering slösar pengar.
Temperaturintervall är ett annat praktiskt övervägande. Riktningsventilen WMU fungerar tillförlitligt från negativa 30 grader Celsius till positiva 80 grader Celsius. Det täcker de flesta industriella miljöer, även om du kan behöva speciella tätningar för extrema förhållanden. På tal om tätningar, standardventiler kommer med NBR (nitrilgummi) tätningar, som fungerar bra med mineralbaserade hydrauloljor. Om ditt system använder syntetiska vätskor eller arbetar under höga temperaturer, kan du ange FKM (Viton) tätningar istället.
En specifikation som ofta förbises är den radiella toleransen för rullkolven. Riktningsventilen WMU tolererar upp till 30 graders felinställning mellan kammen och rullen. Denna flexibilitet är otroligt värdefull under installation och drift. Monteringsfästen kanske inte är perfekt inriktade, strukturella komponenter kan böjas under belastning och termisk expansion kan förskjuta komponenter något. Denna 30-graders tolerans gör att allt fungerar trots dessa verkliga brister.
Ventilen klarar också ett brett viskositetsområde, från 2,8 till 500 kvadratmillimeter per sekund. Det betyder att den fungerar med tunna hydrauloljor i kallt väder och tjockare oljor vid driftstemperatur. Det finns dock en avvägning. Högre viskositet ökar intern friktion och tryckfall, så du kanske märker långsammare svarstider vid kallstarter.
Bästa tillvägagångssätt för installation som du inte kan ignorera
Att installera en riktningsventil WMU korrekt gör skillnaden mellan år av pålitlig service och frustrerande underhållssamtal. Börja med renlighet. Innan du ens packar upp ventilen, se till att ditt hydraulsystem uppfyller renhetskraven. ISO 4406 19/17/14 eller NAS 1638 Klass 9 representerar acceptabla kontamineringsnivåer. Spola ditt system noggrant före installation, eftersom all smuts som kommer in i ventilen kommer att orsaka problem senare.
Monteringsytan är viktigare än vad många inser. Din underplatta måste vara platt, utan grader eller repor runt portöppningarna. Även små brister kan skapa läckagevägar eller förhindra korrekt sittning. Dra åt monteringsbultarna enligt specifikation med hjälp av ett korsmönster, precis som du skulle göra med hjulmuttrar på en bil. Detta säkerställer en jämn tryckfördelning och korrekt tätning.
När du placerar riktningsventilen WMU på din maskin, tänk på hur kammen kommer i kontakt med välten. Rullen kan rotera 90 grader i sitt hölje, vilket ger dig flexibilitet i monteringsriktningen. Du vill dock minimera sidobelastningen så mycket som möjligt. Medan ventilen tolererar 30 graders snedställning, accelererar slitaget hela tiden att arbeta vid kanten av den toleransen. Sikta på direkt, fyrkantig kontakt mellan kammen och rullen.
Kamdesignen förtjänar noggrann uppmärksamhet även om den tekniskt sett inte är en del av själva ventilen. En dåligt utformad kamprofil kan förstöra en annars utmärkt riktningsventil WMU-installation. Undvik branta rampvinklar som skapar stötbelastning. Kammen ska komma i kontakt med rullen smidigt, trycka den genom hela rörelsen utan överdriven kraft och sedan släppa rent. Vassa kanter eller slitna kamytor orsakar stötbelastning som skadar både kammen och ventilens inre komponenter.
Vanliga problem och hur man åtgärdar dem
Riktningsventilen WMU är mekaniskt robust, men den är inte oförstörbar. Att förstå vanliga fellägen hjälper dig att felsöka problem snabbt och förhindra fel innan de inträffar.
Spolar som fastnar rankas som det vanligaste problemet. Du kommer att märka symtom som långsam eller ofullständig växling, där manöverdonet inte riktigt når slutet av sitt slag eller tvekar under rörelse. Grundorsaken är vanligtvis kontaminering. Smutspartiklar fastnar mellan spolen och hålet, vilket skapar friktion som manöverkraften inte kan övervinna. Ibland kan du också se spolen som fastnar från sidoladdning, där felinriktning gör att spolen binder sig mot ena sidan av hålet. Lösningen innebär att förbättra filtreringen, spola systemet och kontrollera inriktningen. I svåra fall kan du behöva byta ut ventilen helt om hålet har fått en skåra.
Slitage på rullar och kolv visar sig som inkonsekvent triggning. Riktningsventilen WMU kan fungera bra i dussintals cykler och sedan plötsligt misslyckas med att växla. Eller så kanske du märker att manöverkraften ökar. Detta beror på att kontaktytorna mellan kammen och rullen slits ner med tiden, speciellt utan tillräcklig smörjning. Metallpartiklar från detta slitage cirkulerar sedan genom ditt system, vilket påskyndar slitaget på andra komponenter. Förebyggande innebär att se till att din hydraulvätska bibehåller en korrekt smörjfilm och att kontrollera inriktningen regelbundet. När ett betydande slitage inträffar är utbyte vanligtvis mer kostnadseffektivt än att försöka reparera.
Vårfel är mindre vanligt men mer dramatiskt. Om returfjädern går sönder eller fastnar, fastnar riktningsventilen WMU i aktiverat läge och återgår inte till neutralläge. Din maskincykel stannar död, ofta i en besvärlig eller osäker position. Detta felläge är anledningen till att många system har redundanta säkerhetsfunktioner snarare än att de enbart förlitar sig på ventilen. Regelbunden inspektion hjälper till att fånga fjäderutmattning innan fullständigt fel, och många underhållsprogram inkluderar förebyggande fjäderbyte på en tid- eller cykelbasis.
Hydraulisk stöt skapar problem som kanske inte är direkt uppenbara. När riktningsventilen WMU plötsligt växlar läge skapar det övergående tryckspikar i ledningarna. Dessa spikar genererar buller, påskyndar utmattning av komponenter och kan orsaka kavitationsskador. Du kommer att höra det som ett smällande eller hamrande ljud i dina hydraulledningar. Lösningen innebär att man lägger till strypventiler eller stötdämpare i tryckledningen för att bromsa flödesförändringar. Detta skapar visst ytterligare tryckfall, så du måste ta hänsyn till det i din systemdesign.
Underhållsstrategier som faktiskt fungerar
Att hålla en riktningsventil WMU igång tillförlitligt kräver inga exotiska verktyg eller avancerad träning, men det kräver konsekvens. Den viktigaste underhållsuppgiften är också den enklaste: underhålla ren hydraulolja. Byt din vätska enligt tillverkarens rekommendationer, inte bara när den ser smutsig ut. Hydraulolja bryts ned kemiskt med tiden även om den fortfarande verkar ren. Använd filter klassificerade för din applikation och ändra dem enligt schemat.
Övervaka ditt systemtryck regelbundet. Ett plötsligt tryckfall kan tyda på inre läckage i ventilen. Gradvis tryckförlust under veckor eller månader tyder på att tätningen försämras. Genom att fånga dessa trender tidigt kan du schemalägga underhåll under planerad driftstopp snarare än att hantera en nödstopp.
Var uppmärksam på ovanliga ljud. Riktningsventilen WMU ska fungera tyst förutom ett lätt klick när den växlar läge. Slipande, gnisslande eller smällande ljud indikerar alla problem. Slipning betyder vanligtvis förorening, gnisslande pekar på otillräcklig smörjning och smäll signalerar hydraulisk chock.
Kontrollera kammen och rullens skick under rutininspektioner. Leta efter tecken på slitage, skåror eller deformation. En sliten kamyta kan fortfarande utlösa ventilen men skapar stötbelastning som påskyndar inre slitage. Rullen ska rotera fritt på sitt lager. Om den är frusen på plats, släpar kammen över rullytan istället för att rulla smidigt, vilket skapar överdriven värme och slitage.
Håll detaljerade underhållsprotokoll. Notera när du byter filter, när du spolar systemet och eventuella symptom du observerar. Ofta dyker det upp mönster som hjälper dig att förutsäga problem innan de orsakar misslyckanden. Om du till exempel märker att spolen fastnar tenderar att inträffa efter cirka 10 000 cykler, kan du planera förebyggande byte vid 8 000 cykler.
OEM vs kompatibla alternativ: Att göra rätt val
Marknaden för riktningsventiler erbjuder både originalutrustningstillverkare och kompatibla alternativ. Bosch Rexroth sätter standarden som den primära OEM för WMU-ventiler, med årtionden av beprövad prestanda inom olika branscher. Deras ventiler förekommer i applikationer som sträcker sig från entreprenadutrustning till kemiska bearbetningsanläggningar, markstödutrustning för flyg- och rymdindustrin till marina system.

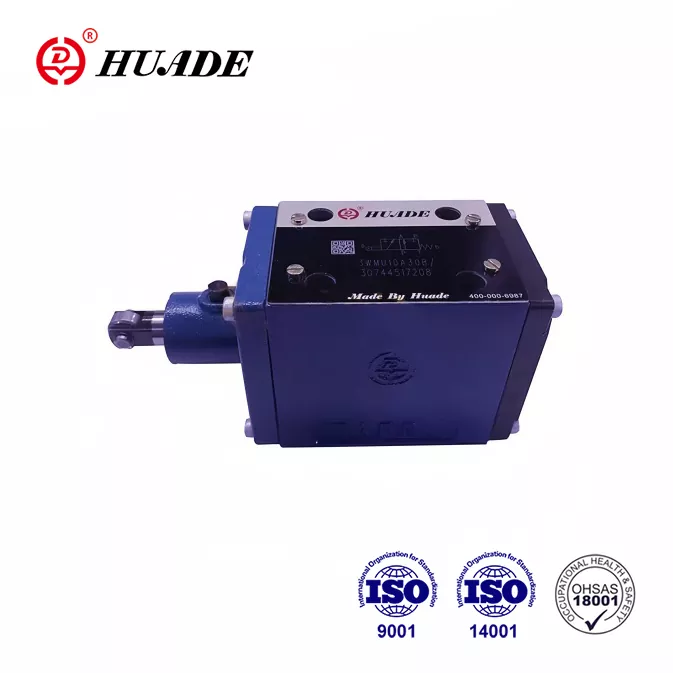

Kompatibla tillverkare som Huade Hydraulic producerar ventiler som uppfyller samma standarder och erbjuder utbytbar montering. Dessa alternativ kostar vanligtvis 20 till 30 procent mindre än OEM-produkter, vilket låter attraktivt när du hanterar en budget. Den verkliga frågan är om dessa kostnadsbesparingar är vettiga för din specifika applikation.
För verksamhetskritiska system där fel skapar säkerhetsrisker eller extremt dyra stillestånd, är OEM-ventiler vettigt. Tänk på en riktningsventil WMU som styr styrningen på ett marint fartyg eller placerar tunga laster i ett stålverk. Premien du betalar för OEM-kvalitet är en försäkring mot de katastrofala kostnaderna för ett misslyckande. OEM-ventiler visar vanligtvis bättre prestanda i högvibrerande miljöer och bibehåller sina specifikationer genom fler cykler.
För mindre kritiska applikationer med lägre driftcykler kan kompatibla ventiler optimera din totala ägandekostnad. En riktningsventil WMU som sekvenserar en låghastighetspress i en verkstad möter inte samma krav som en i kontinuerlig produktion. Kostnadsbesparingarna från kompatibla ventiler låter dig lagra reservdelar eller uppgradera andra systemkomponenter. Se bara till att du köper från välrenommerade leverantörer som faktiskt uppfyller de standarder de hävdar och kan tillhandahålla dokumentation.
En smart strategi innebär dubbla källor. Använd OEM riktningsventiler i kritiska banor där fel stoppar produktionen eller skapar säkerhetsproblem. Ange kompatibla ventiler för sekundära funktioner där du har råd med något minskad tillförlitlighet. Detta tillvägagångssätt balanserar risk och kostnad över hela din anläggning.
Real-World-applikationer där WMU utmärker sig
Riktningsventilen WMU lyser i applikationer där mekanisk positionsavkänning krävs och elektriska komponenter skulle vara problematiska. Verktygsmaskiner är ett perfekt exempel. När ett fräsmaskinsbord rör sig till sitt ändläge kommer en kam på bordet i kontakt med WMU-ventilen, vilket utlöser nästa operation. Den mekaniska karaktären hos denna interaktion fungerar tillförlitligt även med kylvätskespray, metallspån och temperaturvariationer som skulle utmana elektriska sensorer.
Stanspressar och stämplingsutrustning använder i stor utsträckning riktningsventiler för sekvensering. Presscylindern bär kammar som utlöser ventiler vid specifika positioner under slaget. En ventil kan signalera när formen är stängd för en hållkrets. En annan kan utlösa delutkastning. En tredje kan kontrollera en säkerhetsgrind. Dessa mekaniska förreglingar ger tillförlitlig sekvensering utan komplex programmering eller elektriska paneler som lägger till kostnader och felpunkter.
Metallurgisk utrustning fungerar i några av de tuffaste industriella miljöer man kan tänka sig. Valsverk, smedjor och värmebehandlingssystem kombinerar höga temperaturer, kraftig förorening och intensiva vibrationer. Riktningsventilen WMU klarar dessa förhållanden bättre än elektriskt manövrerade alternativ. Den mekaniska aktiveringen bryr sig inte om elektromagnetiska störningar, damm eller extrema temperaturer som skulle inaktivera elektroniska komponenter.
Marina och offshoreapplikationer värdesätter tillförlitligheten hos mekanisk aktivering. Saltspray, fukt och konstanta vibrationer plågar elektriska system på fartyg och plattformar. En riktningsstyrventil WMU som styr däcksmaskineri eller styrsystem ger pålitlig drift utan korrosionsproblem. Den mekaniska karaktären förenklar också underhållet, eftersom du inte behöver specialiserad elektronisk diagnosutrustning.
Materialhanteringssystem använder WMU-ventiler för gränsstopp och positionsavkänning. En hydraulisk lyftcylinder sträcker sig tills den når ett förinställt läge, där en kam triggar ventilen för att stoppa rörelsen eller signalera beredskap för nästa operation. Denna mekaniska återkoppling är omedelbar och beror inte på tidskretsar eller sensorer som kan driva ur kalibreringen.
Systemdesign överväganden för optimal prestanda
Att integrera en riktningsstyrventil WMU i ditt hydraulsystem kräver att man tänker längre än bara själva ventilen. Ventilen interagerar med alla andra komponenter, så designval på systemnivå påverkar prestanda och tillförlitlighet.
Tryckledningsdesign är viktigare än många ingenjörer inser. När riktningsventilen WMU växlar läge skapar den flödestransienter som kan öka trycket i hela systemet. Dessa tryckspikar stressar varje komponent och skapar de dunkande ljud som ofta hörs i hydrauliska system. Att lägga till en liten öppning eller strypventil i tryckledningen dämpar dessa transienter. Avvägningen är ytterligare tryckfall och viss värmegenerering, men minskningen av stötbelastningen förlänger komponentens livslängd avsevärt.
Flödeskapacitet kräver noggrann matchning. Riktningsventilen WMU finns i olika storlekar just för att en storlek inte passar alla applikationer. Underdimensionering skapar för stort tryckfall, vilket slösar bort kraft och genererar värme. Dina ställdon svarar långsamt och ventilen blir varm. Överdimensionering verkar säkrare men kostar mer pengar än nödvändigt och kan faktiskt skapa kontrollproblem i vissa applikationer. Beräkna dina maximala flödeskrav noggrant och välj nästa standardstorlek upp.
Filtrering förtjänar mer uppmärksamhet än den vanligtvis får. Riktningsventilen WMU har snäva spel mellan spolen och hålet, vanligtvis mätt i mikron. Partiklar som är mindre än vad standardsystemfilter fångar upp kan fortfarande orsaka problem. Överväg att lägga till ett högeffektivt filter omedelbart uppströms om kritiska ventiler. Det ytterligare tryckfallet är minimalt, och skyddet mot föroreningar lönar sig i förlängd komponentlivslängd.
Monteringsplatsen påverkar både prestanda och åtkomst till underhåll. Att placera riktningsventilen WMU där du enkelt kan se den under drift hjälper till vid felsökning. Att visuellt kunna bekräfta att kammen är i kontakt med rullen på rätt sätt sparar timmar av huvud-skrapa när kretsar inte fungerar som förväntat. Försök samtidigt att minimera rörledningar mellan ventilen och ställdon som den styr. Varje extra fot av slang eller rör lägger till tryckfall, potentiella läckagepunkter och instängd vätskevolym som saktar ner responsen.
Framtiden för mekanisk riktningsstyrning
Om du tittar på bredare trender inom hydrauliska system, kanske du undrar över den långsiktiga platsen för riktningsventilen WMU. Elektrohydrauliska proportionella ventiler och elektroniska kontroller erbjuder sofistikerade funktioner som mekaniska ventiler inte kan matcha. Ändå blir mekanisk aktivering inte föråldrad när som helst snart.
Tillförlitlighetsfördelen med mekaniska system är fortfarande övertygande för vissa tillämpningar. När fel inte är ett alternativ och enkelhet spelar roll, vinner direkt mekanisk aktivering. Branscher med tuffa miljöer fortsätter att välja riktningsventilen WMU eftersom den fungerar när elektroniken inte gör det. Det finns ingen programvara att uppdatera, ingen firmware att korrumpera och inga sensorer att kalibrera om.
Kostnadsöverväganden gynnar också mekaniska ventiler för många applikationer. En grundläggande riktningsventil WMU kostar en bråkdel av vad du skulle betala för ett likvärdigt elektroniskt system. När du räknar in installationstid, programmering och löpande underhåll blir den totala kostnadsskillnaden ännu mer uttalad. För applikationer där enkel av- och på-kontroll räcker, är det inte meningsfullt att spendera extra pengar för proportionell kontroll.
Standardiseringen fortsätter att förbättras, vilket gör riktningsventilen WMU mer mångsidig. När tillverkare antar vanliga monteringsmönster och portkonfigurationer får du större frihet att blanda och matcha komponenter från olika leverantörer. Denna tävling driver både innovation och kostnadsminskning, vilket gynnar slutanvändarna.
Ta ditt valbeslut
Att välja rätt styrventil WMU för din applikation handlar om att matcha specifikationerna till kraven samtidigt som den totala ägandekostnaden beaktas. Börja med att tydligt definiera vad du vill att ventilen ska göra. Vilka tryck och flödeshastigheter måste den hantera? Vilka miljöförhållanden kommer det att möta? Hur många cykler per dag kommer den att fungera? Vad är konsekvensen av misslyckande?
Med krav definierade, utvärdera alternativ från både OEM och kompatibla tillverkare. Begär fullständig teknisk dokumentation, inte bara marknadsföringslitteratur. Leta efter faktiska prestandakurvor, måttritningar och underhållsrekommendationer. Var försiktig med leverantörer som inte kan tillhandahålla detaljerade specifikationer eller som gör påståenden som verkar för bra för att vara sanna.
Betrakta den totala kostnadsbilden utöver bara inköpspriset. En billigare ventil som kräver byte dubbelt så ofta sparar inga pengar. Ta hänsyn till installationstid, reservdelstillgänglighet, teknisk supportkvalitet och potentiella stilleståndskostnader. Att ibland betala mer i förskott för en OEM riktningsventil WMU är helt ekonomiskt vettigt. Andra gånger optimerar ett kompatibelt alternativ värdet.
Glöm inte support och service. Kan du enkelt få reservdelar? Ger tillverkaren teknisk support om du har frågor? Finns det lokala distributörer som lagerhåller ventilerna och kan leverera snabbt när du behöver byta akut? Dessa faktorer har ofta större betydelse än små prisskillnader.
Riktningsventilen WMU representerar beprövad teknik som fortsätter att tjäna industriell hydraulik väl. Dess mekaniska enkelhet ger tillförlitlighet i krävande miljöer där mer sofistikerade alternativ kämpar. Genom att förstå hur dessa ventiler fungerar, vilka specifikationer som spelar roll och hur man underhåller dem på rätt sätt, kan du distribuera dem effektivt i dina system och hålla dem igång i flera år. Oavsett om du designar en ny maskin eller underhåller befintlig utrustning, förtjänar WMU riktningsventilen att övervägas som en robust, kostnadseffektiv lösning för hydraulisk flödeskontroll.
