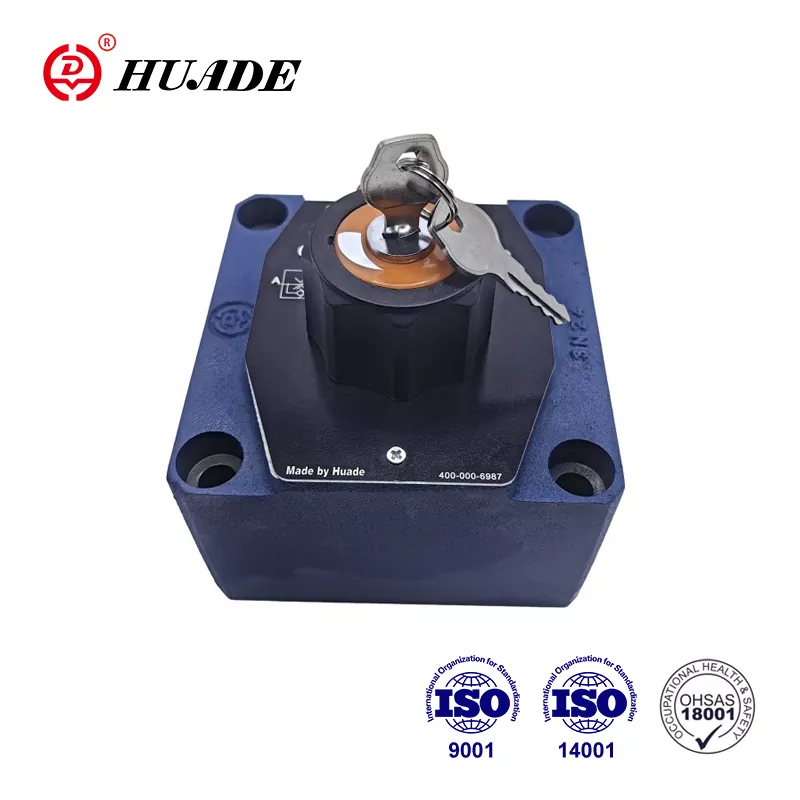

Som ett ledande varumärke i Kinas hydrauliska industri, är Huade® hydrauliska tryckventiler gynnade av marknaden för deras kvalitet jämförbar med förstklassiga märken med mer överkomliga priser. Huade® tryckavlastningsventil DA kan ersätta serieprodukterna som erbjuds av Rexroth på grund av två långvariga samarbeten. Alla grenar av företaget har klarat de tre stora nationella systemcertifieringarna, nämligen ISO9001, ISO14001 och OH SAS18001. Huade Hydraulic har introducerat mer än 750 avancerad utrustning från hela världen. Den har också ett bra inspektionssystem för att säkerställa överlägsen prestanda för varje tryckventil.
|
Storlek |
10 |
20 |
30 |
|
|
Max.flöde (L/min) |
40 |
100 |
250 |
|
|
trycket ringde |
Se karakteristisk kurva |
|||
|
Drifttrycksport A (MPa) |
upp till 31,5 |
|||
|
Max. inställbart tryck (MPa) |
upp till 8, upp till 16, upp till 31,5 |
|||
|
Tryckvätska |
Mineralolja (för NBR-tätning) eller fosfatester (för FPM-tätning) |
|||
|
Viskositetsområde (mm²/s) |
10~800 |
|||
|
Tryckvätsketemperaturintervall (℃) |
-30 till +80 |
|||
|
Grad av kontaminering (㎛) |
Maximal tillåten grad av kontaminering av tryckvätskan är till NAS 1638 klass 9. |
|||
|
Vikt (kg) |
OCH |
3.8 |
7.7 |
13.4 |
|
DAW |
4.9 |
8.8 |
14.5 |
|
Drag:
▶ För montering av underplåt:
▶ 4 justeringselement:
● Vridknapp
● Hylsa med invändig sexkant och skyddskåpa
● Låsbar vred med våg
● Vridknapp med skala
▶ 3 tryckklasser
▶ Magnetmanövrerad avlastning via en inbyggd riktningsventil
Tryckregleringsventiler typ DA är pilotmanövrerade tryckavstängningsventiler. De används för att koppla över ett pumpflöde till trycklöst by-pass så snart ackumulatorns laddningstryck uppnås. Ytterligare applikationer för ventilen finns i system som har hög- och lågtryckspumpar. I detta fall kopplas lågtryckspumpen till trycklös bypass så snart det inställda högtrycket uppnås.
Tryckavstängningsventiler DA består i princip av huvudventilen med huvudspolenheten, pilotventil med tryckjusteringselement och backventil. I storlek 10 ventiler är backventilen inbyggd i huvudventilen. I ventilstorlekarna 25 och 32 är backventilen inbyggd i en separat platta installerad under huvudventilen.

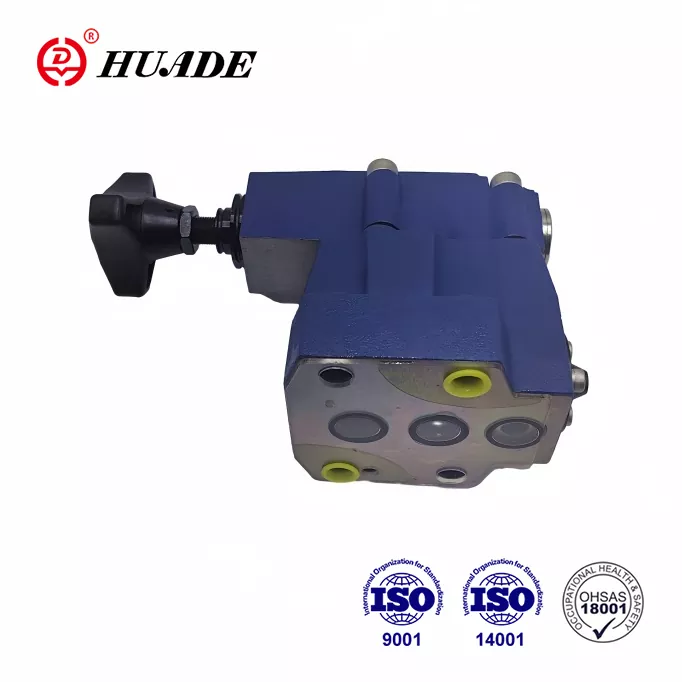

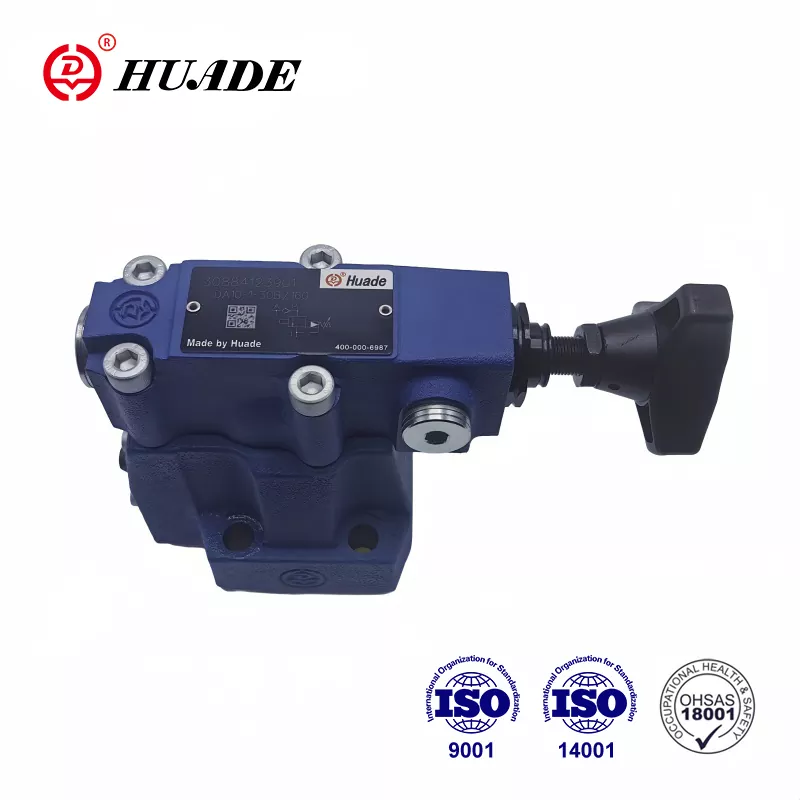

Tryckavstängningsventil typ DA
Avleda pumpflödet från P till A eller P till T.
Pumpen levererar flöde via backventil (1) till hydraulsystemet (P till A). Trycket i port A verkar via pilotledningen (3) på pilotstyrspolen (4). Samtidigt passerar trycket i port P via öppningar (5) och (7) till den fjäderbelastade sidan av huvudspolen (6) och tallriken (8) i pilotventilen (2). Så snart det inställda avstängningstrycket i hydraulsystemet uppnåtts, lyfter tallriksen (8) mot fjädern (9). Tryckvätska strömmar nu via öppningar (5) och (7) in i fjäderkammaren (11). Från
här återförs vätskan till tanken antingen internt via styrledning i ventil typ DA...30B/... eller externt via styrledning i ventil typ DA.30B/..Y... På grund av öppningar(5) och (7), ett tryckfall är nu närvarande vid huvudspolen (6). Huvudspolen (6) lyfts nu av sitt säte och öppnar anslutningen från P till T. Backventilen (1) doserar nu anslutningen från A till P. Tallriken (8) hålls nu öppen av systemtrycket via pilot spole (4).
Avleda pumpflöde från P till Tor P till A.
Pilotspolens (4) area är 17 % större än den effektiva arean av tallriksventilen (8). Den effektiva kraften på pilotspolen (4) är därför 17 % större än den effektiva kraften på tallriksen (8). När ställdonets tryck faller i förhållande till avstängningstrycket med en ventil som motsvarar växlingstryckskillnaden, trycker fjädern (9) på tallriken (8) på sitt säte. Tryck byggs sedan upp på den fjäderbelastade sidan av huvudspolen(6). I samband med fjäder(10) stänger detta huvudspolen(6) och isolerar anslutningen från P till T. Pumpflödet passerar ännu en gång via backventilen (1) in i hydraulsystemet (P till A).
struktur av DA10...30B
Symboler för DA...30B
