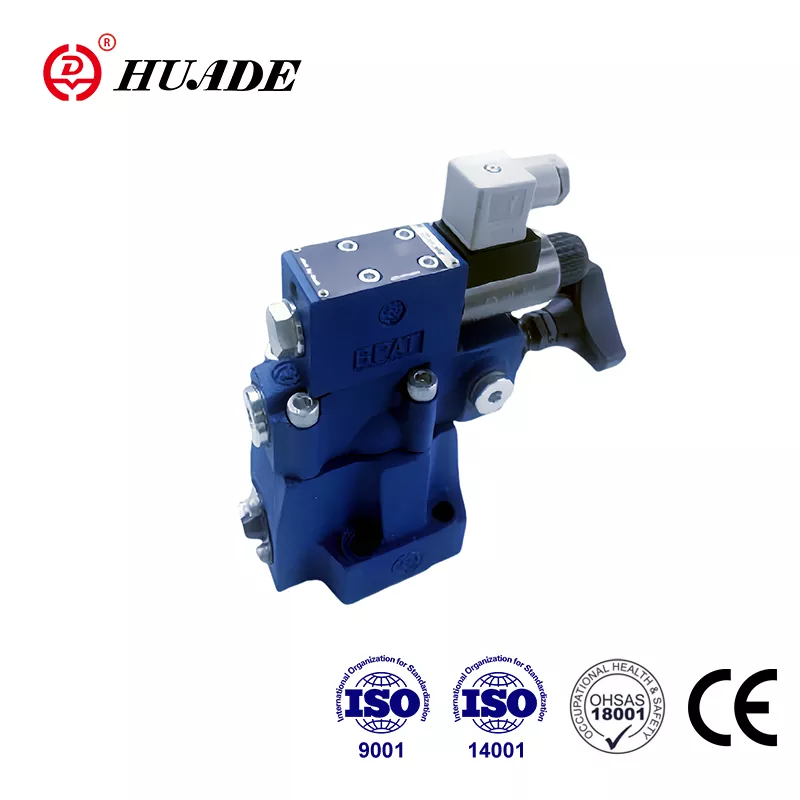

Tryckavstängningsventil Daw

Huade Hydraulic grundades 1979 och har samarbetat med Bosch Rexroth två gånger. De två långsiktiga samarbetet gör det möjligt för HUADE® -tryckventiler att nå samma nivå som Rexroth -produkter. Typ DAW-tryckavstängningsventiler kan ersätta samma serie från Rexroth med ett lägre pris. Som ett ledande varumärke inom Kinas hydrauliska industri har alla filialer i företaget passerat ISO9001, ISO14001 och OH SAS18001. Huade®-tryckavstängningsventilen DAW har passerat CE-certifikatet. Huade® -tryckventiler har vunnit ett brett marknadsigenkänning och användarförtroende.

Produktparameter för tryckavstängningsventil Daw

Produktfunktion och applicering av tryckavstängningsventilen DAW

Drag:

▶ För undermontering av underplattor:

▶ 4 Justeringselement:

● Rotary Knob

● Ärm med inre hexagon och skyddande mössa

● Låsbar rotationsknapp med skala

● Rotary Knob med skala

▶ 3 tryckbetyg

▶ Solenoid aktiverad lossning via en inbyggd riktningsventil

Ansökan:

Tryckkontrollventiler typ DAW är pilotstyrda tryckavstängningsventiler. De används för att växla ett pumpflöde över till otryckt förbipasserande så snart ackumulatorbelastningstrycket uppnås. Ytterligare applikationer för ventilen finns i system som har höga och lågtryckspumpar. I detta fall växlas lågtryckspumpen till otryckt förbipasserande så snart det höga trycket har uppnåtts.

Avsnitt och symboler för tryckavstängningsventilen Daw

Tryckavstängningsventiler består i princip av huvudventilen med huvudspolmonteringen, pilotventilen med tryckjusteringselement och kontrollventil. I ventiler i storlek 10 är kontrollventilen inbyggd i huvudventilen. I ventilstorlekar 25 och 32 är kontrollventilen inbyggd i en separat platta installerad under huvudventilen.

Ventil av tryckstängning

Avledande pumpflöde från P till A eller P till T.

Pumpen levererar flöde via kontrollventilen (1) till det hydrauliska systemet (P till A). Tryck i hamn A -handlingar via pilotlinjen (3) på pilotkontrollspolen (4). Samtidigt passerar trycket i port P via öppningar (5) och (7) till fjäderbelastade sidan av huvudspolen (6) och poppet (8) i pilotventilen (2). Så snart det inställda avstängningen i det hydrauliska systemet har uppnåtts, lyfter poppet (8) mot våren (9). Tryckvätska flyter nu via öppningar (5) och (7) in i vårkammaren (11). Från

Här returneras vätskan till tanken antingen internt via kontrolllinjen i ventiltyp DA ... 30B/... eller externt via kontrolllinjen i ventiltyp DA.30B/.. Y ... På grund av öppningar (5) och (7) är ett tryckfall nu närvarande vid huvudspolen (6). Huvudspolen (6) lyfter nu av sitt säte och öppnar anslutningen från P till T. Kontrollventilen (1) doser nu anslutningen från A till P. Poppet (8) hålls nu öppet av systemtrycket via pilotspolen (4).

Avledande pumpflöde från P till T eller P till A.

Området för pilotspolen (4) är 17% större än ett effektivt område för poppet (8). Den effektiva kraften på pilotspolen (4) är därför 17% större än den effektiva kraften på poppen (8). När ställdonstrycket faller i förhållande till avstängningstrycket med en ventil som motsvarar växlingstryckdifferensen, skjuter fjädern (9) pangarna (8) till sitt säte. Trycket byggs sedan upp på vårbelastade sidan av huvudspolen (6). I samband med våren (10) stänger detta huvudspolen (6) och isolerar anslutningen från P till T. Pumpflödet passerar ännu en gång via kontrollventilen (1) i hydraulsystemet (P till A).

En magnetventilens riktningsventil (12) kan dock växla det inställda avstängningstrycket som är under pilotventilen (2) antingen från P till T eller form P till A.

Struktur av DAW20,30 ... 30B

Symboler av DAW ... 30B
