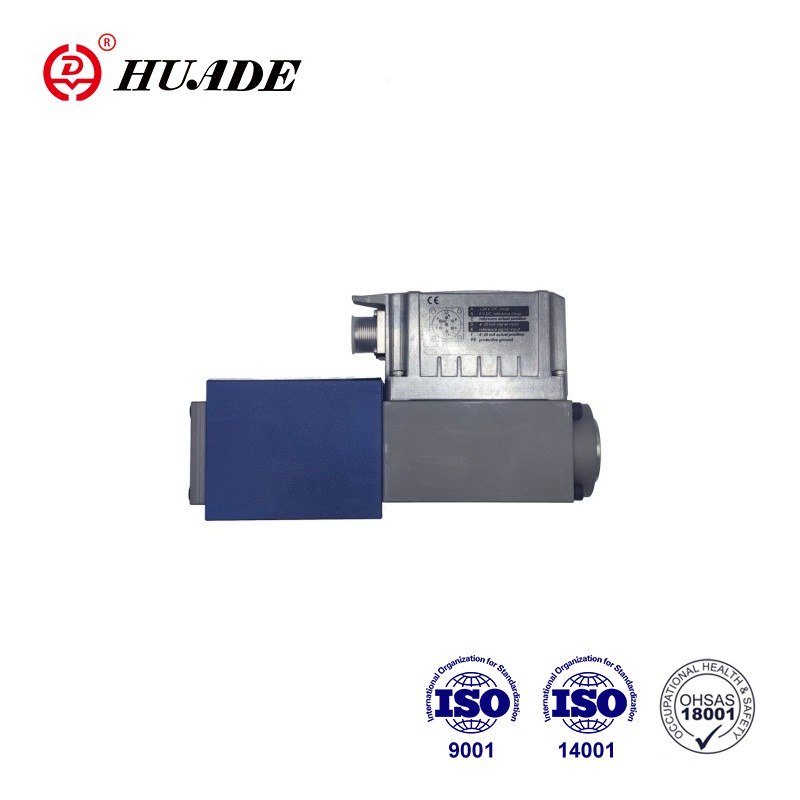

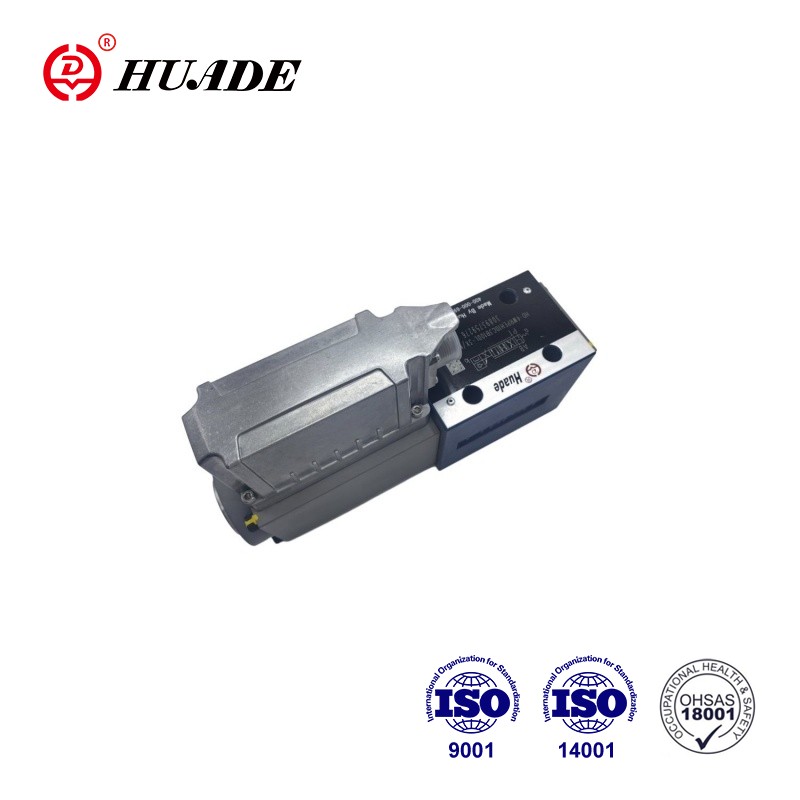

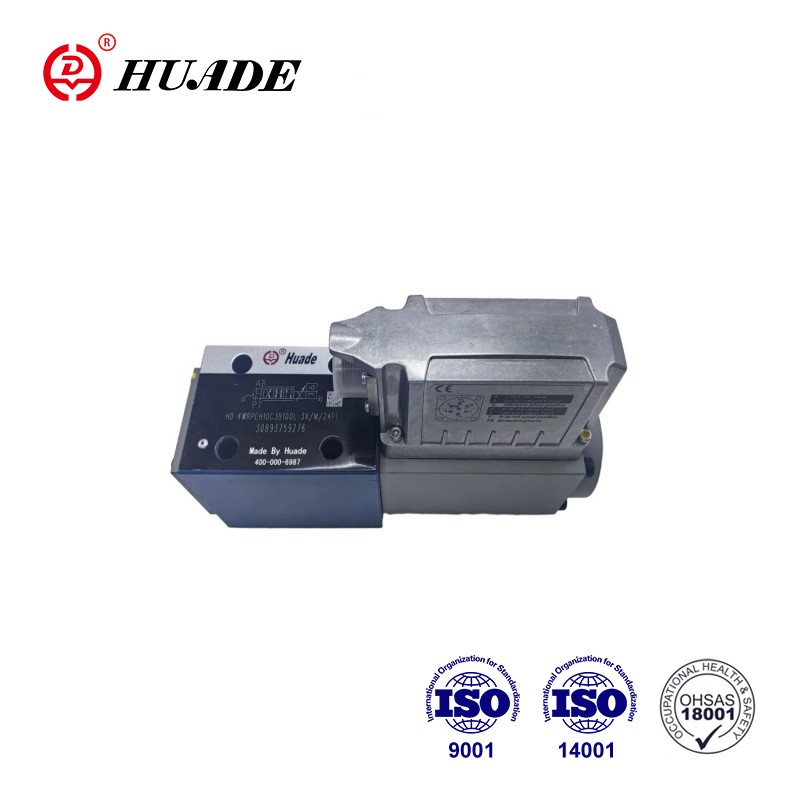

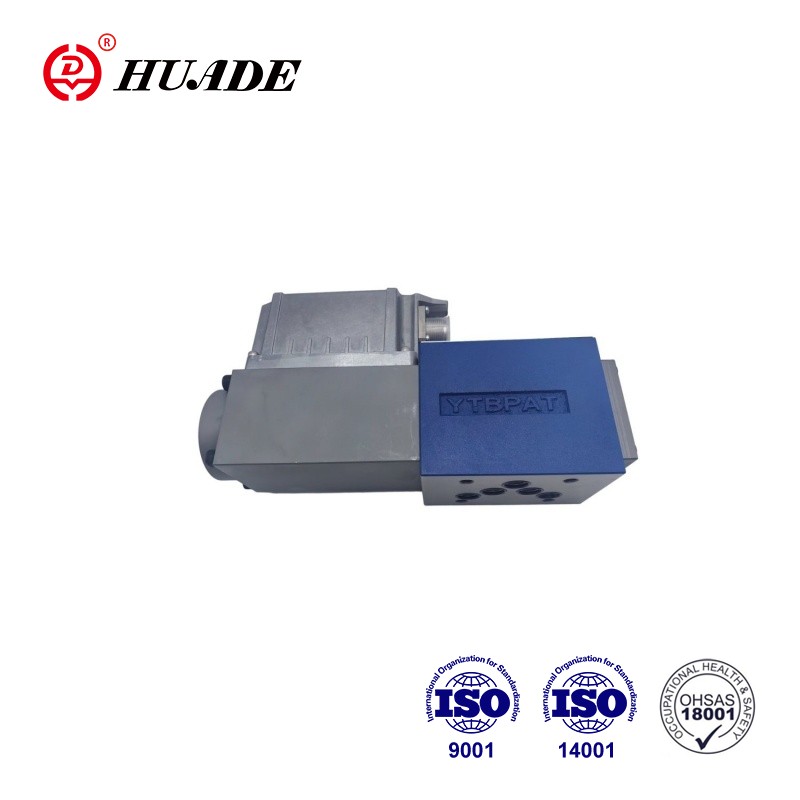

4WRPEH 10- 3x-ventilen är en direktverkande riktningsventil med elektrisk positionsåterkoppling och integrerad elektronik (OBE). 4WRPEH 10- 3X är en underplattmonterad ventil med hög svarsnoggrannhet och är lämplig för högprecisionsläge, hastighet och tryckkontroll. Arbetsprincipen för den direktverkande servo-proportionella ventilen kan sammanfattas som: ventilkärnan drivs direkt av elektromagnetisk kraft för att uppnå exakt kontroll av fluidflödet och tryck.
| Tekniska uppgifter | ||
| Allmän | ||
| Typ av anslutning | Underplattmontering | |
| Portmönster | ISO 4401-05-04-0-05 | |
| Vikt (kg) | 7.1 | |
| Installationsposition | Några | |
| Omgivningstemperaturområde (° C) | –20 ... +60 | |
| Transporttemperatur (° C) | –30 ... +80 | |
| Maximal lagringstid (år) | 1 | |
| Maximal relativ luftfuktighet (ingen kondens) (%) | 95 | |
| Skyddsklass enligt EN 60529 | IP65 (om lämpliga och korrekt monterade parningskontakter används) | |
| Maximal yttemperatur (° C) | 150 | |
| MTTFD -värde enligt EN ISO 13849 (år) | 150 (för ytterligare information se datablad 08012) | |
| Sine Test enligt Din EN 60068-2-6 | 10 ... 2000 Hz / maximalt 10 g / 10 cykler / 3 axlar | |
| Bulltestning till DIN i 60068-2-64 | 20 ... 2000 Hz / 10 Grms / 30 g topp / 30 min. / 3 axlar | |
| Transportchock enligt Din EN 60068-27 | 15 g / 11 ms / 3 chocker / 3 axlar | |
| Chock enligt Din EN 60068-27 | 35 g / 6 ms / 1000 chocker / 3 axlar | |
| Överensstämmelse | ▶ CE Enligt EMC -direktivet 2014/30/EU, testat enligt | Och 61000-6-2 och 61000-6-3 |
| ▶ ROHS -direktiv | 2011/65/EU | |
| Hydraulisk | |||
| Maximalt driftstryck | ▶ Portar A, B, P (bar) | 350 | |
| ▶ Port T (bar) | 250 | ||
| Hydraulvätska | Se tabell på sidan 7 | ||
| Viskositetsområde | ▶ Rekommenderas (mm2/s) | 20 ... 100 | |
| ▶ Maximal tillåtet (mm2/s) | 10 ... 800 | ||
| Hydraulisk vätsketemperaturområde (flown-through) (° C) | -20 ... +70 | ||
| Maximal tillåtlig grad av förorening av den hydrauliska vätskan; Renlighetsklass enligt ISO 4406 (c) | Klass 18/16/13 | ||
| Betygsatt flöde (∆p= 35 bar per kontrollkant) (l/min) | 50 | 100 | |
| Användningsbegränsning (∆P) När det gäller övergången till FailSafe (värden gäller för summerad kant) | ▶ Symboler C3, C5, C (bar) | 350 | 140 |
| ▶ Symboler C1, C4 (bar) | 250 | 100 | |
Drag:
▶ Pålitlig - beprövad och robust design
▶ Säker-Fel-säker position för kontrollspolen i avstängd tillstånd
▶ Energieffektiv - ingen pilotoljebehov
▶ Hög kvalitet - Kontrollspola och ärm i servokvalitet
▶ Flexibel - lämplig för position, hastighet och tryckkontroll
▶ Precis - Hög svarskänslighet och liten hysteres
▶ IO-Link-gränssnitt, valfritt
▶ IO-Link-gränssnitt, valfritt. Användning av ventilen med
IO-Link som ett avstängningselement upp till kategori 3,
PL D enligt EN 13849-1.
Ansökan:
Proportionell riktning Servo Valve 4WRPEH10-3X används i stor utsträckning inom området industriell automatisering, ingenjörsmaskiner och marinteknik.
Uppsättning
HD-4WRPEH högresponsventil består huvudsakligen av:
▶ Ventilhus med kontrollspol och ärm i servo
Kvalitet (1)
▶ Kontroll magnetventil med positionsgivare (2)
(valfritt med elektronikskyddsmembran (6))
▶ Ombordselektronik (OBE) (3) med analog eller IO-länkgränssnitt (4) (valfritt med dämpning
platta (5))
Fungera
Den integrerade elektroniken (OBE) jämför det angivna kommandovärdet med det faktiska värdet. Vid kontrollavvikelser aktiveras stroke -solenoiden. På grund av den förändrade magnetventilen justeras kontrollspolen mot våren. Stroke/kontrollspolens tvärsnitt styrs proportionellt mot kommandovärdet. I händelse av ett kommandovärde som förinställs 0, justerar elektroniken kontrollspolen mot fjädern till centralt läge. I inaktiverat tillstånd är fjädern otroligt till ett maximalt och ventilen är i misslyckad position.
Säkerhetsfunktion (IO-Link-avstängning)
Genom att stänga av matningsspänningen vid IO-Link Master (klass B-Port), stift 2 och 5, kan IO-länkventilen säkert stängas av. Efter avstängningen av tillförselspänningen är ventilens styrspol inställd på misslyckad position.
För att också garantera den hydrauliska förutsättningen för säkerhetsstängningen måste överlappningen av kontrollspolen/ärmen också övervägas.
Tillräcklig överlappning garanteras av symbolerna C3, C5, C4 och C1.
Den säkra avstängningen är inte en del av IO-länkventilen och måste beaktas för den säkra utformningen av maskinerna.
Kontrollmagnetavstängning
I fallet med följande fel avaktiveras kontrollsolenoiderna av den integrerade elektroniken (OBE) och kontrollspolen är inställd på misslyckad position:
▶ Faller under minsta matningsspänning
▶ Endast vid gränssnittet "F1":
- Faller under det minsta nuvarande kommandovärdet på 2 mA (inkluderar kabelbrytning av kommandovärde (nuvarande slinga))
▶ Endast vid gränssnittet "L1":
- Aktivera inaktivt, kommunikationsavbrott
(vakthund)
-Vid interna IO-länkfel
▶ Endast vid gränssnittet "C6":
- Släpp dessutom inaktivt
Dämpningsplatta "D"
Dämpningsplattan (5) minskar accelerationen
Amplituder på elektroniken ombord (frekvenser> 300 Hz).
Varsel:
Att använda dämpningsplattan rekommenderas inte för applikationer med huvudsakligen låg frekvensexcitation <300 Hz.
Elektronikskyddsmembran "-967"
- För att förhindra kondensatbildning i huset för den integrerade elektroniken (OBE) kan ett elektronikskyddsmembran (6) användas.
Rekommenderas för användning utanför branschstandardförhållandena med hög omgivande luftfuktighet och
Betydande cykliska temperaturförändringar (t.ex. utomhus).
Symboler för Proportionell riktning servoventil 4wrpeh 10-3x
