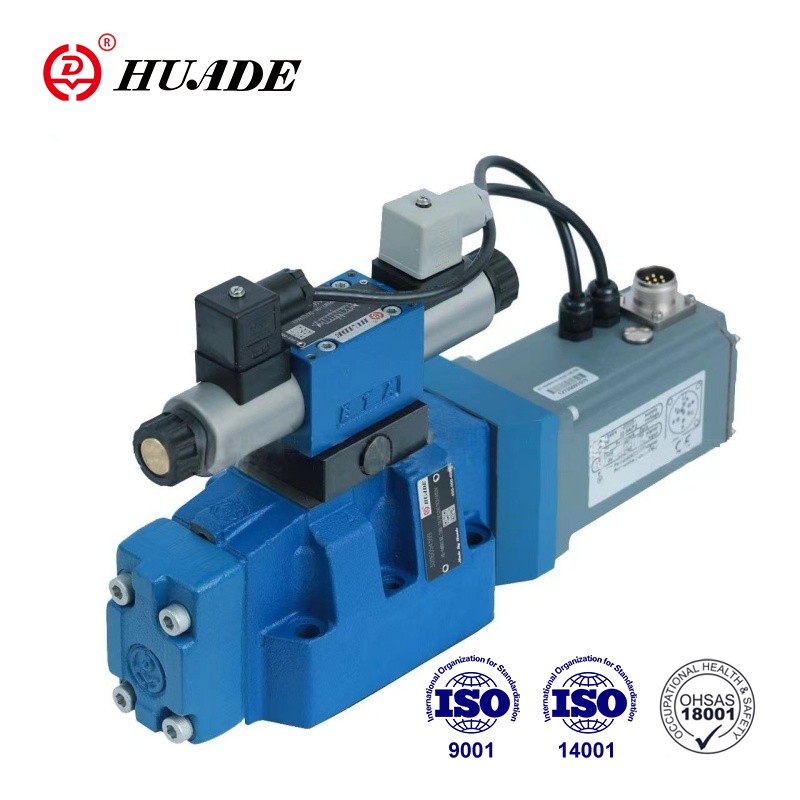

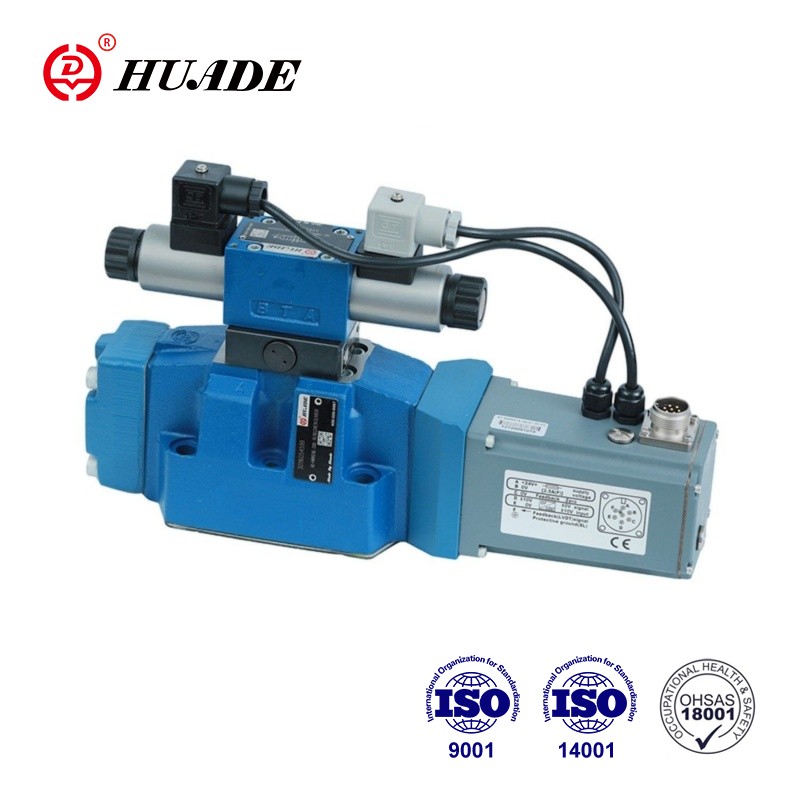

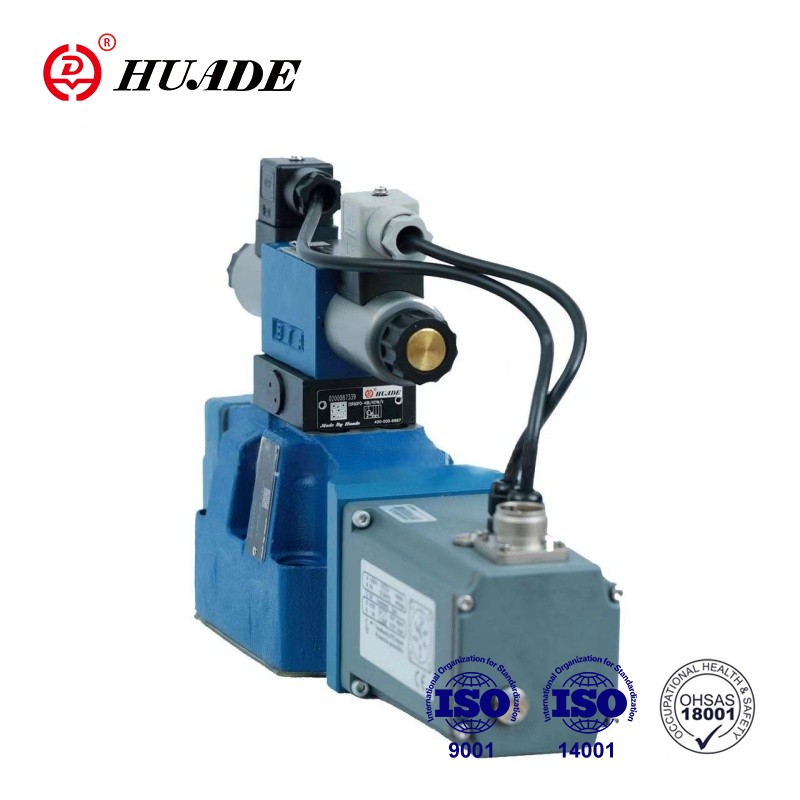

Proportionella ventiler av typ 4WRTE är pilotopererade riktningskontrollventiler med återkoppling av elektrisk position, integrerad elektronik (OBE) och valfri övervakning av spoolposition. Hög precision, snabbt svar och stabil kontroll av proportionell ventil WRTE-4X gör det till en nyckelkomponent i många industrisystem.
| Allmän | ||||||
| Storlekar (av) | 10 | 16 | 25 | 27 | 32 | 35 |
| Vikt (kg) | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| Installationsposition och uppdragsinformation | Helst horisontellt | |||||
| Omgivningstemperaturområde (° C) | -20 ..+50 | |||||
| Maximal lagringstid (år) | 1 *(Om lagringsvillkoren observeras; se användningsinstruktionerna 07600-B) | |||||
| MTTF -värden enligt EN ISO 13849 år | 150 (för mer information se datablad 08012) | |||||
| Sine Test enligt Din EN 60068-2-6 | 10 .. 2000 Hz /maximalt 10 g /10 cykler /3 axlar | |||||
| Bulltestning till DIN i 60068-2-64 | 20 ... 2000 Hz/10 gs/30 g topp/30 min. /3 axlar | |||||
| Transportchock enligt Din EN 60068-27 | 15 g /11 ms /3 chocker /3 oxar | |||||
| Fuktig värme, cyklisk, enligt Din en 60068-2-30 | Variant 2 +25 ° C ... +55C, 90% ... 97% relativ fuktighet, 2cyklar på 24 timmar | |||||
Drag:
▶ Design för att förbättra tillförlitligheten och säkerheten
1. Automatisk tryckkompensation i kontrollkamrarna på huvudstadiet av pilotkontrollventilen
2. Kontrollspolen på huvudstadiet i vårcentrerad central position och/eller i offsetpositionen
3. Opptionellt med övervakning av spolposition
▶ Flexibel - lämplig för position, hastighet och tryckkontroll
▶ Precis - Hög svarskänslighet och liten hysteres
Ansökan:
Proportionell riktningsventil WRTE-4X kan användas i stor utsträckning inom petrokemisk, biltillverkning, intelligent utrustning, kraftproduktion, metallurgisk industri och andra branscher.
WRTE-4X-ventilen består i princip av 3 huvudenheter:
1.Housing (1) med huvudstadsregleringsspolen (2) och valfri övervakning av spolposition (13)
2. Integrerad elektronik (valfritt med elektronikskyddsmembran (14)) med induktiv positionsgivare (3) i huvudstadiet
3.Pilotkontrollventil (4) med styrspol/socketenhet (5), induktiv positionsgivare (6) och tryckmatning för centralt läge för huvudstestkontrollspolen (2).
With de-energized proportional solenoids (7; 8) central position of the main stage control spool (2) due to centering spring (9) and pressure feed back.Control of the main stage control spool (2) via the pilot control valve (4)→ the main stage control spool (2) is positioned in a regulated manner.Controlling the control spool of the pilot control valve(4) by changing the solenoid force of the proportional solenoids (7; 8). Konnection av kommandot och faktiska värden i den integrerade elektroniken. Pilot oljeförsörjning till pilotkontrollventilen internt via port P eller externt via port x pilotoljeavkastning internt via port t eller externt via y till tanken. Med ett kommandovärde för o v kontrollerar elektroniken huvudstadsskontrollspolen (2) i centrala position.
Symbol för Proportionell riktningsventil WRTE-4X
