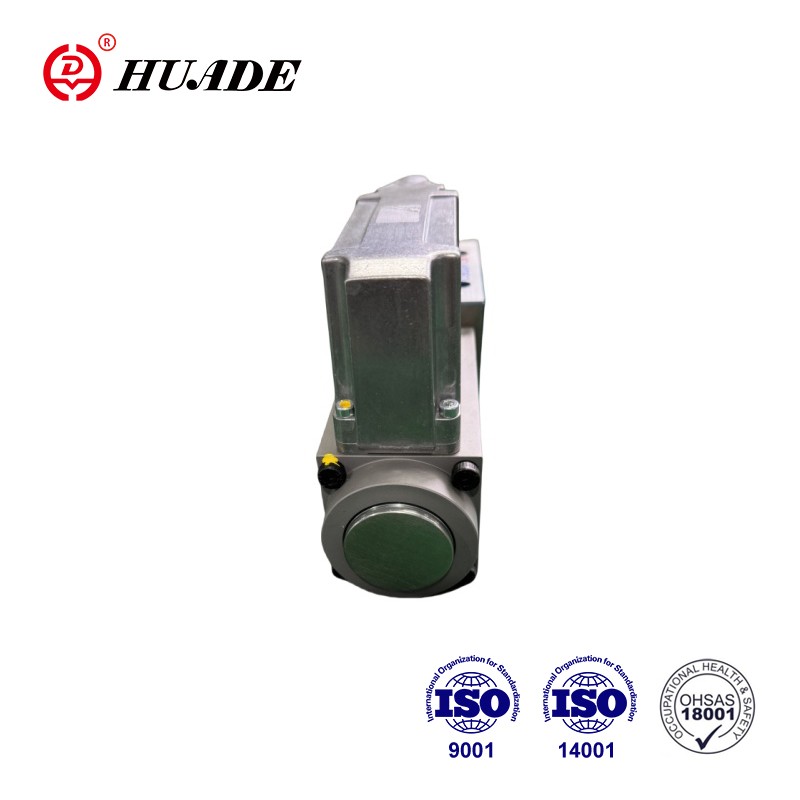

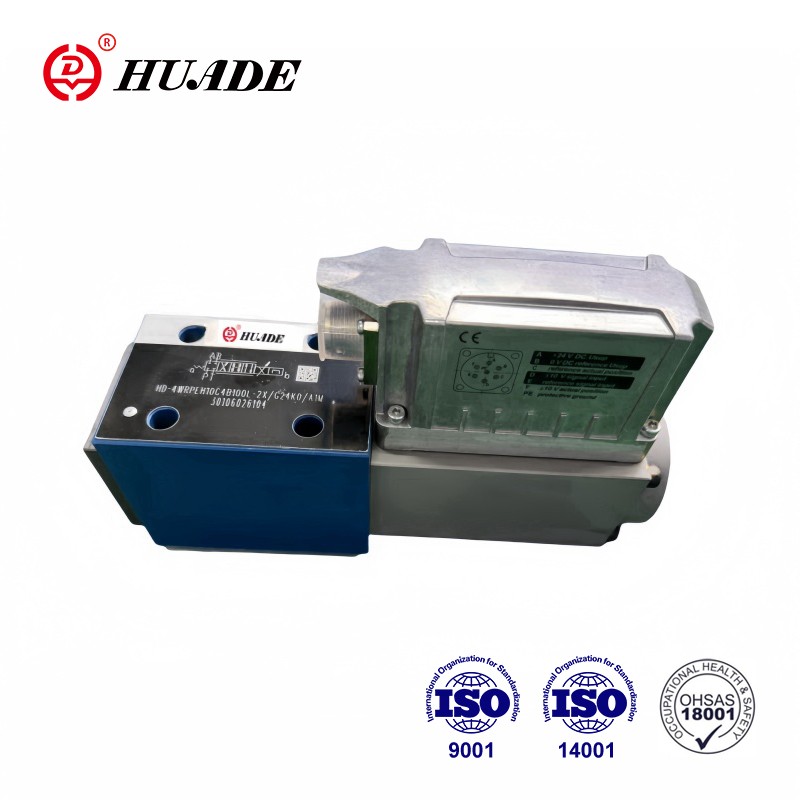

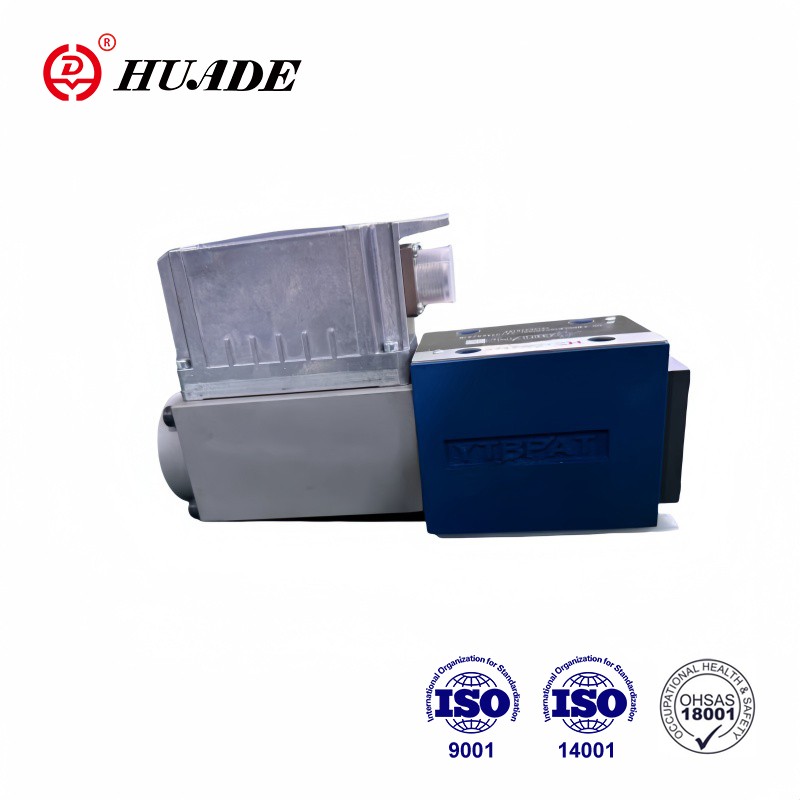

Proportionell servoventil 4wrpeh-2x

Denna ventil 4WRPEH-2X är en direktverkande servo-proportionell ventil med integrerad digital axelkontroll och fältbusgränssnitt. Det finns två storlek, nämligen storlek 6 och storlek 10. 4WRPEH-2X är undermonterad. De integrerade elektroniska komponenterna i 4WRPEH-2X jämför specificerade kontrollvärden med faktiska positionsvärden. Huades proportionella servodentil har vunnit stort rykte bland sina kunder på grund av högt resultat och lägre pris.

Produktparameter för proportionell servoventil 4wrpeh-2x

Produktfunktion och applicering av proportionell servoventil 4WRPEH-2X

Drag:

▶ Direktstyrda Contro1 -ventiler NG6 och NG10 med servo -kvalitetskontrollkolv och ärm

▶ Ensidig operation, 4/4 misslyckad position i avstängd

Skick:

-Integrerad Digital Axis Control Functionality (IAC-R) för:

● Volymflödeskontroll

● Positionskontroll

● Tryckkontroll

● P/Q -funktion

● Släpp position/tryck och position/

Kraftregler:

● NC-funktionalitet (fristående operation möjlig)

-Analog och digitala gränssnitt för mål och faktiska värden

● 4 x analoga sensorer (+/- 10 V eller 4..20 mA) eller

● 1 x Längdmätningssystem (1VS eller SSI) och 2 analog

Sensorer:

-Setpoint förinställning/verkligt värde feedback analog (ström eller spänning) eller via fältbus

- analoga/digitala ingångar/utgångar konfigurerbara

- Valfritt Canopen, Modbus, Ethernet/IP, Ethercat och Profinet och andra bussprotokoll kan användas med mainstream PLC: er, styrenheter, Orupper Computer Communication

Ansökan:

Funktionen för proportionell servoventil 4WRPEH-2X är att integrerade elektroniska komponenter jämför specifika kontrollvärden med faktiska positionsvärden.

Avsnitt och symbol för proportionell riktningsventil 4WRKE-3X

Strukturera:

Ventiler inkluderar huvudsakligen:

▷ Direkt kontrollerad styrventil med kontrollkolv och servo kvalitetshylsa (1)

Proportionell elektromagnet med ventilkärnförskjutningsåterkoppling (2)

▷ Integrerad digital axelkontroll med analoga och digitala sensorgränssnitt och fältbusanslutning (3)

Ventilfunktion:

När det gäller kontrollavvikelse aktiveras spolen. På grund av förändringar i spolens magnetiska kraft. CONTRO1 -ventilkärnan kommer att motstå fjädern för justering. Ventilspolslag och över nuvarande tvärsnittsarea. Direkt proportionell mot instruktionssignalen. När det förinställda kontrollvärdet är 0, det elektroniska elementet. Justera kontrollventilkärnan för att motstå fjäderkraft och flytta den till mittläget. I ett inaktivt tillstånd driver fjädern ventilkärnan att sätta

det i en misslyckad säker position.

-Motion Axis Controller implementerar följande kontrollfunktioner

• Volymflödeskontroll

• positionskontroll

• Tryck/kraftkontroll

• Släpp position/tryck och position/kraftkontroll

- Kommandovärdet kan matas in via det analoga gränssnittet (x1) eller ingång via bussgränssnitt x4

-Det faktiska värdet kan läsas genom det analoga gränssnittet (x1) eller erhållas genom bussgränssnitt x4

- Kontrollparametrar kan ställas in genom bussen

-Fault diagnos

Integrerade elektroniska komponenter möjliggör kontroll under följande felförhållanden, spolen tappar kraft och kontrollventilkärnan återgår till det misslyckade säkra läget.

•Strömavbrott

• Ventilkärnförskjutningssensor med öppen kretsfel

• Kommunikationsfel

• 4-20mA Command Signal Open Circuit Fault

• Extern förskjutningssensorfel

• Extern förskjutningssensorfel
