Föreställ dig att du dirigerar en orkester. Du säger inte bara till musiker att spela "högt" eller "tyst" - du ger dem subtila handgester som säger "lite mjukare", "gradvis högre" eller "håll den exakta volymen." En hydraulisk proportionalventil är som en ledare för hydraulvätska, som ger steglöst variabel kontroll istället för bara "på" eller "av".
För grunderna, börja medvad är en proportionell ventil.
Kafé-analogin
Tänk på en proportionell ventil som espressomaskinen på ditt favoritkafé. Baristan vrider inte bara på en strömbrytare för att få perfekt espresso - de ökar gradvis trycket, kontrollerar noggrant flödet och gör justeringar i realtid baserat på hur kaffet extraheras. På samma sätt justerar en proportionell ventil kontinuerligt sin position baserat på elektrisk återkoppling för att leverera exakt rätt mängd hydraulisk kraft.
Hur fungerar hydrauliska proportionella ventiler? En steg-för-steg-resa
Låt oss följa kontrollens resa från en elektrisk signal till exakt hydraulisk verkan.
[Se detaljerad förklaring avhur proportionella ventiler fungerar.]
1Kommandocentret (kontrollsignal)
En PLC (Programmable Logic Controller) eller annat styrsystem skickar en elektrisk signal - vanligtvis 0-10 volt, 4-20 milliampere, eller till och med digitala kommandon genom industriella nätverk som CANbus eller Ethernet.
2Översättaren (proportionell solenoid)
Ventilens proportionella solenoid fungerar som en översättare och omvandlar elektrisk energi till mekanisk kraft. Till skillnad från vanliga solenoider som antingen är "aktiverade" eller "de-energiserade", skapar proportionella solenoider kraft som är direkt proportionell mot ingångssignalens styrka.
3Precision Mover (ventilspole)
Denna mekaniska kraft trycker ventilspolen - en exakt bearbetad cylindrisk komponent - till exakta positioner. När spolen rör sig avslöjar den öppningar av olika storlekar (kallade portar) som styr vätskeflödet.
4Den smarta återkopplingsslingan (LVDT-sensor)
Avancerade proportionella ventiler inkluderar en LVDT (Linear Variable Differential Transformer) som ständigt övervakar spolens position. Detta skapar ett slutet system som automatiskt korrigerar för yttre störningar, temperaturförändringar och slitage.
Exempel från verkliga världen
När en grävmaskinist flyttar sin joystick halvvägs får proportionalventilen en 50 %-signal. Spolen flyttas till ett läge som tillåter exakt hälften av det maximala flödet till hydraulcylindern, vilket resulterar i en mjuk, kontrollerad armrörelse med exakt halv hastighet.
Proportionell ventil vs servoventil vs på/av-ventil: den ultimata jämförelsen
Att förstå skillnaderna mellan ventiltyper är avgörande för att göra rätt val:
| Särdrag | På/av-ventil | Proportionell ventil | Servoventil |
|---|---|---|---|
| Kontrolltyp | Binär (öppen/stängd) | Oändlig positionering | Ultraexakt positionering |
| Svarstid | 10-100 millisekunder | 5-50 millisekunder | 1-10 millisekunder |
| Noggrannhet | ±5-10 % | ±1-3 % | ±0,1–0,5 % |
| Kosta | $50-500 | 500–5 000 USD | 2 000–20 000 USD |
| Typiska applikationer | Enkel på/av-kontroll | Allmän automatisering | Högprecisionssystem |
| Underhåll | Låg | Medium | Hög |
| Kontaminationskänslighet | Låg | Medium | Mycket hög |
| Energieffektivitet | Dålig | Bra | Excellent |
När du ska välja varje typ
Välj på/av-ventiler när:
Enkel start/stoppkontroll räcker • Budgeten är extremt snäv • Miljö med hög kontaminering • Underhållsresurserna är begränsade
Välj proportionella ventiler när:
Du behöver variabel hastighet/tryckkontroll • Energieffektivitet spelar roll • Smidig drift är viktigt • Måttlig precision krävs
Välj servoventiler när:
Ultrahög precision är avgörande • Mycket snabb respons krävs • Budget möjliggör premiumprestanda • Ren miljö kan bibehållas
Typer av hydrauliska proportionella ventiler: Hitta din perfekta matchning
Efter funktion: De tre huvudkategorierna

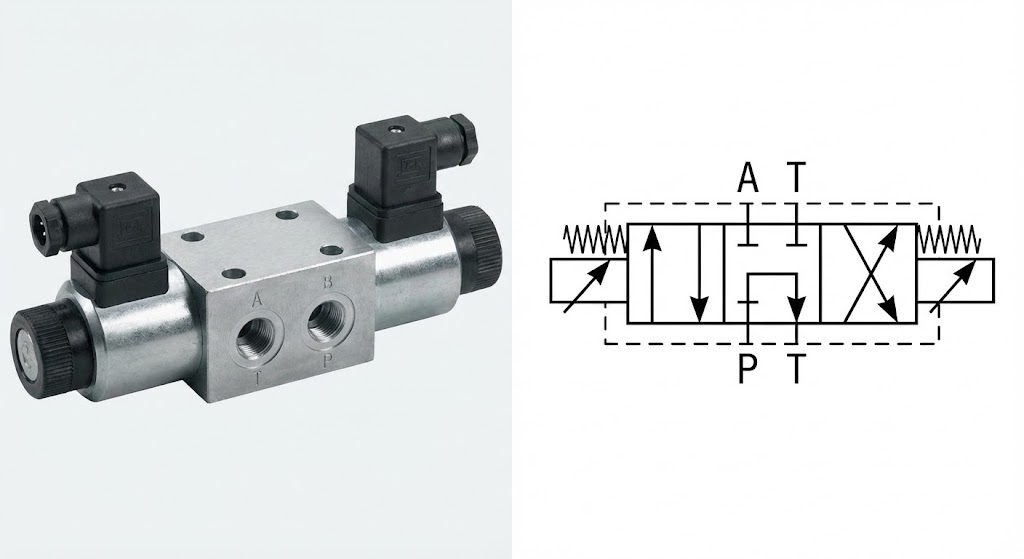

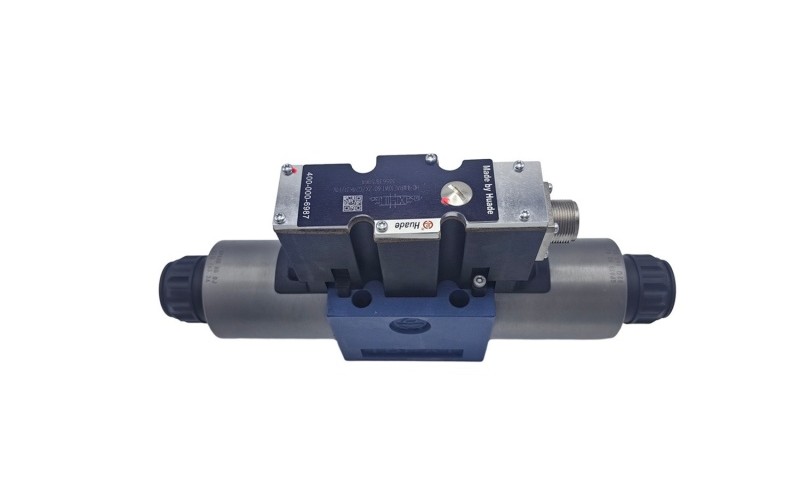

1. Proportionella riktningsventiler
Vad de gör:Styr både riktning och hastighet för hydrauliska ställdon
Tänk på det som:En smart trafikledare som inte bara dirigerar trafiken utan även kontrollerar hastighetsbegränsningar
Vanliga modeller:Bosch Rexroth 4WRA-serien, Parker D1FB-serien
Bäst för:Verktygsmaskiner, formsprutning, allmän automation

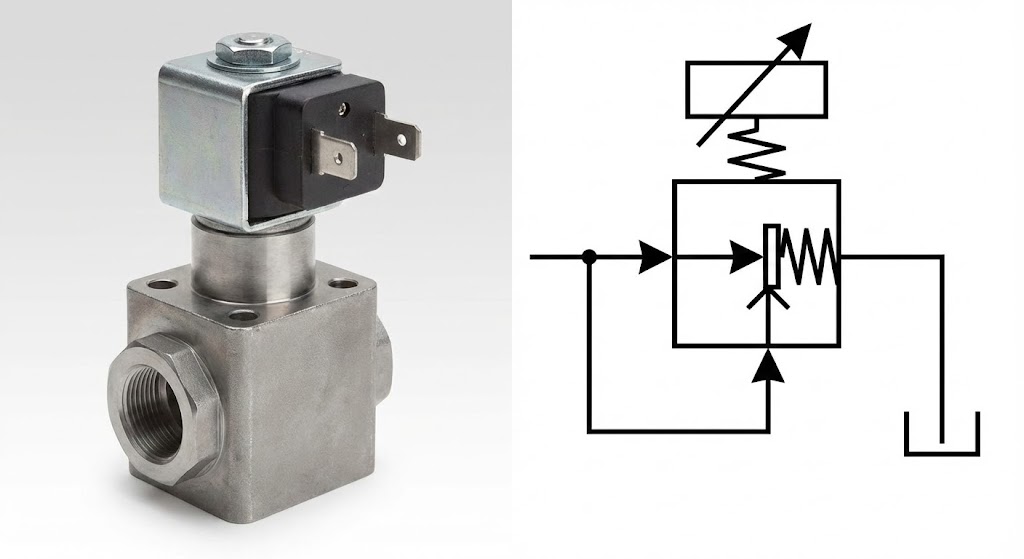

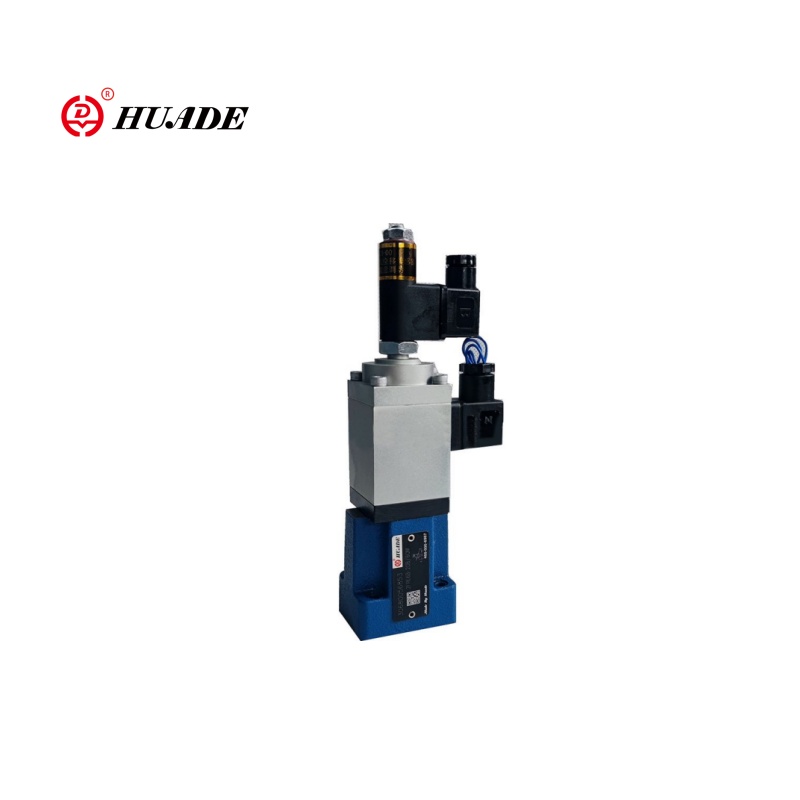

2. Proportionella tryckregleringsventiler
Vad de gör:Upprätthåll exakt systemtryck oavsett flödeskrav
Tänk på det som:En smart vattentrycksregulator som håller duschtrycket perfekt även när någon slår på diskmaskinen
Typer:Tryckavlastning, tryckreducerande, trycksekvensventiler
Bäst för:Pressoperationer, spännsystem, tryckprovning

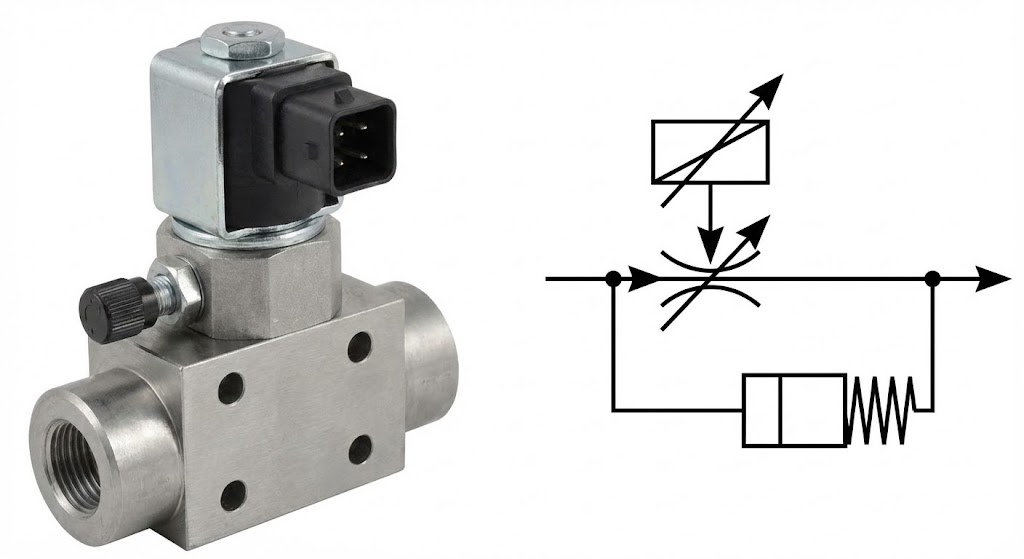

3. Proportionella flödeskontrollventiler
Vad de gör:Upprätthåll exakta flödeshastigheter oberoende av tryckförändringar
Tänk på det som:Ett farthållaresystem för hydrauliskt flöde
Inkluderar ofta:Tryckkompensatorer för lastoberoende styrning
Bäst för:Hastighetskontroll, synkroniserade operationer, mätapplikationer
Genom konstruktion: Förstå mekaniken

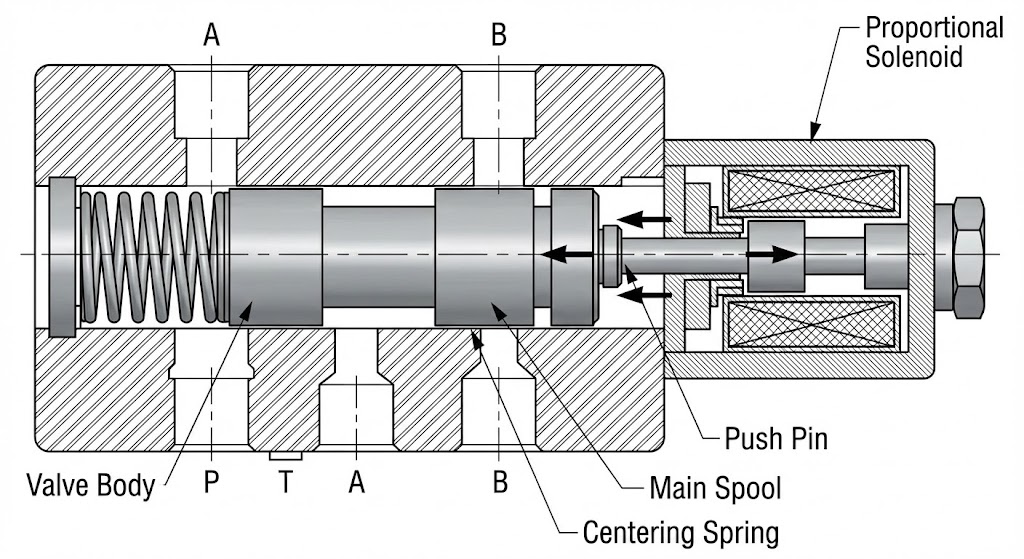

Direktverkande proportionella ventiler
• Elektromagnet flyttar huvudspolen direkt
• Enklare konstruktion, lägre kostnad
• Flödeshastigheter vanligtvis upp till 100 GPM
• Tryckklasser upp till 3 000 PSI
• Perfekt för: Mellanstora applikationer med måttliga prestandabehov

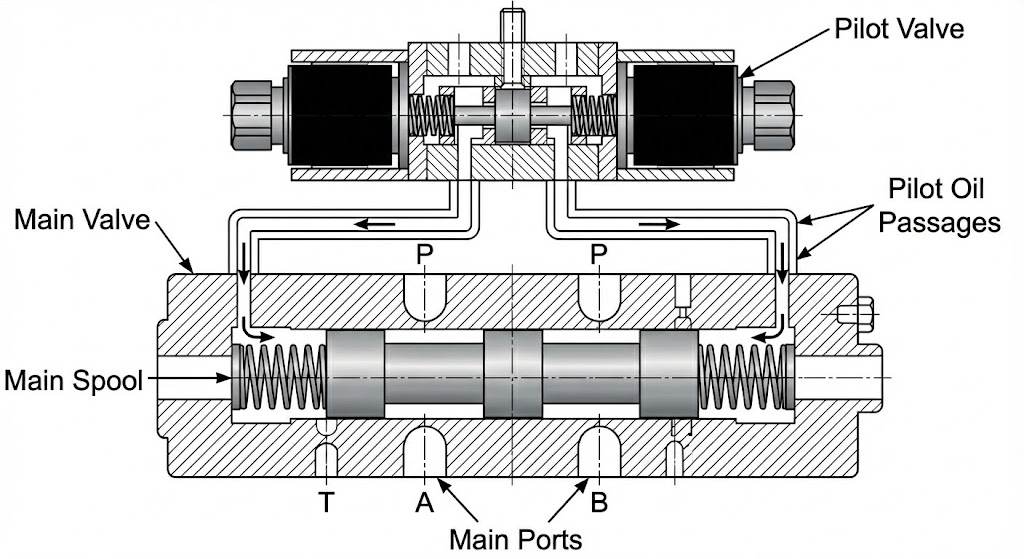

Pilotstyrda proportionella ventiler
• Liten pilotventil styr huvudventilens funktion
• Högre flödes- och tryckkapacitet
• Flödeshastigheter upp till 500+ GPM
• Tryckklasser upp till 5 000+ PSI
• Perfekt för: Stora industrisystem och mobil utrustning
Prestandaegenskaper som spelar roll: Den tekniska djupdykningen
Förstå signal-till-flöde-relationen
Hjärtat i proportionalventilens prestanda ligger i hur exakt den omvandlar elektriska signaler till hydraulisk utgång. Så här betyder nyckelspecifikationerna:
Linjäritet (±0,5 % till ±3 %)
Föreställ dig att du ritar en rak linje på millimeterpapper. Linjäritet mäter hur nära din ventils faktiska prestanda kommer den perfekta raka linjen. Bättre linjäritet innebär mer förutsägbar kontroll.
Hysteres (±0,5% till ±5%)
Detta mäter skillnaden i uteffekt när du närmar dig samma börvärde från olika håll. Tänk på det som spelet i en ratt - mindre hysteres betyder mer exakt kontroll.
Repeterbarhet (±0,1% till ±2%)
Hur konsekvent utför ventilen samma operation? Det här är som att be en basketspelare att göra frikast – bättre repeterbarhet betyder mer pålitlig prestanda.
Svarstid (5-100 millisekunder)
Hur snabbt reagerar ventilen på signalförändringar? För dynamiska applikationer förhindrar snabbare respons systeminstabilitet och förbättrar prestandan.
Matematiken bakom magin: flödesekvationer
Grundflödesekvationen för proportionella ventiler är:
Q = Cd × A × √(2ΔP/ρ)
Där:
Q = Flödeshastighet
Cd = Urladdningskoefficient
A = Ventilens öppningsområde (styrs av slidens läge)
ΔP = Tryckskillnad över ventil
ρ = vätskedensitet
Denna ekvation visar varför proportionella ventiler är så effektiva: genom att exakt styra arean (A) ger de exakt flödeskontroll oavsett tryckvariationer.
Framgångsberättelser i verkliga världen: applikationer som förvandlar industrier
Fallstudie 1: Formsprutningsrevolutionen
Utmaningen:En tillverkare av bildelar kämpade med inkonsekvent plastinsprutning, vilket orsakade 20 % skrotpriser och kundklagomål.
Lösningen:Implementering av Moog D941 proportionella ventiler för insprutningshastighet och tryckkontroll.
Processen:
• Hastighetsfas: Ventilen ger snabb, kontrollerad injektion för att fylla 95 % av mögeln
• Pack/Hold Phase: Sömlös övergång till exakt tryckkontroll
• Återställningsfas: Kontrollerad skruvrotation för nästa skottförberedelse
Fallstudie 2: Mobil utrustning Precision
Utmaningen:En krantillverkares kunder klagade över ryckiga laströrelser som orsakade säkerhetsproblem och produktivitetsförluster.
Lösningen:Danfoss PVG 48 proportionellt ventilsystem med elektroniska joysticks.
Förvandlingen:
• Före: Binär ventilstyrning orsakade abrupta start/stopp
• Efter: Jämn acceleration/retardation som matchar operatörens inmatning
• Avancerade funktioner: Lastavkännande för energieffektivitet, elektronisk kontroll för exakt positionering
Fallstudie 3: Stålverksprecision
Utmaningen:Ett stålvalsverk behövde exakt tryckkontroll för konsekvent produkttjocklek (±0,01 mm tolerans).
Lösningen:ATOS DPZO proportionella tryckventiler med integrerad återkopplingskontroll.
Innovationen:
• Tjockleksmätning i realtid återkopplas till ventilstyrning
• Automatisk tryckjustering kompenserar för materialvariationer
• Closed-loop-kontroll upprätthåller konstant kraft trots hastighetsändringar
Att välja rätt proportionell ventil: Din valguide
Steg 1: Definiera dina systemkrav
Checklista för prestandaspecifikationer:
• Maximalt systemtryck: _____ PSI
• Erforderlig flödeshastighet: _____ GPM
• Drifttemperaturområde: _____ till _____ °F
• Krav på svarstid: _____ millisekunder
• Noggrannhet krävs: ±_____ %
• Styrsignaltyp: Spänning / Ström / Digital
Steg 2: Applikationsspecifika överväganden
För tillverkning/industritillämpningar:
• Överväg ventiler med integrerad elektronik (Bosch Rexroth 4WRA-serien)
• Leta efter fältbusskommunikationsmöjligheter
• Prioritera repeterbarhet och långsiktig stabilitet
För mobil utrustning:
• Välj ventiler klassade för vibrationer och stötar (Danfoss PVG-serien)
• Tänk på miljötätningskrav
• Utvärdera strömförbrukningen för batteridrivna system
För flyg-/kritiska applikationer:
• Välj ventiler med redundant återkopplingssystem
• Överväg specialmaterial för extrema temperaturer
• Utvärdera fellägesegenskaper
