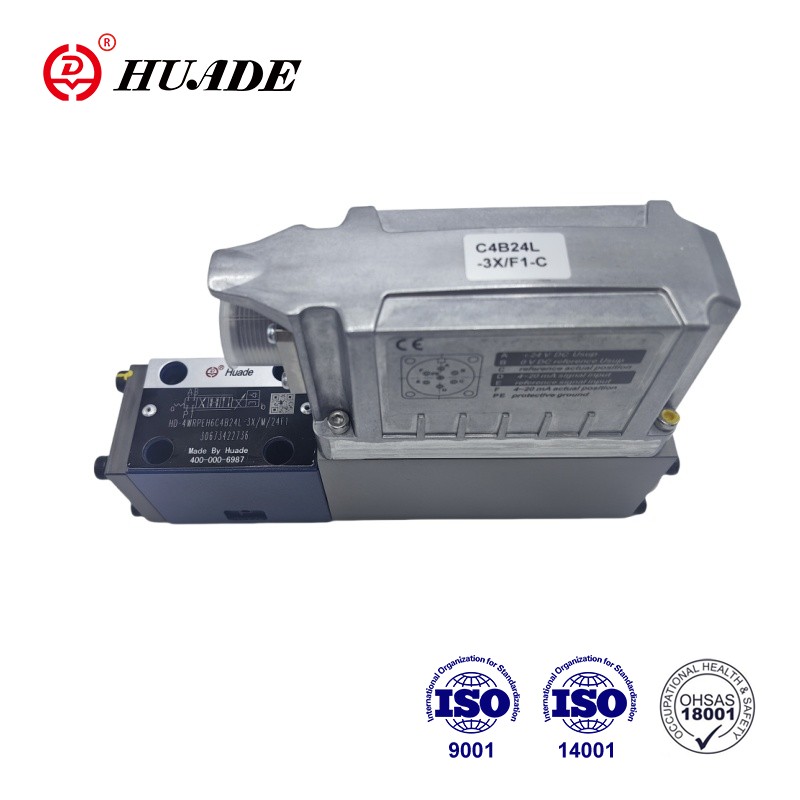

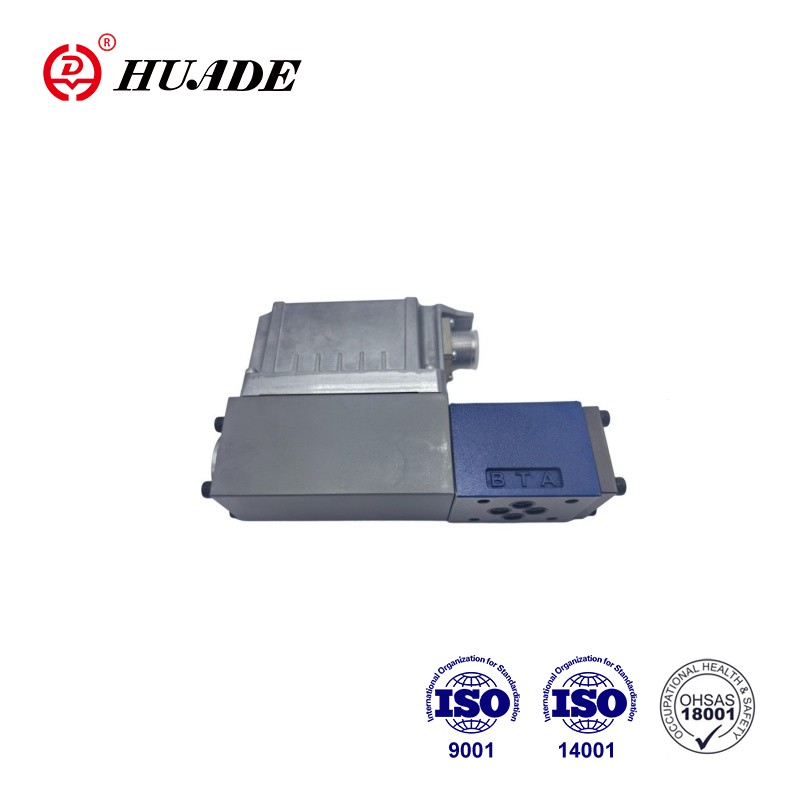

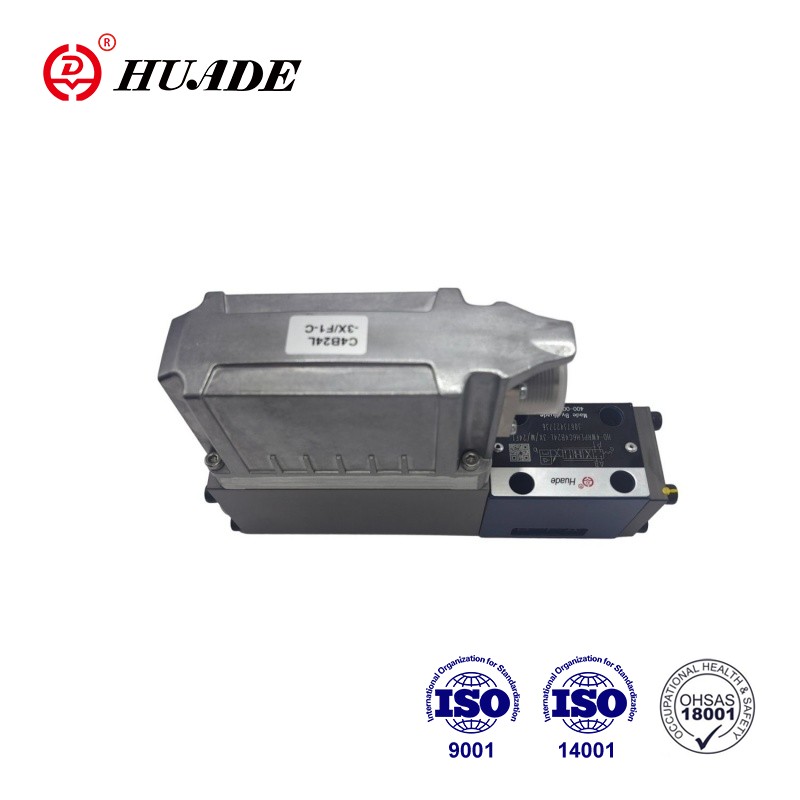

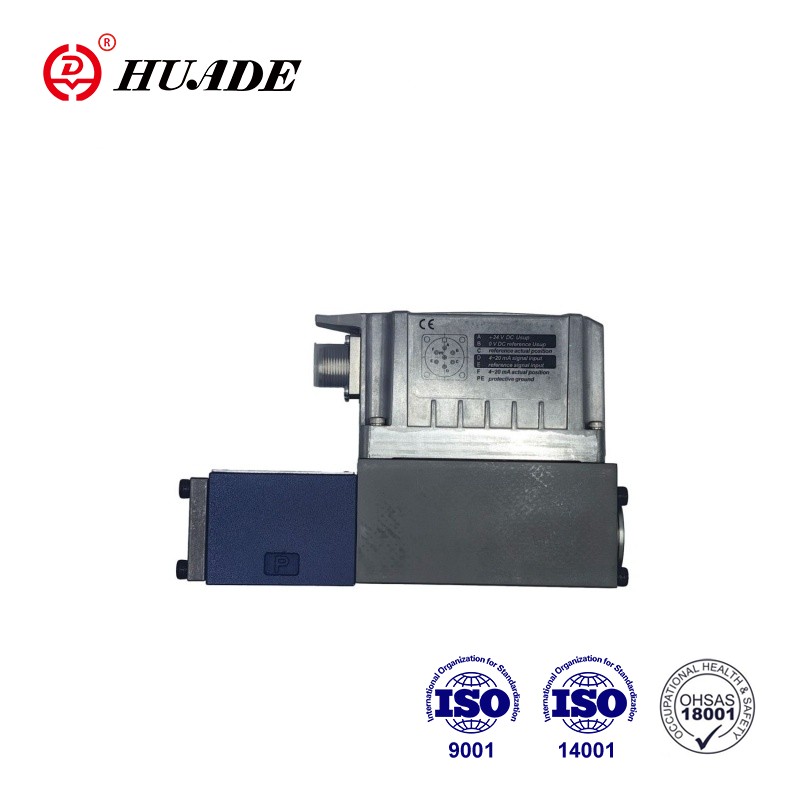

Ventiler av typ 4WRPEH 6-3X är direktmanövrerade riktningsventiler med elektrisk lägesåterkoppling och integrerad elektronik (OBE). Proportionell riktningsservoventil 4WRPEH 6-3X är en högprecisionsstyrventil som kombinerar proportionell teknik med servoteknik. 4WRPEH 6-3X används ofta i olika processflöden och utrustningsoperationer, såsom hydrauliska system inom petroleum-, kemi-, metallurgisk och andra industrier för att styra olika processflöden och utrustningsoperationer.
| Tekniska data | ||
| Allmän | ||
| Typ av anslutning | Montering av underplåt | |
| Porteringsmönster | ISO 4401-03-02-0-05 | |
| Vikt (kg) | 2.9 | |
| Installationsposition | Några | |
| Omgivningstemperaturintervall (°C) | –20 … +60 | |
| Transporttemperatur (°C) | –30 … +80 | |
| Maximal lagringstid (år) | 1 | |
| Maximal relativ luftfuktighet (ingen kondens) (%) | 95 | |
| Skyddsklass enligt EN 60529 | IP65 (om lämpliga och korrekt monterade passande kontakter används) | |
| Maximal yttemperatur (°C) | 150 | |
| MTTFD-värde enligt EN ISO 13849 (år) | 150 (för ytterligare detaljer se datablad 08012) | |
| Dess tester enligt DIN EN 60068-2-6 | ▶ Utan dämpplatta | 10 ... 2000 Hz / max 10 g / 10 cykler / 3 axlar |
| ▶ Med dämpplatta 1) | 10 ... 2000 Hz / max 10 g / 10 cykler / 3 axlar | |
| Ljudtest enligt DIN EN 60068-2-64 | ▶Utan dämpplatta | 20 … 2000 Hz / 10 gRMS / 30 g topp / 30 min. / 3 axlar |
| ▶ Med dämpplatta 1) | 20 ... 2000 Hz / 10 gRMS / 30 g topp / 24 h / 3 axlar | |
| Transportchock enligt DIN EN 60068-2-27 | ▶ Utan dämpplatta | 15 g / 11 ms / 3 stötar / 3 axlar |
| ▶ Med dämpplatta 1) | 15 g / 11 ms / 3 stötar / 3 axlar | |
| Stöt enligt DIN EN 60068-2-27 | ▶ Med dämpplatta 1) | 35 g / 6 ms / 1000 stötar / 3 axlar |
| Överensstämmelse | ▶ CE enligt EMC-direktivet 2014/30/EU, testad enligt | EN 61000-6-2 och EN 61000-6-3 |
| ▶ RoHS-direktiv | 2011/65/EU | |
| Hydraulisk | ||||||
| Maximalt drifttryck | ▶ Portar A, B, P (stång) | 350 | ||||
| ▶ Port T (bar) | 250 | |||||
| Hydraulvätska | Se tabell på sidan 7 | |||||
| Viskositetsområde | ▶ Rekommenderas (mm2/s) | 20 … 100 | ||||
| ▶ Maximalt tillåtet (mm2/s) | 10 … 800 | |||||
| Hydraulvätsketemperaturområde (genomflygning) (°C) | -20 … +70 | |||||
| Maximal tillåten grad av förorening av hydraulvätskan; renhetsklass enligt ISO 4406 (c) | Klass 18/16/13 3) | |||||
| Märkflöde (∆p = 35 bar per styrkant) 4) (L/min) | 4 | 12 | 15 | 24/25 | 40 | |
| Användningsbegränsning (∆p) med avseende på övergången till felsäker (värden gäller för summerad kant) | ▶ Symboler C3, C5, C (stapel) | 350 | 350 | 350 | 350 | 160 |
| ▶ Symboler C1, C4 (stapel) | 350 | 350 | 280 | 250 | 100 | |
Drag:
▶Pålitlig - beprövad och robust design
▶Safe - felsäkert läge för styrspolen i avstängt tillstånd
▶Energieffektiv - inget behov av pilotolja
▶Hög kvalitet - kontrollspole och hylsa i servokvalitet
▶Flexibel - lämplig för positions-, hastighets- och tryckkontroll
▶Precis - hög responskänslighet och liten hysteres
▶IO-Link-gränssnitt, tillval. Användning av ventilen med IO-Link som avstängningselement upp till kategori 3, PL d enligt EN 13849-1.
Ansökan:
Proportionell riktningsservoventil 4WRPEH 6-3X används i stor utsträckning inom området industriell automation, vindturbiner, verktygsmaskinstyrning, ingenjörsmaskiner, flyg-, varvs- och marinteknik.
Uppställning
HD-4WRPEH högresponsventilen består huvudsakligen av:
▶ Ventilhus med kontrollspole och hylsa i servokvalitet (1)
▶ Styrmagnet med lägesgivare (2)
(valfritt med elektronikskyddsmembran (5))
▶ Inbyggd elektronik (OBE) (3) med analogt eller IO-Link-gränssnitt (4) (valfritt med dämpning
platta (6))
Fungera
Den integrerade elektroniken (OBE) jämför det specificerade kommandovärdet med det aktuella positionsvärdet. Vid kontrollavvikelser aktiveras slagsolenoiden. På grund av den ändrade solenoidkraften justeras styrspolen mot fjädern. Slag/kontrollspolens tvärsnitt styrs proportionellt mot kommandovärdet. Vid ett förinställt kommandovärde på 0, justerar elektroniken styrspolen mot fjädern till mittläge. I avaktiverat tillstånd är fjädern ospänd till maximalt och ventilen i felsäkert läge.
Säkerhetsfunktion (IO-Link avstängning)
Genom att stänga av matningsspänningen på IO-Link master (Klass B-Port), stift 2 och 5, kan IO-Link ventilen stängas av på ett säkert sätt. Efter avstängning av matningsspänningen ställs ventilens styrslid i felsäkert läge. För att även garantera den hydrauliska förutsättningen för säkerhetsavstängningen måste även överlappningen av styrspolen/hylsan beaktas.
Tillräcklig överlappning garanteras av symbolerna C3, C5, C4 och C1.
Säker avstängning är inte en del av IO-Link-ventilen och måste beaktas för en säker konstruktion av maskinen.
Styr solenoid avstängning
I händelse av följande fel är styrmagneterna strömlösa av den integrerade elektroniken (OBE) och styrspolen är inställd på felsäkert läge:
▶ Underskrider den lägsta matningsspänningen
▶ Endast vid gränssnittet "F1":
– Underskrider det lägsta strömkommandovärdet på 2 mA (inkluderar kabelbrott på kommandovärdesraden (strömslinga))
▶ Endast vid gränssnittet "L1":
– Aktivera inaktiv kommunikationsavbrott (vakthund)
– Vid internt IO-Link-fel
▶ Endast vid gränssnitt "C6":
– Släpp dessutom inaktiv
Dämpningsplatta "D"
Dämpplattan minskar accelerationsamplituderna på den inbyggda elektroniken (frekvenser >300 Hz).
Varsel:
Användning av dämpningsplattan rekommenderas inte för tillämpningar med huvudsakligen lågfrekvent excitation
Elektronikskyddsmembran "-967"
För att förhindra kondensbildning i den integrerade elektronikens (OBE) hölje kan ett elektronikskyddsmembran (5) användas.
Rekommenderas för användning utanför industristandardförhållanden med hög luftfuktighet i omgivningen och betydande cykliska temperaturförändringar (t.ex. utomhus).
Symboler för Proportionell riktningsservoventil 4WRPEH 6-3X
