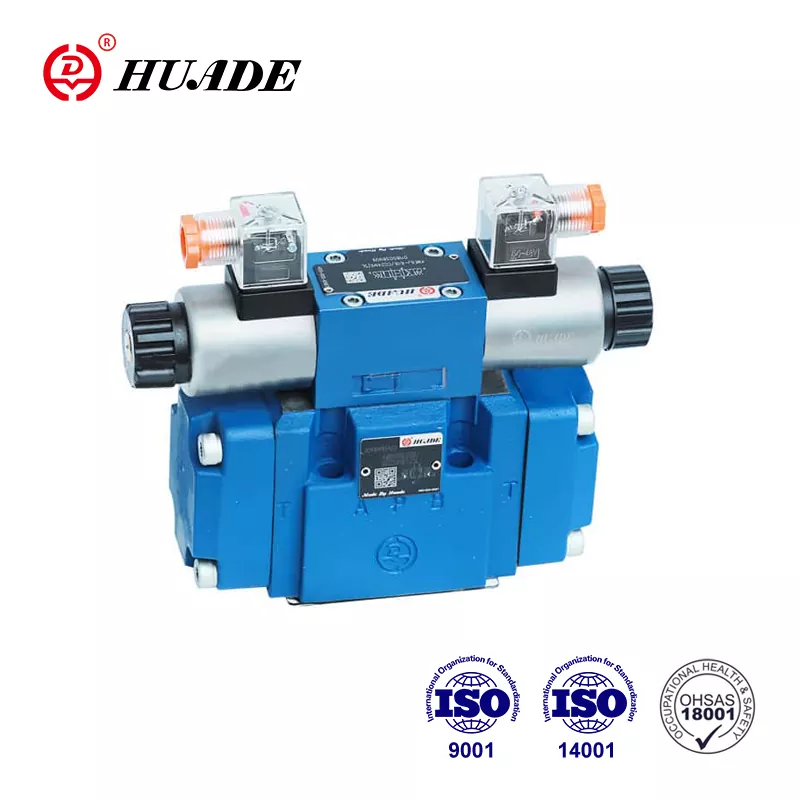

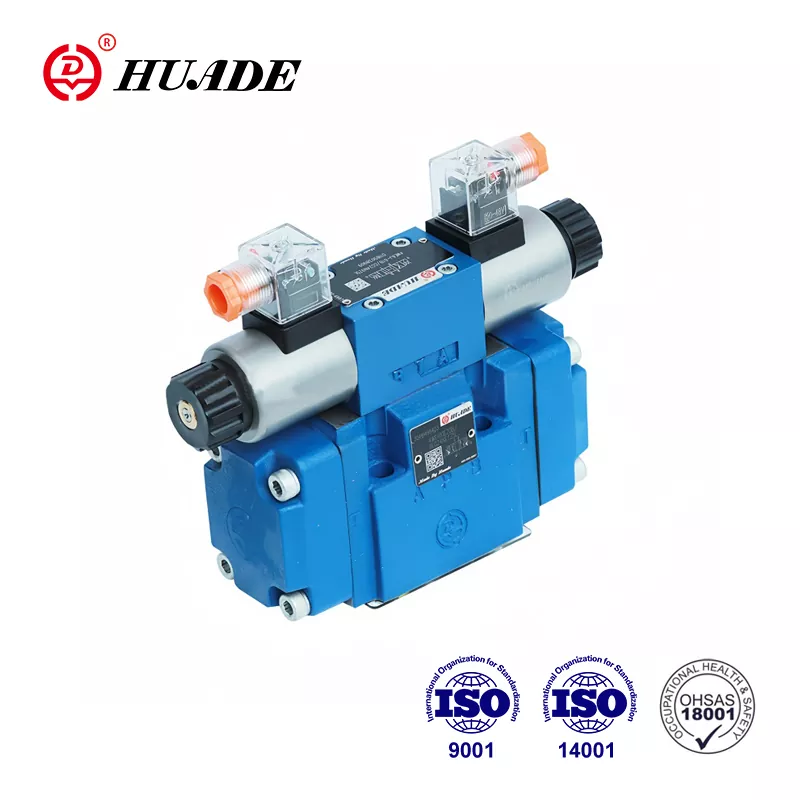

När du arbetar med kraftiga hydraulsystem kan valet av rätt riktningsventil göra eller bryta din operation. Bosch Rexroth 4WEH 16 J är en av de komponenter som erfarna ingenjörer litar på för krävande industriella tillämpningar. Denna ventil har förtjänat sitt rykte genom pålitlig prestanda i formsprutningsmaskiner, metallformningspressar och anläggningsutrustning där fel helt enkelt inte är ett alternativ.
4WEH 16 J representerar en specifik konfiguration inom Bosch Rexroths WEH-serie av elektrohydrauliska pilotstyrda riktningsventiler. Beteckningen säger en hel del om du vet hur den ska läsas. "16" anger den nominella storleken (NG16), vilket motsvarar CETOP 7 monteringsstandarder. "J" beskriver spolfunktionen, speciellt en 4-vägs, 3-positions stängd centerdesign. Att förstå vad dessa specifikationer betyder i praktiska termer hjälper dig att avgöra om denna ventil passar din applikation.
Vad gör 4WEH 16 J annorlunda
Riktningsventilen 4WEH 16 J arbetar med ett tvåstegs pilotsystem. Istället för att direkt flytta huvudspolen med elektromagneter, använder denna ventil små pilotventiler för att styra hydraultrycket som förskjuter den större huvudspolen. Detta tillvägagångssätt kräver mindre elektrisk kraft samtidigt som det kontrollerar betydande hydrauliska flöden. Standardversionen körs på 24 VDC, vilket gör den kompatibel med de flesta industriella styrsystem utan att kräva speciell elektrisk infrastruktur.
Ventilen kan hantera tryck upp till 350 bar i sin H-versionskonfiguration, vilket översätts till cirka 5 076 psi. För flödeskapacitet ligger det nominella maxvärdet på 300 liter per minut, även om faktisk prestanda beror på tryckfallet över ventilen. Dessa specifikationer placerar 4WEH 16 J i kategorin tunga industriventiler snarare än mobil utrustning eller lätta applikationer.
Vikten spelar roll när du planerar installationer och underhållsprocedurer. Med en vikt på 9,84 kg (cirka 21,7 pund) är ventilen inte något du slentrianmässigt flyttar runt, men den är hanterbar med korrekt hantering. Den omfattande konstruktionen bidrar till hållbarhet i tuffa industrimiljöer där vibrationer, temperatursvängningar och föroreningar är dagliga problem.
Det stängda centrets design och systemkompatibilitet
"J"-spolkonfigurationen definierar hur riktningsventilen 4WEH 16 J beter sig i sitt neutrala läge. När ventilen sitter i mittläget utan någon elektrisk signal pålagd är alla fyra portarna – P (tryck), A och B (arbetsportar) och T (tank) – blockerade. Detta slutna centrumarrangemang tjänar ett specifikt syfte i moderna hydraulsystem.
Stängda centrumventiler fungerar exceptionellt bra med tryckkompenserade pumpar med variabelt deplacement. När ventilen blockerar alla portar i neutralläge, ökar systemtrycket tills det signalerar pumpen att minska flödet till nästan noll. Detta förhindrar att pumpen ständigt kör vätska genom en avlastningsventil, vilket skulle slösa energi och generera överdriven värme. I en tid då energikostnaderna spelar roll och miljöbestämmelserna skärps, blir denna effektivitetsfördel betydande.
Avvägningen involverar systemdesignkomplexitet. Stängda centersystem kräver noggrann uppmärksamhet på tryckspikar under ventilbyte. När riktningsventilen 4WEH 16 J växlar från blockerat centrum till ett driftläge kan den plötsliga öppningen skapa trycktransienter. Ingenjörer åtgärdar vanligtvis detta genom strypningsinsatser (identifierade med "B"-koder i beställningssystemet) eller genom att lägga till externa stötavlastningsventiler som reagerar snabbare än huvudsystemets avlastning.
Hur tvåstegsdrift faktiskt fungerar
Den pilotstyrda konstruktionen av 4WEH 16 J involverar två distinkta kontrollsteg. Det första steget består av en liten pilotventil av WE6-typ som styrs av solenoider med våtstift. När du aktiverar en solenoid, flyttar den pilotventilen, vilket leder pilottrycket från X-porten in i kontrollkamrarna i ändarna av huvudspolen. Detta pilottryck övervinner centreringsfjädrarna och flyttar huvudspolen för att ansluta lämpliga flödesvägar.
Det andra steget är själva huvudspolens rörelse. När pilottrycket byggs upp i kontrollkammaren trycker det mot spolområdet och genererar tillräckligt med kraft för att flytta spolen mot centreringsfjädrarna och eventuella tryckkrafter som verkar på spolen. Huvudspolen öppnar sedan anslutningarna mellan portarna – antingen P till A med B till T, eller P till B med A till T, beroende på vilken solenoid du aktiverade.
Detta tvåstegsarrangemang kräver ett pilottryck mellan 5 och 12 bar för att fungera korrekt. Pilotförsörjningen kommer vanligtvis från huvudsystemets tryck genom interna passager, även om du kan ange extern pilotförsörjning för vissa applikationer. Omkopplingstiden är cirka 100 millisekunder, vilket är långsammare än direktverkande ventiler men acceptabelt för de flesta industrimaskiner där cykeltiderna mäter i sekunder snarare än millisekunder.
Elkrav och styralternativ
Standard riktningsstyrventil 4WEH 16 J-konfigurationer använder 24 VDC solenoider, betecknade som G24 i beställningskoden. Solenoiddesignen med våt stift innebär att spolen sitter i direkt kontakt med hydraulvätska, vilket hjälper till med kylning men kräver att spolen tätas mot vätskan. Dessa solenoider drar vanligtvis runt 1,5 till 2 ampere när de är spänningssatta, vilket representerar en blygsam elektrisk belastning som de flesta PLC:er och styrsystem hanterar lätt.
Ventilen erbjuder valfri manuell överstyrning, kodad som N9 i position 11 i beställningssystemet. Detta manuella ställdon av dold typ låter tekniker flytta ventilen för hand under driftsättning, felsökning eller nödsituationer. Du stöter inte på den av misstag under normal användning, men den är tillgänglig när du behöver den. Den här funktionen visar sig vara värdefull när du installerar nya system eller diagnostiserar problem utan att köra de elektriska kontrollerna.
Elektriska anslutningar följer DIN EN 175301-803 standarder i K4-konfigurationen, med separata kontakter för varje solenoid. Detta arrangemang ger flexibilitet i kabeldragningen och förenklar felsökning eftersom du kan koppla bort enskilda solenoider utan att påverka andra. Vissa applikationer kan specificera alternativa kontakttyper beroende på kopplingsskåpets inställningar och miljöskyddskrav.
Tryckbetyg och prestationsgränser
Det maximala drifttrycket för portarna P, A och B når 350 bar när du beställer H-versionen. Standardversioner är klassade till 280 bar, vilket fortfarande täcker de flesta industriella applikationer. Tankporten (T) arbetar vanligtvis vid lägre tryck, ofta bara några bar över atmosfären såvida du inte har att göra med mottryck från långa returledningar eller förhöjda tankplatser.
Dessa tryckvärden representerar kontinuerliga driftgränser, inte tillfälliga toppar. När riktningsventilen 4WEH 16 J växlar läge kan trycktransienter överstiga stationära värden med 50 % eller mer under korta perioder. Korrekt systemdesign inkluderar övertrycksventiler inställda 10-15 % över maximalt driftstryck för att fånga upp dessa transienter innan de skadar komponenterna. Ventilen i sig klarar enstaka tryckspikar som överstiger märkvärdena, men långvarig drift över märkvärden kommer att förkorta livslängden.
Flödeskapacitet interagerar med tryck på sätt som är viktiga för verkliga tillämpningar. Det nominella värdet 300 l/min antar specifika tryckfallsvärden över ventilen. Om du kör med lägre flödeshastigheter minskar tryckfallet. Tryck mot maximalt flöde och tryckfallet ökar, vilket innebär att din pump måste generera högre tryck för att övervinna både ventilmotståndet och belastningen. Tillverkarens flödeskurvor visar dessa samband, och du bör konsultera dem när du dimensionerar pumpar och uppskattar systemets effektivitet.
Att tänka på vid montering och installation
Riktningsventilen 4WEH 16 J följer ISO 4401-07-07-0-05 standarder, vilket säkerställer kompatibilitet med CETOP 7 monteringsytor. Denna standardisering innebär att du potentiellt kan ersätta ventiler från olika tillverkare utan att göra om monteringsgrenröret, även om du bör verifiera att alla specifikationer matchar innan du försöker byta ut dem. Monteringsbultsmönstret, portens placeringar och övergripande kuvertmått följer industristandarder som har funnits i årtionden.
Installation kräver uppmärksamhet på flera faktorer utöver att bara skruva fast ventilen till ett grenrör. Pilottillförselkonfigurationen, indikerad av position 12 i beställningskoden, bestämmer hur pilot- och dräneringsolja flödar genom systemet. Standardkonfigurationen använder extern pilotförsörjning och extern dränering, som isolerar ventilens interna passager från mottryck i tankledningen. Denna inställning fungerar bäst för applikationer där tankledningen kan se förhöjt tryck från andra komponenter.
Alternativa konfigurationer inkluderar intern pilotförsörjning med extern avlopp (kod E) eller helt intern tillförsel och avlopp (kod ET). Det helt interna alternativet förenklar VVS men gör ventilen känslig för mottryck i tankledningen. Om tankledningstrycket överstiger några bar kan det störa pilotdriften och orsaka trög eller ofullständig växling. De flesta ingenjörer föredrar extern dränering (Y-port) konfigurationer för kritiska applikationer där tillförlitlighet är viktigare än förenklad VVS.
Temperatur- och vätskekompatibilitet
Drifttemperaturintervallet sträcker sig från -20°C till +80°C för standardtätningsmaterial. Detta sortiment täcker de flesta industriella miljöer, även om extremt kalla installationer kan kräva värmesystem eller alternativa tätningsblandningar. Den övre gränsen på 80°C representerar kontinuerlig drifttemperatur. Korta avvikelser till 90°C eller något högre skadar inte omedelbart ventilen, men ihållande höga temperaturer påskyndar tätningsförsämring och ökar internt läckage.
Riktningsventilen 4WEH 16 J levereras som standard med NBR (nitrilgummi) tätningar, lämplig för petroleumbaserade hydrauloljor som HL och HLP kvaliteter. Om din applikation involverar brandbeständiga vätskor, syntetiska estrar eller drift vid högre temperaturer, bör du specificera FKM (fluoroelastomer) tätningar med V-koden i position 14. FKM hanterar temperaturer upp till 120°C och står emot ett bredare spektrum av kemikalier, även om det kostar mer och kan ha olika kompressionsegenskaper.
Vätskerenhet påverkar direkt ventilens livslängd. De snäva avstånden mellan spolen och hålet (vanligtvis 5-15 mikrometer) betyder att föroreningspartiklar kan orsaka faststickning, överdrivet slitage eller oregelbunden drift. Mål renhetsnivåer på ISO 4406 16/13 eller bättre, vilket kräver filtrering inom 10 mikrometersområdet med betaförhållanden på 75 eller högre. Regelbunden oljeanalys hjälper dig att fånga föroreningsproblem innan de orsakar fel.
Förstå spolcentreringsmetoder
Standard riktningsstyrventil 4WEH 16 J-konfigurationer använder fjädercentrering, vilket innebär att mekaniska fjädrar trycker tillbaka spolen till neutralläge när du kopplar bort båda solenoiderna. Detta tillvägagångssätt ger tillförlitlig centrering och positiv positionering utan att kräva kontinuerlig elektrisk kraft. Fjädrarna genererar tillräckligt med kraft för att övervinna friktion och eventuell kvarvarande tryckobalans, vilket säkerställer att spolen når mittläget även om systemet inte är perfekt symmetriskt.
Hydraulisk centrering, indikerad med H-kod i position 05, använder pilottryck istället för fjädrar för att hålla spolen centrerad. Det här alternativet passar applikationer med hög tröghetsbelastning där fjädercentrering kan göra att spolen glider något under transienta krafter. Hydraulisk centrering ger styvare positionering och bättre motståndskraft mot stötbelastningar, även om det kräver pilottryck för att centreringen ska fungera. Om du tappar styrtrycket med hydraulisk centrering kanske spolen inte återgår till centrering på ett tillförlitligt sätt.
Valet mellan fjäder och hydraulisk centrering innebär avvägningar. Fjädercentrering erbjuder enkelhet och fungerar även under systemavstängningssekvenser. Hydraulisk centrering ger bättre positionsstabilitet under dynamiska belastningar men lägger till ett beroende av pilottryckets tillgänglighet. De flesta industriella applikationer använder fjädercentrering om inte specifika lastegenskaper kräver ökad stabilitet hos hydraulisk centrering.
Hanterar växlingsdynamik och tryckspikar
Omkopplingstiden på 100 millisekunder för riktningsventilen 4WEH 16 J återspeglar pilotdriften i två steg. Denna fördröjning inkluderar tiden för pilotventilen att skifta, pilottrycket att byggas in i kontrollkammaren och huvudspolen att flytta till sitt nya läge. Medan 100 millisekunder låter snabbt i mänskliga termer, representerar det flera hundra varv för en motor som går med 1 800 rpm eller betydande rörelse för en cylinder som arbetar med hög hastighet.
Under detta växlingsintervall kan trycket öka när flödesvägarna stängs innan nya banor öppnas helt. Svårighetsgraden beror på systemets dynamik, inklusive pumpflöde, ackumulatorkapacitet och lasttröghet. Ingenjörer använder flera tekniker för att hantera dessa transienter. Strypskär med koder som B12 (1,2 mm öppning) begränsar flödet under växling, saktar ner övergången och minskar tryckspikar. Externa stötventiler, inställda strax över normalt arbetstryck, kan spricka upp kort för att absorbera transienter.
Ett annat tillvägagångssätt involverar justering av pilotventilens egenskaper med hjälp av S- eller S2-koder i position 13 i beställningssystemet. Dessa modifieringar ändrar pilotventilens geometri för att ändra hur snabbt pilottrycket byggs upp, vilket påverkar huvudspolens växlingshastighet. Långsammare växling minskar tryckspikar men ökar cykeltiden. Att hitta rätt balans kräver testning med din specifika applikation, och många ingenjörer börjar med standardkonfigurationer innan de lägger till ändringar om transienter visar sig vara problematiska.
Jämförelse med alternativa ventiltyper
Riktningsventilen 4WEH 16 J konkurrerar med olika alternativ på den industriella ventilmarknaden. Eaton Vickers erbjuder DG5V-8-H-serien, som använder CETOP 7-montering (kallad storlek 8 i Vickers nomenklatur) och hanterar liknande tryckklasser. Parkers D41VW-serie och Moogs D66x-ventiler riktar sig också mot samma applikationsutrymme. Varje tillverkare har lite olika funktioner och prestandaegenskaper.
Flödesklassificeringar varierar beroende på tillverkare, delvis på grund av olika klassificeringsstandarder. Vissa tillverkare citerar maximalt flöde vid lägre tryckfall, vilket gör att deras specifikationer ser mer imponerande ut men återspeglar inte verkliga prestanda. När du jämför ventiler måste du undersöka faktiska flödeskurvor vid ditt arbetstryck istället för att enbart förlita dig på maximala flödessiffror. 4WEH 16 J:s kapacitet på 300 l/min är konservativ och kan uppnås i typiska applikationer.
Leveranstider är ett praktiskt övervägande. 4WEH 16 J kan ha ledtider som sträcker sig till 21 veckor för vissa konfigurationer, vilket kräver planering i förväg och eventuellt ha kritiska reservdelar i lager. Alternativa leverantörer kan erbjuda kortare ledtider, och kvalificerande säkerhetskopieringskällor är meningsfulla för produktionskritiska applikationer. Se bara till att ersättningsventiler matchar alla specifikationer, inklusive monteringsmått, flödeskapacitet, tryckklasser och svarsegenskaper.
Underhållskrav och livslängd
Korrekt underhåll förlänger livslängden för riktningsventilen 4WEH 16 J avsevärt. Regelbundna oljebyten och filterbyten förhindrar att föroreningar samlas i de snäva utrymmena mellan spolen och hålet. De flesta hydraulsystem drar nytta av oljebyten var 2 000 till 4 000 driftstimme, även om driftsförhållanden och oljeanalysresultat bör vägleda det faktiska schemat.
Tätningsslitage representerar den primära livslängdsbegränsande faktorn för hydrauliska ventiler. När tätningar försämras ökar det interna läckaget, vilket leder till trög drift, minskad effektivitet och så småningom fullständigt misslyckande med att växla. NBR-tätningar håller vanligtvis 10 000 till 20 000 timmar i ren olja vid måttliga temperaturer. FKM-tätningar kan hålla längre, särskilt vid förhöjda temperaturer där NBR skulle brytas ned snabbt. Att se efter ökande växlingstider eller cylinderavdrift indikerar tätningsslitage och föreslår kommande underhållsbehov.
Tätningssatser finns tillgängliga (artikelnummer R900306345 för vissa konfigurationer) som inkluderar alla slitdelar. Att bygga om en ventil kräver rena arbetsförhållanden, rätt verktyg och uppmärksamhet på renlighet. Många verksamheter föredrar att byta in ombyggda reservventiler under produktionstimmar och bygga om trasiga ventiler under schemalagda underhållsperioder. Detta tillvägagångssätt minimerar stilleståndstiden och säkerställer att tekniker kan ta den tid som behövs för korrekt rengöring och inspektion.
Felsökning av vanliga problem
När riktningsventilen 4WEH 16 J inte växlar eller växlar ofullständigt, finns flera potentiella orsaker. Börja med den elektriska sidan genom att kontrollera att solenoiderna får rätt spänning och ström. En multimeter kan bekräfta spänningen vid kontakten, och strömmätning verifierar att spolen inte är öppen eller kortsluten. Den manuella överstyrningen (N9) låter dig testa om ventilen kan växla mekaniskt även om den elektriska styrningen inte fungerar.
Otillräckligt pilottryck orsakar trög eller ofullständig växling. Mät trycket vid X-porten för att verifiera att det ligger inom intervallet 5-12 bar. Lågt pilottryck kan bero på ett igensatt pilotfilter, begränsningar i pilotmatningsledningar eller problem med själva pilotventilen. Högt mottryck i tankledningen (med interna dräneringskonfigurationer) kan också minska det effektiva pilottrycket genom att motverka pilotsignalen.
Kontamineringsrelaterad stickning visar sig vanligtvis som intermittenta problem eller ventiler som växlar åt ena hållet men inte i den andra. Om du misstänker kontaminering, kontrollera oljans renhet och undersök filter för ovanliga skräp. Ibland kan du frigöra en ventil som har fastnat genom att upprepade gånger aktivera solenoiderna medan du knacka försiktigt på ventilhuset med en mjuk klubba, även om detta bara ger tillfällig lättnad. Korrekt rengöring eller utbyte blir nödvändigt för en permanent fix.
Kostnadsöverväganden och upphandlingsstrategi
Marknadspriset för riktningsventilen 4WEH 16 J varierar vanligtvis från $1 300 till $2 000 beroende på konfiguration, kvantitet och leverantör. Anpassade alternativ som specialtätningar, hydraulisk centrering eller modifierade responsegenskaper pressar priserna mot den högre änden. Volymköp säkrar ofta rabatter, och att etablera en relation med en distributör kan förbättra både prissättning och leveranstider.
De utökade ledtiderna för vissa konfigurationer gör att du måste planera upphandlingen noggrant. För produktionskritiska tillämpningar är det meningsfullt att ha en reservventil i lager trots kapitalkostnaden. Beräkna kostnaden för stillestånd för din verksamhet – om en timmes förlorad produktion överstiger kostnaden för en reservventil blir affärsplanen för inventering enkel. Vissa verksamheter har en pool av ombyggda ventiler som de roterar genom service som förebyggande ersättningar.
Betalningsalternativen varierar beroende på leverantör och region. Vissa distributörer på marknader som Indien erbjuder EMI-planer (likställt med månatlig avbetalning) som fördelar kostnaderna över tiden, vilket kan hjälpa till med kassaflödeshantering. Standardvillkor kan vara netto 30 eller netto 60 dagar. För stora beställningar eller pågående relationer är det meningsfullt att förhandla fram förmånliga betalningsvillkor som en del av det totala värdepaketet.
Bästa metoder för systemintegration
Att integrera riktningsventilen 4WEH 16 J i ett hydraulsystem kräver uppmärksamhet på flera faktorer utöver själva ventilen. Designen med stängt centrum fungerar bäst med pumpar med variabelt deplacement som kan minska flödet som svar på systemtrycket. Pumpar med fast deplacement kräver kontinuerligt flöde genom en avlastningsventil i neutralläge, vilket slösar energi och genererar värme. Om du har fastnat med en fast pump, överväg om en design med öppen centerventil kan fungera bättre.
Grenrörsdesign påverkar prestanda och servicevänlighet. Att porta ventilen direkt till ett grenrör förenklar VVS men gör ventilbyte mer involverat eftersom du behöver tömma grenröret och bryta flera anslutningar. Vissa konstruktioner använder sandwichplattor eller underplåtar som låter dig ta bort ventilen samtidigt som andra hydrauliska anslutningar bibehålls. Avvägningen innebär ökade kostnader och något större installationsvolym.
Kretsskydd förtjänar noggrann eftertanke. En direktverkande avlastningsventil parallellt med riktningsventilen 4WEH 16 J kan fånga upp trycktransienter snabbare än huvudsystemets avlastning. Ställ in denna stötventil ca 30-50 bar över normalt drifttryck så att den inte stör den normala driften utan öppnar snabbt under transienter. Flödeskapaciteten behöver bara hantera korta spikar, så en relativt liten ventil fungerar bra.
Applikationsexempel och användningsfall
Formsprutningsmaskiner representerar en vanlig applikation för 4WEH 16 J. Dessa maskiner kräver pålitlig kontroll av stora hydraulcylindrar som ger klämkraft och insprutningstryck. Designen med stängt centrum matchar väl med de variabla pumpsystemen som vanligtvis används i moderna formningsmaskiner. Cykeltider uppmätta i sekunder anpassar sig till ventilens 100 millisekunders omkopplingshastighet utan påföljder.
Metallformningspressar använder riktningsstyrventiler för att placera kolvar och styra formningsoperationer. Pressapplikationer involverar ofta höga krafter vid relativt låga hastigheter, vilket innebär högt tryck men måttliga flödeshastigheter. 350 bars tryckklassificering av H-versionen 4WEH 16 J hanterar dessa laster bekvämt. Den robusta konstruktionen står emot de stötbelastningar och vibrationer som är vanliga i pressmiljöer.
Anläggningsutrustning som grävmaskiner och lastare kan använda dessa ventiler i vissa applikationer, även om mobil utrustning oftare använder lastavkännande system med olika ventilkonfigurationer. Stationär anläggningsutrustning som betongpumpar eller materialhanterare kan dra nytta av 4WEH 16 J:s funktioner. Det viktigaste är att matcha ventilens egenskaper till applikationens cykeltid, belastningsprofil och miljöförhållanden.
Att fatta det slutgiltiga beslutet
Att välja riktningsventil 4WEH 16 J innebär att man utvärderar om dess egenskaper matchar dina applikationskrav. Designen med slutet centrum, pilotdriften och CETOP 7-monteringen gör den lämplig för specifika typer av system. Om du arbetar med pumpar med variabelt deplacement, behöver högtryckskapacitet och klarar av svarstiden, förtjänar denna ventil seriöst övervägande.
Beställningskodsystemet kräver noggrann uppmärksamhet för att välja rätt konfiguration. Position 01 bestämmer tryckklassificering (H för 350 bar), position 10 ställer in spänningen (G24 för 24 VDC), och position 12 styr pilotmatningskonfigurationen. Att ta sig tid att förstå dessa koder och rådgöra med teknisk support förhindrar beställningsmisstag som leder till förseningar och potentiella kompatibilitetsproblem.
Tänk på den totala ägandekostnaden, inte bara det ursprungliga inköpspriset. Ta hänsyn till energieffektivitetsvinsterna från designen av stängt centrum, underhållskrav, förväntad livslängd och reservdelstillgänglighet. En ventil som kostar mer initialt men ger bättre tillförlitlighet och lägre energiförbrukning visar sig ofta vara billigare under sin livstid. 4WEH 16 J har etablerat en meritlista inom industriella applikationer, vilket minskar risken för oväntade problem och ger förtroende för långsiktig prestanda.
