När ditt hydraulsystem börjar fungera är boven ofta en utsliten riktningsventil. Om du arbetar med Bosch Rexroth-utrustning har du förmodligen stött på 4WE6-serien någon gång. Dessa ventiler är arbetshästar inom industriell hydraulik, men de håller inte för evigt. Att förstå hur man byter ut en Rexroth riktningsventil 4WE6 korrekt kan spara tid, pengar och mycket frustration.
Rexroth riktningsventil 4WE6 är vad som kallas en solenoidmanövrerad riktningsventil. Den styr flödet av hydraulvätska i ditt system och riktar den dit den behöver gå. När denna ventil går sönder kan din utrustning vägra att röra sig, reagera långsamt eller bete sig oförutsägbart. Innan du skyndar dig att beställa en ersättare är det värt att förstå vad du har att göra med och vilka alternativ som finns tillgängliga för att byta ut din Rexroth riktningsventil 4WE6.
Förstå Rexroth riktningsventil 4WE6 grunderna

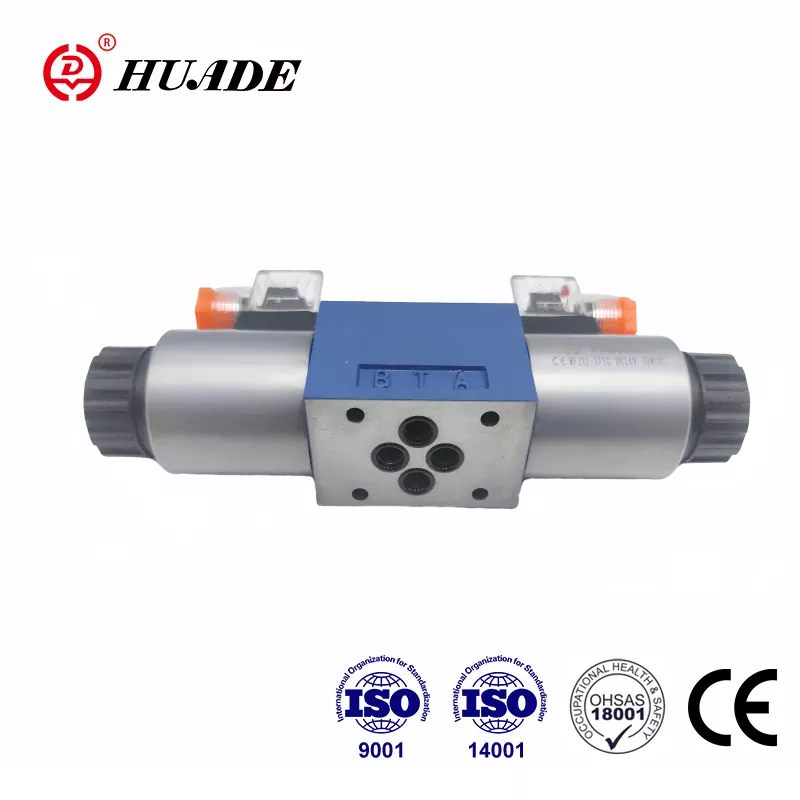

Rexroth riktningsventilen 4WE6 tillhör en standardiserad familj av ventiler som kallas storlek 6 eller NG6 ventiler. Denna dimensionering följer standarden ISO 4401-03-02-0-05, som vanligtvis kallas D03 eller CETOP 3 i branschen. Denna standardisering är faktiskt goda nyheter när du behöver byta ut en Rexroth riktningsventil 4WE6 eftersom det betyder att monteringsmönstret är universellt. Alla ventiler som uppfyller denna standard kommer fysiskt att skruvas fast på samma underplatta.
Fysisk kompatibilitet är dock bara början när du byter ut en Rexroth riktningsventil 4WE6. Ventilens modellnummer berättar allt om dess funktion. Ta den vanliga modellen R900561274, som har beteckningen 4WE6D6X/EG24N9K4. Varje del av denna kod betyder något specifikt. "4WE6" indikerar att det är en fyrvägsventil av storlek 6. "D" representerar spolsymbolen, som definierar hur vätska strömmar genom ventilen i olika positioner. "EG24" talar om för dig att den körs på 24-volts likström, medan "N9K4" indikerar att den har en manuell överstyrning och använder en K4-kontakt.
Att få dessa detaljer rätt betyder mer än du kanske tror när du byter ut en Rexroth riktningsventil 4WE6. En ventil med fel spolkonfiguration leder inte vätskan korrekt, även om den bultar rätt på. På liknande sätt, om du ansluter en 24-volts likströmsspole till 110-volts växelström kommer den att förstöras omedelbart. När du byter ut en Rexroth riktningsventil 4WE6 måste du matcha dessa specifikationer exakt.
Rexroth riktningsventil 4WE6-serien klarar tryck upp till 350 bar och flöden upp till 80 liter per minut. Dessa är inte små siffror, vilket är anledningen till att Rexroth riktningsventil 4WE6 är så vanlig i industriella applikationer. Designen använder vad som kallas en högeffekts våt solenoid, vilket innebär att den elektromagnetiska spolen är omgiven av hydraulisk vätska. Denna design hjälper till med kylning och ger Rexroth riktningsventil 4WE6 tillräckligt med kraft för att övervinna kontaminering som kan orsaka att den fastnar.
Varför din Rexroth riktningsventil 4WE6 misslyckas
Innan du byter ut en Rexroth riktningsventil 4WE6, hjälper det att förstå varför den misslyckades i första hand. Det vanligaste problemet med Rexroth riktningsventilen 4WE6 är att spolen fastnar. Ventilsliden rör sig inuti ett exakt bearbetat hål med spelrum mätt i mikron. När föroreningar kommer in i detta utrymme, fungerar det som sandpapper, vilket ökar friktionen tills solenoiden inte kan generera tillräckligt med kraft för att flytta spolen.
Kontaminering kommer från flera källor i system som använder en Rexroth riktningsventil 4WE6. Ibland är det smuts som kommit in vid underhåll. Oftare är det metallpartiklar från slitage på andra ställen i systemet eller avlagringar från nedbruten hydraulvätska. Dessa partiklar fastnar mellan spolen och hålet och blockerar mekanismen. När detta händer kan Rexroth riktningsventilen 4WE6 misslyckas med att växla, växla långsamt eller fastna i ett läge.
Ett annat felläge i Rexroth riktningsventilen 4WE6 är internt läckage. När föroreningar tränger sig förbi spolområdena gör de precisionsytorna. Dessa skåror skapar banor för vätska att läcka internt, vilket minskar systemets effektivitet och gör att komponenter rör sig långsamt eller förlorar hållkraft. När det väl uppstår en rening i din Rexroth riktningsventil 4WE6, kommer rengöringen inte att fixa det. Ventilen behöver bytas ut.
Elektriska fel inträffar också med Rexroth riktningsventil 4WE6, men mindre ofta. Magnetspolar kan misslyckas på grund av överhettning, isoleringsbrott eller förorening som orsakar kortslutningar. Rexroth riktningsventil 4WE6 kroppstemperatur bör inte överstiga 115°C under drift. Om dina spolar fortsätter att brinna ut är något annat fel med systemet.
Här är något kritiskt som många missar: om du byter ut en Rexroth riktningsventil 4WE6 utan att åtgärda föroreningsproblemet kommer den nya ventilen att misslyckas lika snabbt. Rexroth riktningsventilen 4WE6 är inte sjukdomen; det är ett symptom. Ditt filtreringssystem måste hålla hydraulvätskan tillräckligt ren så att partiklar inte kan nå ventilen i första hand. Branschrekommendationer föreslår att man bibehåller renhet till NAS 1638 klass 9 eller bättre, med ett filterbetaförhållande på minst 75 för 10 mikron partiklar.
Dina alternativ för att ersätta Rexroth riktningsventil 4WE6
När det är dags att byta ut en Rexroth riktningsventil 4WE6 har du flera vägar framåt. Det säkraste valet är att beställa exakt OEM-del från Bosch Rexroth. För en standard Rexroth riktningsventil 4WE6-modell som 4WE6D6X/EG24N9K4, förvänta dig att betala någonstans mellan $379 och $418. Det är inte billigt, men du får garanterad kompatibilitet och stöd från den ursprungliga tillverkaren.
Prislappen får många att titta på alternativ när de byter ut en Rexroth riktningsventil 4WE6, och det finns legitima alternativ. D03-standarden innebär att andra tillverkare producerar ventiler som är kompatibla med Rexroth riktningsventilen 4WE6. Parker erbjuder D1VW-serien, Vickers har DG4V-3S-serien och företag som Huade Hydraulics gör direkta ersättningar till betydligt lägre priser, ibland så lågt som $34 till $100 för basmodeller.
Dessa alternativ kan fungera bra när du byter ut en Rexroth riktningsventil 4WE6, men de kräver noggrann verifiering. Bara för att en ventil uppfyller D03-monteringsstandarden betyder det inte att den är en drop-in-ersättning för din Rexroth riktningsventil 4WE6. Du måste matcha spolfunktionen, verifiera de elektriska specifikationerna, bekräfta att tätningsmaterialet är kompatibelt med din vätska och kontrollera att solenoiden har tillräckligt med ström. Olika tillverkare använder lite olika design, och dessa små skillnader spelar roll när du byter ut en Rexroth riktningsventil 4WE6.
Till exempel, om din ursprungliga Rexroth riktningsventil 4WE6 har en "D" spole, måste du hitta motsvarande i ett annat märkes katalog. Parkers D1VW20BNJW anses allmänt vara likvärdig med Rexroths riktningsventil 4WE6 modell 4WE6D6X/EG24N9K4, medan Vickers erbjuder DG4V-3S-2A-MU-H60 som sin version. Dessa korsreferenser är utgångspunkter, inte garantier. Innan du förbinder dig till ett alternativt märke för att ersätta din Rexroth riktningsventil 4WE6, kontakta deras tekniska support för att verifiera matchningen.
Var särskilt uppmärksam om din Rexroth riktningsventil 4WE6 modellnummer slutar med "SO"-koder eller har ovanliga specifikationer. Dessa indikerar anpassade modifieringar som kan inkludera speciella öppningar, unika fjäderhastigheter eller modifierade spolar. För dessa Rexroth riktningsventil 4WE6-enheter är det vanligtvis det enda säkra valet att hålla sig till OEM-delar. Generiska korsreferenstabeller täcker endast standardkonfigurationer.
Processen för att ersätta Rexroth riktningsventil 4WE6
Att byta ut en Rexroth riktningsventil 4WE6 är inte komplicerat mekaniskt, men det kräver uppmärksamhet på detaljer. Börja med att noggrant rengöra underplattans monteringsyta. Eventuell smuts eller skräp här kan förhindra korrekt tätning och orsaka läckor. Monteringsytan ska vara slät, med en genomsnittlig grovhet på 0,8 mikrometer eller bättre.
När du skruvar fast den nya Rexroth riktningsventilen 4WE6, använd rätt vridmoment: 4 Nm plus eller minus 1 Nm. För löst och det kan läcka; för tätt och du riskerar att spricka ventilhuset eller skada underplattan. Om din Rexroth riktningsventil 4WE6 använder positioneringspinnar, se till att de sitter ordentligt innan du drar åt bultarna.
Elektriska anslutningar förtjänar extra försiktighet när du byter ut en Rexroth riktningsventil 4WE6. K4-kontaktstandarden använder en trestiftskonfiguration: två för ström och en för skyddsjord. Se till att din kabel inte är under spänning. Den första dragavlastningspunkten bör vara inom 150 millimeter från där kabeln går in i kontakten. Om du arbetar med Rexroth riktningsventil 4WE6-enheter som har två solenoider, kom ihåg att endast en någonsin ska strömsättas åt gången. Aktivering av båda samtidigt kan skada ventilen.
Efter att du har bytt ut din Rexroth riktningsventil 4WE6 kommer ett steg som många hoppar över, och det orsakar problem senare. Du måste tömma luft från systemet. Den våta solenoiddesignen innebär att spolkamrarna fylls med hydraulvätska. Om luft fastnar i dessa utrymmen påverkar det ventilens svarstid och kan orsaka oregelbundet beteende. Kör systemet genom flera kompletta cykler, flytta ventilen fram och tillbaka för att få ut luft ur kretsen.
Testa installationen innan du sätter tillbaka maskinen i full drift efter att du har bytt Rexroth riktningsventil 4WE6. Kontrollera om det finns externa läckor runt monteringsbultarna och portanslutningarna. Verifiera att ventilen växlar ordentligt i båda riktningarna och återgår till sitt neutrala läge när den är strömlös. Om din Rexroth riktningsventil 4WE6 har en manuell överstyrning, testa att den fungerar smidigt. Håll utkik efter ovanliga ljud eller vibrationer som kan tyda på ett problem.
Gör din nya Rexroth riktningsventil 4WE6 sista
När du har bytt ut en Rexroth riktningsventil 4WE6 bör ditt fokus flyttas till förebyggande. Det bästa sättet att förlänga livslängden på din Rexroth riktningsventil 4WE6 är att hålla din hydraulvätska ren. Detta innebär mer än att bara byta filter enligt schemat. Du måste övervaka vätsketillståndet aktivt.
Genomför regelbunden vätskeprovtagning och analys efter att du har bytt ut en Rexroth riktningsventil 4WE6. Testning kommer att fånga kontaminering innan den når nivåer som skadar komponenter. Om analys visar ökande partikelantal, hitta källan. Något i ditt system är slitet eller förorening kommer in utifrån. Åtgärda det problemet istället för att bara filtrera hårdare.
Kontrollera dina filterelement regelbundet och ändra dem baserat på skick, inte bara kalenderdatum. En differenstrycksmätare över filtret talar om när det börjar bli igensatt. Vänta inte tills bypass-ventilen öppnar, och dumpar ofiltrerad vätska tillbaka i systemet där det kan skada din Rexroth riktningsventil 4WE6.
Temperaturkontroll är också viktigt för Rexroth riktningsventil 4WE6. Hydraulsystem genererar värme och värme bryter ned vätska snabbare. Om ditt system går varmt konsekvent kan du behöva bättre kylning. Övervaka ventilkroppens temperatur, speciellt vid magnetspolarna. Temperaturer som närmar sig 115°C tyder på att Rexroth riktningsventilen 4WE6 arbetar för hårt eller att spolen inte är korrekt anpassad till applikationen.
Överväg att ha en reserv Rexroth riktningsventil 4WE6 till hands, speciellt för kritisk utrustning. En Rexroth riktningsventil 4WE6 som sitter på din hylla kostar mindre än stilleståndstiden du står inför i väntan på leverans när en ventil misslyckas oväntat. Detta gäller särskilt om du använder OEM Rexroth-delar med ledtider på fyra till sex veckor.
Dokumentera vad du installerar när du byter ut en Rexroth riktningsventil 4WE6. Skriv ner exakt modellnummer, leverantör, datum och eventuella observationer om den gamla ventilens skick. Denna information blir värdefull när du behöver delar i framtiden eller vid felsökning av liknande problem.
Kostnad och tid att byta ut Rexroth riktningsventil 4WE6
Den totala kostnaden för att ersätta en Rexroth riktningsventil 4WE6 inkluderar mer än bara ventilpriset. Du måste ta hänsyn till driftstopp, arbete och potentiella systemändringar. Om du köper OEM Rexroth riktningsventil 4WE6 delar, budgetera för den fyra till sex veckors ledtid om du inte betalar extra för snabb frakt. Alternativa märken som Huade skickar vanligtvis snabbare, ofta inom två till tre veckor, vilket kan ha betydelse när utrustningen är nere.
Arbetskostnaden varierar med tillgängligheten när du byter ut en Rexroth riktningsventil 4WE6. En ventil monterad på ett lättillgängligt grenrör kan ta en timme att byta ut. En begravd djupt i en maskin kan kräva betydande demontering, vilket gör ett enkelt ventilbyte till ett flerdagarsprojekt. Faktor i tid för korrekt systemblödning och testning efteråt.
Det finns en avvägning mellan kostnad och risk när du byter ut en Rexroth riktningsventil 4WE6. OEM-delar eliminerar kompatibilitetsproblem men kostar mer. Alternativa varumärken kan spara 20 till 30 procent men kräver mer verifieringsarbete i förväg. För icke-kritiska applikationer kan besparingarna vara värda den extra ansträngningen. För utrustning där fel innebär betydande produktionsförluster eller säkerhetsrisker är OEM-premien en billig försäkring.
Tänk på den större bilden också när du byter ut en Rexroth riktningsventil 4WE6. Om kontaminering dödade din ventil, bara att byta ut den löser ingenting. Du måste uppgradera filtreringen, vilket ökar kostnaden nu men sparar pengar på lång sikt genom att skydda alla dina hydrauliska komponenter, inte bara riktningsventilen.
När ska du få experthjälp
Vissa situationer kräver professionell hjälp snarare än att själv hantera ersättning. Om ditt Rexroth riktningsventil 4WE6-system använder ventiler med speciella beställningskoder eller anpassade konfigurationer, kontakta Rexroth eller en kvalificerad distributör. De kan verifiera specifikationer och köpa rätt delar. Att försöka ersätta baserat på ofullständig information slutar ofta illa.
Om du har bytt ut en Rexroth riktningsventil 4WE6 men problemen kvarstår, är något annat fel. Att fortsätta att byta ventiler kommer inte att lösa ett problem på systemnivå. En hydraulikspecialist kan diagnostisera om du har att göra med tryckproblem, flödesproblem eller elektriska fel som påverkar ventilens funktion.
För högvärdig eller kritisk utrustning som använder Rexroth riktningsventil 4WE6 kan professionell installation vara värd kostnaden. Erfarna tekniker tar med sig specialiserad kunskap och verktyg som säkerställer att bytet görs rätt första gången. De kan också upptäcka relaterade problem innan de orsakar fel.
Gå framåt med din Rexroth riktningsventil 4WE6
Att byta ut en Rexroth riktningsventil 4WE6 framgångsrikt kräver att du förstår vad du arbetar med, väljer rätt ersättare, installerar den korrekt och tar itu med de tillstånd som orsakade det ursprungliga felet. D03-standarden ger dig alternativ när du byter ut en Rexroth riktningsventil 4WE6, men att utöva dessa alternativ klokt innebär att du gör din hemläxa om specifikationer och kompatibilitet.
Själva Rexroth riktningsventilen 4WE6 är bara en komponent i ett hydraulsystem. Dess tillförlitlighet beror på vätskerenhet, korrekt elkraft, korrekt installation och lämplig tillämpning. När du närmar dig utbyte som en del av övergripande systemunderhåll snarare än byte av isolerade komponenter, kommer du att se bättre resultat och längre livslängd från din utrustning.

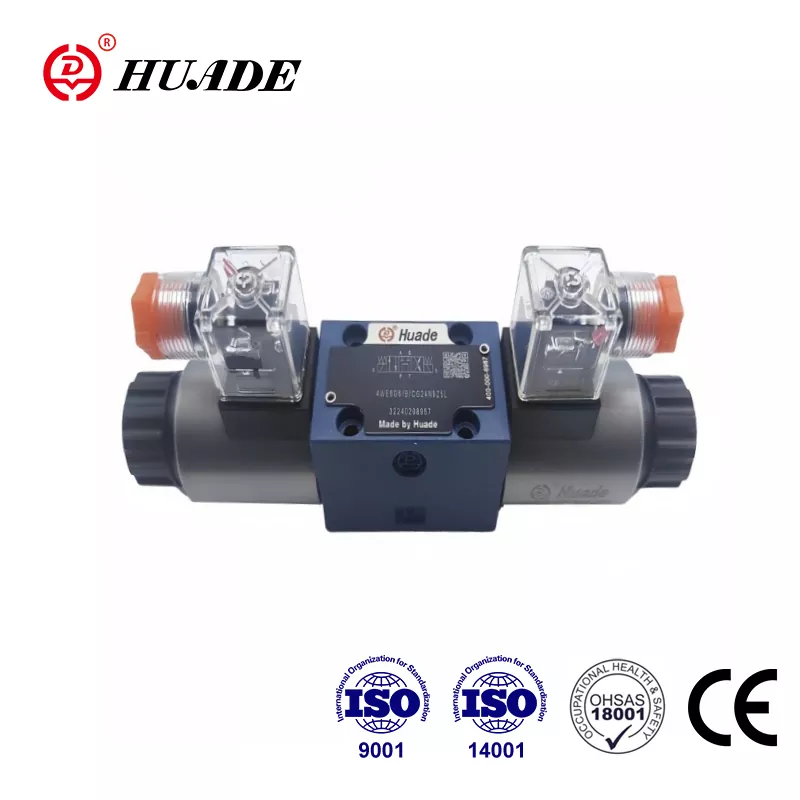

Oavsett om du väljer OEM Rexroth riktningsventil 4WE6 delar eller kvalificerade alternativ från Huade eller andra tillverkare, är nyckeln att matcha specifikationerna exakt och underhålla systemet ordentligt efteråt. Gör det, och din ersättare Rexroth riktningsventil 4WE6 bör ge dig år av pålitlig service.
