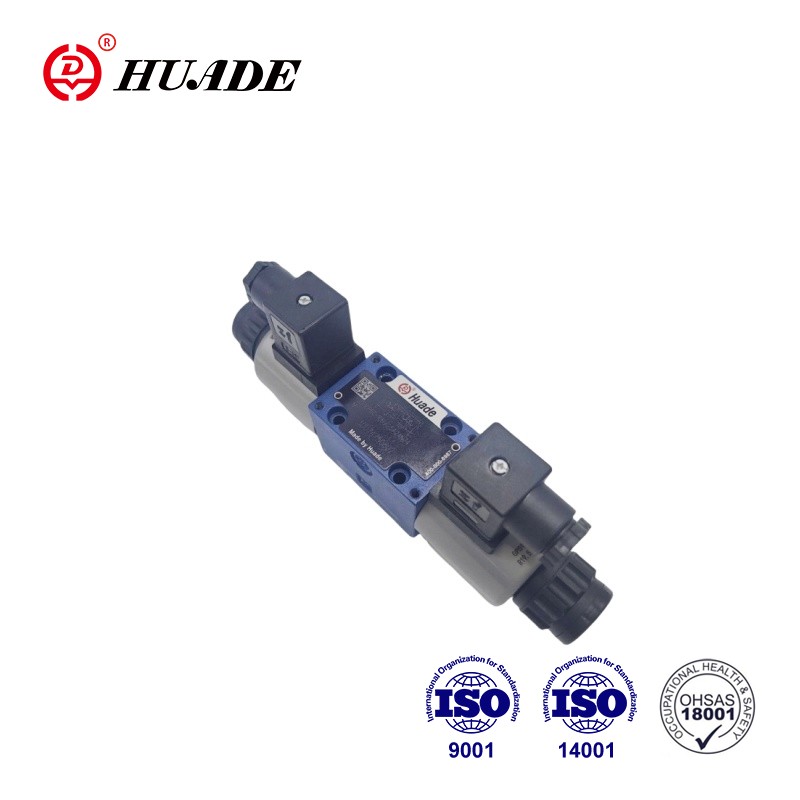

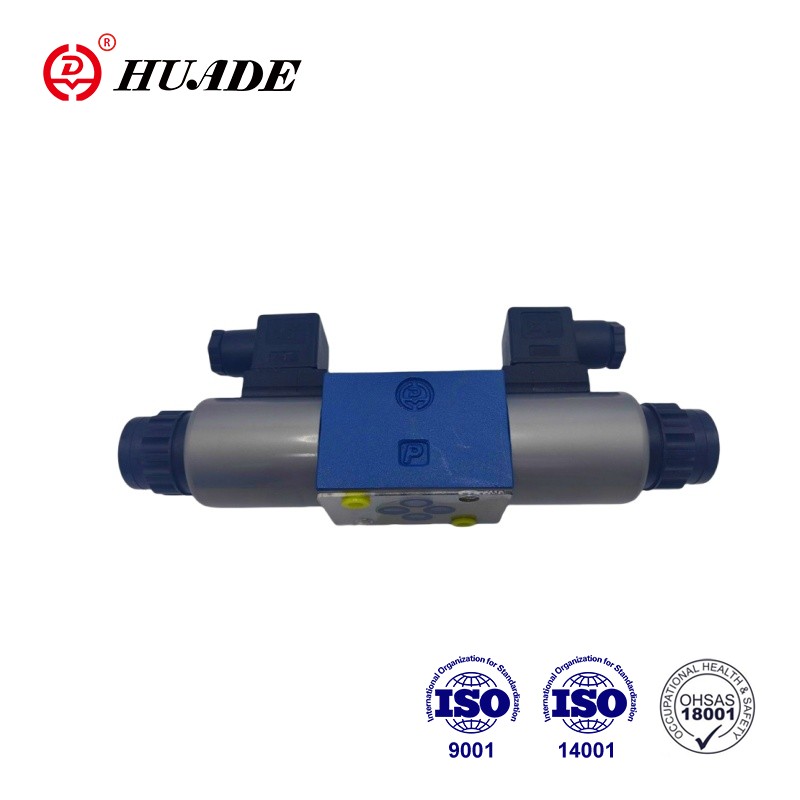

3-vägs tryckreducerande ventil typ 3DREP 6B aktiveras direkt av proportionella solenoider. De konverterar en elektrisk insignal till en proportionell tryckutgångssignal. De proportionella solenoiderna är kontrollerbara våta stift DC -solenoider med central tråd och avtagbar spole. Solenoiderna styrs valfritt via extern kontrollelektronik.
| Hydraulisk | ||
| Driftstryck (MPA) | Port p | 10, om överskott av 10, installerar sedan ventilen, skriv ZDR6DP ..- 30B/... i ingångsporten |
| Port t | 3 | |
| Max.flow (l/min) | 15 (∆P = 5MPA) | |
| Grad av förorening (UM) | Filterrekommendation med en lägsta retentionshastighet av β10≥ 75 | |
| Hysteres (%) | ≤3 | |
| Repeterbarhetsnoggrannhet (%) | ≤1 | |
| Svarskänslighet (%) | ≤1 | |
| Reverseringsspänn (%) | ≤1 | |
| Tryckvätska | Mineralolja (för NBR -tätning), fosfatester (för FPM -tätning) | |
| Viskositetsintervall (mm2/s) | 2,8 till 380 | |
| Tryckvätsketemperaturområde (° C) | -20 till +70 | |
| Installation | valfritt, helst horisontellt | |
| Vikt (kg) | Typ C: 2.6; Typ A.B: 1.5 | |
| Elektrisk, magnetventil | ||
| Leveransspänning | Dc24v | |
| Nominell ström per magnetventil (a) | 0.8 | |
| Max.Current per magnetventil (a) | ≤0,02 | |
| Magnetidspolmotstånd (ω) | Kylningsvärde vid 20 ° C | 19.5 |
| Max. varmt värde | 28.8 | |
| Arbetstillstånd | kontinuerlig | |
| Tillståndstemperatur (° C) | ~+50 | |
| Spoltemperatur (° C) | ~+150 | |
| Skydd mot DIN40 050 | IP65 | |
| Elektriska anslutningar | 3 -tre | Med komponentplugg till DIN43650-AM2 plug-in-kontakt till DIN 43 650-AF2/PG11 |
| 3drepe | Med komponentplugg till E DIN43563-AM6-3 Plug-In Connector E DIN43563-BF6-3/PG11 | |
Drag:
▶ Direkt kontrollerade proportionella ventiler för kontroll av trycket och riktningen för ett flöde
▶ Aktiverad via proportionella solenoider med central tråd och avtagbar spole
▶ Vårcentrerad kontrollspol
Ansökan:
Trevägs proportionella tryckreducerande ventil 3DREP 6B används allmänt i produktionsutrustning inom petroleum, kemisk, läkemedels- och andra industrier.
◆Design:
Ventilen består huvudsakligen av:
◆Fungera:
Med solenoiderna (1 och 2) avaktiveras kontrollspolen (5) i sitt mittläge av kompressionsfjädrar.
Kontrollspolen (2) aktiveras direkt när en av solenoiderna är aktiverade.
Till exempel. Genom att aktivera magnetventil "A" (1)
→ Tryckmätningsspolen (5) och kontrollspolen (4) rör sig till höger i proportion till den elektriska insignalen.
→ Anslutningen från P till B och A till T är via öppningsform med tvärsnitt med progressiva flödesegenskaper
◆Nedergisation av magnetventilen (1)
→ Kontrollspolen (4) återförs till sitt mittposition av kompressionsfjädrarna
I mittläget är anslutningarna A och B till T öppna, därför kan tryckvätskan fritt flyta till tanken. En valfri handöverskridande gör det möjligt att flytta kontrollspolen (4) utan att aktivera magnetventilen.
●Uppmärksamhet!
Oavsiktlig användning av handöverskridande kan orsaka okontrollerad maskinrörelse!
Symboler för proportionellt tryckreducerande ventil 3DREP 6B
