När du arbetar med hydrauliska system kan valet av rätt styrventil göra eller bryta din operation. Bosch Rexroth 4WE 10 E riktningsventil har förtjänat sitt rykte som en pålitlig arbetshäst i industriella applikationer, och det finns goda skäl till varför ingenjörer fortsätter att återkomma till den.
Vad gör 4WE 10 E riktningsventil speciell

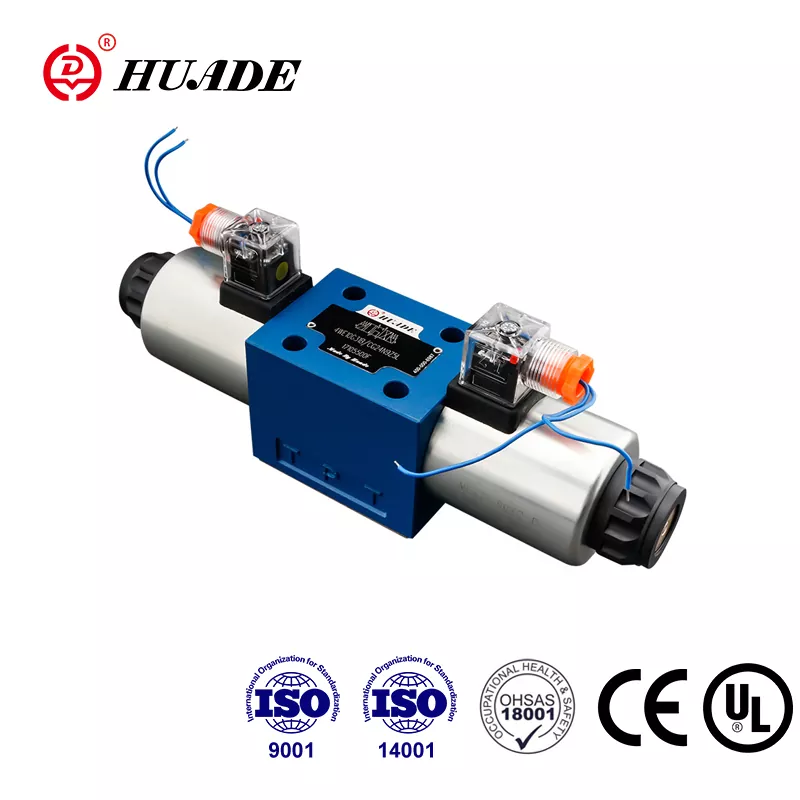

Rexroth 4WE 10 E är en direktverkande magnetventil som styr hur hydraulvätskan rör sig genom ditt system. Se det som en trafikledare för din hydraulolja. Den talar om för vätskan vart den ska gå, när den ska stanna och vilken väg den ska ta. Denna speciella ventil använder elektromagnetiska spolar för att flytta en intern spole, som sedan omdirigerar flödet för att få dina hydraulcylindrar eller motorer att röra sig precis som du behöver dem.
Det som skiljer den här riktningsventilen åt är dess stängda centrumdesign, markerad med det "E" i dess namn. När ventilen sitter i neutralt läge förblir alla portar blockerade. Ditt hydrauliska ställdon håller sitt läge utan att driva, vilket betyder mycket när du lyfter tunga laster eller behöver hålla något helt stilla.
Dela upp modellnumret
Namnet 4WE 10 E berättar allt om vad denna ventil gör. "4" betyder att den har fyra portar för att ansluta dina hydraulledningar. "WE" indikerar att det är en direktverkande styrventil med magnetventil. "10" hänvisar till dess storlek, som följer NG10-standarden, även känd som CETOP 5 eller ISO 4401-05-04-0-05. Denna standardisering innebär att Rexroth 4WE 10 E fysiskt passar alla monteringsytor som är designade för NG10-ventiler, vilket ger dig flexibilitet när du byter ut gammal utrustning eller bygger nya system.
"E"-beteckningen beskriver spolkonfigurationen. I ventilvärlden representerar olika bokstäver olika flödesmönster. E-typen håller alla portar stängda i mittläget, vilket gör den idealisk när du behöver hålla en last stadig utan rörelse.
Tekniska förmågor som betyder något
Riktningsventilen 4WE 10 E klarar allvarliga tryck. Den kan arbeta vid upp till 350 bar på huvudportarna, vilket översätts till cirka 5 075 pund per kvadrattum. Det räcker för de flesta tunga industriella tillämpningar, från formsprutningsmaskiner till entreprenadutrustning.
Flödeskapaciteten varierar beroende på om du väljer likström eller växelström. DC-versionen av denna Rexroth riktningsstyrventil rör sig upp till 160 liter per minut, medan AC-versionen maxar 120 liter per minut. Denna skillnad finns eftersom AC-spolar genererar mer värme när ventilen förblir strömförande, så Bosch Rexroth begränsar flödet för att förhindra överhettningsproblem.
Responstiden är viktig när du behöver snabba, exakta rörelser. 4WE 10 E slås på på 45 till 70 millisekunder och släpper på 35 till 45 millisekunder när likström används. Det är tillräckligt snabbt för de flesta automatiserade produktionslinjer. Om du behöver ännu mjukare drift kan du lägga till valfria dämpningsinsatser som saktar ner växlingen för att minska stötar i ditt system.
Hur det stängda centret fungerar
Spolkonfigurationen av E-typ ger denna riktningsstyrventil dess lasthållningsförmåga. Bild tre positioner: mitten, vänster och höger. I mittläget landar insidan på spolen och blockerar alla fyra portarna. Port P ansluter till din pump, port T går till din tank och portar A och B ansluter till ditt ställdon. När allt förblir blockerat kan oljan som är instängd i din cylinder inte komma ut, så din last stannar precis där du lämnade den.
Aktivera "a"-spolen och spolen växlar åt vänster. Nu ansluts port P till port A medan port B dräneras till port T. Ditt ställdon skjuts ut. Byt till "b"-spolen och spolen rör sig åt höger och vänder flödesmönstret. Port P matar port B medan port A återgår till tanken och drar in ditt manöverdon.
Detta slutna-center-arrangemang fungerar perfekt för applikationer som lyftbord, klämmor och pressmaskiner där positionshållning är viktigare än energieffektivitet. Avvägningen är att din pump håller byggnadstrycket även när ingenting rör sig, vilket genererar värme och slösar energi. Du kommer vanligtvis att para ihop denna Rexroth 4WE 10 E med en avlastningsventil för att skydda ditt system.
Verkliga applikationer
Tillverkningsanläggningar använder riktningsventilen 4WE 10 E på otaliga sätt. Formsprutningsmaskiner förlitar sig på den för att kontrollera formklämning med precision. Pressgjutningsutrustning använder den för att placera metalldelar exakt. Entreprenadmaskiner drar nytta av sin förmåga att hålla skop- och bomlägen i sluttningar utan att driva.
Ventilen dyker också upp i marina applikationer, metallbearbetningsutrustning och precisionstillverkningssystem. Varje gång du behöver ett hydrauliskt ställdon för att hålla sig under belastning, ger den här Rexroth riktningsventilens stängda centrum den kontroll du behöver.
Installation och montering

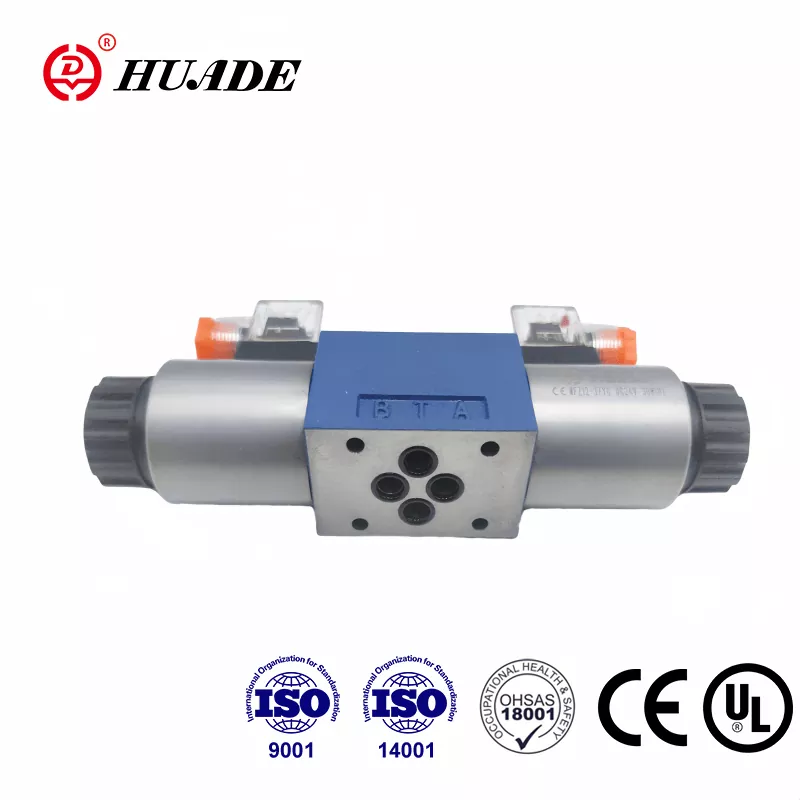

4WE 10 E monteras direkt på en underplatta som matchar NG10-standarden. Detta modulära tillvägagångssätt förenklar installation och utbyte. Du kan stapla ytterligare ventiler ovanpå med hjälp av grenrörsblock, bygga kompakta ventilenheter som sparar utrymme och minskar antalet slangar och kopplingar du behöver.
Den våta armaturens solenoiddesign erbjuder praktiska fördelar. Batteriet sitter i olja, vilket hjälper till att avleda värme och minskar buller. Du kan rotera spolenheten 360 grader för att placera den elektriska kontakten där det är mest bekvämt. Om en spole går sönder kan du byta ut den utan att tömma hydraulsystemet, vilket minimerar stilleståndstiden.
Elektriska anslutningar följer standarden DIN EN 175301-803, med skyddsklasser på IP65 eller IP67 beroende på din konfiguration. Spänningsalternativ inkluderar 12, 24, 110 och 230 volt för både likström och växelström, med en tolerans på plus eller minus 10 procent.
Jämföra med andra alternativ
När du handlar efter en riktningsventil i storleken NG10 kommer du att stöta på alternativ från Parker, Eaton och andra tillverkare. Parker D3W-serien erbjuder liknande tryck- och flödesklassificeringar men växlar långsammare och tar cirka 110 millisekunder att svara. Eaton DG4V-5 matchar flödeskapaciteten men specificerar inte dess cyklingsfrekvens lika tydligt.
Rexroth 4WE 10 E utmärker sig med sin snabbare svarstid och högre cykelförmåga. Den kan hantera upp till 15 000 växlingsoperationer per timme, vilket gör den lämplig för automatiserade processer med hög hastighet. Det justerbara dämpningsalternativet ger dig också mer kontroll över hur snabbt ventilen växlar, vilket hjälper dig att finjustera systemets beteende.
Priset varierar mycket beroende på specifikationer och var du köper. Grundkonfigurationer av denna Rexroth riktningsstyrventil börjar runt $56, medan versioner med speciella beläggningar, anpassad spänning eller förbättrade tätningar kan överstiga $1 200. Du hittar dem via officiella Bosch Rexroth-distributörer, industriförsörjningsföretag och onlinemarknadsplatser. När du köper, kontrollera att modellnumret matchar dina krav exakt, var särskilt uppmärksam på spänningsklass och spoltyp.
Håller den igång
Den största fienden till alla riktningsventiler är förorening. Smutspartiklar i din hydraulolja gör att spolen fastnar, vilket leder till oregelbunden drift eller fullständigt fel. 4WE 10 E behöver olja filtrerad till 10 mikron, vilket motsvarar NAS 1638 klass 9 eller ISO 4406 20/18/15 renhetsnivåer.
Regelbundet underhåll börjar med att övervaka din olja. Kontrollera om det är missfärgat, vilket tyder på överhettning eller oxidation. Testa viskositeten med jämna mellanrum eftersom olja som är för tunn eller för tjock påverkar ventilens prestanda. Byt ut filter enligt schemat och överväg att installera tryckmätare för att fånga upp problem tidigt.
När den här Rexroth riktningsventilen agerar, pekar symptomen vanligtvis på specifika orsaker. Om ventilen fastnar men fungerar när du trycker på den manuella åsidosättningen, är förorening sannolikt. Brända spolar på AC-versioner beror ofta på för stort flöde som gör att spolen fastnar när den är strömsatt, vilket överhettar spolen. Externa läckor kommer vanligtvis från slitna tätningar, medan inre läckage visar sig som långsamma, svampiga ställdonrörelser.
Rengöring av ventilen kräver omsorg. Ta bort det från systemet, plocka försiktigt isär det och rengör hålet och spolen med WD-40 eller liknande lösningsmedel. Blås ut passager med tryckluft och inspektera för slitage eller skador. Byt ut tätningar med rätt sats för din ventilversion, och notera att högtemperaturapplikationer kräver FKM-tätningar snarare än standard NBR-gummi.
Att göra rätt val
Riktningsventilen 4WE 10 E utmärker sig när det gäller lasthållning. Dess stängda design förhindrar drift, dess snabba respons stöder automatisering och dess standardiserade montering förenklar installationen. Den modulära konstruktionen låter dig bygga komplexa styrkretsar i kompakta utrymmen, och de våta armaturspolarna erbjuder lång livslängd med minimalt underhåll.
Tänk på energiavvägningen. Det blockerade mittläget håller din pump laddad även när ingenting rör sig, vilket genererar värme och förbrukar ström. Om energieffektiviteten uppväger positionshållningen i din applikation, titta på spolar av J-typ som lossar pumpen i neutralläge. För applikationer som behöver fritt flytande kan H-typs konfigurationer med öppet centrum fungera bättre.
Matcha ditt elsystem med ventilen noggrant. DC-versioner hanterar högre flöde och svarar snabbare, vilket gör dem till standardvalet för de flesta industriella applikationer. Växelström fungerar bra för långsammare operationer, men kom ihåg att flödesgränsen på 120 liter per minut för att förhindra skador på spolen.
Rexroth 4WE 10 E har förtjänat sin plats inom industriell hydraulik genom årtionden av beprövad prestanda. Dess kombination av högtryckskapacitet, snabb respons och pålitlig lasthållning gör den till ett solidt val för krävande applikationer. Håll din olja ren, välj rätt spolkonfiguration för dina behov, och den här riktningsventilen kommer att leverera år av pålitlig service. Oavsett om du byter ut en befintlig ventil eller designar ett nytt system, kan du få ut det mesta av din hydrauliska utrustning genom att förstå vad som gör 4WE 10 E tick.
