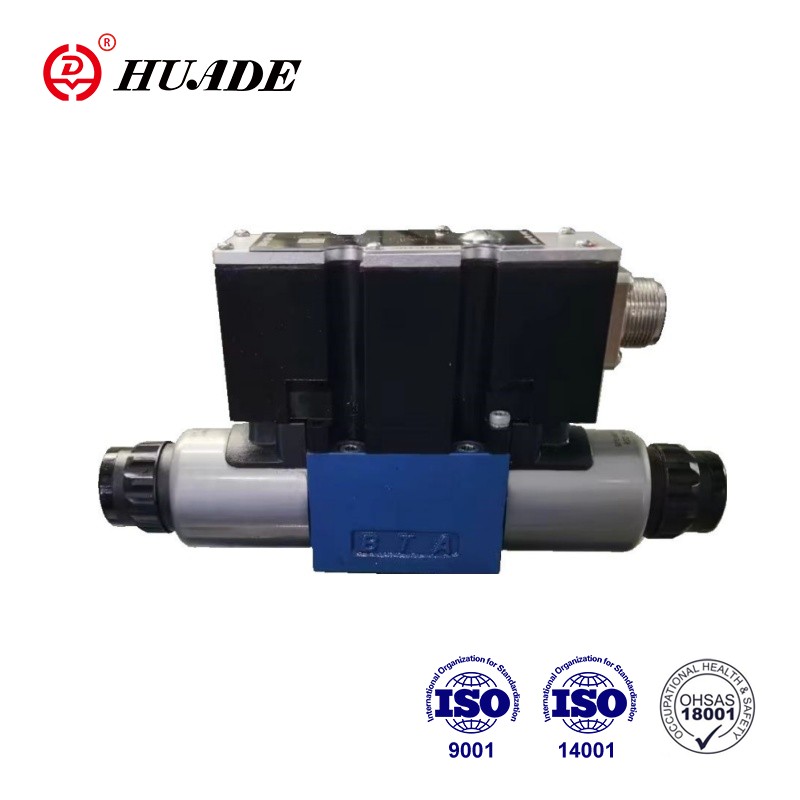

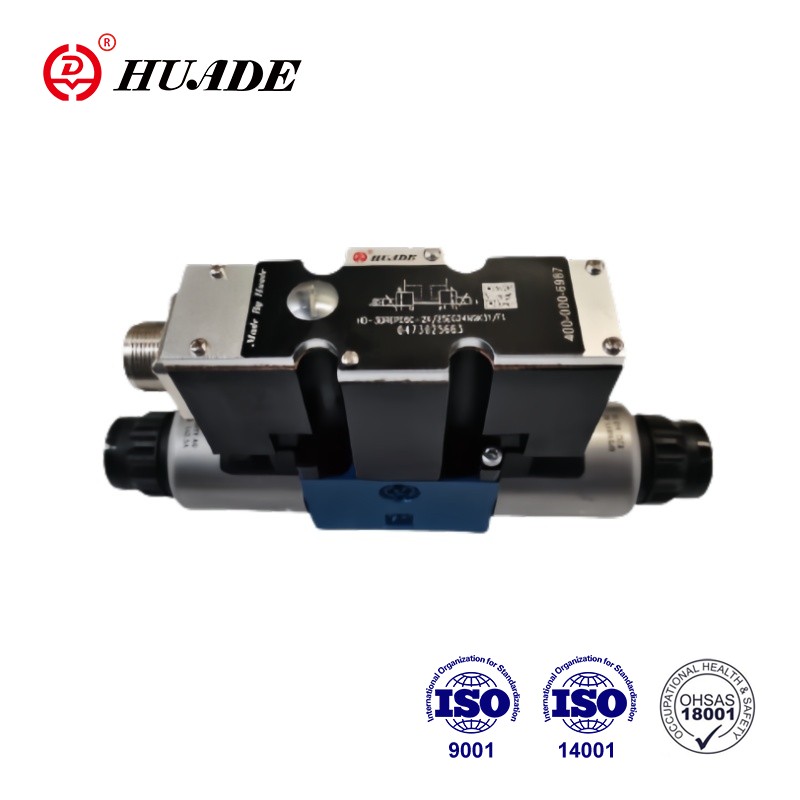

Jämfört med proportionell tryckreducerande ventil 3Repe6-2x har proportionell tryckreducerande ventil 3Drepe6e-2X-ventil liknande utseende och princip, men skillnaden är att den har inbyggd förstärkare och gränssnitt A1. Solenoiderna styrs valfritt via integrerad kontrollelektronik. Huades 3Drepe6E-2X och Rexroth använder samma kvalitetsstandarder. Föreställningen kan matcha Rexroth.
| Hydraulisk | |||
| Ventiltyp | HD-3DREP | HD-3Drepe | |
| Driftstryckområdet MPA | Port p | 2 till 10 för tryckfas 1.6 | |
| 3 till 10 för tryckfas 2.5 | |||
| 5 till 10 för tryckfas 4.5 | |||
| Port t | 0 till 3 | ||
| Max.flow l/min | 15 (△ p = 5MPA) | ||
| Filter finess (μm) | ≤20 (företrädesvis uld 10) | ||
| Hysteres (%) | ≤5 | ||
| Repeterbarhetsnoggrannhet (%) | ≤1 | ||
| Svarskänslighet (%) | ≤0,5 | ||
| Tryckvätska | Mineralolja eller fosfatester | ||
| Viskositetsintervall mm2/s | 20 ~ 380 | ||
| Tryckfluidtemperaturområde (℃) | -20 ~+80 | ||
| Vikt (kg) | 2 | 2.2 | |
| Elektrisk | |||
| Elektriska data, magnetventil | |||
| Ventiltyp | HD-3DREP | HD-3Drepe | |
| Spänningstyp | Likström | Likström | |
| Nominell spänning (V) | 24 | ||
| Max.Current (A) | 1.5 | 2.5 | |
| Magnetidspolmotstånd (ω) | Kallt värde vid 20 ℃ | 4.8 | 2 |
| Max.warm värde | 7.2 | 3 | |
| Tull (%) | 100 | ||
| Spoltemperatur ℃ | upp till 150 | ||
| Skydd | IP65 | ||
| Elektrisk, kontrollelektronik | |||
| Förstärkare | HD-VT-VSPA2-50-1X/T1 (med 1RAMP-tid) | integrerad kontrollelektronik | |
| HD-VT-VSPA2-50-1X/T5 (med 5 ramptider) | |||
| Leveransspänning | Nominell spänning VDC | 24 | |
| Lägre begränsande värde v | 19 | ||
| Övre begränsningsvärde v | 35 | ||
| Aktuell konsumtion | IMAX A | 1.8 | |
| Impulsström a | 4 | ||
Drag:
▶ Direkt kontrollerade proportionella ventiler för kontroll av trycket och riktningen för ett flöde
▶ Aktiverad via proportionella solenoider med central tråd och avtagbar spole
▶ Handöverskridande, valfritt
▶ Vårcentrerad kontrollspol
▶ Skriv HD-3Repe med integrerad elektronik, gränssnitt A1
▶ Extern kontrollelektronik för typ HD-3DREP:
▶ Analog förstärkartyp HD-VT-VSPA2-50-1X/... i Eurocard-format
▶ Digital förstärkartyp HD-VT-VSPD-1-1X/. .. i Eurocard -format
▶ Elektrisk förstärkartyp HD-VT-11118 av modulär design
▶ Ventil- och proportionell styrelektronik från en enda källa
Ansökan:
Proportionell tryckreducerande ventil 3Rep6E-2X används i stor utsträckning i automatisk kontroll av hydraulsystem i olika branscher såsom maskinverktyg, lätt industri, metallurgi och så vidare.
3-vägs tryckreducerande ventil typ 3Drep6-2x ... aktiveras direkt av proportionella solenoider. De konverterar en elektrisk insignal till en proportionell tryckutgångssignal. De proportionella solenoiderna är kontrollerbara våta stift DC -solenoider med central tråd och avtagbar spole. Solenoiderna styrs valfritt via extern kontrollelektronik (typ 3DREP-2X) eller med integrerad kontrollelektronik (typ 3Drepe-2X).
Ventilen består huvudsakligen av: solenoider (5 och 6), hus (1), styrspolen (2) med tryckmätning av spolar (3 och 4) och valfri integrerad ventilelektronik (7).
Med solenoiderna (5 och 6) hålls av den kontrollspolen (2) i sitt mittläge av kompressionsfjädrar. Kontrollspolen (2) aktiveras direkt när en av solenoiderna är aktiverade.
Till exempel. Genom att aktivera magnetventil (5): Tryckmätningsspolen (3) och kontrollspolen (2) rör dig till höger i proportion till den elektriska insignalen. Anslutningen från P till B och A till T är via öppningsform med tvärsnitt med progressiva flödesegenskaper.
Nedergisation av magnetventilen (5): Kontrollspolen (2) återförs till dess mittläge av kompressionsfjädrarna. I mittläget öppnas anslutningarna A och B till T, därför kan tryckvätskan fritt flyta till tanken. En valfri handöverskridande (9 eller 10) är möjligt att flytta kontrollspolen (2) utan att aktivera magnetventilen.
Funktionen för denna version av 2 -positionsventilen är i princip densamma som ventilen med 3 växlingsläge.
De två positionsventilerna är emellertid endast utrustade med antingen magnetventil 5 eller 6. En plugg (11) är monterad i stället för den andra magnetventilen
Symboler för proportionellt proportionellt tryckreducerande ventil 3Rep6e-2x
Används i samband med andra proportionella ventiler
Paket med kombinationsventilen
