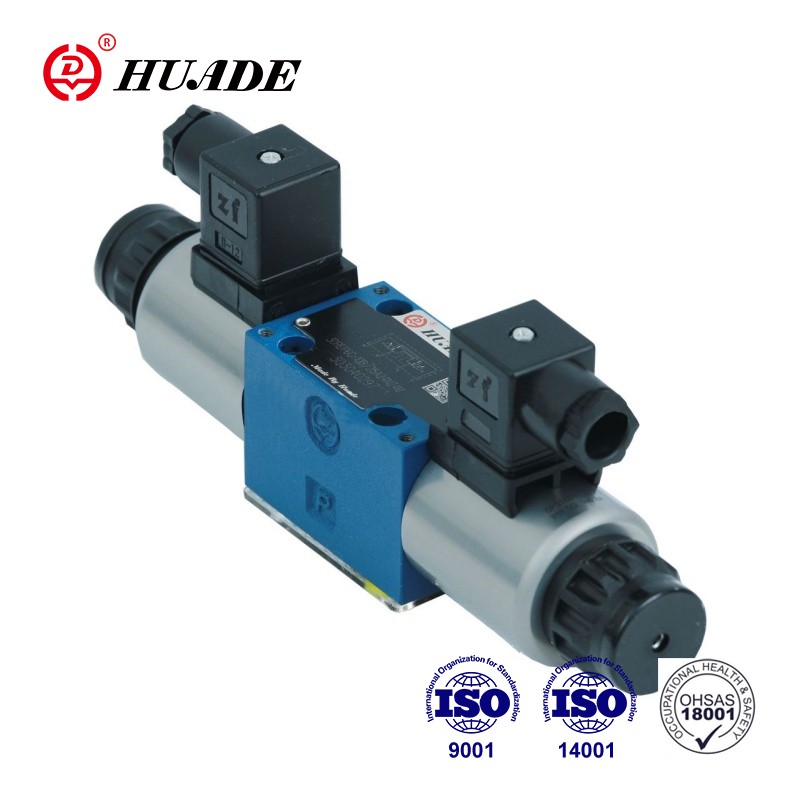

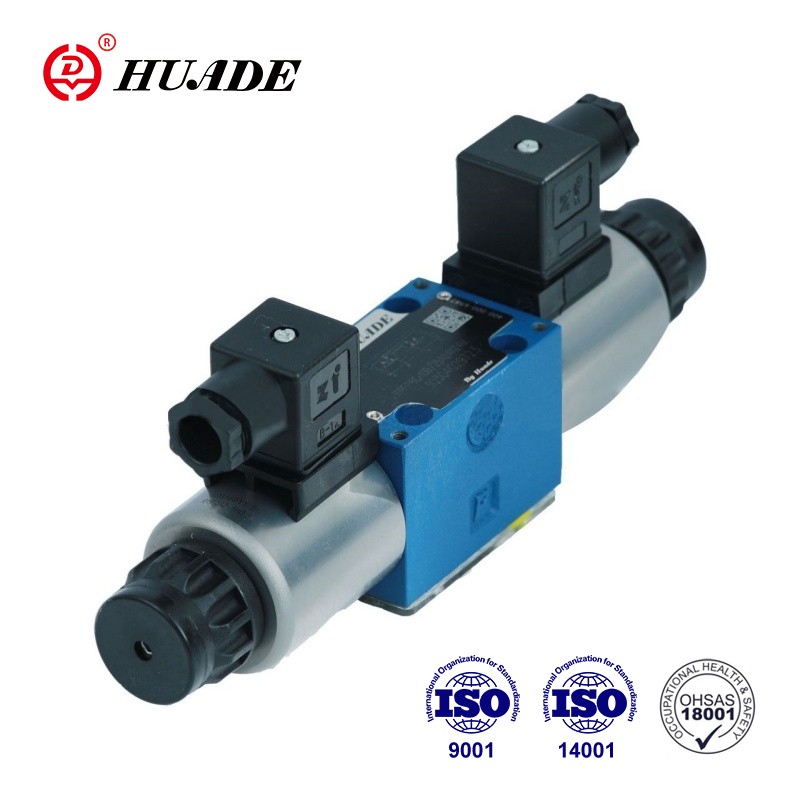

Det trevägs proportionella tryckreducerande ventilen 3DREP 6C har fördelarna med snabb svarshastighet, hög kontrollnoggrannhet och god stabilitet. Samtidigt har den en kompakt struktur och är lätt att installera och underhålla. Under användning bör tryckreducerande ventil regelbundet inspekteras och underhållas för att säkerställa dess normala drift och förlänga dess livslängd.
| Hydraulisk | ||
| Driftstryck (MPA) | Port p | 10, om överskott av 10, installerar sedan ventilen, skriv ZDR6DP ..- 30B/... i ingångsporten |
| Port t | 3 | |
| Max.flow (l/min) | 15 (∆P = 5MPA) | |
| Grad av förorening (UM) | Filterrekommendation med en lägsta retentionshastighet av β10≥ 75 | |
| Hysteres (%) | ≤3 | |
| Repeterbarhetsnoggrannhet (%) | ≤1 | |
| Svarskänslighet (%) | ≤1 | |
| Reverseringsspänn (%) | ≤1 | |
| Tryckvätska | Mineralolja (för NBR -tätning), fosfatester (för FPM -tätning) | |
| Viskositetsintervall (mm2/s) | 2,8 till 380 | |
| Tryckvätsketemperaturområde (° C) | -20 till +70 | |
| Installation | valfritt, helst horisontellt | |
| Vikt (kg) | Typ C: 2.6; Typ A.B: 1.5 | |
| Elektrisk, magnetventil | ||
| Leveransspänning | Dc24v | |
| Nominell ström per magnetventil (a) | 0.8 | |
| Max.Current per magnetventil (a) | ≤0,02 | |
| Magnetidspolmotstånd (ω) | Kylningsvärde vid 20 ° C | 19.5 |
| Max. varmt värde | 28.8 | |
| Arbetstillstånd | kontinuerlig | |
| Tillståndstemperatur (° C) | ~+50 | |
| Spoltemperatur (° C) | ~+150 | |
| Skydd mot DIN40 050 | IP65 | |
| Elektriska anslutningar | 3 -tre | Med komponentplugg till DIN43650-AM2 plug-in-kontakt till DIN 43 650-AF2/PG11 |
| 3drepe | Med komponentplugg till E DIN43563-AM6-3 Plug-In Connector E DIN43563-BF6-3/PG11 | |
Drag:
▶ Direkt kontrollerade proportionella ventiler för kontroll av trycket och riktningen för ett flöde
▶ Aktiverad via proportionella solenoider med central tråd och avtagbar spole
▶ Vårcentrerad kontrollspol
Ansökan:
Trevägs proportionella tryckreducerande ventiler 3DREP 6C används allmänt i brandvattenförsörjning, automatisk sprinklersläckningssystem och olika hydraulutrustning, hydraulsystem och hydraulmaskiner.
◆Design:
Ventilen består huvudsakligen av:
◆Fungera:
Med solenoiderna (1 och 2) avaktiveras kontrollspolen (5) i sitt mittläge av kompressionsfjädrar.
Kontrollspolen (2) aktiveras direkt när en av solenoiderna är aktiverade.
Till exempel. Genom att aktivera magnetventil "A" (1)
→ Tryckmätningsspolen (5) och kontrollspolen (4) rör sig till höger i proportion till den elektriska insignalen.
→ Anslutningen från P till B och A till T är via öppningsform med tvärsnitt med progressiva flödesegenskaper
◆Nedergisation av magnetventilen (1)
→ Kontrollspolen (4) återförs till sitt mittposition av kompressionsfjädrarna
I mittläget är anslutningarna A och B till T öppna, därför kan tryckvätskan fritt flyta till tanken. En valfri handöverskridande gör det möjligt att flytta kontrollspolen (4) utan att aktivera magnetventilen.
●Uppmärksamhet!
Oavsiktlig användning av handöverskridande kan orsaka okontrollerad maskinrörelse!
Struktur av proportionell tryckreducerande ventil 3DREP 6C
Symboler för proportionell tryckreducerande ventil 3DREP 6C
