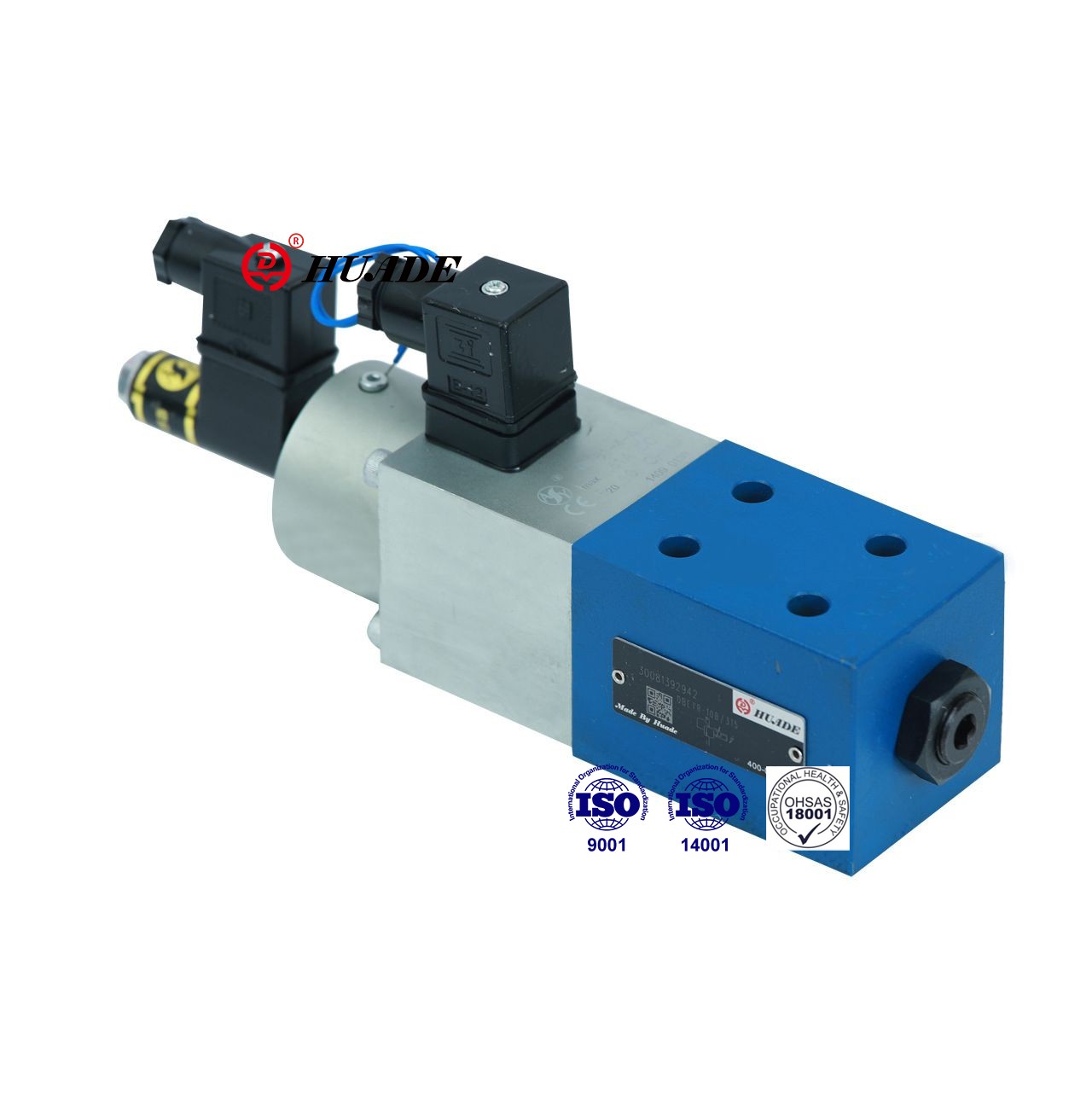

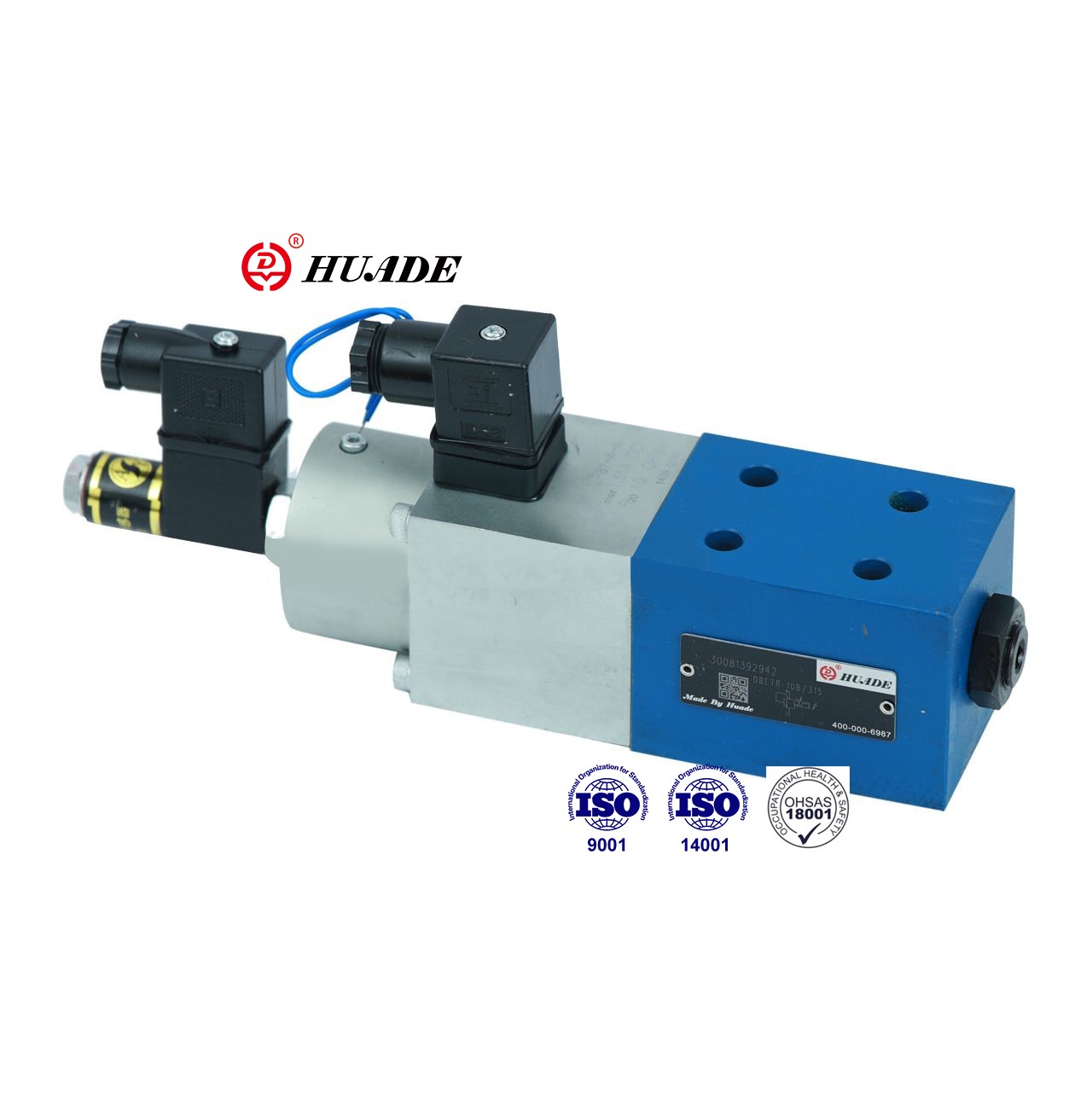

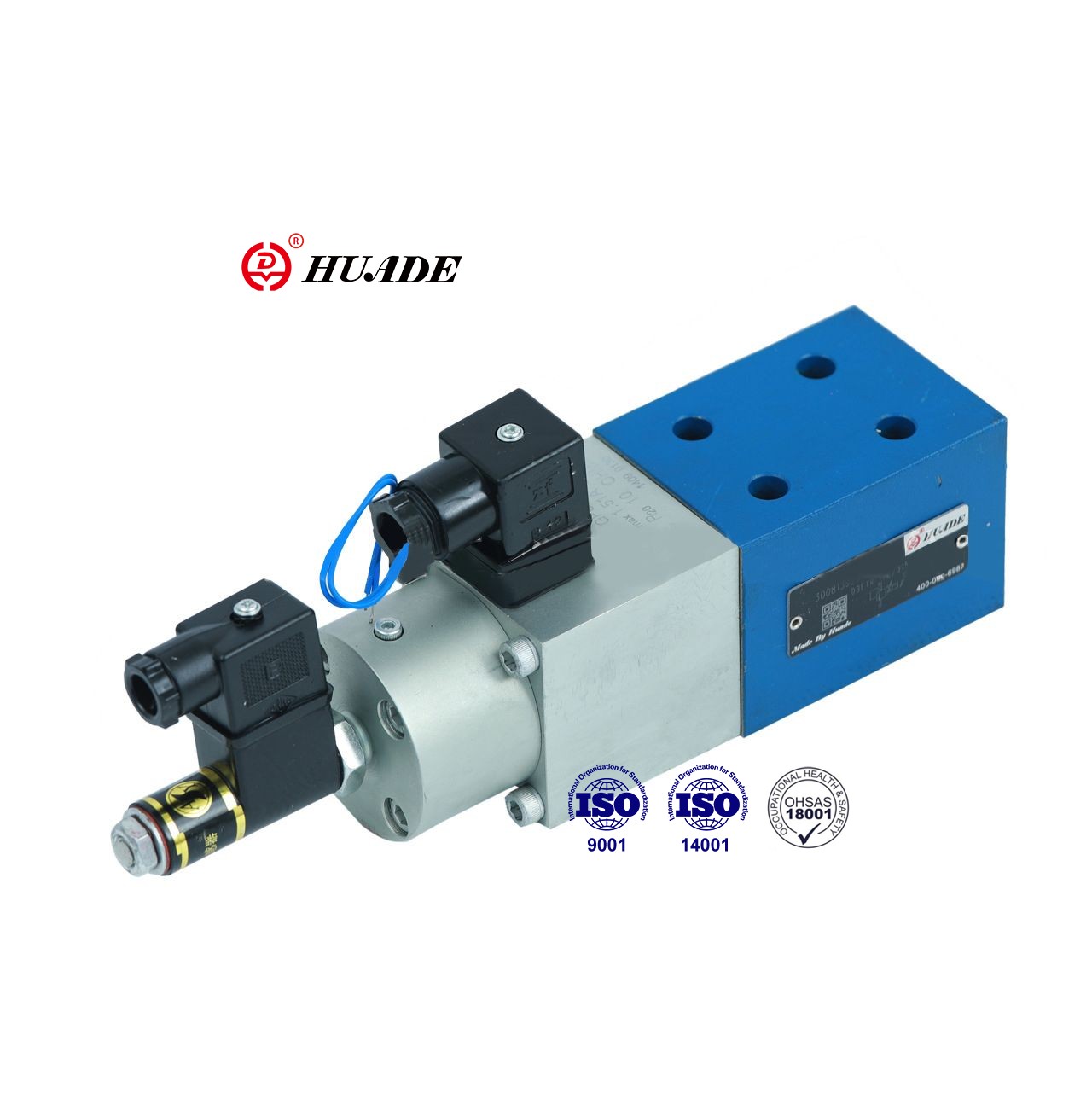

Denna proportionella tryckavlastningsventil DBETT reglerar trycket i proportion till det elektriska kommandovärdet. DBTR -ventil används i stor utsträckning i stängda system med fjärrkontrollsystemtrycket. Huades detrventiler använder samma standarder som Rexroth -produkter. Denna proportionella tryckventil DBETT kan ersätta produkter i samma serie, och priset är relativt överkomligt.
| Hydraulisk | |||
| Max. Sättbart tryck (MPA) | Trycksteg 2,5 MPa | 2.5 | |
| Tryckfas 8.0 MPa | 8 | ||
| Trycksteg 18,0 MPa | 18 | ||
| Tryckfas 31,5 MPa | 31.5 | ||
| Min. Sättbart tryck (MPA) | (se karakteristiska kurvor) | ||
| Max.operationstryck (MPA) | port T (med tryckjustering) | 0.2 | |
| Port T (utan tryckjustering) | 10 | ||
| port p | 31.5 | ||
| Max.flow (l/min) | Tryckfas 25 | 10 | |
| Tryckfas 80 | 3 | ||
| Trycksteg 180 | 3 | ||
| Trycksteg 315 | 2 | ||
| Föroreningsgrad (μM) | ≤20 (rekommendation 10) | ||
| Hysteres (%) | <1 av max. avverkningsbart tryck | ||
| Repeterbarhet (%) | <0,5 av max. Setningsbart tryck | ||
| Linearitet (%) | 180; Trycksteg från 3 till 18 MPa | ≤ 1,5 av max. Setningsbart tryck | |
| 315; Trycksteg från 6 till 31,5 MPA | |||
| Typisk variation (%) | Ventil | ± 3 av max. avverkningsbart tryck | |
| Elektrisk kontroll | ＜ 0,5 | ||
| Stegad svar 0 till 100% (MS) | Responstid (PMIN-PMAX) | Svarstid (PMAX-PMIN) | |
| Tryckfas 2.5 och 18MPa 0 till100 | 100 | 50 | |
| Trycksteg 31,5MPA 0 till100 | 150 | 100 | |
| Tryckvätska | Mineralolja (för NBR -tätning), fosfatester (för FPM -tätning) | ||
| Viskositetsintervall (mm2/s) | 2,8 till 380 | ||
| Tryckvätsketemperaturområde (° C) | -20 till+70 | ||
| Installationsposition | frivillig | ||
| Vikt (kg) | 4 | ||
| Elektrisk | ||||
| Förstärkare associerad | VT-5003S30 | |||
| Leveransspänning | Likström | |||
| Spolmotstånd (ω) | Kylningsvärde vid 20 ° C | 10 | ||
| Max. varmt värde | 13.9 | |||
| (Arbetstillstånd) plikt | Kontinuerlig | |||
| Tryckvätsketemperatur (° C) | +50 | |||
| Förstärkarspänning | pendla helt | 24 ± 10% | ||
| pendla tre elektriska källor | 24 till 35 | |||
| Max. Strömförbrukning (VA) | 50 | |||
| Spolmotstånd vid 20 ° C (ω) | 1 | 11 | 111 | |
| 56 | 56 | 112 | ||
| Induktivitet (givare) (MH) | 6 till 8 | |||
| Oscillatorfrekvens (givare) (KHZ) | 2.5 | |||
| Skydd till DIN 40 050 | IP65 | |||
Drag:
▶ Låg hysteres
▶ Bra repeterbarhet,
▶ Elektrisk stängd slingpositionskontroll av fjäderföreställningen
▶ Proportionell magnetventilation med induktiv positionsgivare (tryckbalanserad)
▶ Ventil och elektronisk kontroll från en källa
Ansökan:
Proportionell tryckavlastningsventil DBETT används ofta inom olika områden som lättindustri, maskinverktyg, metallurgi, etc.
Ventilen består i princip av ett hus (1), proportionell magnetventil (2) med induktiv positionell givare (3), ventilsätet (4) och ventilpetning (5)
Trycket ställs in genom att justera kommandovärde potentiometern (0 till 9 V). Justering av kommandovärdet orsakar spänning av kompressionsfjädern via de elektroniska kontrollerna och den proportionella magnetventilen (2). Spänning av kompressionsfjädern (6), dvs. fjäderplattans position (7), bestäms av den induktiva positionsgivare (3). Eventuella avvikelser från kommandovärdet korrigeras genom den slutna positionskontrollen.
Användningen av denna princip eliminerar effekten av magnetfriktion.
Fördelar:
- låg hysteres
- Bra repeterbarhet
Symboler för proportionell tryckavlastningsventil Detret
