Tryckavlastningsventiler(PRV) är viktiga Säkerhetsanordningar i industrisystem. De släpper automatiskt överskott Tryck för att förhindra skador på utrustning, systemfel eller farliga explosioner. Att förstå hur dessa ventiler fungerar och deras driftsstatus är avgörande för upprätthålla säkra och effektiva industriella verksamheter.
Denna omfattande analys täcker Allt du behöver veta om tryckavlastningsventiler, från grundläggande principer till avancerade övervakningstekniker. Vi utforskar olika typer av ventiler, Vanliga problem, underhållsstrategier och branschstandarder som håller dessa Kritiska säkerhetsanordningar fungerar korrekt.
En tryckavlastningsventil är som en säkerhet Guard för trycksatta system. Tänk på det som en automatisk släppknapp som Öppnar när trycket blir för högt. När trycket inuti ett system når en farlig nivå, ventilen öppnas för att låta en del av den trycksatta vätskan (gas eller flytande) fly. När trycket sjunker tillbaka till en säker nivå stängs ventilen igen.
Ventilen fungerar genom en enkel men Effektiv mekanism. Ett vår- eller pilotsystem övervakar ständigt trycket. När trycket blir tillräckligt starkt för att övervinna fjäderkraften, ventilen öppnar. Detta händer automatiskt utan någon mänsklig kontroll, vilket gör det till en Pålitlig sista försvarslinje mot tryckrelaterade olyckor.
Industriolyckor som involverar övertryck kan vara katastrofala. Den berömda kärnolyckan på tre mil lyfts fram Hur kritiska dessa ventiler är för säkerhet. Utan korrekt tryckavlastning, Utrustning kan explodera och orsaka:
PRV: er fungerar som den slutliga säkerhetsbarriären, Skydda både människor och utrustning när andra styrsystem misslyckas.
Att förstå nyckelkomponenterna hjälper Förklara hur dessa ventiler fungerar:
Ventilelement: De huvudsakliga rörliga delarna inklusive skivan (den del som öppnas och stängs) och tätningar som förhindrar läckage när de stängs.
Avkänningselement: Dessa upptäcker tryckförändringar. De kan vara antingen membran (för Lågtryck, applikationer med hög noggrannhet) eller kolvar (för högt tryck, tung användning).
Referenskraftselement: Vanligtvis justerbara fjädrar som ställer in trycknivån vid vilken Ventilen öppnas. Ytterligare delar som munstycken och tryckkamrar finjusterar ventilens svar.
Materiel: Vanliga material inkluderar mässing för allmänt bruk och rostfritt stål (klass 303, 304, eller 316) för frätande miljöer. Valet beror på vilken typ av Vätska ventilen hanterar och driftsförhållandena.
Moderna ventiler som Emersons J-serie använder Balanserade bälgkonstruktioner som minskar effekten av nedströms tryck, vilket gör dem mer exakta och pålitliga.
Industrianvändning
PRV finns i många branscher:
Olje och gas: Skydda rörledningar och bearbetningsutrustning från farliga tryckspikar.
Kemisk bearbetning: Förhindra reaktorexplosioner och skydd mot bortgång reaktioner.
Ångsystem: Skyddande pannor och ångdistributionsnätverk vid makten Växter och tillverkningsanläggningar.
Vattenbehandling: Att upprätthålla säkra tryck i vattenbehandling och distribution system.
Läkemedelsstillverkning: Skydda sterila behållare och bearbetningsutrustning.
HVAC -system: Säkerställa säker drift av uppvärmnings- och kylsystem i byggnader.
Vanliga övertryckssituationer
Flera förhållanden kan orsaka farliga tryckuppbyggnad:
Medan båda typerna skyddar mot Övertryck, de fungerar annorlunda:
Tryckavlastningsventiler (PRV): Öppna gradvis och används vanligtvis med vätskor. De börjar öppnar på cirka 3-5% över det inställda trycket och stängs helt när tryck sjunker 2-4% under börvärdet.
Säkerhetslättningsventiler (SRV): Öppna snabbt med en "pop" -verkan och används med gaser eller ånga. De kan hantera tryckökningar på 10-20% över det inställda trycket.
Kombinationsventiler: Kan hantera både vätskor och gaser, växla mellan gradvis och POP -åtgärd beroende på vätsketyp.
Fjäderbelastade ventiler
Dessa är den vanligaste typen med en Våren för att hålla ventilen stängd.
Fördelar:
Nackdelar:
Bäst används för: Ångpannor, allmänna processapplikationer
Balanserade bälgar/kolvventiler
Dessa ventiler kompenserar för ryggtrycket Effekter med hjälp av en bälg eller kolvsystem.
Fördelar:
Nackdelar:
Bäst används för: System med variabla ryggtryck, smutsiga eller frätande tjänster

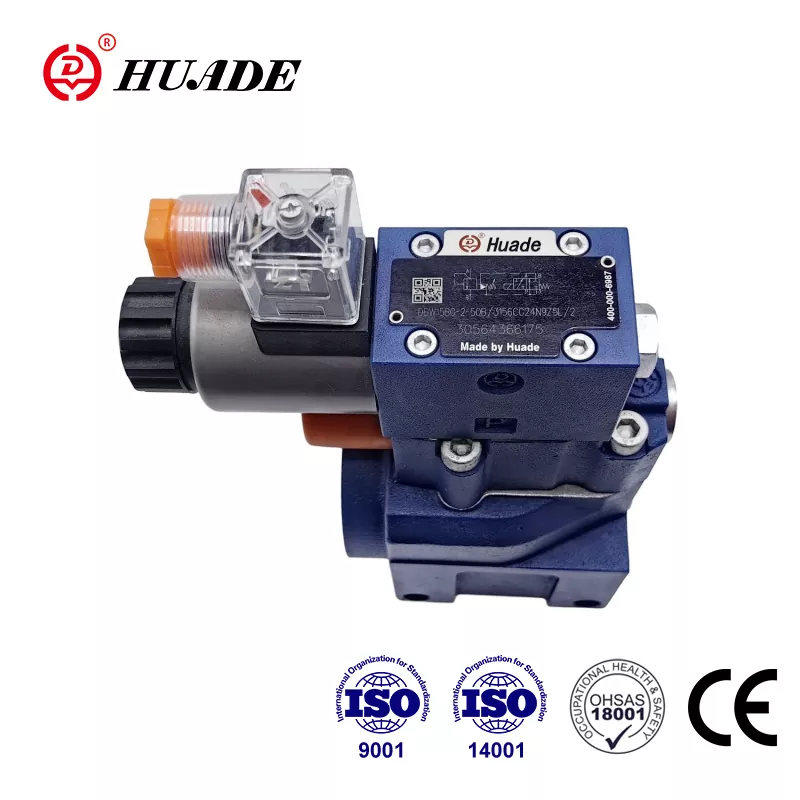

Pilotdrivna ventiler
Dessa använder en liten pilotventil för att styra en större huvudventil.
Fördelar:
Nackdelar:
Bäst används för: Stora kapacitetssystem, högtrycksapplikationer
Brottskivor
Det här är tunna metallskivor som brast när Trycket blir för högt.
Fördelar:
Nackdelar:
Bäst används för: Sällsynta övertryckshändelser, frätande miljöer
Överspänningsventiler
Dessa speciella ventiler öppnas inom Millisekunder för att skydda mot plötsliga tryckspikar.
Fördelar:
Nackdelar:
Bäst används för: Skydda mot snabba tryckförändringar i rörledningar
Sätta tryck på
Detta är trycket som ventilen börjar öppna. Det måste kalibreras noggrant, testas vanligtvis tre gånger till Se till noggrannhet inom ± 3% eller 0,1 bar. Det normala driftstrycket bör vara Minst 20% under det inställda trycket (minst 10%) för att förhindra läckage.
Lättnadstryck och övertryck
Relief -tryck är lika med inställt tryck plus övertrycksbidrag. Olika applikationer tillåter olika övertryck nivåer:
ASME -standarder begränsar övertryck till 10% av Maximalt tillåtet arbetstryck (MAWP) för de flesta fartyg, eller 21% under eld nödsituationer.
Återupptagningstryck och utblåsning
Återsättningstrycket är när ventilen helt stängs igen. Blowdown är skillnaden mellan inställt tryck och återupptagning tryck, vanligtvis 4-20%. En marginal på 3-5% förhindrar prat.
Maximalt tillåtet arbetstryck (MAWP)
Detta är det högsta trycket det skyddade Utrustning kan säkert hantera. Ventiluppsättningstrycket får inte överstiga MAWP, och Avlasttrycket får inte överstiga det maximala tillåtna ackumulerade trycket (MAAP).
Att förstå typiska fellägen hjälper med felsökning och förebyggande:
Ventilen öppnar inte vid inställt tryck
Orsaker:
Konsekvenser: Systemets övertryck, potentiell skador på utrustning eller explosion
Systemet övertryck (ventilen misslyckas med Öppna)
Orsaker:
Konsekvenser: Katastrofalt misslyckande, säkerhetsincidenter (som fallet tre mil)
Ventilläckage
Orsaker:
Konsekvenser: Energiförlust, miljöfrisläppande, systemineffektivitet
Prat och vibration
Orsaker:
Konsekvenser: Snabb slitage av ventilkomponenter, rörskador, brus
Stickande, slitage och korrosion
Orsaker:
Konsekvenser: Ventilfel, oväntat läckage, säkerhetssystemkompromiss
De flesta problem härrör från systemfrågor snarare än ventilfel, betonar vikten av korrekt urval, installation och underhåll.
Underhållsstrategier
Förebyggande underhåll: Regelbunden inspektion, rengöring, smörjning och testning. Högrisk Ansökningar kan kräva årligt underhåll.
Major översyn: Fullständig demontering, icke-förstörande testning, komponent ersättning och fullständig testning innan du återvänder till tjänsten.
Diagnostiska tekniker
Grundläggande inspektion: Visuella kontroller och läcktestning kan identifiera uppenbara problem.
Avancerad icke-förstörande testning (NDT):
Dessa avancerade tekniker kan upptäcka Problem tidigt, minskar kostnaderna och förhindrar fel.
Smart övervakning och förutsägbar Underhåll
Modern teknik erbjuder sofistikerad Övervakningssystem:
Trådlös akustisk övervakning: System som Rosemount 708 kan upptäcka ventildrift utan fysisk kontakt.
Placeringssändare: Enheter som Fisher 4400 Monitor ventilposition kontinuerligt.
Konstgjorda intelligens: AI och maskininlärning Analysera övervakningsdata för att förutsäga misslyckanden innan de inträffar.
Företag som använder dessa tekniker rapporterar Upp till 50% minskning av oplanerade avstängningar. Framgångshistorier från Shell, General Motorer och Frito-Lay visar besparingar på miljoner dollar genom prediktiv underhållsprogram.
Riskbaserad inspektion (RBI) och Tillförlitlighetscentrerat underhåll (RCM)
RBI: Kvantifierar sannolikheten för misslyckande och konsekvenser, vilket möjliggör underhåll resurser för att fokusera på högst riskutrustning.
Rcm: Tar en funktionsfokuserad strategi, bestämma de mest effektiva underhållsuppgifterna för varje komponent.
Dessa tillvägagångssätt arbetar tillsammans för att optimera underhållsscheman och förbättra den övergripande systemets tillförlitlighet.
Överensstämmelse med industristandarder är Väsentligt för säkerhet och juridisk drift:
ASME -pannor och tryckkodskod
API -standarder
ISO 4126 -serien
Internationella standarder som täcker säkerhet Ventilkrav, inklusive pilotdrivna ventiler och brottskivor.
Tryckutrustningsdirektiv (PED) 2014/68/EU
Europeiska bestämmelser som kräver CE -märkning och överensstämmelsebedömning för tryckutrustning.
OSHA -krav
USA: s säkerhetsföreskrifter på arbetsplatsen som förbjuder ventilisolering och kräver oberoende tryckavlastningssystem.
Teknologitrender och framtid Utveckling
Digital integration
Moderna PRV: er integrerar alltmer Digital övervakning och kontrollsystem. Smarta ventiler kan kommunicera sina status, förutsäga underhållsbehov och optimera prestandan automatiskt.
Avancerat material
Nya material motstår korrosion bättre och håller längre i hårda miljöer. Dessa material minskar underhållet krav och förbättra tillförlitligheten.
Simulering och modellering
Datorsimuleringar hjälper ingenjörer att designa Bättre ventilsystem och förutsäga prestanda under olika förhållanden. Detta minskar behovet av dyra fysiska tester.
Miljööverväganden
Nyare ventiler minimerar utsläppen och Miljöpåverkan samtidigt som säkerhetsprestanda bibehålls. Detta är särskilt Viktigt vid kemisk bearbetning och oljeförfineringsapplikationer.
Tryckavlastningsventilens driftsstatus involverar både stabilitetsparametrar (som inställd tryck och flödeskapacitet) och Övergående svaregenskaper (som öppettid och överspänningsskydd). Tillförlitlighet beror på korrekt standardernas efterlevnad, regelbundet underhåll och alltmer smarta övervakningssystem.
Viktiga upptäckter från ny forskning:
För design och urval:
För drift och underhåll:
För lagstiftning:
För affärsstöd:
Genom att följa dessa rekommendationer och Att upprätthålla ett omfattande tillvägagångssätt för tryckavlastningsventilhantering, organisationer kan säkerställa säkra, pålitliga och kostnadseffektiva verksamheter medan uppfylla alla lagkrav.
Framtiden för tryckavlastningsventil Teknik ser lovande ut, med smart övervakning, förutsägbart underhåll och Avancerade material fortsätter att förbättra säkerheten och tillförlitligheten. Stannande informerad om denna utveckling och genomförande av bästa praxis kommer att vara viktigt för att upprätthålla konkurrensfördelen samtidigt som du säkerställer det högsta säkerhetsnivåer.
