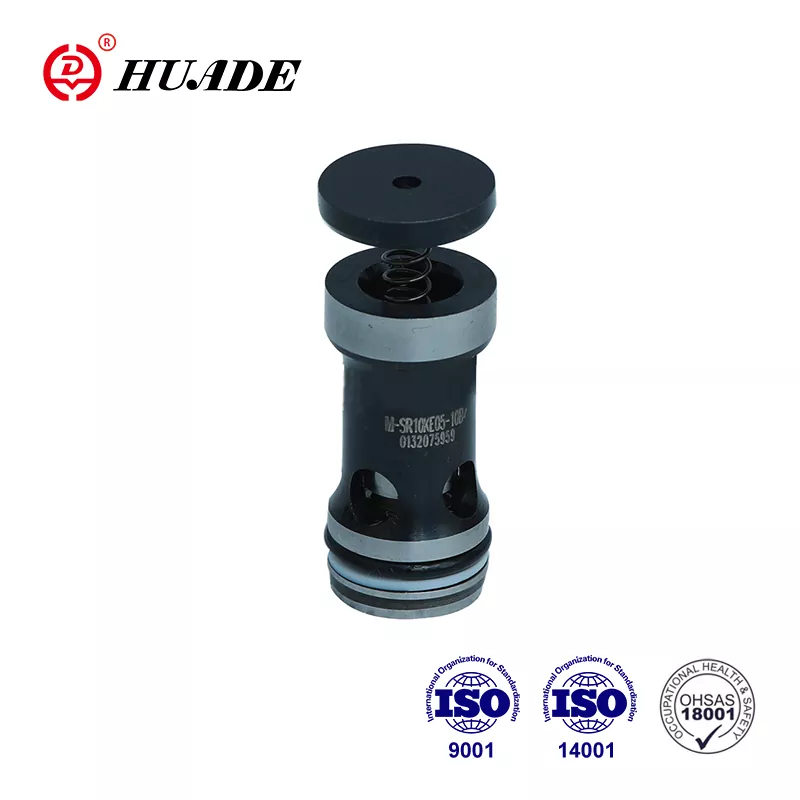

Företaget grundades genom ett strategiskt partnerskap mellan de kinesiska och tyska regeringarna 1979 och har införlivat den senaste tekniken från Rexroth. Huade® patronventil M-SR är ett alternativ till Rexroths produkter i samma serie. Det är kostnadseffektivt. Alla produkter genomgår strikta tester innan de lämnar fabriken och är förpackade i standardkartong med vattentät förpackning. Inom garantiperioden på ett år är det gratis att reparera. Huade har kommit upp till de internationella standarderna, nämligen ISO9001, ISO14001 och ISO45001. Huade® patronventil M-SR har pålitlig prestanda och är redan populär bland kinesiska konsumenter. Det är ett välkänt nationellt varumärke i Kina.
|
Tekniska data (för applikationer utanför dessa parametrar, kontakta oss!) |
|
|
Max. tryck (MPa) |
Upp till 31.5 |
|
Spricktryck (MPa) |
Se karakteristiska kurvor |
|
Max. flöde (L/min) |
Se karakteristiska kurvor |
|
Driftsvätska |
Mineralolja eller fosfatester |
|
Tryckvätsketemperaturintervall (℃) |
-30～+80 |
|
Viskositetsområde (mm2/s) |
2,8 till 500 |
|
Fluid cleanliness |
Maximal tillåten grad av kontaminering av tryckvätskan är till NAS 1638 cass 9. Vi rekommenderar därför ett filter med en minsta retentionsgrad på β10≥75 |
Drag:
▶ För installation i grenrörsblock som rätvinklig backventilpatron
▶ Läckagefri förslutning i en riktning
▶ 6 öppningstryck, tillval
Ansökan:
Den används huvudsakligen i pumpens utlopp som mottryck och sidoventiler.
4. Funktioner, avsnitt, symboler för patronventilen M-SR
Backventilpatronen typ M-SR har till uppgift att med fördel dosera ett flöde i en riktning och att tillåta fritt flöde i motsatt riktning.
Ventilen inkluderar ventilhylsa (1), spole (2), fjädersäte (3) och fjädrar (4).
Symbol
Strukturdiagram
1. Vätskan måste filtreras. Minsta filterfinhet är 20 ㎛.
2. Tanken måste vara tät och ett luftfilter måste installeras vid luftingången.
3. Produkter utan underskylt när de lämnar fabriken, om det behövs, vänligen beställ speciellt.
4. Ventilens fästskruvar måste ha hög intensitetsnivå (klass 10.9). Välj och använd dem enligt parametern som anges i exempelboken.
5. Ytan som är kopplad till ventilen är ojämn till 0,8.
6. Ytfinish på passande del krävs till 0,01/100 mm.
