Denna omfattande guide förklarar hydraulisk proportionell kontrollteknologi i enkla termer och täcker allt från grundläggande arbetsprinciper till avancerade servokontrollapplikationer.

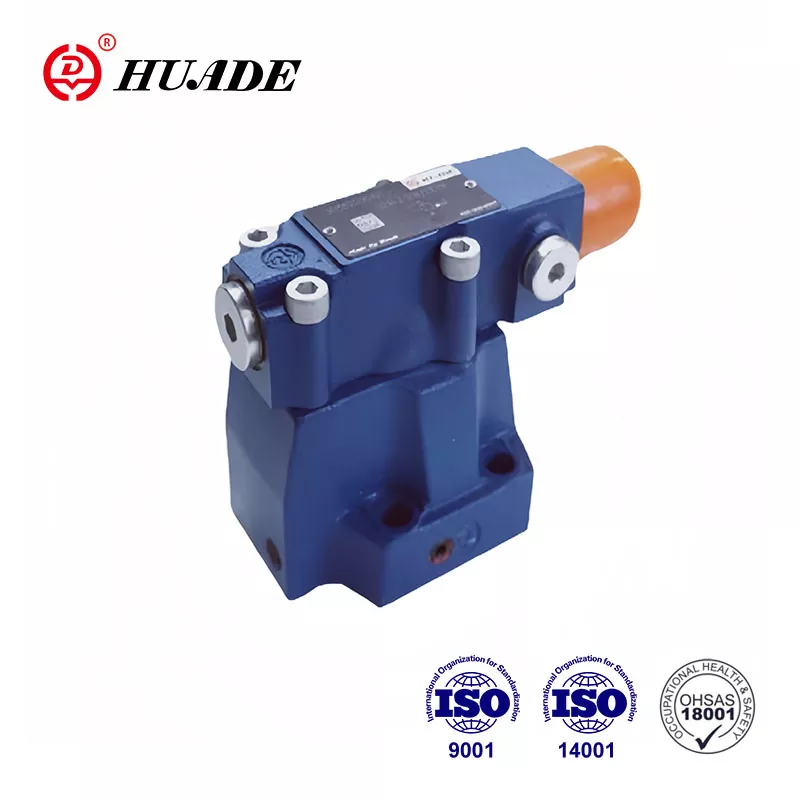

Vad är en hydraulisk proportionell ventil?
En hydraulisk proportionell ventil är en elektrohydraulisk anordning som omvandlar elektriska insignaler till proportionella hydrauliska utgångar. Till skillnad från enkla på/av magnetventiler ger proportionella ventiler kontinuerlig, variabel kontroll över vätskeflöde, tryck och riktning.
Viktiga egenskaper:
- Konverterar analoga elektriska signaler (0-10V, 4-20 mA) till exakt hydraulisk kontroll
- Ger oändlig positionering mellan helt öppna och stängda tillstånd
- Möjliggör smidiga, gradvisa maskinrörelser
- Integreras sömlöst med PLC -styrsystem och automatiseringsnätverk
Tänk på det som en dimmerbyte för hydraulisk kraft - vilket ger dig exakt kontroll istället för bara "full kraft" eller "av."
Hur hydrauliska proportionella ventiler fungerar: kontrollprocessen
Grundprincip
Ventilstyrenheten skickar en analog elektrisk signal (vanligtvis 0-10V DC eller 4-20 mA strömslinga) till det proportionella magnetventilen.
Den proportionella magnetventilen omvandlar elektrisk ström till magnetisk kraft. Högre ström = starkare magnetfält = större ställdonkraft.
Magnetisk kraft flyttar ventilspolen mot fjädermotstånd. Spolposition motsvarar direkt ingångssignalstyrkan.
Spolrörelse varierar den hydrauliska öppningsöppningen, kontrollerande flödeshastighet, tryck eller riktningsflödesvägar.
LVDT-positionssensorer eller tryckomvandlare ger realtidsåterkoppling till ventilförstärkaren för exakt servokontroll.
Avancerad kontrollteknik
Pulsbreddmodulering (PWM):Minskar kraftförbrukningen och värmeproduktionen samtidigt som man håller exakt kraftkontroll.
Dither frekvens:Små svängningar (vanligtvis 100-300 Hz) övervinner statisk friktion och förbättrar ventilupplösningen till ± 0,1% av full skala.
Signalrampning:Graduala ingångsförändringar förhindrar hydraulisk chock och säkerställer smidig ställdonsacceleration/retardation.
Tekniska specifikationer och prestationsparametrar
Kritiska prestationsmetriker
| Parameter | Typiskt sortiment | Högpresterande |
|---|---|---|
| Flödeskapacitet | 10-500 l/min | Upp till 2000 l/min |
| Driftstryck | 210-350 bar | Upp till 700 bar |
| Resterid | 50-200 ms | 15-50 ms |
| Linearitet | ± 3-5% | ± 1% |
| Hysteres | 2-5% | <1% |
| Upplösning | 0,5-1% | 0,1% |
| Frekvenssvar | 10-50 Hz | 100+ Hz |
Signalkompatibilitet
Spänningsstyrning:± 10V, 0-10V DC
Aktuell kontroll:4-20 mA, 0-20 mA
Digitala protokoll:CanOpen, Ethercat, IO-Link, Profinet
Feedbacktyper:LVDT, potentiometer, tryckomvandlare
Typer av proportionella styrventiler
1. Proportionella flödeskontrollventiler
Fungera:Reglera volymetrisk flödeshastighet för hastighetskontroll
Applikationer:CNC -maskinverktyg, robotmanöverdon, transportsystem
Flödesområde:5-500 l/min med ± 2% noggrannhet
2. Proportionell tryckavlastning/reducerande ventiler
Fungera:Upprätthålla konstant tryck eller begränsa maximalt systemtryck
Applikationer:Formsprutning, materialprovning, klämsystem
Tryckområde:5-350 bar med ± 1% regleringsnoggrannhet
3. Proportionella riktningsventiler
Fungera:Kontrollflödesriktning och hastighet samtidigt
Konfigurationer:4/3-väg, 4/2-väg med proportionell flödeskontroll
Applikationer:Mobil hydraulik, industriell automatisering, servobositionering
4. Tvåstegs servo-proportionella ventiler
Fungera:Högflödesapplikationer med servonivå precision
Pilotsteg:Small Servo Valve styr huvudstadsspolen
Applikationer:Stålrullande fabriker, stora pressar, marina styrsystem
Proportionell kontra servo kontra standardventiler: teknisk jämförelse
| Specifikation | Standardventil | Proportionell ventil | Servoventil |
|---|---|---|---|
| Kontrollupplösning | Endast på/av | 0,1-1% | 0,01-0,1% |
| Frekvenssvar | N/a | 10-50 Hz | 100-500 Hz |
| Tryckfall | 5-20 bar | 5-15 bar | 3-10 bar |
| Föroreningstolerans | ISO 20/18/15 | ISO 19/16/13 | ISO 16/14/11 |
| Kostnadsfaktor | 1x | 3-5x | 8-15x |
| Underhållsintervall | 2000 timmar | 3000-5000 timmar | 1000-2000 timmar |
Avancerade applikationer och branschanvändningsfall
Tillverkningsautomation
- Formsprutning:Tryckkontroll inom ± 0,5% för konsekvent delkvalitet
- Metallformning:Kraftkontroll upp till 5000 ton med proportionell tryckreglering
- Monteringslinjer:Hastighetsmatchning mellan flera ställdon inom ± 1%
Mobilutrustning
- Grävmaskinskontroll:Joystick-till-ventil responstid <100ms för operatörens komfort
- Kranoperationer:Belastningsavkännande tryckkontroll för energieffektivitet
- Jordbruksmaskiner:Variabel förskjutningspumpskontroll för PTO -applikationer
Flyg- och försvar
- Flygsimulatorer:Rörelseplattformskontroll med ± 0,1 mm positioneringsnoggrannhet
- Flygplan:Landningsutrustning och flygkontrollytan manövrering
- Testutrustning:Trötthetstestning med exakt kraft och frekvenskontroll
Kontrollsystemintegration och nätverk
PLC -integration
De flesta proportionella ventiler gränssnitt med programmerbara logikstyrenheter genom:
- Analog I/O:4-20 mA strömslingor eller ± 10V-spänningsignaler
- Ventilförstärkare:Konvertera PLC -utgångar till lämpliga ventildrivna signaler
- Electronics ombord (OBE):Integrerad kontrollelektronik Förenkla ledningar
Industriella kommunikationsprotokoll
- Ethercat:Realtid Ethernet för höghastighetsservotapplikationer
- Canopen:Distribuerad kontroll i mobil och industriell utrustning
- Io-länk:Punkt-till-punkt-kommunikation för smart sensorintegration
- Profinet/Profibus:Siemens Automation Ecosystem Compatibility
Stängd slingkontrollalgoritmer
- PID -kontroll:Proportionalintegral-derivativ återkopplingskontroll
- Feed-Forward:Förväntande kontroll för förbättrad dynamisk svar
- Adaptiv kontroll:Självjusteringsparametrar för olika belastningsförhållanden
Felsökning och diagnostiska procedurer
Vanliga fellägen och lösningar
Spool Sticking (80% av misslyckanden)
Orsaka:Förorenad hydraulvätska eller lackuppbyggnad
Lösning:Spolasystem, byt ut filter, underhåll ISO 19/16/13 renlighet
Förebyggande:500 timmars filterbyte, vätskanalys
Signalförlust/linearitetsförlust
Orsaka:Temperatureffekter, åldrande av komponenter, elektrisk störning
Lösning:Kalibrering, EMI -skärmning, temperaturkompensation
Testprocedur:5-punkts linearitetskontroll med kalibrerad instrumentering
Långsam responstid
Orsaka:Internt läckage, otillräckligt tillförseltryck, elektriska problem
Lösning:Tätningsersättning, tryckoptimering, förstärkare av förstärkare
Mått:Steg svarstest med oscilloskopövervakning
Förutsägbara underhållsstrategier
- Vibrationsanalys:Upptäck mekanisk slitage i ventilkomponenter
- Oljeanalys:Övervaka kontamineringsnivåer och tillsatsutarmning
- Termisk avbildning:Identifiera problem med elektrisk anslutning
- Prestationstrender:Spårningstid och noggrannhet nedbrytning
Urvalskriterier och storleksriktlinjer
Flödeskrav
Beräkna nödvändigt flöde:
- Q = flödeshastighet (L/min)
- A = ställdonområde (cm²)
- V = önskad hastighet (m/min)
- η = systemeffektivitet (0,85-0,95)
Storleksventil för 120-150% av det beräknade flödet för optimal kontroll.
Tryckbetyg
- Systemtrycket:Ventilklassificering ≥ 1,5 × maximalt systemtryck
- Tryckfall:Håll 10-15 bar över ventilen för god kontroll
- Backtrycket:Överväga restriktioner för returlinje i storleken
Miljööverväganden
- Temperaturområde:Standard (-20 ° C till +80 ° C), alternativ med högt tempo
- Vibrationsmotstånd:IEC 60068-2-6 Överensstämmelse för mobilapplikationer
- IP -skydd:IP65/IP67 -betyg för hårda miljöer
- Explosionsskydd:ATEX/IECEX -certifiering för farliga områden
Framtida trender inom proportionell ventilteknologi
Industry 4.0 Integration
- IoT -anslutning:Trådlös övervakning och molnbaserad analys
- Maskininlärning:Förutsägbara algoritmer för optimal prestanda
- Digital tvilling:Virtuella ventilmodeller för systemsimulering
- Blockchain:Säkra underhållsposter och autentisering av delar
Avancerade material och design
- Tillsatsstillverkning:Komplexa inre geometrier för förbättrade flödesegenskaper
- Smart material:Formminnslegeringar för anpassningsbar kontroll
- Nanoteknologi:Avancerade beläggningar för förbättrad slitmotstånd
- Bioinspirerad design:Fluid Dynamics Optimization från naturen
Hållbarhetsfokus
- Energiutvinning:Regenerativa kretsar med proportionell kontroll
- Biologiskt nedbrytbara vätskor:Kompatibilitet med miljövänlig hydraulik
- Livscykelbedömning:Design för återvinningsbarhet och minskad miljöpåverkan
- Effektivitetsoptimering:AI-driven kontroll för minsta energiförbrukning
Kostnads-nyttoanalys och ROI-överväganden
Initial investering kontra driftsbesparingar
Typisk beräkning av återbetalning:
Proportionell ventilpremie: $ 2 000-5 000
Energibesparingar: 15-30% av hydraulisk kraftförbrukning
Minskat underhåll: 25% färre serviceanrop
Förbättrad produktivitet: 10-15% cykeltidsminskning
Genomsnittlig ROI: 12-24 månader i applikationer med hög användare
Totala kostnader för ägarfaktorer
- Energiförbrukning:Variabel kontra fasta flödessystem
- Underhållskostnader:Schemalagd kontra reaktiva underhållsstrategier
- Minskning av driftstopp:Prediktiva underhållsfunktioner
- Produktkvalitet:Förbättrad konsistens minskar skrothastigheterna
Slutsats
Hydrauliska proportionella ventiler representerar en kritisk teknik som överbryggar traditionell hydraulisk kraft med moderna elektroniska styrsystem. Deras förmåga att tillhandahålla exakt, kontinuerlig kontroll gör dem viktiga för applikationer som kräver noggrannhet, effektivitet och smidig drift.
Viktiga takeaways för implementering:
- Matcha ventilspecifikationer till applikationskraven noggrant
- Investera i korrekt systemdesign och vätskefolelse
- Plan för integration med befintliga kontrollarkitekturer
- Tänk på långsiktiga underhålls- och supportkrav
När tillverkningen rör sig mot större automatisering och precision fortsätter proportionell ventilteknologi att utvecklas med smartare diagnostik, bättre anslutning och förbättrade prestandafunktioner.
Oavsett om du uppgraderar befintlig utrustning eller utformning av nya system, att förstå proportionell ventilteknologi hjälper till att optimera hydraulsystemets prestanda medan du förbereder sig för framtida krav på integration av industrin 4.0.
Redo att implementera proportionell ventilteknologi i dina hydrauliska system? Överväg att konsultera med erfarna automatiseringsingenjörer för att säkerställa optimal val och integration för dina specifika applikationer.
