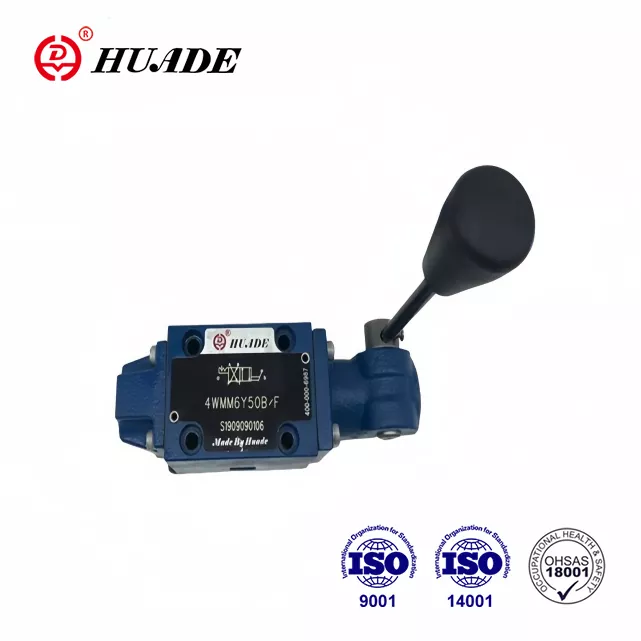

WMM 6 ventiler kan helt ersätta kan ersätta samma modell av Rexroth® på grund av två långvariga samarbeten mellan Huade och Rexroth. Priset på Huade® WMM 6 är mer rimligt. Det är konkurrenskraftigt med bra kvalitet och lägre pris. Huade driver mer än 750 stycken produktionsutrustning importerad från USA, Japan, Tyskland och Schweiz. Det sätter stor stress på kvaliteten med ett mycket strikt testsystem. Fabriken har klarat ISO9001, ISO14001 och OH SAS18001. Det är ett pålitligt nationellt varumärke i Kina. Huades hydraulventiler används ofta inom militärindustrin och andra områden på grund av den överlägsna prestandan.
|
Tekniska data (För applikationer utanför dessa parametrar. kontakta oss!) |
|||||
|
Storlek |
6 |
10 |
16 |
25 |
|
|
Maximal |
port A. B. P(㎫) |
till 31,5 |
till 35 |
||
|
port T (㎫) |
till 16 |
till 15 |
till 25 |
till 25 |
|
|
Maximalt flöde (L/min) |
till 60 |
till 100 |
till 300 |
to 450 |
|
|
Flödes tvärsnitt (kontrollläge 0) |
för symbol Q, 6 % av nominellt tvärsnitt |
för symbolen Q, V, 16 % av nominellt tvärsnitt |
|||
|
Tryckvätska |
Mineraloljor (för NBR-tätning) eller |
||||
|
Tryckvätsketemperaturintervall (℃) |
-30～+80 |
||||
|
Viskositetsområde (mm2/s) |
2,8 till 500 |
||||
|
Vikt (kg) |
ca.1.4 |
ca 3.3 |
ca 8 |
ca 17 |
|
|
Styr ström på handtaget (N) |
utan returtryck ca 20 |
med spärr ca.16~23 |
ca 75 |
ca 120 |
|
Drag:
▶ Direktmanövrerad riktningsventil med handspak
▶ Med fjäderretur eller spärr, tillval
▶ För montering av underplåt
▶ Liten storlek, stor flödeskapacitet och god tillförlitlighet
▶ Porting pattern to Din 24 340 form A, ISO 4401 and CETOP - RP 121H
Ansökan:
Riktningsventil typ WMM 6 kan användas tillsammans med andra sandwichventiler av samma storlek. Det används ofta i byggmaskiner, kemiska maskiner, lätta industrimaskiner, lokomotiv och andra industrier.
WMM 6 riktningsventilerna är handspaksmanövrerade riktningsventiler. De styr start, stopp och riktning av ett flöde.
Riktningsventilerna består i princip av ett hus①, handspak②, kontrollpool ③, samt en eller två returfjädrar④. I det opåverkade tillståndet hålls manöverspolen ③ i neutralläge eller dess utgångsläge av returfjädrarna ④. Manöverspolen ③ manövreras via manöverspaken ②, denna verkar via en led och tappen⑤ direkt på styrspolen ③. Spolen flyttas därigenom ur sitt viloläge till sitt erforderliga omkopplade läge. Efter att manöverspaken ② har återförts till omkopplat läge noll, återförs spolen ③ till neutralläge via returfjädrarna ④.
Typ 4WMM../F.. (med spärr)
Dessa ventiler är antingen 2- eller 3-läges riktningsventiler som är försedda med ett spärrhake som fungerar i alla växlade lägen
Utskuren vy av typ WMM 6
