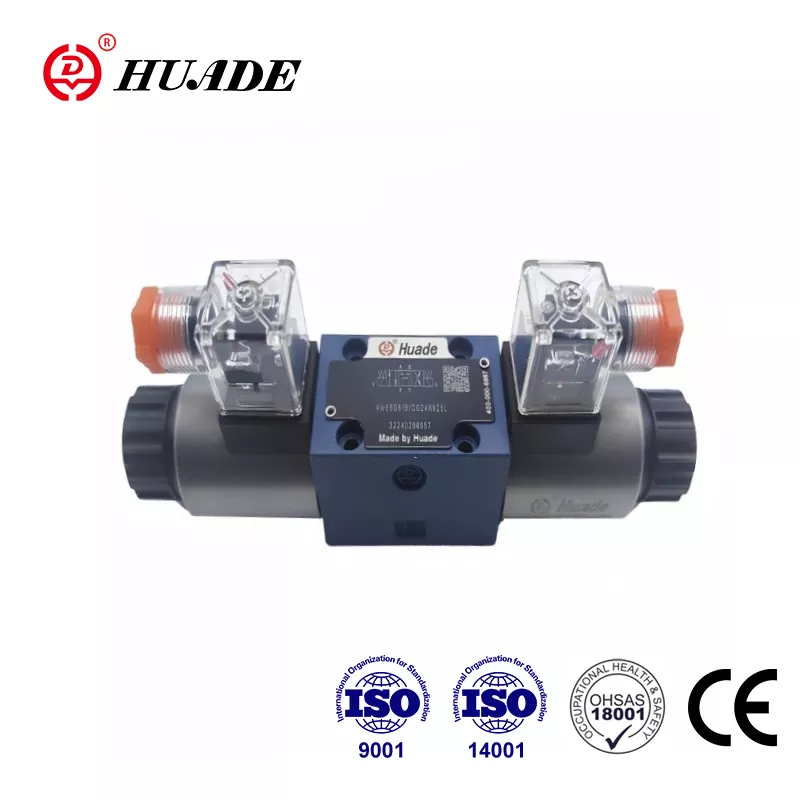

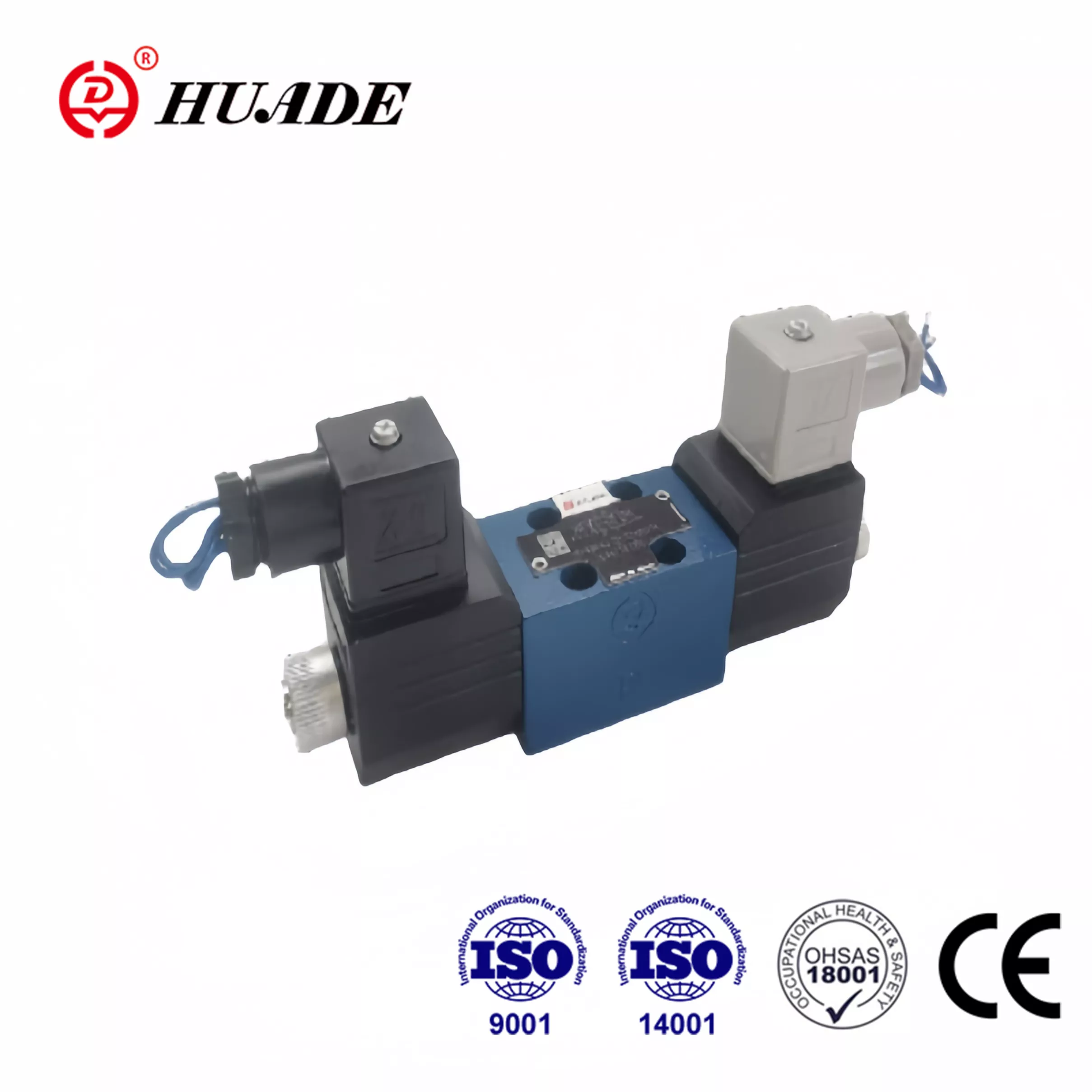

Strategiskt samarbete mellan de kinesiska och tyska regeringarna från 1979, Huade har införlivat den senaste tekniken från Rexroth. Huade® WE 4 riktningsventil är ett prisvärt alternativ till samma modell som erbjuds av Rexroth. Huade lägger stor vikt på kvaliteten. Huade har ett strikt testsystem för att säkerställa att varje riktningsventil har överlägsen prestanda. Magnetventilserien har passerat CE-certifiering. Huade® hydrauliska ventiler används i stor utsträckning inom ingenjörs- och anläggningsmaskiner, metallurgi, verktygsmaskiner, miljöskydd, skeppsbyggnad, flyg, järnvägstransport, petroleum och petrokemi, militär industri och andra områden. Det är ett pålitligt nationellt varumärke i Kina.
|
Hydraultekniska data |
||
|
Max. drifttryck-Portar A,B,P （㎫） |
upp till 21.0 |
|
|
Port T (㎫) |
10.0 .Med symbolerna A eller B måste port T användas som läckageport |
|
|
Max.flöde (L/min) |
upp till 25 |
|
|
Tryckvätska |
Mineralolja eller fosfatester |
|
|
Viskositetsområde (mm2/s) |
2,8 till 500 |
|
|
Tryckvätskans temperaturområde (℃) |
-30～+80 |
|
|
Grad av kontaminering (㎛) |
Maximal tillåten grad av kontaminering av hydraulvätskan till NAS 1638 klass 9. Vi rekommenderar därför ett filter med en minsta retentionsgrad på β≥ 75 |
|
|
Vikt (kg) |
Ventil med 1 magnetventil 0,9 |
|
|
Eltekniska data |
||
|
Tillgängliga spänningar (V) |
12. 24.220.110R 220R |
|
|
Strömförbrukning (W) |
22 |
|
|
Tull |
kontinuerlig |
|
|
Bytestid |
PÅ (ms) |
20 till 30 |
|
AV (ms) |
10 till 20 |
|
|
Max. omgivningstemperatur (℃) |
+50 |
|
|
Max. spoltemperatur (℃) |
+150 |
|
|
Skydd enligt DIN 40 050 |
IP65 |
|
|
Växlingsfrekvens (cykler/h) |
15000 |
|
|
Vid elektrisk anslutning måste skyddsledaren (PE ) anslutas enligt gällande föreskrifter |
||
Drag:
▶ Riktningsventiler av typ WE 4 är magnetstyrda riktningsventiler
▶ Våtstiftssolenoider med lik- eller växelström
▶ Porteringsmönster till ISO 4401 och CETOP - RP 121H
Ansökan:
Riktningsventiler av typ WE 4 är magnetstyrda riktningsventiler. De styr start, stopp och riktning för en vätska.
Dessa riktningsventiler består i princip av huset (1), en eller två solenoider (2), styrspolen (3) och en eller två returfjädrar (4).
Styrspolen (3) hålls av returfjädern (4) i mitten eller i utgångsläget (förutom för spärrade spolar). Styrspolen (3) manövreras via våtstiftssolenoider (2). I strömsatt tillstånd. Kraften från solenoiden (2) verkar via kolven (5) på styrspolen (3) och växlar densamma från sitt viloläge till önskat ändläge. Således väljs det erforderliga flödesmönstret från P till A och B till Tor P till B och A till T. När solenoiden (2) är strömlös, återgår styrspolen (3) till sin neutrala position
Denna version är en riktningsventil med 2 kopplingslägen och läge vid returfjädern (4). En täckt manuell överstyrning tillhandahålls så att manöverspolen (3) kan användas utan
aktiverar solenoiden.
Utskuren vy av 4WE 4-10B
