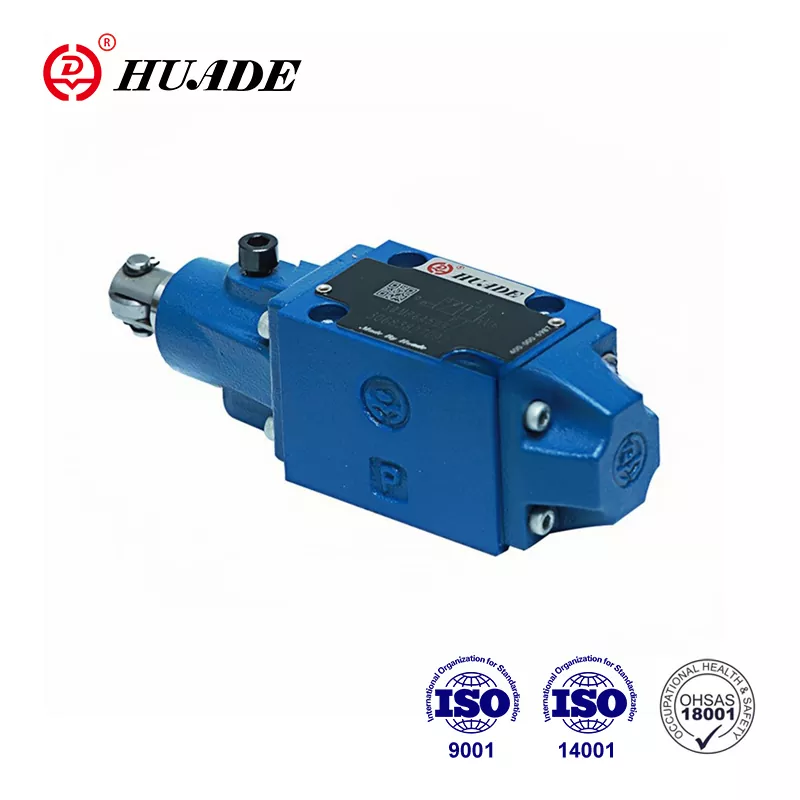

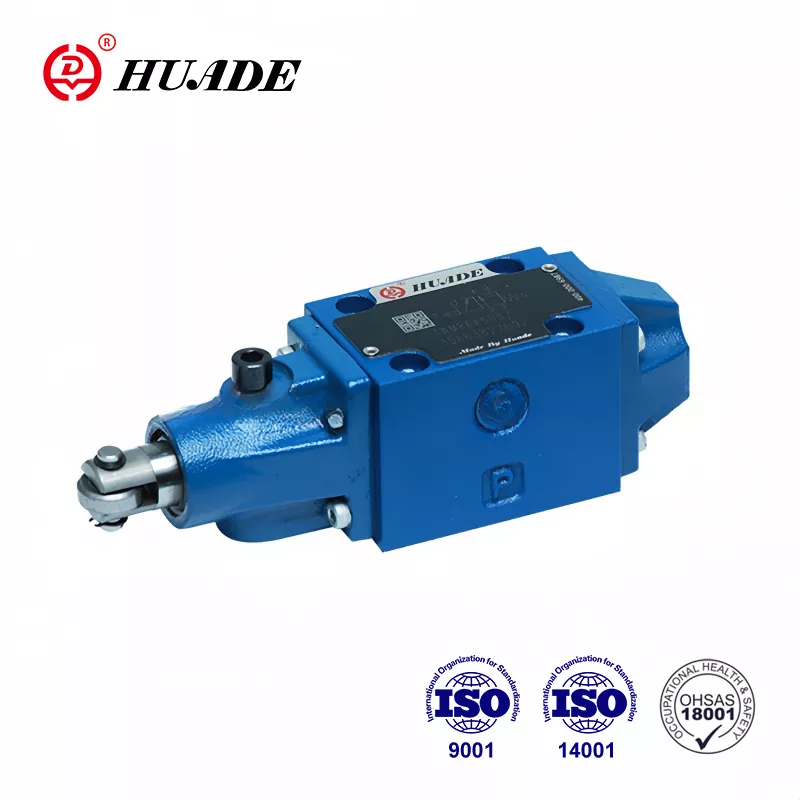

Huade är ett kinesiskt välkänt statligt ägt företag som specialiserat sig på hydrauliskt system. Huade hade två långsiktiga samarbetsupplevelser med Rexroth från 1979. Huade® WMR Valve är ett prisvärt alternativ till Rexroths samma serie. Denna riktningsventil har gratis underhållstjänst inom ett års garantiperiod. Huade sätter stor stress på kvaliteten. Fabriken har passerat ISO9001, ISO14001 och OH SAS18001. Huade® Hydraulic Ventiles används allmänt inom konstruktions- och byggmaskiner, metallurgi, maskinverktyg, miljöskydd, varvsindustri, flyg-, järnvägstransport, petroleum och petrokemisk, militärindustri och andra områden. Det är ett pålitligt varumärke i Kina.
|
Storlek |
6 |
10 |
|||
|
Maximal |
Port A. B. P (㎫) |
till 31,5 |
|||
|
Port T (㎫) |
till 6 |
till 16 |
|||
|
I symboler A och B måste T -porten användas som en dräneringsanslutning |
|||||
|
Maximalt flöde (L/min) |
upp till 60 |
upp till 120 |
|||
|
Flödesövergång |
För symbol Q är 6% av det nominella tvärsnittet |
||||
|
För symbol W, 3% av det nominella tvärsnittet |
|||||
|
Tryckvätska |
Mineraloljor (för NBR -tätning) eller |
||||
|
Tryckvätsketemperaturområde （℃）））） ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃. |
-30 ～+80 |
||||
|
Viskositetsintervall (MM2/s) |
2,8 till 500 |
||||
|
Vikt (kg) |
ca.1.4 |
ca.3.3 |
|||
|
Operationskraft vid rullspaken |
vid noll tanktryck |
100 till 121 |
Två positionsventil |
70 till 140 |
|
|
(N) |
vid ett tryck |
184 till 205 |
Tre positioner ventil |
70 till 175 |
|
Drag:
▶ Direkt opererad riktningsspolventil med justerbar rulloperation
▶ Rullspakmontering kan steg i 90 °
▶ Radiella krafter absorberar pålitligt (upp till 30 °)
▶ 19 slags standardspolfunktion
Riktningsventiler Typ WMR är rullstyrda riktningsventiler.
De består i princip av huset (1), rullspaken (2), kontrollspolen (3) och returen
Våren (4).
En plug-in gasreglage krävs om flöde större än det tillåtna värdet kan uppstå medan ventilspolen är från ett läge till en annan. Plug-in-öppningen är monterad i p-porten i riktningsventilen.
Cutaway View of WMR 6
Patronjag
