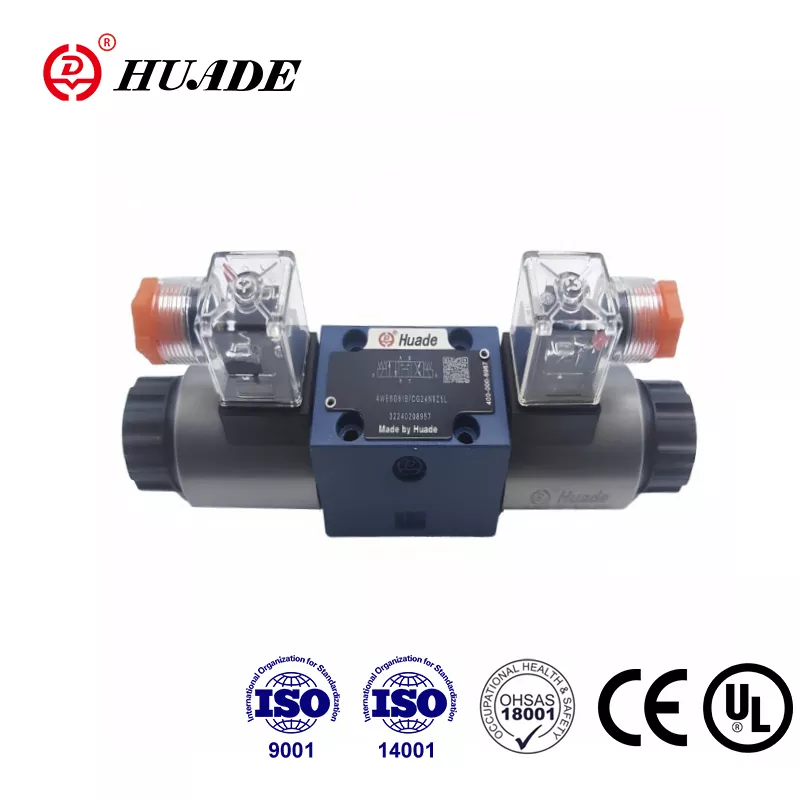

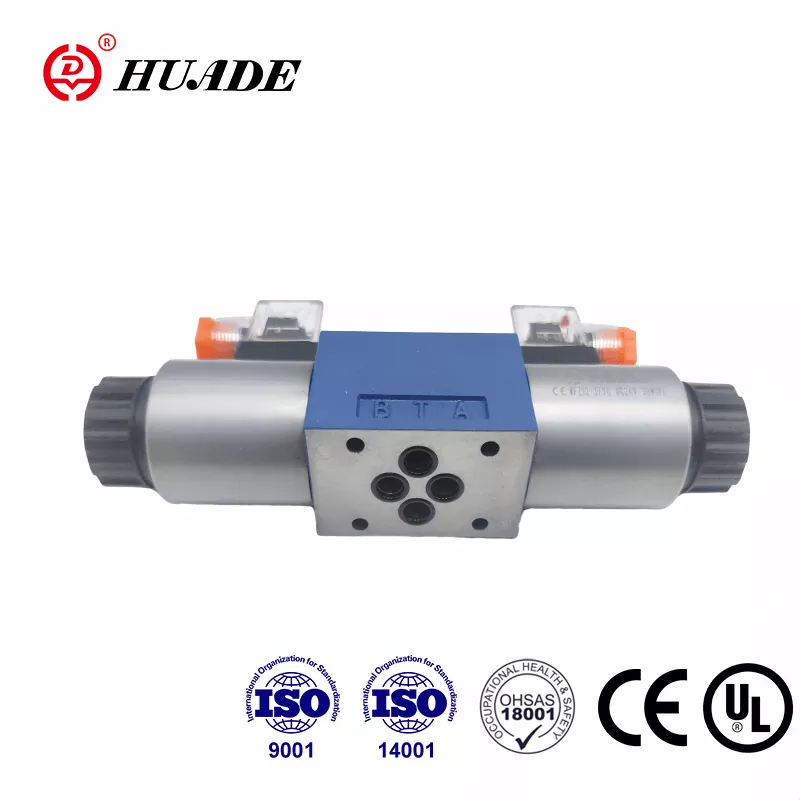

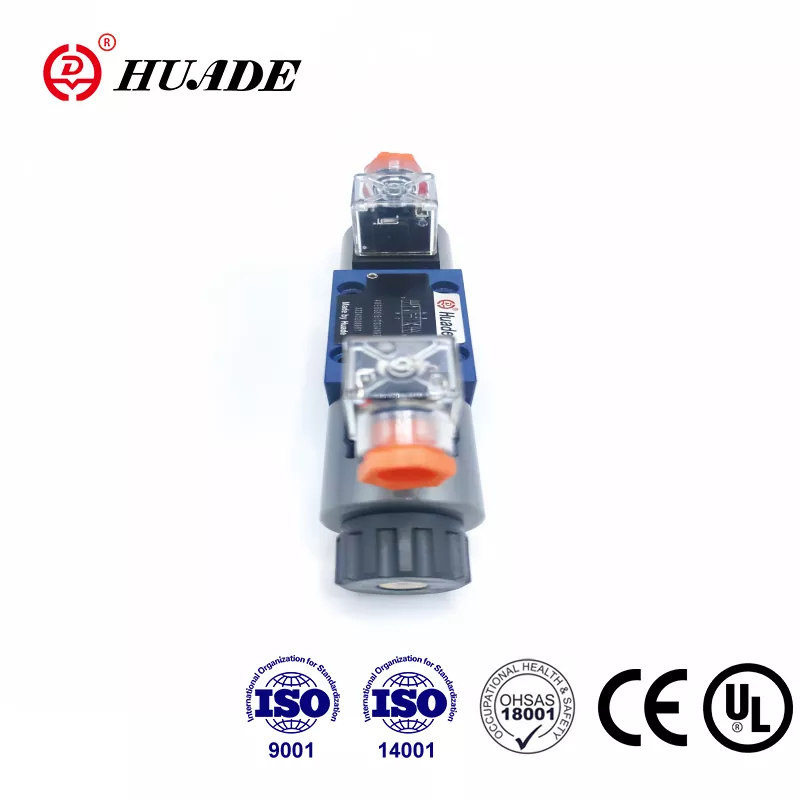

På grund av det två långsiktiga samarbetet med Rexroth från 1979 är Huade® 4WE 6-serie riktningsspolventil ett prisvärt alternativ till Rexroths samma modell. Det är en av de mest populära och mest använda riktningsventilerna. Huade har 750 avancerad utrustning importerad från hela världen och ett strikt testsystem för att säkerställa överlägsen prestanda för dess hydraulventiler. FoU och produktionshanteringssystem möter ISO9001, ISO14001 och ISO45001. Alla magnetventilventiler är CE -certifierade. Huade® Hydraulic Ventiles används allmänt inom konstruktions- och byggmaskiner, metallurgi, maskinverktyg, miljöskydd, varvsindustri, flyg-, järnvägstransport, petroleum och petrokemisk, militärindustri och andra områden i Kina.
|
Hydraulisk |
|||
|
Max.Ooperation Pressure Ports A, B, P (MPA) |
upp till 35,0 |
||
|
Port T (㎫) |
21 (-); 16 (～) |
||
|
Med symboler A och B måste port T användas som en avloppsport |
|||
|
Max.flow (l/min) |
80 (-); 60 (～) |
||
|
Tryckvätska |
Mineraloljor eller fosfatester |
||
|
Viskositetsintervall (MM2/s) |
2.8 ~ 500 |
||
|
Tryckvätsketemperaturområde （℃ ℃））） ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃. |
-30 ～+80 |
||
|
Föroreningsgrad |
Maximal tillåten föroreningsgrad av hydraulvätska till NAS 1638 klass9. |
||
|
Elektrisk |
|||
|
Spänningstyp |
Likström |
AC 50/60Hz |
|
|
Tillgängliga spänningar (v) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Strömförbrukning (W) |
30 |
||
|
Holding Power (VA) |
- |
50 |
|
|
Switch-On Power (VA) |
- |
220 |
|
|
Tull |
kontinuerlig |
||
|
Växlingstid till IS0 6403 |
På (MS) |
25 till 45 |
10 till 20 |
|
Off (MS) |
10 till 25 |
15 till 40 |
|
|
Skydd till DIN |
IP 65 |
||
|
Växlingsfrekvens (cykler/h) |
upp till 15000 |
upp till 7200 |
|
|
Med elektriska anslutningar skyddande ledaren (PE) |
|||
Drag:
▶ Direkt magnetventil Aktiverad riktningsspolventil Högpresterande version
▶ Våt stift DC eller AC -solenoider med avtagbar spole
▶ Solenoidspole kan roteras genom 90 °
▶ Det är inte nödvändigt att öppna den trycktäta kammaren när du byter spole
▶ Elektriska anslutningar antingen som enskilda eller centrala anslutningar
▶ Handöverskridande, valfritt
▶ Portingmönster till DIN 24 340 Form A, ISO 4401 och CETOP - RP 121H
Ansökan:
Riktningsventiler av typ 4WE 6 D är magnetstrandstyrda riktningsspolventiler. De styr start, stopp och riktning för en vätska.
I huvudsak består riktningsventilerna av höljet (1), en eller två solenoider (2), kontrollspolen (3) och en eller två returfjädrar (4). I det avaktiverade tillståndet hålls kontrollspolen (3) i det neutrala eller initiala läget med hjälp av returfjädrar (4) (med undantag för impulspolar). Kontrollspolen (3) aktiveras via våta stift-solenoider (2). Kraften hos solenoiderna (2) verkar via kolven (5) på kontrollspolen (3) och skjuter detta från dess neutrala position till den nödvändiga slutpositionen. Detta ger fritt flöde från P till A och B till T eller P till B och A till T.
När magnetventil (2) avaktiveras returneras kontrollspolen (3) till dess neutrala position med hjälp av returfjädrarna (4).
En valfri handöverskridande hand (6) tillåter rörelse av kontrollspolen (3) utan att aktivera magnetventilen.
Strukturdiagram över vi 6 61b
