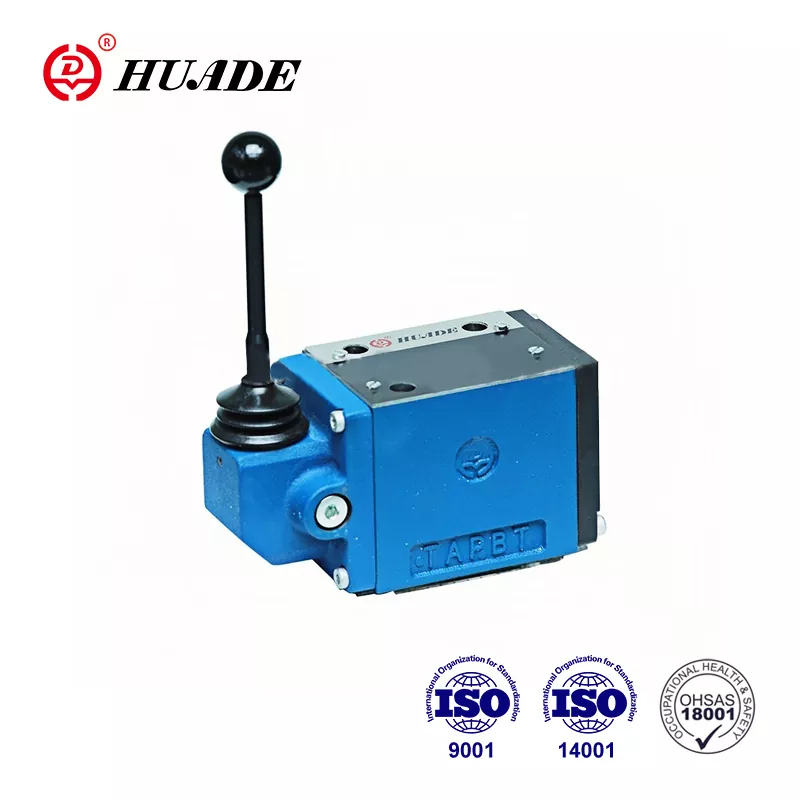

Riktningsstyrventil WMM 10

Huafilter är ett integrerat industri- och handelsföretag. Vi levererar huvudsakligen Huade® hydrauliska ventiler och reparerar hydrauliska system i Kina. Vi är hedrade över att vara Huades enda utländska agent. Varje riktningsventil WMM 10 har ett års garanti. Våra riktningsventiler har alltid uppfyllt internationella standarder. Våra riktningsventiler har stabil prestanda och är redan populära bland kinesiska konsumenter. Vi tillhandahåller en bra service efter försäljning med erfarna ingenjörer som ger teknisk support i tid. Vi är fast beslutna att samarbeta med företag över hela världen för ömsesidig framgång.

Skicka förfrågan PDF-nedladdning

Produktbeskrivning

Huade är ett kinesiskt välkänt statligt företag som specialiserat sig på hydraulisk styrteknik. Huade® WMM 10-ventiler kan helt ersätta samma serie som erbjuds av Rexroth på grund av två långvariga samarbetserfarenheter med Rexroth. Den är konkurrenskraftig med bra kvalitet och lägre pris. Den här riktningsventilen har gratis underhållsservice inom den ettåriga garantiperioden. Fabriken har klarat ISO9001, ISO14001 och OH SAS18001. Huades hydraulventiler används ofta inom militärindustrin och andra områden på grund av den överlägsna prestandan.

Produktparameter för riktningsreglerventilen WMM 10

Tekniska data (För applikationer utanför dessa parametrar. vänligen kontakta oss!)
Storlek		10
Maximal arbetstryck	port A.B.P (㎫)	till 31,5
	port T (㎫)	till 15
Maximalt flöde (L/min)		till 120
Flödes tvärsnitt (kontrollläge 0)		för symbol Q, 6 % av nominellt tvärsnitt
		för symbol W, 3 % av nominellt tvärsnitt
Tryckvätska		Mineraloljor (för NBR-tätning) eller fosfatester (för FPM-tätning)
Tryckvätsketemperaturintervall (℃)		-30～+80
Viskositetsområde (mm2/s)		2,8 till 500
Vikt (kg)		ca 3.3
Styr ström på handtaget (N)		med spärr ca.16~23
		utan spärr ca 20~27

Produktegenskaper och tillämpning av riktningsreglerventilen WMM 10

Drag:

▶ Direktmanövrerad riktningsventil med handspak

▶ Med fjäderretur eller spärr, tillval

▶ För montering av underplåt

▶ Porteringsmönster till Din 24 340 form A, ISO 4401 och CETOP - RP 121H

Ansökan:

Riktningsventil typ WMM 10 använder plattanslutning, vilket har fördelarna med liten storlek, stor flödeskapacitet och god tillförlitlighet jämfört med andra inhemska serieventiler. Det används ofta i byggmaskiner, kemiska maskiner, lätta industrimaskiner, lokomotiv och andra industrier.

Funktioner, avsnitt och symboler för riktningsventilen WMM 10

Ventilerna av typen WMM 10 är handspaksmanövrerade riktningsventiler. De styr start, stopp och riktning för ett flöde.

Riktningsventilerna består i princip av ett hus①, handspak②, kontrollpool ③, samt en eller två returfjädrar④. I det opåverkade tillståndet hålls manöverspolen ③ i neutralläge eller dess utgångsläge av returfjädrarna ④. Manöverspolen ③ manövreras via manöverspaken ②, denna verkar via en led och tappen direkt på manöverspolen ③. Spolen flyttas därigenom ur sitt viloläge till sitt erforderliga omkopplade läge. Efter att manöverspaken ② har återförts till omkopplat läge noll, återförs spolen ③ till neutralläge via returfjädrarna ④.

Typ 4WMM../F.. (med spärr)

Dessa ventiler är antingen 2- eller 3-läges riktningsventiler som är försedda med ett spärrhake som fungerar i alla växlade lägen

Utskuren vy av typ WMM10...30B

Patrongasreglage
