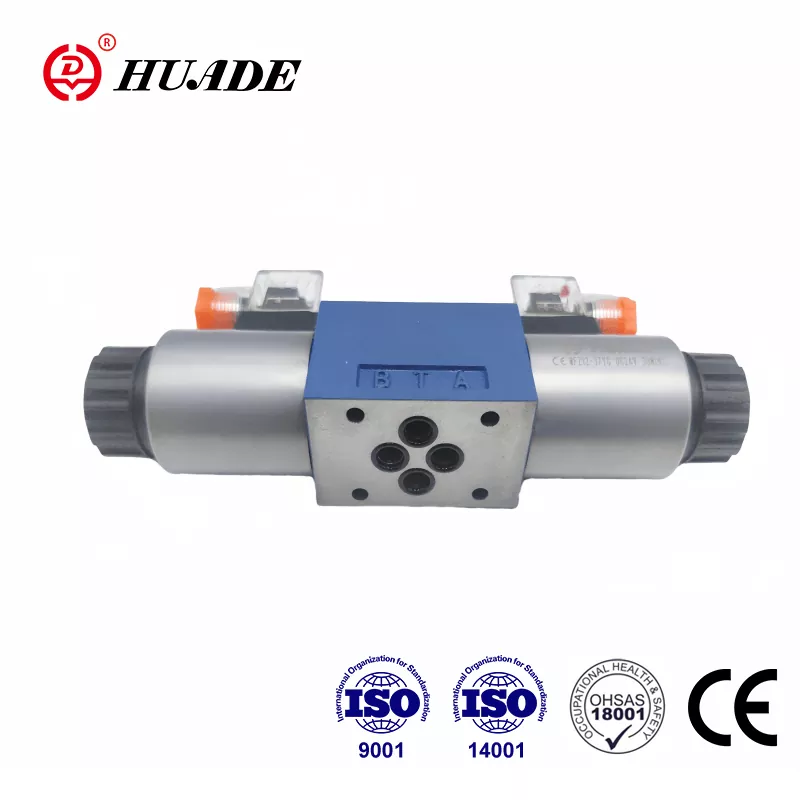

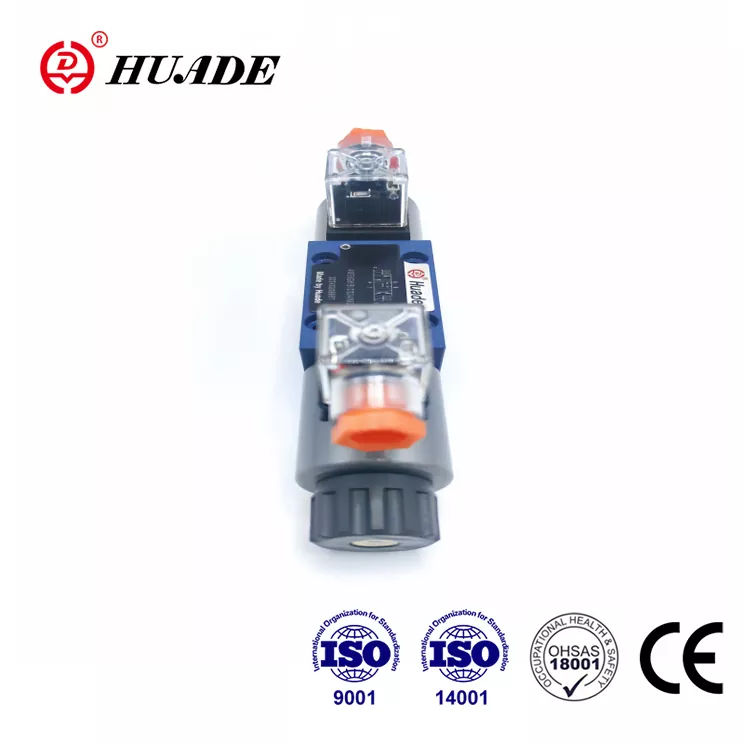

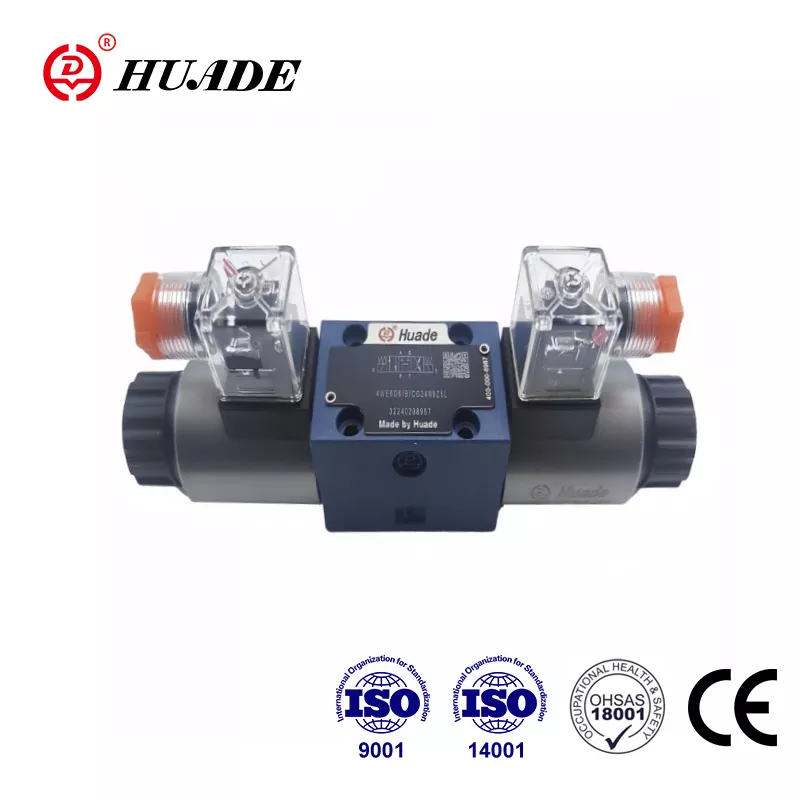

I samarbete med Rexroth två gånger från 1979, har Huade införlivat den senaste tekniken från Rexroth. Huade varumärke WE 5 riktningsventil är ett prisvärt alternativ till samma modell som erbjuds av Rexroth. Huade driver mer än 750 stycken produktionsutrustning importerad från USA, Japan, Tyskland och Schweiz. Huade lägger stor vikt på kvaliteten för att säkerställa att varje riktningsventil har överlägsen prestanda. Magnetventilserien har klarat CE-certifiering. R&D och produktionsledningssystem uppfyller ISO9001, ISO14001 och ISO45001. Hydrauliska ventiler av märket Huade används ofta inom militärindustrin och andra områden i Kina på grund av stabil prestanda.
|
Hydrauliska data |
|||
|
Hydraulvätska |
mineraloljor eller fosfatester |
||
|
Vätsketemperaturintervall |
-30～+80 |
||
|
Viskositetsområde (mm2/s) |
2,8 till 500 |
||
|
Arbetstryck, max. (㎫) |
Port A,B,P |
Port T |
|
|
upp till 25 |
upp till 6 |
||
|
Flödesområde (växlingsläge 0): |
Med symbolen W |
Med symbolen Q |
|
|
ca. 3 % av nominellt tvärsnitt |
ca 6 % av nominellt tvärsnitt |
||
|
Vikt (kg) |
ventil |
underskylt G115/01 |
underskylt G96/01 |
|
ca.1.4 |
ca 0,7 |
ca 0,5 |
|
|
Elektriska data |
|||
|
AC-spänning (V) |
110, 220, i 50Hz |
||
|
DC-spänning (V) |
12, 24, 110 |
||
|
Spänningstyp |
AC |
DC |
|
|
Effektbehov (W) |
26 |
||
|
Hållkraft (VA) |
- |
46 |
|
|
Slå på ström (VA) |
- |
130 |
|
|
Arbetscykel |
fortsätta |
||
|
Inkopplingstid PÅ (ms) |
40 |
25 |
|
|
Avstängningstid (ms) |
30 |
20 |
|
|
Omgivningstemperatur (℃) |
+50 |
||
|
Spoletemperatur （℃） |
+150 |
||
|
Växlingsfrekvenscykler (cykler/h) |
15000 |
7200 |
|
|
Typ av skydd enligt DIN 40 050 |
IP65 |
||
Drag:
▶ Direkt solenoidmanövrerad riktningsventil
▶ Våtstift DC eller AC solenoider
▶ Anslutning av underplåt
Ansökan:
Riktningsventiler av typ WE5 är magnetstyrda riktningsventiler. De styr start, stopp och riktning för en vätska. Denna ventil används ofta i olika hydraulsystem och pilotventiler för olika tryckventiler.
Dessa riktningsventiler består huvudsakligen av huset (1), en eller två solenoider (2), styrspolen (3) och en eller två returfjädrar (4).
Styrspolen (3) hålls av returfjädern (4) i mitten eller i utgångsläget (förutom för spärrade spolar). Styrspolen (3) manövreras via våtstiftssolenoider (2). I strömsatt tillstånd. Kraften från solenoiden (2) verkar via kolven (5) på styrspolen (3) och växlar densamma från sitt viloläge till önskat ändläge. Således väljs det erforderliga flödesmönstret från P till A och B till T eller P till B och A till T. När solenoiden (2) är strömlös, återförs styrspolen (3) till sitt neutrala läge av returfjädern (4). En täckt manuell överstyrning tillhandahålls så att kontrollspolen (3) kan manövreras utan att magnetventilen aktiveras.
Typ 4WE5N 6.0B/O...
Denna version är en riktningsventil med 2 kopplingslägen och 2 solenoider utan spärr och fjädrar. Det finns inget definierat kopplingsläge i strömlöst tillstånd.
Typ 4WE5N 6.0B/OF..
Denna version är en riktningsventil med 2 kopplingslägen, 2 solenoider och en spärr. Sålunda är de relevanta kopplingslägena fasta och kontinuerlig aktivering av solenoiden är inte nödvändig.
Strukturdiagram av WE 5
