När du arbetar med hydrauliska system kan valet av rätt styrventil göra stor skillnad. Riktningsventilen Rexroth 4WE 10 D har blivit ett pålitligt val för många industriella applikationer, och det finns goda skäl till varför ingenjörer återkommer till den.
Vad gör 4WE 10 D speciell
Rexroth 4WE 10 D är en solenoidmanövrerad riktningsventil som styr hur hydraulvätska strömmar genom ett system. Se det som en trafikledare för olja eller andra hydraulvätskor. När elektricitet strömmar genom dess spolar, växlar ventilen position och omdirigerar vätska till olika delar av din maskin.
Denna ventil passar storleksstandarden NG10, som även kallas CETOP 5 eller ISO 4401-05. Vad detta betyder i praktiska termer är att den kan hantera allvarliga tryck och flödeshastigheter samtidigt som den passar standardmonteringsmönster som de flesta hydraulsystem använder.
Siffrorna i namnet ger dig viktig information. "4" betyder att den har fyra huvudportar där vätska kommer in och ut. "WE" indikerar att det är en riktningsventil som drivs av solenoider. "10" hänvisar till dess nominella storlek, och "D" beskriver en specifik spolkonfiguration som bestämmer hur ventilen beter sig när den är i sitt neutrala läge.
Tryck- och flödesförmåga
En av de utmärkande egenskaperna hos riktningsventilen 4WE 10 D för Rexroth är dess förmåga att hantera högt tryck. De huvudsakliga arbetsportarna klarar upp till 350 bar, vilket motsvarar cirka 5 076 PSI. Det är tillräckligt med press för att klara krävande industriella uppgifter utan att svettas.
För flödeskapacitet klarar denna ventil mellan 120 och 160 liter per minut beroende på den specifika modellvarianten. Det är ungefär 32 till 42 liter per minut i amerikanska mätningar. Detta sortiment ger dig flexibilitet att anpassa ventilen till ditt systems behov utan att överdimensionera eller underdimensionera dina komponenter.
Returporten har en lägre tryckgräns, vanligtvis runt 210 bar. Detta är viktigt eftersom om du designar ett system måste du se till att din returledning inte bygger upp för mycket tryck. Annars kan du skada ventilens fjädermekanism eller belasta huset utanför dess designgränser.
Wet-Pin Solenoid Design
4WE 10 D använder vad som kallas en våtstiftssolenoiddesign, och den här funktionen förtjänar lite uppmärksamhet. I den här inställningen sitter solenoidens tryckstång i hydraulolja istället för att vara helt förseglad från den.
Detta designval ger flera praktiska fördelar. Hydrauloljan fungerar som ett kylmedel och drar bort värmen från den elektriska spolen. Detta hjälper solenoiden att hålla längre och arbeta mer tillförlitligt, särskilt när du cyklar på ventilen ofta. Oljan smörjer även de rörliga delarna, vilket minskar slitaget över tid.
Ur underhållssynpunkt är våtstiftssolenoider bekväma. Du kan byta ut spolen utan att behöva tömma hydraulsystemet eller bryta in i tätade tryckkammare. Detta sparar tid under reparationer och minskar risken för att förorena din hydraulolja. Spolen kan till och med rotera 90 eller 360 grader för att passa trånga installationsutrymmen, vilket ger dig fler alternativ när du monterar ventilen.
Växlingshastighet och dämpningskontroll
När du aktiverar riktningsventilen 4WE 10 D för Rexroth med likström, växlar den vanligtvis på 45 till 70 millisekunder när den slås på och 35 till 45 millisekunder när den stängs av. Dessa svarstider fungerar bra för de flesta industriella automationsbehov.
Det som skiljer denna ventil från många konkurrenter är dess justerbara dämpningsfunktion. Vissa versioner låter dig sakta ner hur snabbt spolen rör sig när du byter position. Genom att använda justerbara gasskruvar eller fasta öppningar kan du förlänga kopplingstiden till över 100 millisekunder om det behövs.
Varför vill du ha en långsammare ventil? I system med stora cylindrar eller tung belastning kan omedelbara riktningsändringar skapa tryckspikar som hamrar igenom dina rör och kopplingar. Detta fenomen, ibland kallat vattenhammare, kan skada komponenter och förkorta ditt systems livslängd. Den inbyggda dämpningen hjälper till att jämna ut dessa övergångar utan att behöva separata stötdämpare i ditt rör.
Ventilen klarar upp till 15 000 växlingscykler per timme, vilket gör den lämplig för höghastighetsproduktionslinjer där ventilen behöver öppna och stänga upprepade gånger under dagen.
Spoolkonfigurationer och driftslogik
"D" i 4WE 10 D-beteckningen hänvisar till en specifik slidsymbol, men Rexroth erbjuder denna ventilplattform med många olika slidkonfigurationer. Du kan få den i 4/3-konfigurationer (fyra portar, tre positioner) eller 4/2-inställningar (fyra portar, två positioner), bland andra alternativ.
Varje slidtyp skapar olika flödesvägar när ventilen är i neutral- eller mittläge. Vissa konfigurationer stänger alla portar när de är strömlösa, vilket håller cylindrarna på plats. Andra kopplar pumpen till tanken, vilket lossar pumpen och sparar energi. Valet beror på vad du behöver ditt system att göra när ventilen inte är aktivt kopplad.
Riktningsventilen 4WE 10 D för Rexroth finns i både fjäderretur och spärrversion. Fjäderreturventiler går automatiskt tillbaka till ett utgångsläge när du bryter strömmen, vilket ofta är viktigt för säkerheten. Spärrversioner stannar i sin sista position tills du skickar en annan signal, vilket fungerar bättre för applikationer där du behöver hålla något på plats under strömavbrott.
Elektriska specifikationer
Denna ventil fungerar med ett brett utbud av elektriska system. Du kan beställa den med DC-spänningar från 12V hela vägen upp till 230V, eller med olika växelspänningsalternativ. Den vanliga DC-solenoiden förbrukar cirka 30 till 35 watt ström.
De elektriska anslutningarna finns i olika stilar, inklusive kontaktdon som uppfyller DIN-standarderna. Ventilen har skyddsklass IP65 vilket innebär att den klarar damm och vattenstänk utan problem. Isoleringen uppfyller VDE klass F-standarder, så den är lämplig för industriella miljöer där elsäkerhet är viktigt.
För felsökning eller nöddrift har många versioner manuella överstyrningsalternativ. Dessa låter dig byta ventilen mekaniskt när du sätter upp ett system eller behöver flytta något under ett strömavbrott.
Var denna ventil används
4WE 10 D dyker upp i många olika branscher eftersom den balanserar prestanda med tillförlitlighet. I marina applikationer kan du se att den styr styrsystem på fartyg, hanterar kranar som lastar och lossar last och justerar propellrar med variabel stigning. Dessa miljöer kräver ventiler som kan köras kontinuerligt under tuffa förhållanden, och Rexroth-designen håller bra mot saltluft och vibrationer.
Tillverkningsanläggningar använder riktningsventilen 4WE 10 D för Rexroth i verktygsmaskiner, formsprutningsutrustning och metallformningspressar. Den höga omkopplingsfrekvensen gör den användbar för automatiserad produktion där ventilen cyklar tusentals gånger per skift. Dämpningsjusteringen hjälper till att förhindra stötskador på precisionskomponenter i dessa maskiner.
Konstruktion och mobil utrustning förlitar sig också på denna ventilplattform, även om dessa applikationer ofta använder lite olika varianter optimerade för mobil hydraulik.
Underhåll och vätskerengöring
Liksom de flesta hydrauliska precisionskomponenter behöver 4WE 10 D ren olja för att fungera korrekt. Spelrummet mellan sliden och ventilhuset mäts i mikrometer och smutspartiklar kan orsaka slitage och inre läckage ganska snabbt.
Rexroth specificerar att hydraulvätskan ska uppfylla NAS 1638 klass 9 renhetsstandarder. Du behöver ett bra filtreringssystem med ett betaförhållande på minst 75 för 10 mikron partiklar. Detta kanske låter överdrivet strikt, men när du kör 15 000 cykler i timmen ökar kontamineringsskadorna snabbt.
Regelbundet underhåll inkluderar kontroll av vätskans renhet, inspektion av läckor och ibland byte av tätningssatser. Tätningssatserna innehåller vanligtvis nio O-ringar och kommer med artikelnummer som R961006886 för nyare serier. På grund av designen med våtstift kan du ofta byta ut magnetspolen utan större demontering, vilket håller stilleståndstiden kort.
Jämföra med andra alternativ
Riktningsventilen 4WE 10 D för Rexroth konkurrerar med ventiler från Parker, Eaton och andra stora tillverkare i NG10-kategorin. Parkers D3W-serie erbjuder liknande tryckklasser runt 345 bar. Eatons DG4V-5-serie fungerar också i jämförbara tryckområden, även om specifikationerna varierar beroende på modell.
Det som gör att Rexroth-alternativet sticker ut är främst den integrerade dämpningsförmågan. Medan andra tillverkare gör robusta och lyhörda ventiler, inkluderar många inte inbyggd stötdämpning. Om du behöver den funktionen måste du lägga till externa gasreglage eller kuddar till ditt system, vilket tar upp utrymme och lägger till komplexitet.

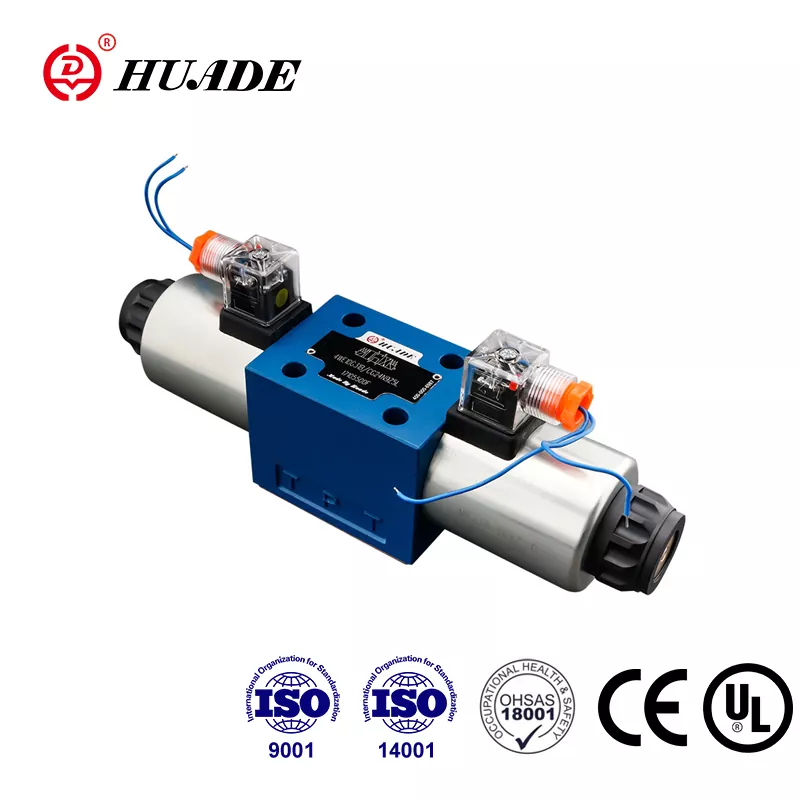

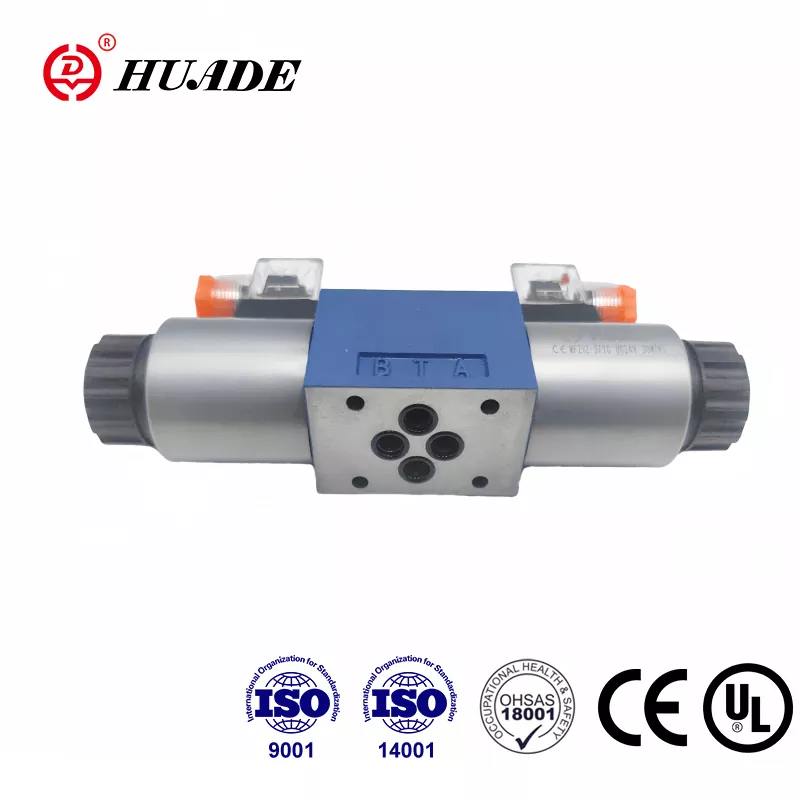

Det finns också kompatibla alternativ från företag som Huade som följer samma monteringsstandarder och erbjuder lägre priser. Dessa kan fungera bra för mindre kritiska applikationer, men du bör noggrant jämföra de faktiska prestandaspecifikationerna, särskilt maximala flödeshastigheter och långtidsdata om hållbarhet.
Installationsöverväganden
4WE 10 D monteras på en underplatta med standardmönstret ISO 4401-05. Bulthålen är åtskilda 80 gånger 32 millimeter, vilket matchar industristandarden för denna storleksklass. Denna standardisering innebär att du ofta kan byta mellan olika tillverkares ventiler utan att göra om din grenrör eller underplatta.
Var uppmärksam på portmarkeringarna när du installerar ventilen. Port P ansluts till din pump, portar A och B går till ditt ställdon och port T går tillbaka till tanken. Om du får dessa bakåt kommer ditt system att fungera felaktigt och kan skada utrustningen.
Riktningsventilen 4WE 10 D för Rexroth kan arbeta i omgivningstemperaturer från minus 15 grader Celsius upp till 70 grader Celsius. Hydraulvätsketemperaturen påverkar växlingstiderna eftersom oljans viskositet ändras med temperaturen. Om ditt system körs i extrem kyla eller värme, kan du behöva ta hänsyn till detta i dina timingberäkningar.
Specialvarianter för riskområden
För tillämpningar i explosiva atmosfärer erbjuder Rexroth ATEX-certifierade versioner av denna ventil. WE...XE-serien fungerar i zon 2-miljöer där explosiva gaser eller damm kan förekomma men normalt sett inte förväntas. WE...XN-serien hanterar Zon 3-förhållanden med lägre explosionsrisker.
Dessa explosionssäkra varianter använder speciella spolkonstruktioner och skyddande höljen som förhindrar antändningskällor. Om du arbetar i petrokemiska anläggningar, gruvdrift eller offshoreplattformar behöver du dessa certifierade versioner för att uppfylla säkerhetsbestämmelserna.
Framtidssäkra ditt system
När industriella system blir mer automatiserade och sammankopplade blir det mer värdefullt att ha diagnostiska möjligheter. Medan den grundläggande 4WE 10 D är en enkel on-off-ventil, erbjuder Rexroth en uppgraderad plattform som kallas 4WEH 10-serien som lägger till positionsövervakning och elektronisk slagjustering.
Dessa avancerade versioner använder samma beprövade ventilhus och sliddesign som standard 4WE 10 D, men de inkluderar sensorer som talar om var spolen är placerad. Denna feedback hjälper till med prediktivt underhåll och tillståndsövervakning. Om du bygger ett system som behöver uppfylla Industry 4.0-standarder eller kräver funktionssäkerhetscertifiering, ger 4WEH-plattformen dig en uppgraderingsväg utan att ändra din grundläggande hydrauliska kretsdesign.
Att göra rätt val
Riktningsventilen 4WE 10 D för Rexroth representerar en solid mellanväg mellan prestanda och praktiska egenskaper. Den hanterar höga tryck och flödeshastigheter utan att vara överkonstruerad för enkla applikationer. Solenoiddesignen med våtstift gör underhållet enkelt, och den justerbara dämpningsfunktionen hjälper till att skydda känsliga system från hydrauliska stötar.
När du specificerar denna ventil, se till att du förstår vilken serie du får. 3X- och 5X-serien har vissa skillnader i maximalt tryck, med nyare 5X-versioner som når 350 bar jämfört med 315 bar för vissa äldre varianter. Om du använder högspänningsspolar som 96V eller 205V DC, kom ihåg att du måste minska det maximala flödet med tio procent för att undvika överhettning av solenoiden.
Nyckeln till lång livslängd är att bibehålla korrekt vätskerenhet och att följa de rekommenderade filtreringsstandarderna. Detta är inte valfritt om du vill att ventilen ska nå sin förväntade livslängd. Med bra vätskehantering och periodiskt tätningsbyte kan dessa ventiler leverera miljontals cykler i industriell service.
Oavsett om du designar ett nytt system eller byter ut en befintlig ventil, erbjuder 4WE 10 D beprövad tillförlitlighet med tillräcklig flexibilitet för att passa många olika applikationer. Dess standardiserade monteringsmönster och breda utbud av spolkonfigurationer gör att du vanligtvis kan hitta en version som matchar dina behov utan anpassade modifieringar.
