Om du arbetar med hydraulsystem har du säkert hört talas om Rexroth 4WE 6 J riktningsventil. Denna ventil är en av de mest pålitliga komponenterna inom industriell hydraulik, och att förstå hur den fungerar kan hjälpa dig att fatta bättre beslut för din utrustning.
4WE 6 J är tillverkad av Bosch Rexroth, ett företag känt för hydrauliska delar av hög kvalitet. Denna speciella ventil styr riktningen för vätskeflödet i hydrauliska system. Tänk på det som en trafikledare för hydraulolja som riktar den dit den behöver för att få maskiner att fungera korrekt.
Vad gör 4WE 6 J speciell
Riktningsventilen 4WE 6 J för Rexroth sticker ut på grund av sin design. Det är en magnetventil, vilket betyder att den använder elektromagneter för att byta positioner. När du skickar en elektrisk signal till ventilen flyttar den inre delar som ändrar sig där oljan rinner.
Denna ventil har en 4/3-konfiguration. "4" betyder att den har fyra portar där hydraulledningar ansluter. "3" betyder att den har tre positioner den kan flytta till. I mittläget är alla portar stängda. Detta är viktigt för säkerheten eftersom när ventilen inte får veta vad den ska göra, blockerar den allt flöde och håller allt låst på plats.
Ventilen använder fjädrar för att automatiskt återgå till detta mittläge. När du stänger av den elektriska signalen trycker fjädrarna tillbaka den interna spolen till mitten. Denna fjädercentrerade design är pålitlig och har testats i tusentals maskiner under många år.
Hur "J"-spolen fungerar
Bokstaven "J" i namnet berättar om spoltypen inuti ventilen. Olika bokstäver betyder olika flödesmönster, och J-spolen har ett specifikt syfte. I mittläget är alla fyra portarna blockerade. Inget rinner in eller ut. Detta kallas en stängd centerkonfiguration.
När du aktiverar en solenoid växlar ventilen för att ansluta trycket till en arbetsport samtidigt som den blockerar de andra. Byt till den andra solenoiden och anslutningarna vänder. Detta ger dig exakt kontroll över vilken riktning din hydraulcylinder eller motor rör sig.
Den stängda centrumutformningen av riktningsventilen 4WE 6 J för Rexroth gör den perfekt för maskiner som behöver hålla position när de stoppas. Verktygsmaskiner, formsprutningsmaskiner och pressar drar alla nytta av denna funktion. När ventilen är i neutralt läge stannar ditt ställdon exakt där det är utan att driva.
Tekniska specifikationer du bör känna till
4WE 6 J använder ett standard NG6 monteringsmönster, även kallat CETOP 03. Denna standardisering innebär att du kan ersätta den med andra NG6 ventiler om det behövs. Monteringshålen är placerade exakt, med fyra M5-gängor i ett specifikt mönster som matchar industristandarder.
Denna ventil kan hantera upp till 350 bars tryck på huvudportarna. Den maximala flödeshastigheten är 80 liter per minut vid användning av DC-solenoider. Ventilen arbetar med hydraulolja som har en viskositet mellan 10 och 500 mm²/s och kan arbeta i temperaturer från -20°C till +80°C.
Responstiden är viktig i hydrauliska system. 4WE 6 J växlar positioner på cirka 20 till 70 millisekunder när du slår på den och 10 till 60 millisekunder när du stänger av den. Detta snabba svar hjälper maskiner att arbeta smidigt utan förseningar.
Solenoiderna finns i olika spänningsalternativ. Vanliga val inkluderar 24V DC, vilket är det mest populära i industriella miljöer. Du kan också få 12V DC, 110V AC eller 230V AC versioner. DC-versionerna drar cirka 30 watt effekt och kan köras kontinuerligt utan överhettning.
Var dessa ventiler används
Tillverkningsanläggningar använder riktningsventilen 4WE 6 J för Rexroth i många applikationer. I maskinverkstäder styr dessa ventiler rörelsen av skärverktyg och arbetsstyckeshållare. Den stängda mittfunktionen förhindrar oönskad rörelse när maskinen är tomgång, vilket förbättrar säkerheten och precisionen.
Formsprutningsmaskiner förlitar sig på dessa ventiler för att kontrollera formöppning och stängning. Den snabba växlingshastigheten hjälper till att upprätthålla produktionshastigheter, och den pålitliga centreringen säkerställer en jämn detaljkvalitet. Vissa formmaskiner cyklar tusentals gånger per dag, och 4WE 6 J klarar upp till 15 000 cykler per timme.
Pressmaskiner använder dessa ventiler för att kontrollera kolvens rörelse. Förmågan att hålla trycket när den är centrerad är avgörande för formningsoperationer där arbetsstycket måste hållas stadigt under bearbetningen. Ventilens höga tryck på 350 bar ger gott om kapacitet för krävande applikationer.
Automatiserade produktionslinjer har ofta flera 4WE 6 J-ventiler som arbetar tillsammans. Varje ventil styr en annan cylinder eller motor, och de koordinerar alla för att flytta produkter genom olika stationer. Den standardiserade monteringen gör installation och underhåll enklare i hela systemet.
Läser modellnumret
Rexroth använder ett detaljerat kodningssystem för sina ventiler. Ett typiskt fullständigt modellnummer kan vara 4WE 6 J6X/EG24N9K4. Varje del av denna kod berättar något specifikt om ventilen.
"4WE" i början talar om för dig att det är en fyrvägs, magnetstyrd riktningsventil. "6" betyder att det är storlek NG6. "J" är den spoltyp vi diskuterade tidigare. "6X" hänvisar till komponentserien, som relaterar till prestandaegenskaper.
Efter snedstrecket indikerar "E" att den har våtstiftssolenoider som sitter i hydrauloljan. "G24" betyder att den använder 24V DC-ström. "N" berättar om tätningsmaterial, där N är standard NBR-gummitätningar. Avsnittet "9K4" innehåller ytterligare alternativ som manuella överstyrningsfunktioner och kontakttyper.
Att förstå denna kodning hjälper när man beställer ersättningsventiler eller jämför olika modeller. Riktningsventilen 4WE 6 J för Rexroth kan ha många varianter baserat på dina specifika behov, och modellnumret fångar alla dessa detaljer.
Vanliga problem och lösningar
Liksom alla mekaniska komponenter kan dessa ventiler utveckla problem med tiden. Det vanligaste problemet är fastsättning, där spolen inte rör sig smidigt inuti ventilhuset. Detta händer vanligtvis på grund av föroreningar i hydrauloljan.
Det inre spelrummet i en 4WE 6 J är mycket litet, mellan 3 och 13 mikrometer. Det är mindre än ett människohår. När smutspartiklar kommer in i oljan kan de fastna i dessa trånga utrymmen och hindra spolen från att röra sig. Detta kallas silt-lock, och det kan skada ventilen om det inte åtgärdas.
Att hålla din hydraulolja ren förhindrar de flesta problem. Använd filter som uppfyller ISO 4406 renhetsstandarder på 20/18/15 eller bättre. Byt filter regelbundet och se efter tecken på kontaminering som grumlig olja eller ovanliga ljud från systemet.
Coil burnout är ett annat problem som kan uppstå. Om spolen fastnar och inte kan röra sig, drar solenoiden mer ström genom att försöka trycka på den. Denna extra ström skapar värme som kan skada spollindningarna. AC-versioner av ventilen är mer mottagliga för detta problem än DC-versioner.
Att kontrollera elförsörjningen hjälper till att förhindra spolproblem. Se till att din spänning håller sig inom 10 % av märkspänningen. Anslutningar ska vara rena och täta, med ordentlig tätning mot fukt. Ventilen använder IP65- eller IP67-klassade kopplingar beroende på version, så underhåll dessa tätningar ordentligt.
Internt läckage ökar när ventilerna åldras. Detta är normalt slitage, men överdrivet läckage påverkar systemets prestanda. Om du märker långsammare ställdonsvarvtal eller minskad hållkraft kan internt läckage vara orsaken. Att testa tryckfallet över ventilen kan hjälpa till att diagnostisera detta problem.
Underhållstips
Regelbundet underhåll gör att din riktningsventil 4WE 6 J för Rexroth fungerar tillförlitligt. Ventilen i sig behöver inte mycket uppmärksamhet, men det gör hydraulsystemet runt den. Att följa några enkla metoder förlänger ventilens livslängd avsevärt.
Oljekvaliteten är viktigast. Följ principen "ren, sval och torr". Ren olja förhindrar kontaminering. Sval olja minskar slitaget och förlänger komponenternas livslängd. Torr olja förhindrar korrosion och bibehåller rätt viskositet. Testa din olja med jämna mellanrum och byt den enligt tillverkarens rekommendationer.
Temperaturkontroll hjälper också. Ventilen kan arbeta upp till 80°C, men en kylare är bättre för livslängden. Om ditt system blir varmt, överväg att lägga till en värmeväxlare. Magnetspolarna kan nå 150°C på sin yta, men svalare drift minskar elektrisk påfrestning.
Många 4WE 6 J-ventiler inkluderar manuella överstyrningsalternativ. Dessa låter dig flytta ventilen för hand när maskinen är avstängd eller under felsökning. När du använder den manuella överstyrningen, håll systemtrycket under 50 bar för att undvika överdriven kraft. Tryck aldrig på båda manuella överstyrningarna samtidigt.
Monteringsposition begränsar inte ventilen mycket. Du kan installera den i vilken riktning som helst, även om horisontell montering ofta fungerar bäst för värmeavledning. Se till att det finns tillräckligt med utrymme runt solenoiderna så att kylluften kan cirkulera.
Alternativ och kompatibilitet

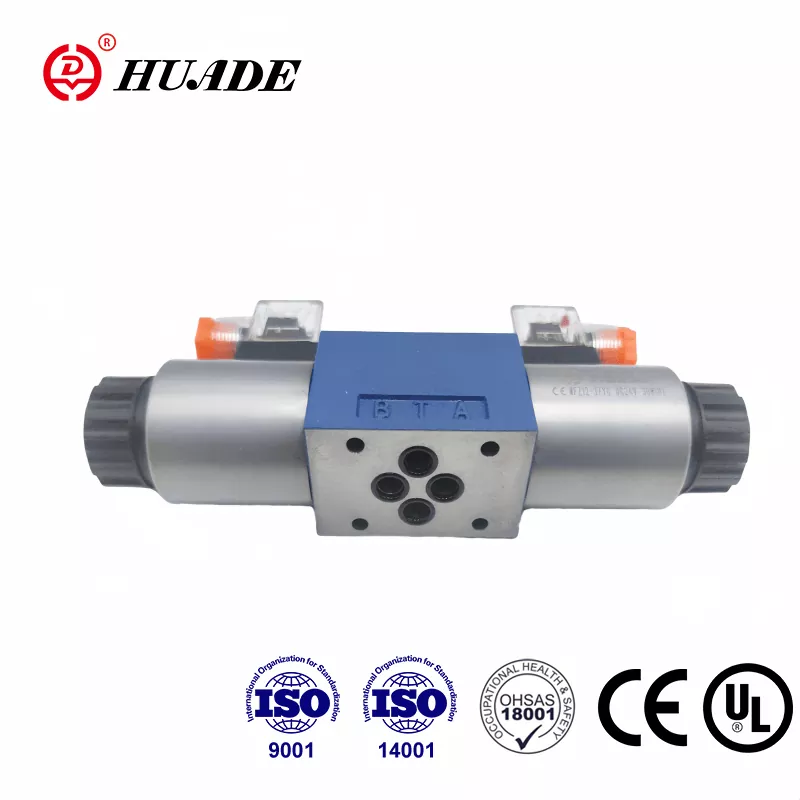

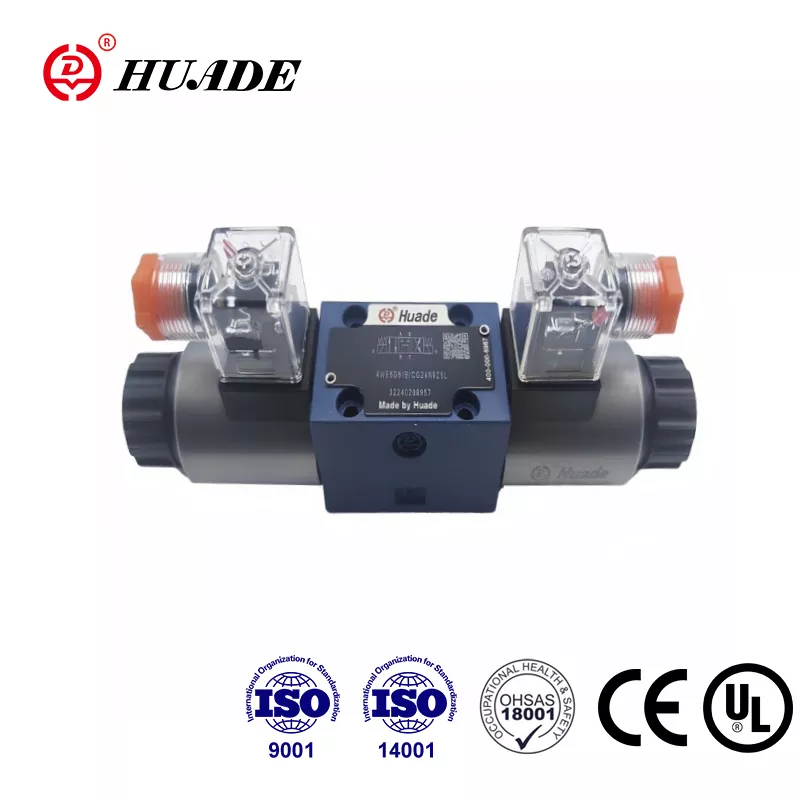

Medan Rexroth tillverkar kvalitetsventiler, erbjuder andra tillverkare kompatibla alternativ. Att förstå dina alternativ hjälper till med inköp och kostnadshantering. Alla ventiler med ett NG6 monteringsmönster kan fysiskt passa där en 4WE 6 J monteras.
Yuken tillverkar DSG-01-3C3, som ger liknande funktionalitet med en stängd mittspole. Parker erbjuder D1VW-serien med jämförbara flödeshastigheter. Eaton Vickers har modellen DG4V-3-6C. Dessa alternativ kostar vanligtvis 20 % till 30 % mindre än originaldelar från Rexroth.
När du överväger alternativ, matcha tryckklassificeringarna, flödeskapaciteten och de elektriska specifikationerna noggrant. Alla NG6-ventiler är inte skapade lika. Vissa kan ha olika svarstider eller växlingsegenskaper som påverkar din applikation.
Riktningsventilen 4WE 6 J för Rexroth har en beprövad meritlista med medeltid mellan fel mätt i år. Vissa alternativa märken kanske inte matchar denna tillförlitlighet. För kritiska applikationer är den extra kostnaden för äkta Rexroth-delar ofta vettig.
Ombyggnadstjänster erbjuder ett annat alternativ. Flera företag är specialiserade på att renovera hydrauliska ventiler. De tar isär, rengör, byter ut slitna delar och testar ventilen till nyskick. Ombyggda ventiler kostar mindre än nya och kan fungera bra för mindre krävande applikationer.
Var man kan köpa
Att hitta en leverantör för 4WE 6 J borde inte vara svårt. Bosch Rexroth har en officiell webbutik på [store.boschrexroth.com](http://store.boschrexroth.com/) där du kan beställa direkt. Detta garanterar äkta delar och korrekt garantitäckning.
Industridistributörer lagerför dessa ventiler regionalt. Företag som Motion Industries, Applied Industrial Technologies och andra hydraulikspecialister har Rexroth-produkter. Att arbeta med en lokal distributör ger dig teknisk support och snabbare leverans för akuta behov.
Onlinemarknadsplatser som eBay har både nya och begagnade ventiler. Priserna för nya enheter varierar vanligtvis från $300 till $500 beroende på den specifika modellen och alternativen. Begagnade ventiler säljs för $100 till $250, även om du byter garantitäckning för lägre kostnad.
Asiatiska leverantörer på plattformar som Shopee eller Alibaba erbjuder kompatibla versioner till lägre priser, ibland runt $150. Kvaliteten varierar med dessa källor, så undersök säljaren noggrant om du väljer den här vägen. För kritiska applikationer, håll dig till kända leverantörer.
Vid beställning, ha ditt fullständiga modellnummer redo. Riktningsventilen 4WE 6 J för Rexroth finns i många konfigurationer och att få fel spänning eller kontakttyp skapar problem. Dubbelkolla elektriska specifikationer och monteringsdetaljer innan du köper.
Installationsöverväganden
Att installera en 4WE 6 J korrekt säkerställer god prestanda och lång livslängd. Börja med en ren monteringsyta. Ventilen tätar mot denna yta, och eventuella repor eller smuts kan orsaka läckage. Använd rätt bultmoment på monteringsskruvarna för att undvika att ventilkroppen deformeras.
Portanslutningar ska vara rena och rätt dimensionerade. Ventilen använder standard NG6 portstorlekar, och dina hydraulledningar måste matcha. Att använda underdimensionerade linjer begränsar flödet och ökar tryckfallet. Överdimensionerade linjer slösar utrymme men skadar inte prestandan.
När du ansluter el, följ kopplingsschemat för din specifika modell. Solenoiderna ansluts vanligtvis till en styrenhet eller omkopplare som ger lämplig spänning. Vissa modeller har indikatorlampor för att visa vilken solenoid som är strömsatt, vilket hjälper vid felsökning.
Överväg att lägga till tryckmätare vid viktiga punkter i ditt system. Övervakning av trycket vid ventilportarna hjälper till att diagnostisera problem och optimera prestanda. Tryckbrytare kan tillhandahålla säkerhetsspärrar för att förhindra drift utanför säkra parametrar.
Arbeta med olika vätskor
De flesta hydraulsystem använder mineralolja och 4WE 6 J fungerar perfekt med dessa vätskor. Standard-NBR-tätningarna hanterar petroleumbaserade oljor över ett brett temperaturområde. Detta täcker de flesta industriella tillämpningar.
Vissa system kräver miljövänliga vätskor som HFC (vattenglykol) eller HFD (syntetisk ester). Riktningsventilen 4WE 6 J för Rexroth kan fungera med dessa vätskor, men du behöver rätt tätningsmaterial. Beställ ventilen med FKM (Viton) tätningar, indikerad med ett "V" i modellkoden istället för "N".
Vattenbaserade vätskor minskar livslängden jämfört med mineralolja. Rexroth uppskattar cirka 30 % kortare livslängd vid användning av HFC-vätskor. Det ökade slitaget kommer från olika smörjegenskaper och potentiell kavitation. Om du måste använda dessa vätskor, överväg något överdimensionerade komponenter för att kompensera.
Drifttemperaturgränserna ändras också med olika vätskor. HFC-vätskor begränsar den maximala temperaturen till 50°C istället för 80°C-gränsen med mineralolja. Planera ditt kylsystem därefter om du använder alternativa hydraulvätskor.
Förstå prestandakurvor
Rexroth tillhandahåller prestandadata i tekniska manualer som visar hur ventilen beter sig under olika förhållanden. Tryckfallskurvor visar hur mycket tryck du tappar genom att trycka olja genom ventilen vid olika flödeshastigheter. För J-spolen, räkna med ett tryckfall på cirka 2 bar vid 20 liter per minut.
Detta tryckfall representerar bortkastad energi i ditt system. Högre flödeshastigheter skapar mer tryckfall, efter ett krökt förhållande. När du designar en hydraulkrets, ta hänsyn till denna förlust för att säkerställa att ställdonen får tillräckligt tryck.
Effektgränsvärdet för riktningsventilen 4WE 6 J för Rexroth är 8. Detta är ett Rexroth-specifikt mått som relaterar flöde, tryck och oljeviskositet till värmegenerering. Att hålla sig under denna gräns förhindrar överhettning under kontinuerlig drift.
Växlingsfrekvens påverkar ventilens livslängd. Medan ventilen kan cykla upp till 15 000 gånger per timme mekaniskt, går typiska applikationer mycket långsammare. Högre cykelhastigheter påskyndar slitaget på tätningar och solenoidkomponenter. Matcha din driftfrekvens till dina faktiska behov snarare än att maximera den.
Dokumentation och support
Bosch Rexroth tillhandahåller detaljerad teknisk dokumentation för sina ventiler. Huvudkatalogbladet visar mått, monteringsdetaljer och grundläggande specifikationer. Mer detaljerade manualer förklarar installationsprocedurer, underhållskrav och felsökningssteg.
Du kan ladda ner dessa dokument från Rexroths webbplats eller begära dem från distributörer. Att ha den tekniska manualen för just din modell hjälper till vid installation och underhåll. Dokumenten innehåller hydrauliska symboler som visar hur man representerar ventilen i kretsscheman.
Rexroths tekniska supportteam kan hjälpa till med applikationsfrågor. Om du är osäker på om en 4WE 6 J passar dina behov kan de rekommendera alternativ eller föreslå modifieringar. Detta stöd är värdefullt när man designar nya system eller uppgraderar befintlig utrustning.
Urvalsverktyg online låter dig konfigurera ventiler baserat på dina krav. Ange din flödeshastighet, tryck, spänning och andra parametrar, så föreslår verktyget lämpliga modeller. Detta hjälper till att säkerställa att du får exakt vad du behöver utan att avkoda modellnummer manuellt.
Slutliga tankar
Riktningsventilen 4WE 6 J för Rexroth representerar beprövad teknik inom hydraulisk styrning. Dess solenoidmanövrerade, fjädercentrerade design med sluten centrumposition tjänar otaliga tillämpningar över hela världen. Att förstå hur det fungerar hjälper dig att använda det effektivt och underhålla det på rätt sätt.
Viktiga fördelar inkluderar den standardiserade NG6-monteringen, pålitlig sluten centerfunktion och bred tillgång på delar och support. Ventilen hanterar höga tryck och ger responsiv omkoppling för exakt kontroll. Flera spänningsalternativ och konfigurationer anpassar sig till olika maskinkrav.
Korrekt installation och underhåll gör att dessa ventiler fungerar i flera år. Ren hydraulolja är den enskilt viktigaste faktorn för ventilens livslängd. Regelbundna filterbyten och uppmärksamhet på driftstemperatur förhindrar de flesta problem innan de börjar.
Oavsett om du byter ut en trasig ventil, designar en ny maskin eller bara försöker förstå din befintliga utrustning, förtjänar 4WE 6 J övervägande. Dess årtionden av beprövad prestanda i krävande industriella applikationer talar om dess kvalitet och tillförlitlighet. Med rätt skötsel kommer denna ventil att tjäna ditt hydraulsystem väl i många år.
