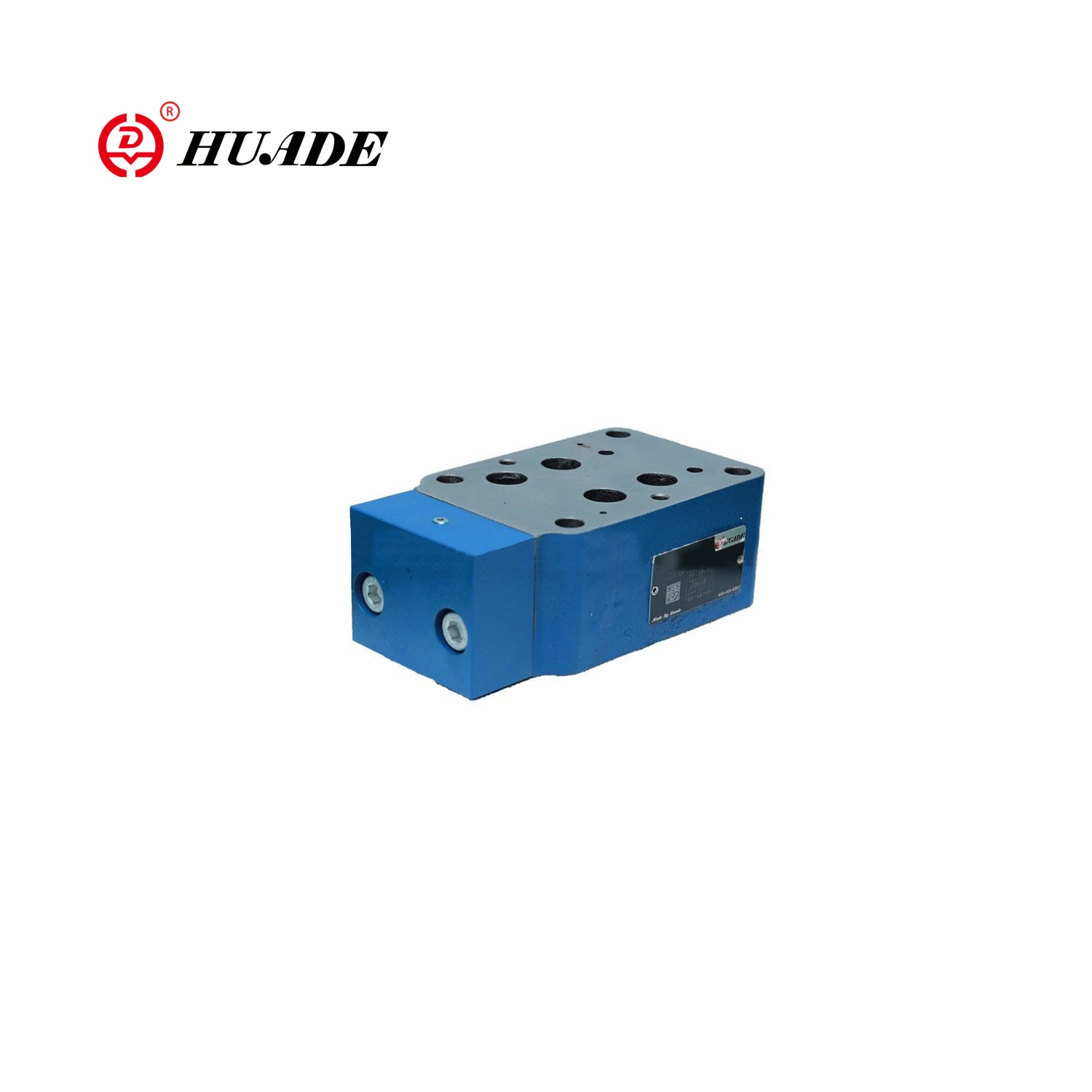

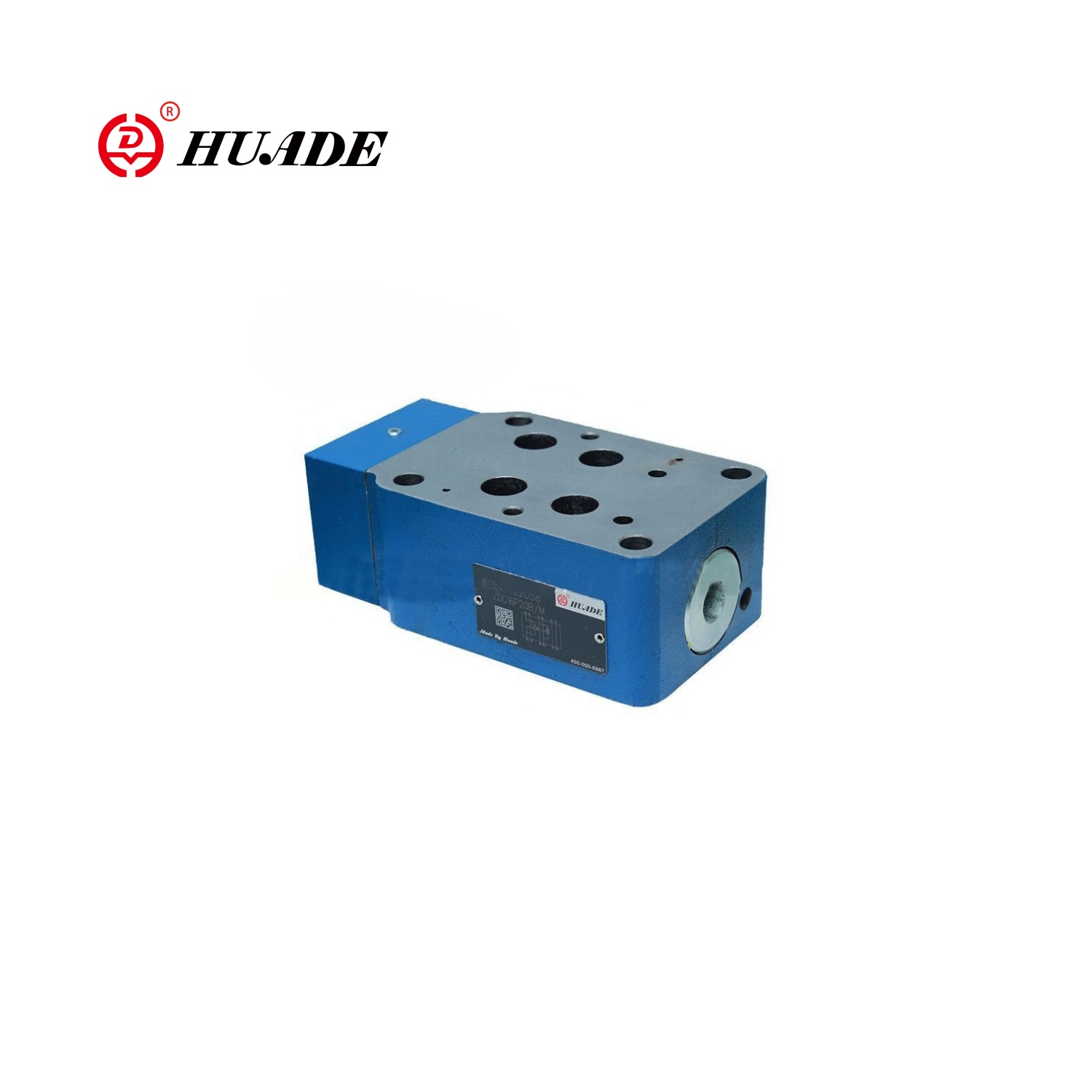

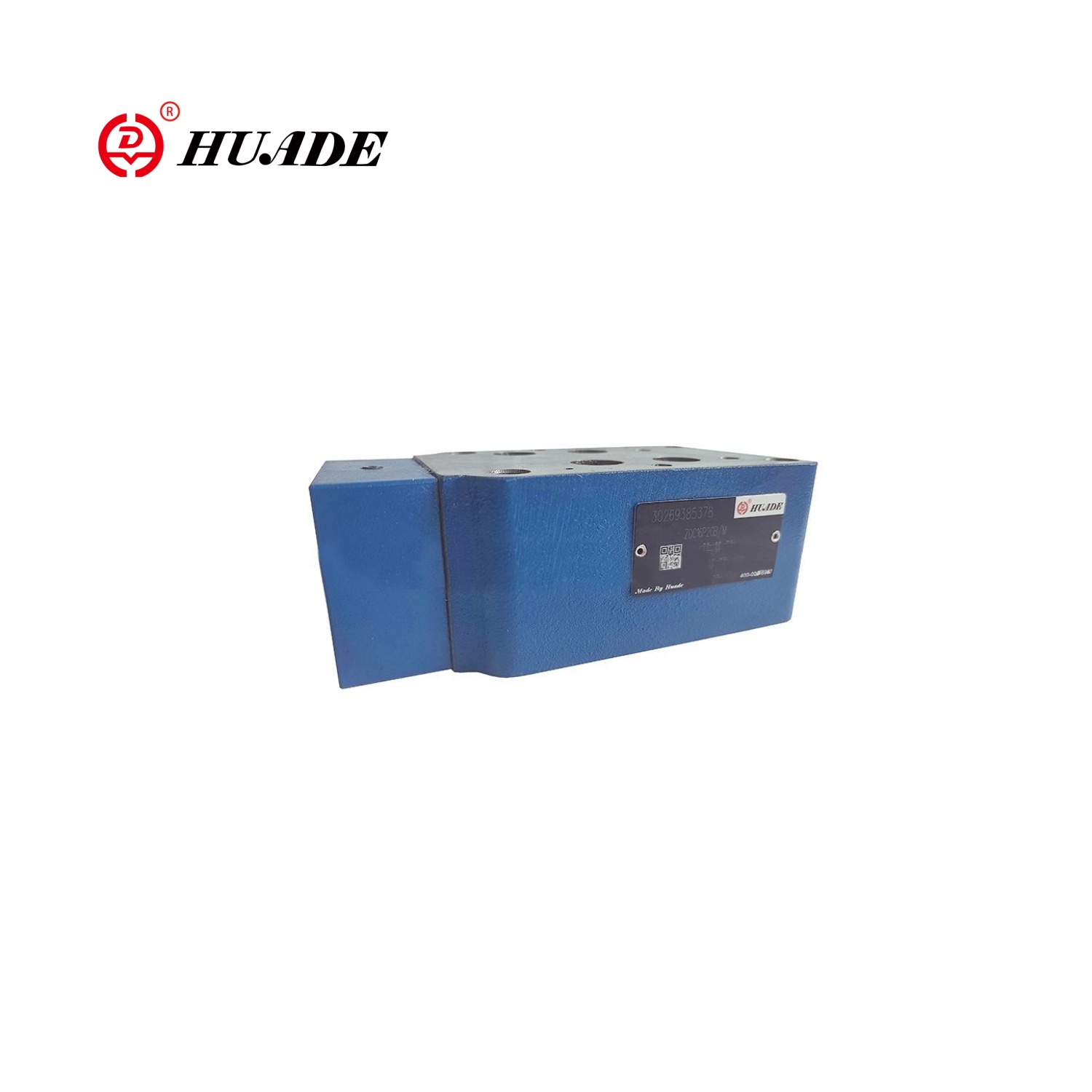

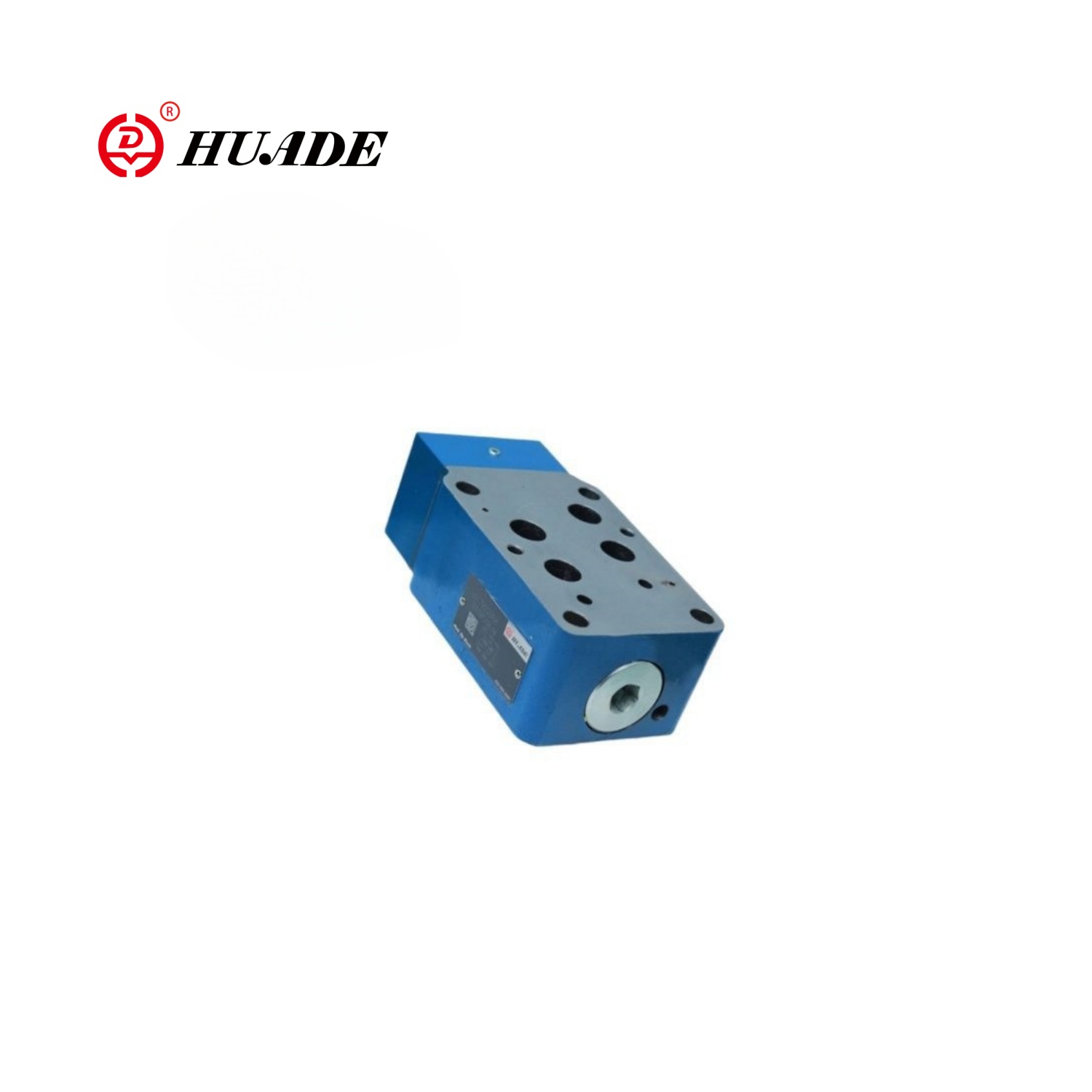

Arbetsprincipen för ventil ZDC är baserad på mekanismen för strypning och tryckkompensation. Mäter-in-tryckkompensator ZDC används vanligtvis tillsammans med en proportionell riktningsventil WRZ för att justera flödet genom att kontrollera öppningen av gassporten, medan du använder tryckkompensatorn för att hålla tryckskillnaden före och efter gassporten konstant, och därmed uppnå belastningskompensation. Detta gör att ställdonets hastighet inte påverkas av belastningsförändringar, vilket förbättrar systemets stabilitet och kontrollnoggrannhet.
| Storlek | 10 | 16 | 25 |
| Flöde (l/min) | 85 | 150 | 325 |
| Vikt (kg) | 3 | 3.5 | 8.9 |
| Driftstryck (MPA) PMAX | A 、 B 、 p | 35 | |
| T | 25 | ||
| X | 3 till 10 | ||
| Y | upp till 3. (endast när den används med den portdrivna proportionella riktningsventilen, othenwise 15) | ||
| Innehållsgrad | ≤20 (rekommenderar 10) | ||
Drag:
▶ Ladda kompensation i port P till A eller P till B via en inbyggd bussventil
▶ 2-vägsversion "P '
▶ 3-vägs version "P T" (NS10-25)
▶ Flödeskontroll när du arbetar tillsammans med en proportionell riktningsventil
Ansökan:
Meter-in-tryckkompensator ZDC används ofta i metallurgiska maskiner, metallurgiska maskiner, metallurgiska maskiner.
Mätar-in-tryckkompensatorn ZDC-ventiler är direkta drivna metertryckskompensatorer för 2 eller 3-vägs design.
De används för belastningskompensationen som en metertryckskompensator i Channel P.
Dessa ventiler består i princip av höljet (1), kontrollspolen (2), kompressionsfjäder (3) med fjäderbricka (4) och locket (5) med integrerad bussventil (6).
Komprimeringsfjädern (3) håller kontrollspolen (2) i öppet läge från P1 till P, när tryckdifferensen P1 till A1 eller P1 till B1 är mindre än 1,0 MPa.
Om tryckdifferensen överstiger 1.o MPA, flyttas kontrollspolen (2) till vänster tills tryckdifferensen återställs.

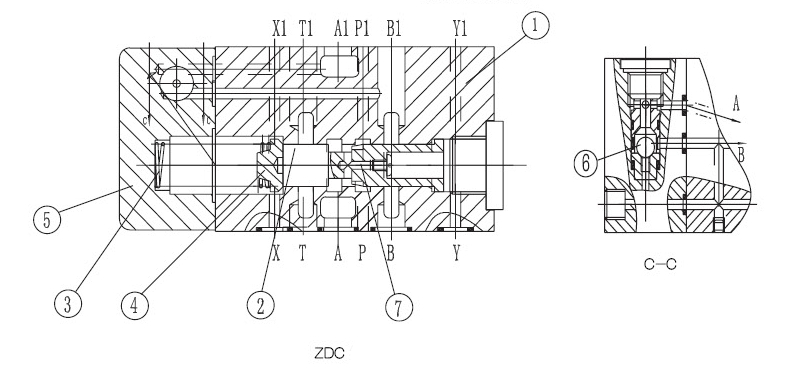

Struktur av Mäter-in-tryckkompensator ZDC

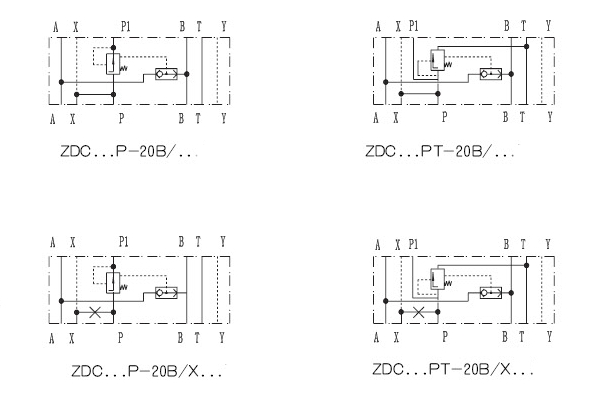

Symboler för mätar-in-tryckkompensator ZDC
