Hydrauliska system är ryggraden i otaliga industriella applikationer, från byggutrustning och tillverkningsmaskiner till flyg- och rymdsystem och bilkomponenter. Kärnan i dessa system ligger en kritisk komponent som bestämmer prestanda, effektivitet och precision: den hydrauliska flödeskontrollventilen. Att förstå hur dessa ventiler fungerar är viktigt för alla som är involverade i hydraulisk systemdesign, underhåll eller drift.
En hydraulisk flödeskontrollventil är en precisionskonstruerad anordning utformad för att reglera flödeshastigheten för hydraulvätska i ett system. Till skillnad från enkla on-off-ventiler ger flödeskontrollventiler varierande begränsningar för vätskeflödet, vilket gör att operatörerna kan finjustera hastigheten och kraften hos hydrauliska ställdon som cylindrar och motorer. Dessa ventiler fungerar i huvudsak som "gasen" av hydrauliska system och styr hur snabba eller långsamma hydrauliska komponenter fungerar.
Den primära funktionen för dessa ventiler sträcker sig utöver enkel flödesreglering. De upprätthåller konsekvent prestanda under varierande belastningsförhållanden, kompenserar för tryckfluktuationer och säkerställer smidig, kontrollerad rörelse av hydrauliska maskiner. Denna kontrollnivå är avgörande i applikationer där precisionstiming, hastighetsreglering och smidig drift är av största vikt.
Grundläggande driftsprinciper
Den grundläggande principen bakom hydrauliska flödeskontrollventiler kretsar kring kontrollerad begränsning av vätskeflödet. När hydraulvätska möter en begränsning i sin väg minskar flödeshastigheten medan trycket byggs upp uppströms om begränsningen. Genom att variera storleken på denna begränsning kan flödeskontrollventiler exakt modulera flödeshastigheten.
De flesta flödeskontrollventiler fungerar enligt öppningsprincipen, där vätska passerar genom en kalibrerad öppning. När öppningsstorleken förändras, gör också flödeshastigheten. Förhållandet mellan öppningsstorlek, tryckskillnad och flödeshastighet följer etablerade hydrauliska principer, vilket möjliggör förutsägbar och repeterbar kontroll.
Ventilens inre mekanism består vanligtvis av ett rörligt element - till exempel en spole, nål eller poppar - som kan placeras för att skapa variabel begränsning. Detta element aktiveras på olika sätt, inklusive manuell justering, fjäderbelastning eller elektronisk styrning, beroende på ventilkonstruktion och applikationskrav.
Typer av hydrauliska flödeskontrollventiler
Nålventiler
Nålventiler representerar den enklaste formen av flödeskontroll, med en avsmalnande nål som rör sig in och ut ur ett exakt bearbetat säte. När nålen justeras förändrar den det effektiva flödesområdet och ger fin kontroll över flödeshastigheter. Dessa ventiler utmärker sig i applikationer som kräver exakt, manuell justering och finns vanligtvis i instrumentering och lågflödesapplikationer.
Nålventilens design möjliggör extremt finflödesjustering, vilket gör den idealisk för kalibreringsändamål och situationer där små flödesförändringar kan påverka systemets prestanda avsevärt. De kräver emellertid vanligtvis manuell justering och kanske inte är lämpliga för applikationer som kräver ofta flödeshastighetsförändringar.
Gaseventiler
Gasspjällventiler, även känd som fasta öppningsventiler, använder en enkel begränsning för att kontrollera flödet. Även om de är grundläggande i design är de mycket effektiva i många applikationer. Dessa ventiler kan vara manuellt justerbara eller fixerade, beroende på applikationskraven. Den huvudsakliga begränsningen av grundläggande gasventiler är att flödeshastigheten varierar med tryckskillnaden över ventilen.
Avancerade gasventilkonstruktioner innehåller tryckkompensationsmekanismer för att upprätthålla konsekventa flödeshastigheter trots tryckvariationer. Denna funktion gör dem lämpliga för applikationer där belastningsförhållandena ändras men konsekvent ställdonshastighet krävs.

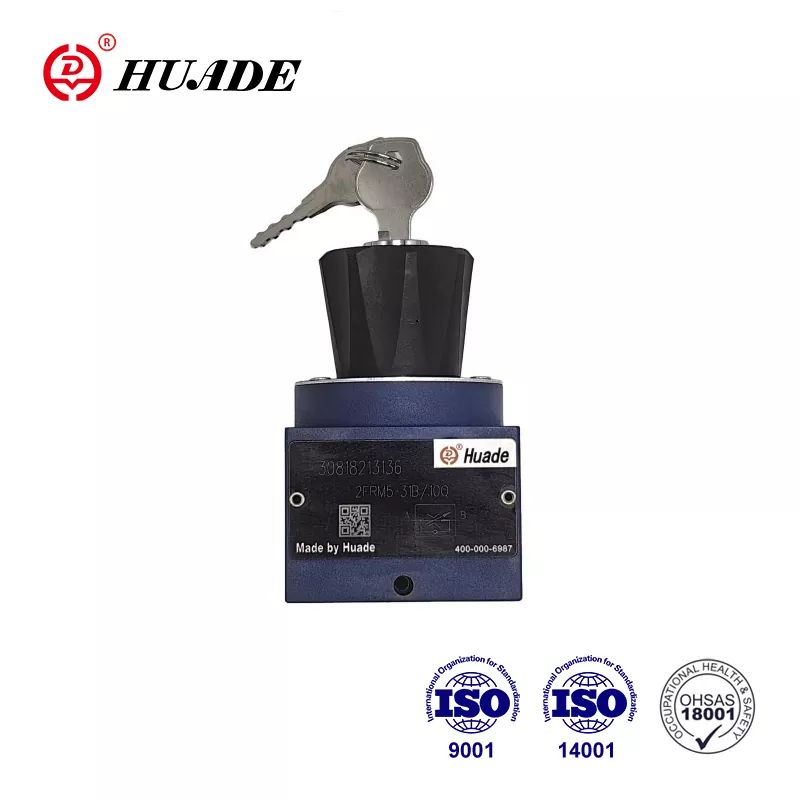

Tryckkompenserade flödeskontrollventiler
Dessa sofistikerade ventiler representerar ett betydande framsteg inom flödeskontrollteknologi. De upprätthåller konstant flödeshastigheter oavsett tryckvariationer över ventilen inom deras driftsområde. Detta uppnås genom en inre tryckkompensationsmekanism som automatiskt justerar öppningsstorleken baserad på tryckdifferens.
Den tryckkompenserade designen inkluderar vanligtvis en fjäderbelastad kompensatorspol som svarar på tryckförändringar. När nedströmstrycket ökar öppnar kompensatorn automatiskt öppningen bredare för att upprätthålla konstant flöde. Omvänt, när nedströmstrycket minskar, är öppningen begränsad för att förhindra flödesökning.
Proportionella flödeskontrollventiler
Proportionella flödeskontrollventiler använder elektroniska styrsignaler för att modulera flödeshastigheter. Dessa ventiler konverterar elektriska insignaler - vanligtvis spänning eller ström - i proportionell flödesutgång. De erbjuder exakta, fjärrkontrollfunktioner och kan enkelt integreras i automatiserade system.
Den elektroniska kontrollen möjliggör dynamisk flödesjustering baserad på systemåterkoppling, vilket möjliggör sofistikerade kontrollstrategier såsom flödeskontroll med sluten slinga, programmerade flödesprofiler och integration med datoriserade kontrollsystem.
Viktiga komponenter och deras funktioner
Den interna konstruktionen av hydrauliska flödeskontrollventiler varierar beroende på typ, men flera viktiga komponenter är vanliga över konstruktioner. Ventilkroppen innehåller alla interna komponenter och ger inlopps- och utloppsportar för vätskeanslutning. Det måste tåla systemtrycket samtidigt som exakta interna flödespassager ger.
Kontrollelementet - vare sig en nål, spole eller poppar - skapar den variabla begränsningen som styr flödet. Denna komponent måste tillverkas exakt för att säkerställa smidig, exakt flödeskontroll över ventilens driftsområde. Aktueringsmekanismen placerar kontrollelementet och kan vara manuellt, fjäderdrivet eller elektroniskt kontrollerat.
Tätningselement förhindrar inre och yttre läckage, vilket säkerställer effektiv drift och systemtillförlitlighet. Dessa tätningar måste tåla hydrauliska vätskekrav på tryck, tryckcykler och temperaturvariationer i hela ventilens livslängd.
I tryckkompenserade ventiler justerar kompensatorenheten automatiskt den effektiva öppningsstorleken baserad på tryckförhållanden. Detta inkluderar vanligtvis en kompensatorspol, vår och tillhörande flödespassager som möjliggör tryckkompensationsfunktionen.
Installations- och applikationsöverväganden
Korrekt installation av hydrauliska flödeskontrollventiler är avgörande för optimal prestanda och livslängd. Flödesriktning måste observeras, eftersom de flesta ventiler är utformade för enkelriktat flöde. Ventilen ska monteras på en tillgänglig plats för justering och underhåll, med tillräcklig avstånd för anslutningar och service.
Systemkontaminering är en primär fiende för flödeskontrollventiler, eftersom partiklar kan störa de exakta avstånd som krävs för korrekt flödeskontroll. Lämplig filtrering uppströms om flödeskontrollventiler är väsentligt, med filterbetyg som vanligtvis anges av ventiltillverkaren.
Temperaturhänsyn är också viktiga, eftersom hydraulisk viskositet förändras med temperaturen, vilket påverkar flödesegenskaperna. Vissa applikationer kan kräva temperaturkompensation eller val av ventiler utformade för det specifika temperaturområdet.
Flödeskontrollventiler hittar applikationer över många branscher och system. I mobil hydraulik styr de hastigheten på grävmaskinarmar, kranrörelser och jordbruksimplementering. Industriella applikationer inkluderar kontroll av matningshastigheter i tillverkningsprocesser, positioneringssystem och materialhanteringsutrustning.
Underhåll och felsökning
Regelbundet underhåll säkerställer tillförlitlig drift och förlänger ventilens livslängd. Detta inkluderar periodisk inspektion av externa komponenter, verifiering av justeringsmekanismer och övervakning av systemföroreningsnivåer. Internt underhåll involverar vanligtvis tätningsbyte och inspektion av kontrollelement för slitage eller skador.
Vanliga felsökningsproblem inkluderar oberäknelig flödeskontroll, som kan indikera föroreningar eller slitna kontrollelement och oförmåga att uppnå önskade flödeshastigheter, vilket kan antyda inre skador eller felaktig ventilstorlek. Att förstå dessa fellägen hjälper underhållspersonal att snabbt diagnostisera och lösa problem.
