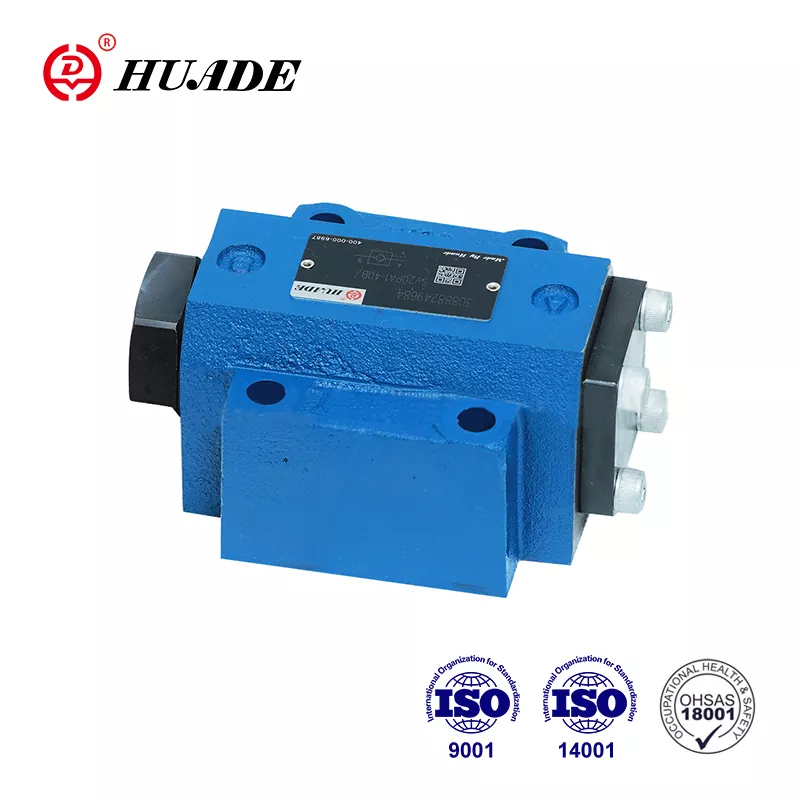

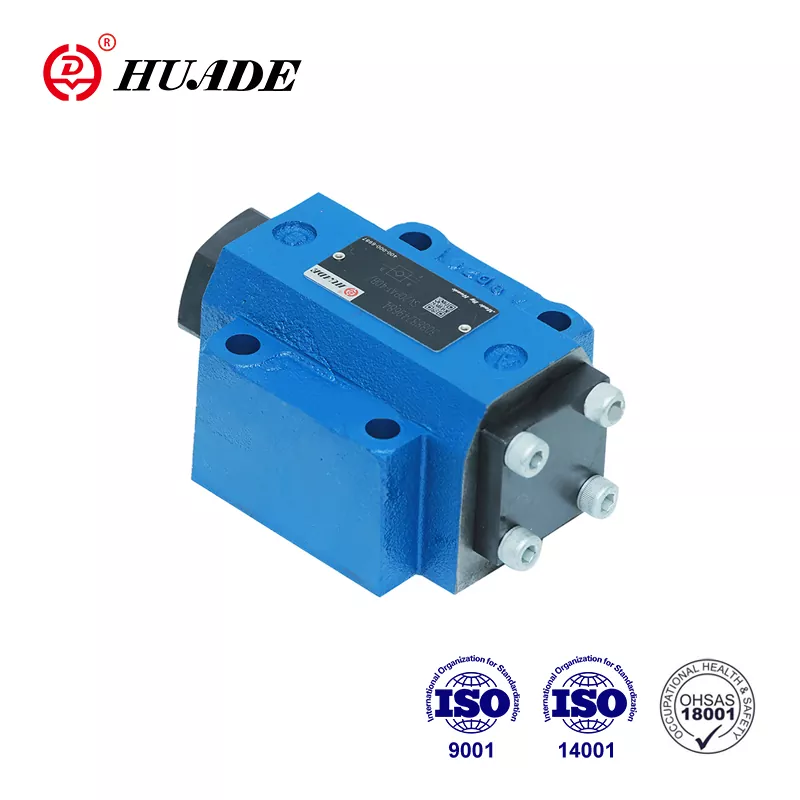

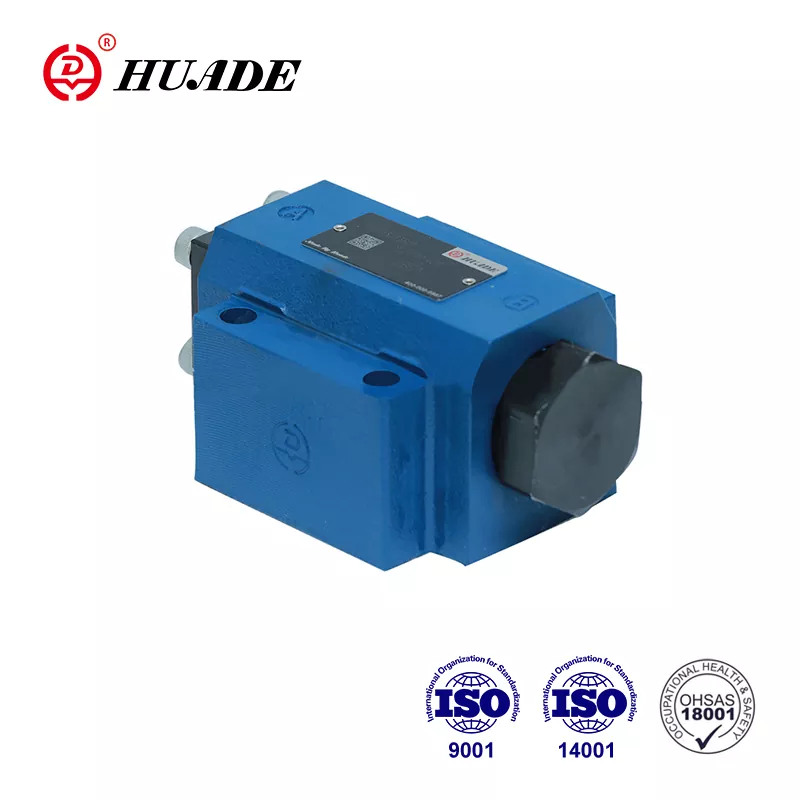

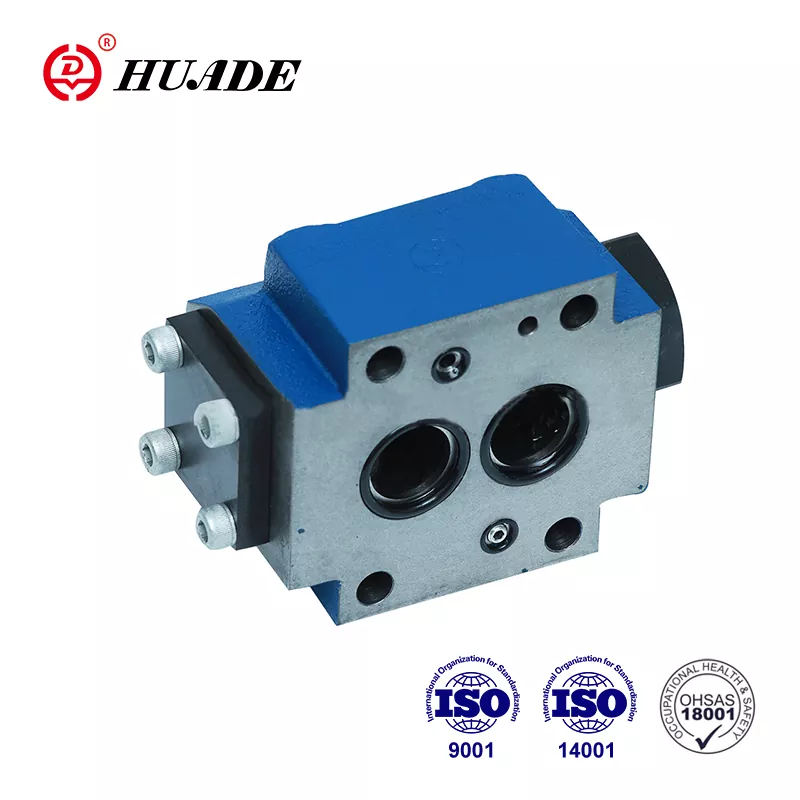

Huade är ett välkänt varumärke i Kina. Efter att det upprättades hade den två långsiktiga samarbetsupplevelser med Rexroth. Det kan helt ersätta SL -serien som erbjuds av Rexroth. Priset är mer rimligt. Huade® Check Valves SL -serien är konkurrenskraftiga med bra kvalitet och lägre pris. Huade sätter stor stress på kvaliteten. Fabriken har passerat ISO9001, ISO14001 och OH SAS18001. Huades hydraulventiler används ofta inom den militära industrin och andra områden på grund av överlägsen prestanda. Alla Huade® -kontrollventiler kommer att packas i standardkartonger plus vattentät plastförpackning.
|
Tekniska uppgifter |
||||||
|
Stil |
10 |
16 |
20 |
25 |
30 |
|
|
Vikt |
Underplattmontering (kg) |
1.8 |
- |
4.7 |
- |
7.8 |
|
gängad anslutning (kg) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Installationsposition (㎫) |
Frivillig |
|||||
|
Flödesriktning (㎫) |
Från A till B gratis, från B till A till öppning |
|||||
|
Driftstryck, Max. (㎫) |
0,5 ~ 315 |
|||||
|
Kontrolltryck, Max (㎫) |
0,5 ~ 315 |
|||||
|
Kontrollvolym -Port x (CM3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Kontrollvolym -Port Y (CM3) |
2 |
9.6 |
9.6 |
17.5 |
17.5 |
|
|
Kontrollområden -Area A1 (CM3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-Area A2 (cm3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-Area A3 (CM3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-Area A4 (CM3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Tryckvätska |
Mineraloljor (för NBR -tätning) eller fosfatester (för FPM -tätning) |
|||||
|
Tryckvätsketemperaturområde （℃ ℃））） ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃. |
-30 ～+80 |
|||||
|
Viskositetsintervall (MM2/s) |
2,8 till 500 |
|||||
Drag:
▶ Kontrollera ventilen som styrs av vätska
▶ För undermontering av underplattor, monteringsmönster till DIN 24 340
▶ Underplattan eller skruvtrådad anslutning
▶ med eller utan läckageport
▶ med eller utan föröppning
▶ Skriv med föröppning, dämpad dekomprimering
▶ 4 Öppningstryck
▶ Porting Pattem till DIN 24 340 FOM A, 1SO 4401 och CETOP-RP 121H
Kontrollera ventiler SL är hydraulisk pilotstyrd kontrollventiler i poppet -typdesign som kan öppnas för att möjliggöra låg i endera riktningen.
Dessa ventiler används för isolering av driftskretsar under tryck, som skydd mot sänkning av en belastning när en linjesbrott inträffar eller mot krypande rörelser av hydrauliskt inlåsta ställdon.
I grund och botten består dessa ventiler av hölje (1), poppet (2), kompressionsfjäder (3), styrspolen (4) såväl som en föröppning, som bollpetventil (5), valfritt.
Ventilen möjliggör fritt flöde från A till B, i räknaren hålls poppet (2) på sitt säte av systemtrycket, tillägg till fjäderkraften.
Genom tryckanslutningen vid kontrollport x flyttas kontrollkolven (4) till höger. Detta skjuter poppet (2) från sätet. Nu kan ventilen också ha ett flöde från B till A.
För att säkerställa korrekt öppning av ventilen via kontrollkolven (4) är ett visst minimalt styrtryck nödvändigt.
Denna ventil har en ytterligare föröppning. Genom tryckanslutning vid kontrollport x skjuts kontrollkolven (4) åt höger.
Denna första skjuter bollen (5) och sedan poppet (2) från sätet. Nu kan ventilen också ha ett flöde från B till A. På grund av före öppningen finns det en dämpad dekomprimering av vätskan under tryck. Genom denna möjliga tryckchocker undviks
Funktionen för denna ventil är huvudsakligen densamma som ventilen SV. Skillnaden är den extra läckporten Y. Med detta är annulusområdet för kontrollkolven (4) separerad från Port A.
Trycket närvarande vid port A ENDA Effekterarea A4, av kontrollkolven (4).
CUTAWAY -vy av kontrollventiltyp Sl. .Pb
(med läckageport, utan föröppning)
