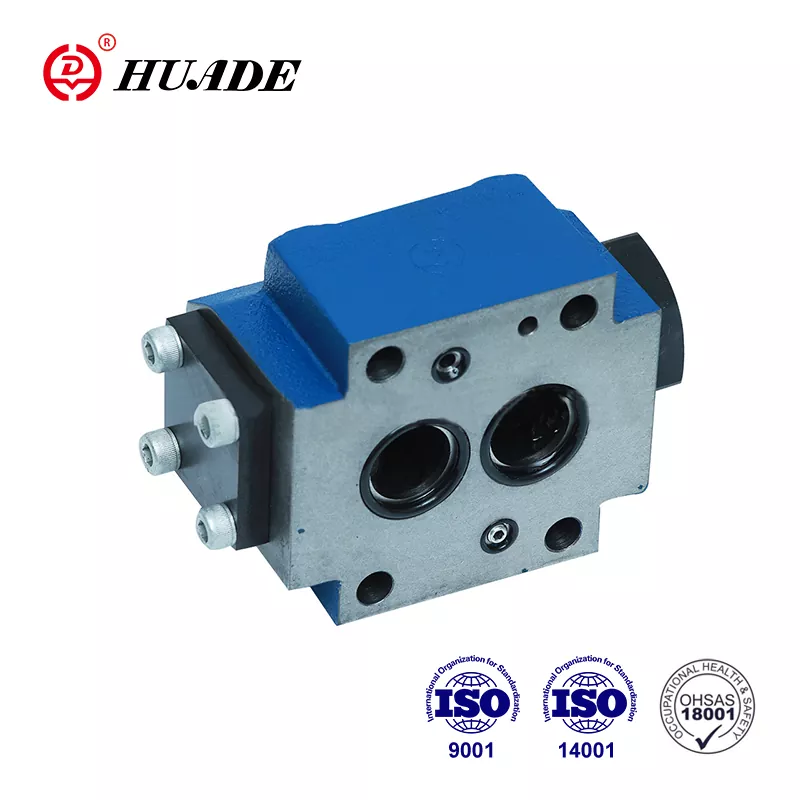

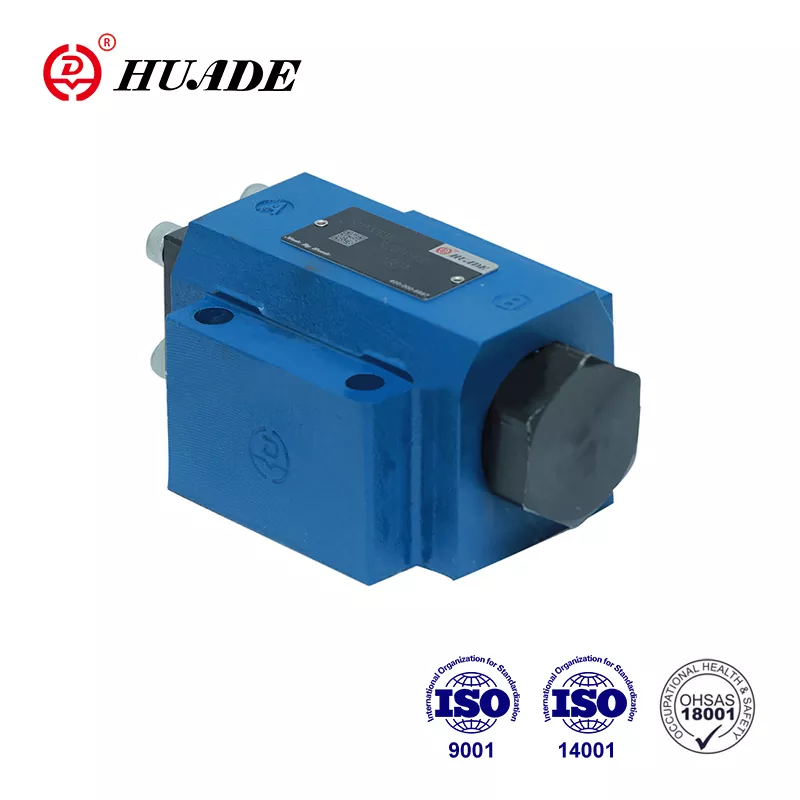

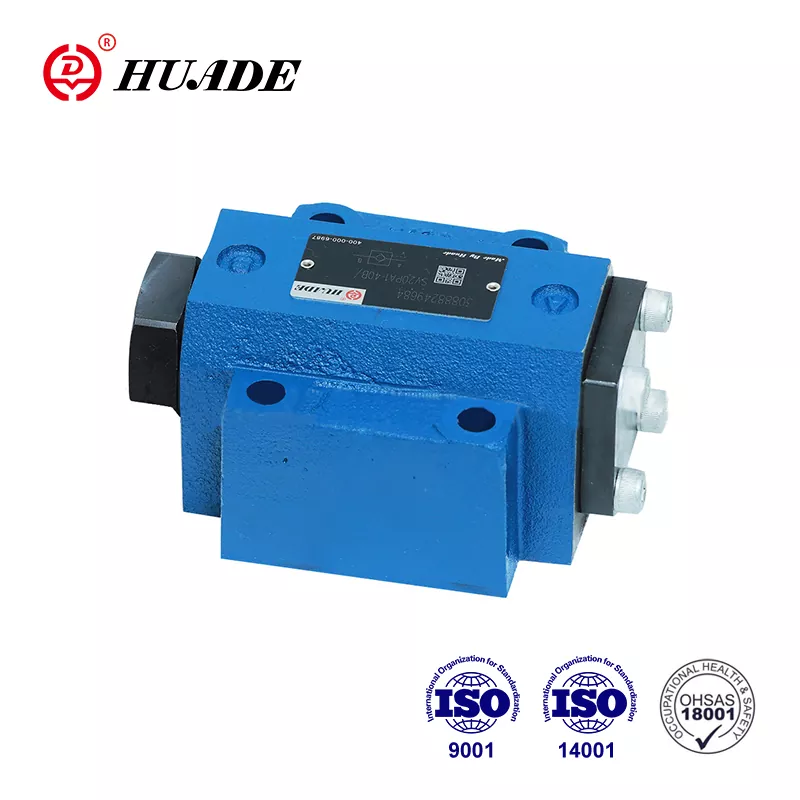

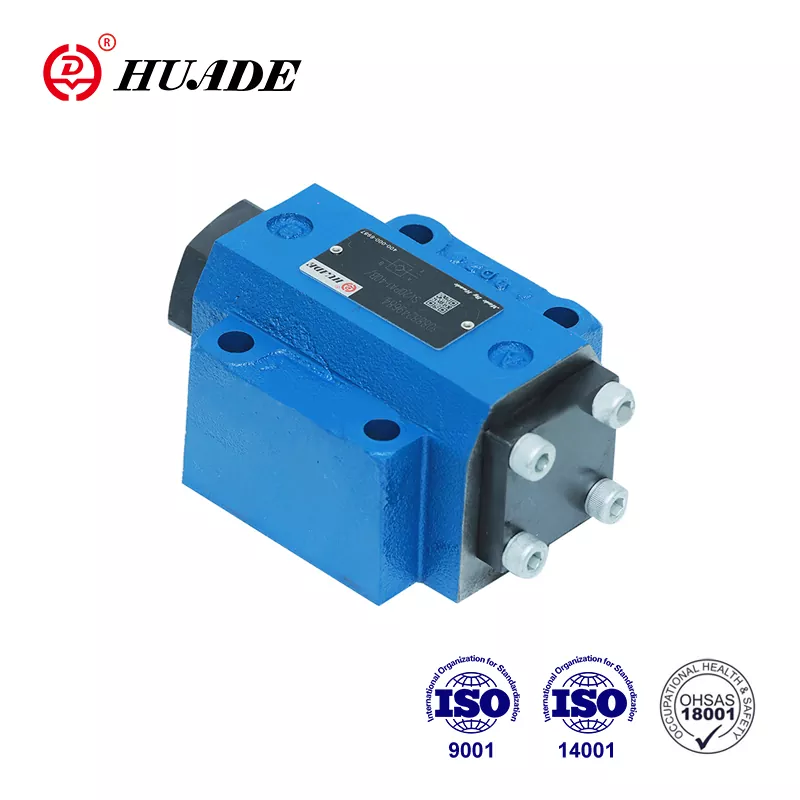

Efter att Huade etablerats, samarbetade det med Rexroth två gånger. Huade® backventil SV är prisvärda substitut för Rexroths samma serie produkter. Det är konkurrenskraftigt med välkända produkter med bra kvalitet och lägre pris. Fabriken har klarat ISO9001, ISO14001 och OH SAS18001. Det är ett välkänt nationellt varumärke i Kina. Inom garantitiden är det gratis att reparera. Alla backventiler genomgår rigorösa tester innan de lämnar fabriken för att säkerställa överlägsen och stabil prestanda. Huade® hydrauliska ventiler används ofta inom militärindustrin och andra områden på grund av den överlägsna prestandan.
|
Tekniska data |
||||||
|
Stil |
10 |
16 |
20 |
25 |
30 |
|
|
Vikt |
underplåtsmontering (kg) |
1.8 |
- |
4.7 |
- |
7.8 |
|
gängad anslutning (kg) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Installationsposition (MPa) |
Frivillig |
|||||
|
Flödesriktning (MPa) |
Från A till B fri, från B till A genom öppning |
|||||
|
Arbetstryck, max.(MPa) |
0,5~315 |
|||||
|
Styrtryck, max (MPa) |
0,5~315 |
|||||
|
Styr volym -port X (cm3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Kontrollområden -område A1 (cm3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-yta A2 (cm3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-yta A3 (cm3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-yta A4 (cm3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Tryckvätska |
Mineraloljor (för NBR-tätning) eller fosfatester (för FPM-tätning) |
|||||
|
Tryckvätsketemperaturintervall (℃) |
-30～+80 |
|||||
|
Viskositetsområde (mm2/s) |
2,8 till 500 |
|||||
Drag:
▶ backventil styrd av vätska
▶ För montering av underplåt, monteringsmönster enligt DIN 24 340
▶ Underplatta eller skruvgängad anslutning
▶ Med eller utan läckageport
▶ Med eller utan föröppning
▶ Typ med föröppning, dämpad dekompression
▶ 4 öppningstryck
▶ Portering av mönster till Din 24 340 fom A, 1SO 4401 och CETOP-RP 121H
Ansökan:
Pilotmanövrerade backventiler SV används för isolering av driftkretsar under tryck, som skydd mot sänkning av en last vid ledningsbrott eller mot kryprörelser av hydrauliskt inlåsta ställdon.
Backventiler SV är hydrauliskt pilotstyrda backventiler i tallriksdesign som kan öppnas för att tillåta låg i båda riktningarna.
I grund och botten består dessa ventiler av hus (1), tallriksventil (2), tryckfjäder (3), styrslid (4) samt en föröppning, som kulventil (5), valfritt.
Ventilen möjliggör fritt flöde från A till B, i motriktningen hålls tallriken (2) på sitt säte av systemtrycket, utöver fjäderkraften.
Genom tryckanslutningen vid manöverport X förs manöverkolven (4) åt höger. Detta trycker tallriken (2) från sätet. Nu kan ventilen även ha ett flöde från B till A.
För att säkerställa korrekt öppning av ventilen via styrkolven (4) krävs ett visst lägsta styrtryck.
Denna ventil har en extra föröppning. Genom tryckanslutning vid manöverport X trycks manöverkolven (4) åt höger.
Detta trycker först kulan (5) och sedan tallriken (2) från sätet. Nu kan ventilen även ha ett flöde från B till A. På grund av föröppningen sker en dämpad dekompression av vätskan under tryck. Genom detta undviks eventuella tryckstötar
Utskuren vy av backventil typ SV. .PA
(utan läckageport, med föröppning)
