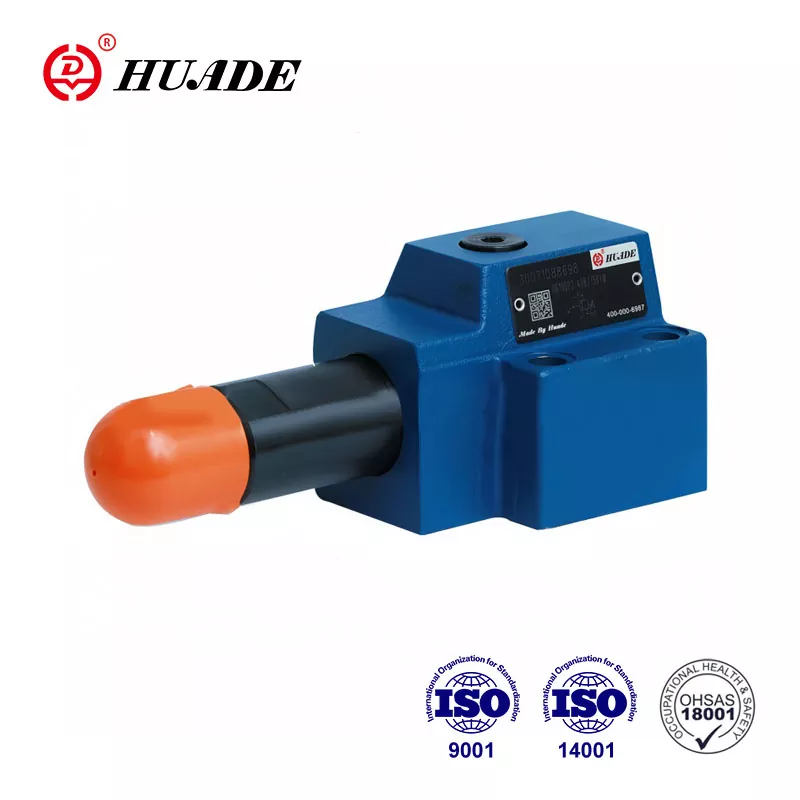

Typ Dr 10 DP är en tryckreducerande ventil som används för att styra trycket. Det faktum att Huade®-tryckventiler kan ersätta samma serieprodukter som erbjuds av Rexroth beror främst på det långsiktiga samarbetet med Rexroth. Jämfört med andra liknande märken är Huade® -produkter mer avancerade inom teknik och mer hållbara. Priserna på dessa tryckreducerande ventiler är relativt billiga. Fabriken är ett nationellt nyckelföretag och har ett högt rykte i Kina.
|
Max.Operationstryck (Port P) (MPA) |
upp till 31,5 |
|
Max. Sekundärtryck (Port A) (MPA) |
upp till2,5; upp till7,5; upp till 15,0; upp till 21,0; upp till31,5 |
|
Max.back -tryck (portar t (y)) (MPA) |
upp till 16 |
|
Max.flow (l/min) |
upp till 80 |
|
Tryckvätska mineralolja |
Mineralolja (för NBR -tätning) eller fosfatester (för FPM -tätning) |
|
Viskositetsintervall (mm ²/s) |
10 ~ 800 |
|
Tryckvätsketemperaturområde (℃) |
-30 till +80 |
|
Grad av förorening (UM) |
Maximal tillåten grad av förorening av vätskan är till NAS 1638 klass 9. |
|
Vikt (kg) |
ca.3 |
Drag:
▶ För undermontering
▶ 4 tryckintervall
▶ 4 inställningselement
. Rotsknapp
. Hex. huvudhylsa med skyddande lock
. Låsbar roterande knopp med skala
. Rotationsknapp med skala
▶ Med tryckmätarporten
▶ Valfri icke -returventil
▶ Portingmönster till DIN 24 340, form D, ISO 5781 och CETOP - RP 121H
Ansökan:
Tryckreducerande ventiltyp DR 6 DP används för att minska systemtrycket.
Ventiltypen DR 10 DP är en direktstyrd ventil med 3 -vägs design, med en tryckavlastningsfunktion på den reducerade trycksidan.
Tryckinställningen är med hjälp av tryckinställningselementet (1).
I vila är ventilen normalt öppen, och vätska kan strömma obehindrat från port B till port A. Tryck i hamn A finns också i slutet av spolen (2), via kontrolllinjen (4), vilket motsätter sig kompressionsfjädern (3). När trycket i hamn A når trycknivån som ställs in vid våren (3), flyttar spolen (2) till kontrollpositionen och håller trycket i hamnen en konstant.
Vätska för att styra ventilen tas från port A via kontrollborrning.
Om trycket i hamn A stiger ytterligare på grund av externa krafter, flyttas spolen (2) ytterligare mot kompressionsfjädern (3).
Detta gör att en flödesväg öppnas över kontrolllandet (5) i kontrollspolen (2) till tanken (port y). Tillräcklig vätska flyter sedan till tanken för att förhindra ytterligare tryckökning.
Vårkammaren (6) dräneras till tanken externt via Port Y.
En valfri icke -returventil (7) är tillgänglig för att möjliggöra fritt flöde från port A till port B.
En tryckmätningsanslutning (8) tillåter att det sekundära trycket övervakas.
Struktur av DR10DP 1- 40B
Symboler för DR10 DP
