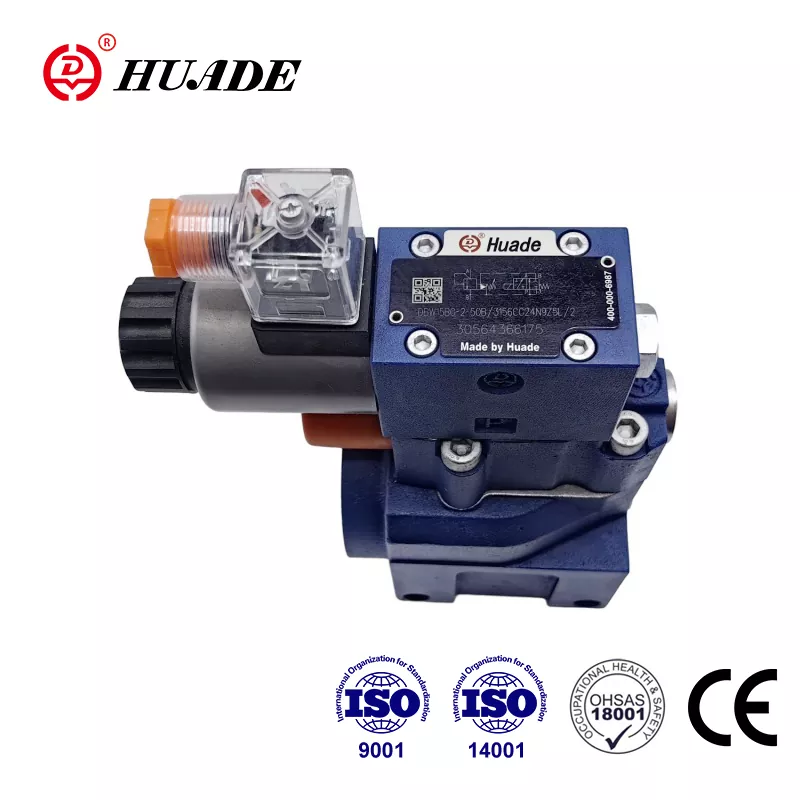

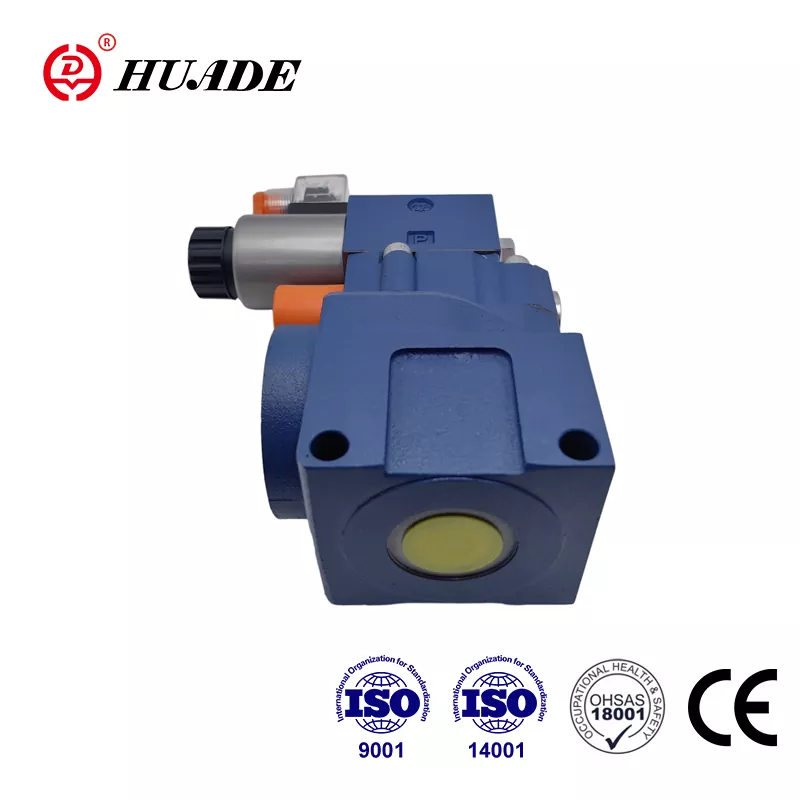

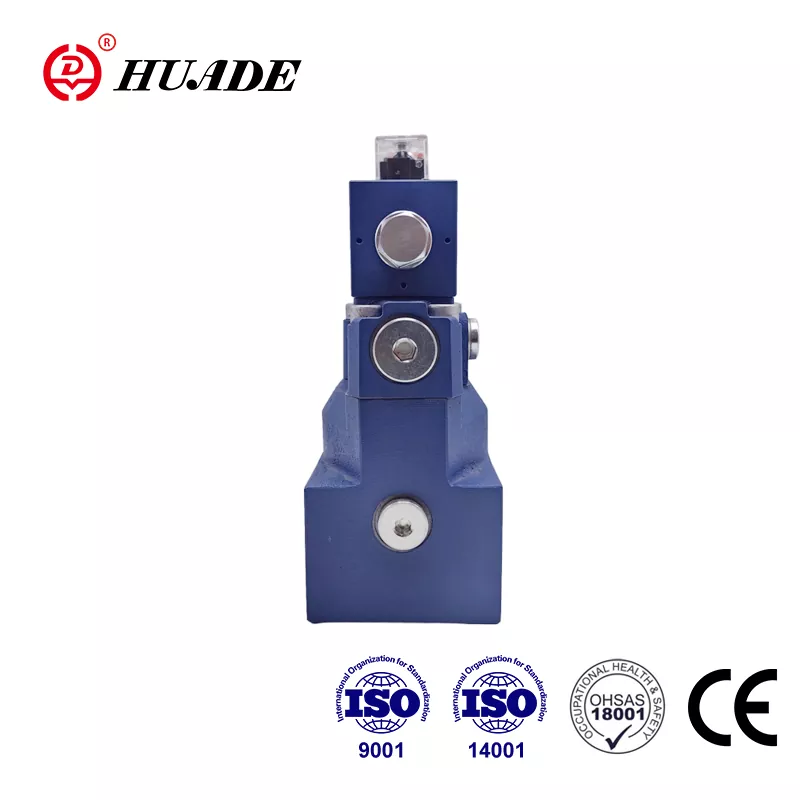

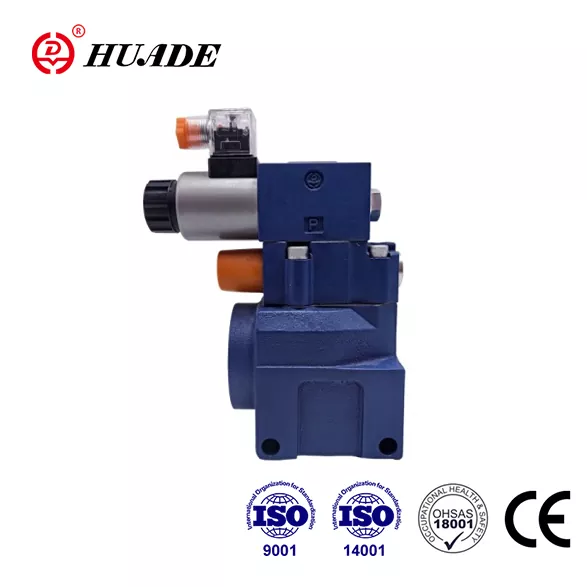

Huafilter är ett industriintegrerat företag som levererar Huade® övertrycksventil DBW 10 till våra kunder. Huade Hydraulics har fått stort erkännande i Kina. Övertrycksventil DBW 10 har bättre prestanda än andra liknande produkter inom detta område. Den uppfyller helt internationella standarder. Vi är säkra på att kvaliteten överensstämmer med dina krav. För att tillhandahålla teknisk support äger vi professionella försäljningsingenjörer. Vår önskan är att tillhandahålla kvalitetstjänster och produkter för globala partners.
Huade® tryckavlastningsventil DBW 10 är mer hållbara jämfört med andra liknande produkter. Anledningen är att Huade Hydraulic har haft två långvariga samarbeten med Rexroth. Typ DBW 10 kan ersätta samma serie ventiler som erbjuds av Rexroth. För att kunna tillhandahålla hydrauliska produkter introducerade fabriken 750 avancerad produktionsutrustning från hela världen. Fabriken ägnar mer uppmärksamhet åt produkternas praktiska egenskaper och har åtagit sig att förse kunderna med prisvärda hydraulventiler. Alla grenar av fabriken har klarat ISO9001, ISO14001 och OH SAS18001. Huade® varumärke har ett högt rykte i Kina. På grund av pålitlig kvalitet och stabil prestanda används Huade® tryckventiler i stor utsträckning inom ingenjörs- och anläggningsmaskiner och militär industri och andra områden.
Produktparameter för övertrycksventil DBW 10
Allmän
Installation
frivillig
Vikt
DB10
DB15
DB20
DB25
DB30
Underplatta montering
DB (Kg)
2.6
-
3.5
-
4.4
DBW (Kg)
3.8
-
4.7
-
5.6
DBC (Kg)
1.2 (typ DBW lägg till 1,2 kg
DBC10 eller 30 (Kg)
1,5 (DBWC10 eller 30 lägg till 1,2 kg)
Gängad förbindelse
DB..G. (Kg)
5.3
5.2
5.1
5.0
4.8
DBW..G. (Kg)
6.5
6.4
6.3
6.2
6.0
Tekniska data för riktningsventilerna
se WE6.../...
Hydraultekniska data
Maximalt drifttryck vid portar A.B. X (MPa)
upp till 35,0
Maximalt mottryck vid hamn Y
DB (MPa)
upp till 31,5
DBW.6A.(standard solenoider) (MPa)
AC(DC)10,0 AC(DC)16,0
DBW.6B.(högeffektsolenoider) (MPa)
AC(DC) 16,0
Inställbart tryck
Minimum (MPa)
flödesberoende (se karakteristiska kurvor)
Maximum (MPa)
Maximalt 5,0, 10,0, 20,0, 31,5, 35,0
Maximalt flöde
DB10
DB15
DB20
DB25
DB30
Montering av underplåt (L/min)
250
-
500
-
650
Gängade anslutningar (L/min)
250
500
500
500
650
Tryckvätska
Mineralolja (för NBR-tätning) eller fosfatester (för FPM-tätning)
Tryckvätsketemperaturintervall (℃)
-30 till +80
Viskositetsområde (mm²/s)
10 till 800
Grad av förorening
NAS 1638 klass 9.
Produktegenskaper och tillämpning av övertrycksventil DBW 10
Drag:
▶ Montering av underplåt
▶ Porteringsmönster till DIN 24 340, form E,ISO 6264 och CETOP - RP 121H
▶ Röranslutning
▶ Sätt i anslutningen
▶ Tre justeringselement:
. Vridknapp
. Hex. huvudskruv med skyddskåpa
. Låsbar vred med våg
▶ Magnetmanövrerad avlastning via inbyggd riktningsventil
Ansökan:
Övertrycksventiler DBW 10 används för begränsning och solenoidmanövrerad avlastning av styrtrycket.
Funktion, sektion och symboler för övertrycksventil DBW 10
Allmän
DBW tryckventiler är pilotmanövrerade övertrycksventiler.
Övertrycksventilerna (DB) består huvudsakligen av huvudventilen (1) med huvudslid (3) och pilotmanövrerad ventil (2) med tryckjusteringselement.
Övertrycksventil typ DB
Trycket som finns i port A verkar på huvudspolen (3). Samtidigt appliceras tryck via styrledningarna (6) och (7), som är försedda med öppningar (4) och (5), på den fjäderbelastade sidan av huvudspolen (3) och vid kulan (8) ) i pilotstyrventilen (2). Om trycket i port A överstiger ventilen inställd på fjädern (9), öppnar kulan (8) mot fjädern (9).
Signalen för detta kommer internt via styrledningarna (10) och (6) från port A. Tryckvätskan på den fjäderbelastade sidan av huvudspolen (3) strömmar nu via styrledningen (7), öppningshål (11) ) och kulan (8) in i fjäderkammaren (12). I typ DB...50B/... flödar den internt via styrledningen (13) till tank, eller i typ DB..50/..Y.. extern via styrledningen (14). På grund av öppningarna (4) och (5) uppstår ett tryckfall vid huvudspolen (3), anslutningen från port A till port B är öppen. Nu strömmar tryckvätskan från port A till port B samtidigt som det inställda arbetstrycket bibehålls.
Övertrycksventilen kan avlastas eller kopplas över till ett annat tryck (andra trycksteg) via port "X" (15).
Övertrycksventil typ DBW
Funktionen för denna ventil är i princip samma som ventilen typ DB
Avlastningen vid huvudspolen(3) uppnås dock genom att manövrera den inbyggda riktningsventilen(16).
struktur för DBW...50B
Symbol för DBW...50B
Varsel
1. Vätskan måste filtreras. Minsta filterfinhet är 20 ㎛.
2. Tanken måste vara tät och ett luftfilter måste installeras vid luftingången.
3. Produkter utan underplåt när de lämnar fabriken, om det behövs, beställ speciellt.
4. Ventilfästskruvar måste ha hög intensitetsnivå (klass 10.9). Vänligen välj och använd dem enligt parametern som anges i exempelboken.
5. Ytjämnhet som är kopplad till ventilen krävs Ytjämnhet är 0,8.
6. Ytfinish på passande del krävs till 0,01/100 mm.
För frågor om hydraulventiler, magnetventiler, proportionella ventiler eller prislista, vänligen lämna din mail till oss så hör vi av oss inom 24 timmar.
