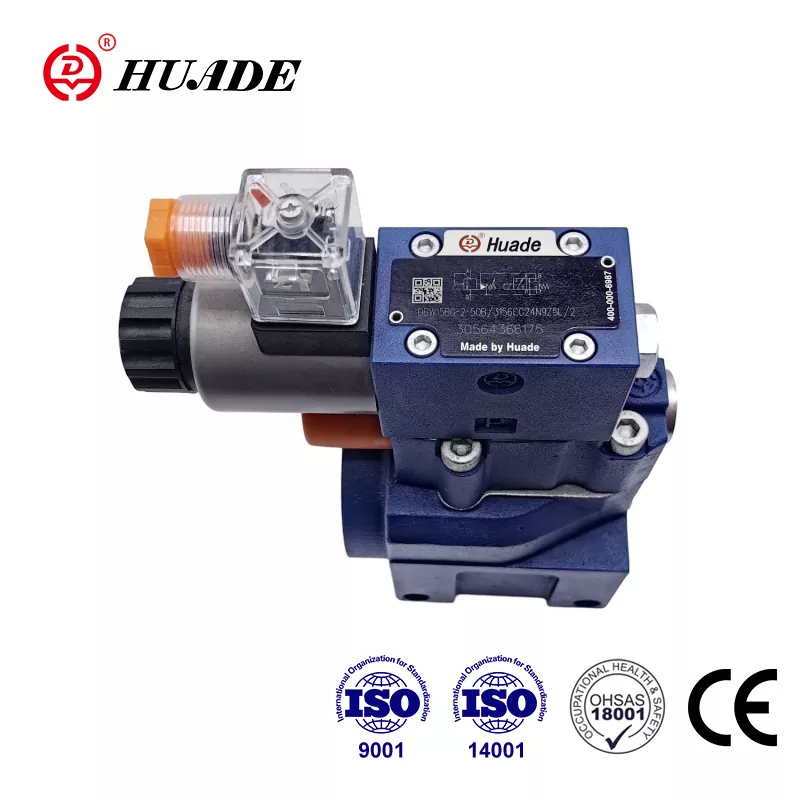

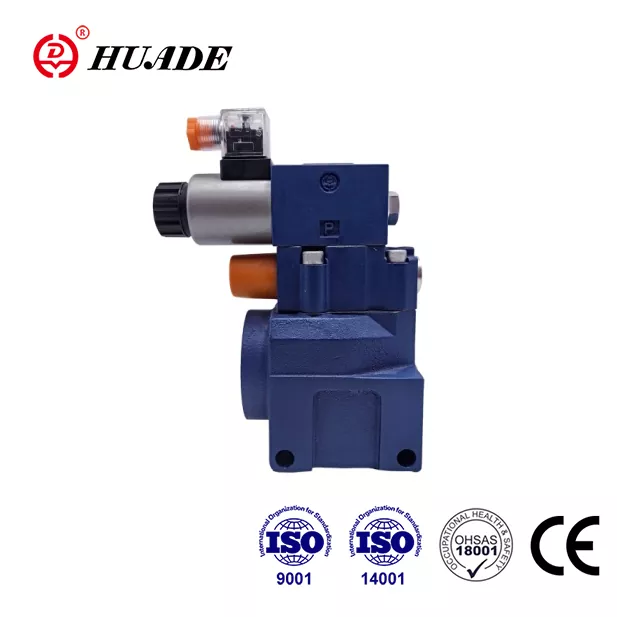

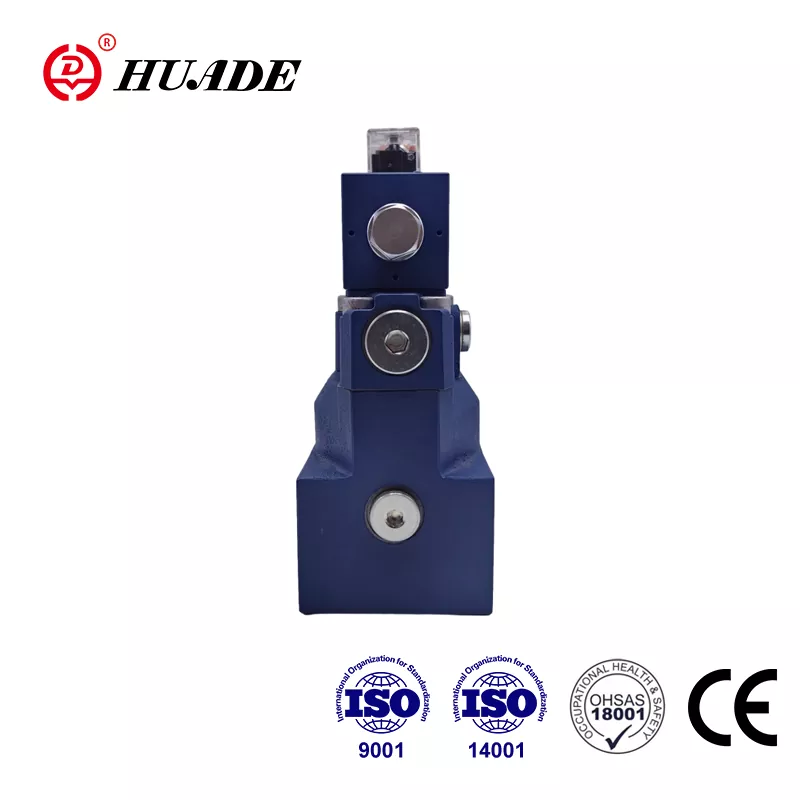

Övertrycksventil DBW 20

Som auktoriserad distributör av Huade Hydraulic hanterar Huafilter exporten av Huade®-märket tryckavlastningsventil DBW 20. Övertrycksventiler DBW 20 är mer praktiska och kostnadseffektiva. De uppfyller helt och hållet internationella standarder och kan möta kundernas behov. Huade® hydrauliska produkter åtnjuter ett högt anseende i Kina och har blivit allmänt erkända av kunderna. För att ge bättre teknisk support har vi professionella försäljningsingenjörer. Att välja oss innebär att välja högkostnadseffektiva produkter.

Skicka förfrågan PDF-nedladdning

Produktbeskrivning

Huade Hydraulic tillhandahåller ofta hydraulventiler med liknande kvalitet som första linjens märken men till mer överkomliga priser. Övertrycksventil DBW 20 kan matcha Rexroth vad gäller prestanda och parametrar. Anledningen är att Huade Hydraulic har introducerat spjutspetsteknologi från Rexroth på grund av två långvariga samarbeten med Rexroth. Som en tillverkare med avsevärd styrka inom området för hydraulisk transmission och kontroll, ägnar Huade Hydraulic mer uppmärksamhet åt det praktiska med sina tryckventiler och gynnas av marknaden. Alla grenar av företaget har klarat ISO9001, ISO14001 och OH SAS18001. Huade® är ett känt nationellt varumärke i Kina på grund av pålitlig kvalitet och stabil prestanda hos sina produkter.

Produktparameter för övertrycksventil DBW 20

Allmän
Installation			frivillig
Vikt			DB10	DB15	DB20	DB25	DB30
	Underplatta montering	DB (Kg)	2.6	-	3.5	-	4.4
		DBW (Kg)	3.8	-	4.7	-	5.6
		DBC (Kg)	1.2 (typ DBW lägg till 1,2 kg
		DBC10 eller 30 (Kg)	1,5 (DBWC10 eller 30 lägg till 1,2 kg)
	Gängad förbindelse	DB..G. (Kg)	5.3	5.2	5.1	5.0	4.8
		DBW..G. (Kg)	6.5	6.4	6.3	6.2	6.0
Tekniska data för riktningsventilerna			se WE6.../...

Hydraultekniska data
Maximalt drifttryck vid portar A.B. X (MPa)			upp till 35,0
Maximalt mottryck vid hamn Y	DB (MPa)		upp till 31,5
	DBW.6A.(standard solenoider) (MPa)		AC(DC)10,0 AC(DC)16,0
	DBW.6B.(högeffektsolenoider) (MPa)		AC(DC) 16,0
Inställbart tryck	Minimum (MPa)		flödesberoende (se karakteristiska kurvor)
	Maximum (MPa)		Maximalt 5,0, 10,0, 20,0, 31,5, 35,0
Maximalt flöde			DB10	DB15	DB20	DB25	DB30
	Montering av underplåt (L/min)		250	-	500	-	650
	Gängade anslutningar (L/min)		250	500	500	500	650
Tryckvätska			Mineralolja (för NBR-tätning) eller fosfatester (för FPM-tätning)
Tryckvätsketemperaturintervall (℃)			-30 till +80
Viskositetsområde (mm²/s)			10 till 800
Grad av förorening			NAS 1638 klass 9.

Produktegenskaper och tillämpning av övertrycksventil DBW 20

Drag:

▶ Montering av underplåt

▶ Porteringsmönster till DIN 24 340, form E,ISO 6264 och CETOP - RP 121H

▶ Röranslutning

▶ Sätt i anslutningen

▶ Tre justeringselement:

. Vridknapp

. Hex. huvudskruv med skyddskåpa

. Låsbar vred med våg

▶ Magnetmanövrerad avlastning via inbyggd riktningsventil

Ansökan:

Huvudfunktionen hos övertrycksventiler DBW 20 är att begränsa och magnetaktivera avlastning av styrtrycket.

Sektion och symboler för övertrycksventil DBW 20

Allmän

Pilotmanövrerade övertrycksventiler DBW består huvudsakligen av huvudventilen (1) med huvudspolenhet (3) och pilotmanövrerad ventil (2) med tryckjusteringselement.

Övertrycksventil typ DB

Trycket som finns i port A verkar på huvudspolen (3). Samtidigt appliceras tryck via styrledningarna (6) och (7), som är försedda med öppningar (4) och (5), på den fjäderbelastade sidan av huvudspolen (3) och vid kulan (8) ) i pilotstyrventilen (2). Om trycket i port A överstiger ventilen inställd på fjädern (9), öppnar kulan (8) mot fjädern (9).

Signalen för detta kommer internt via styrledningarna (10) och (6) från port A. Tryckvätskan på den fjäderbelastade sidan av huvudspolen(3) strömmar nu via styrledningen (7), öppningshål (11) ) och kulan (8) in i fjäderkammaren (12). På grund av öppningarna (4) och (5) uppstår ett tryckfall vid huvudspolen (3), anslutningen från port A till port B är öppen. Nu strömmar tryckvätskan från port A till port B samtidigt som det inställda arbetstrycket bibehålls.

Övertrycksventilen kan avlastas eller kopplas över till ett annat tryck (andra trycksteg) via port "X" (15).

Övertrycksventil typ DBW

Funktionen för denna ventil är i princip samma som ventilen typ DB

Avlastningen vid huvudspolen(3) uppnås dock genom att manövrera den inbyggda riktningsventilen(16).

struktur för DBW...50B

Symbol för DBW...50B

Varsel

1. Vätskan måste filtreras. Minsta filterfinhet är 20 ㎛.

2. Tanken måste vara tät och ett luftfilter måste installeras vid luftingången.

3. Produkter utan underplåt när de lämnar fabriken, om det behövs, beställ speciellt.

4. Ventilfästskruvar måste ha hög intensitetsnivå (klass 10.9). Vänligen välj och använd dem enligt parametern som anges i exempelboken.

5. Ytjämnhet som är kopplad till ventilen krävs Ytjämnhet är 0,8.

6. Ytfinish på passande del krävs till 0,01/100 mm.
