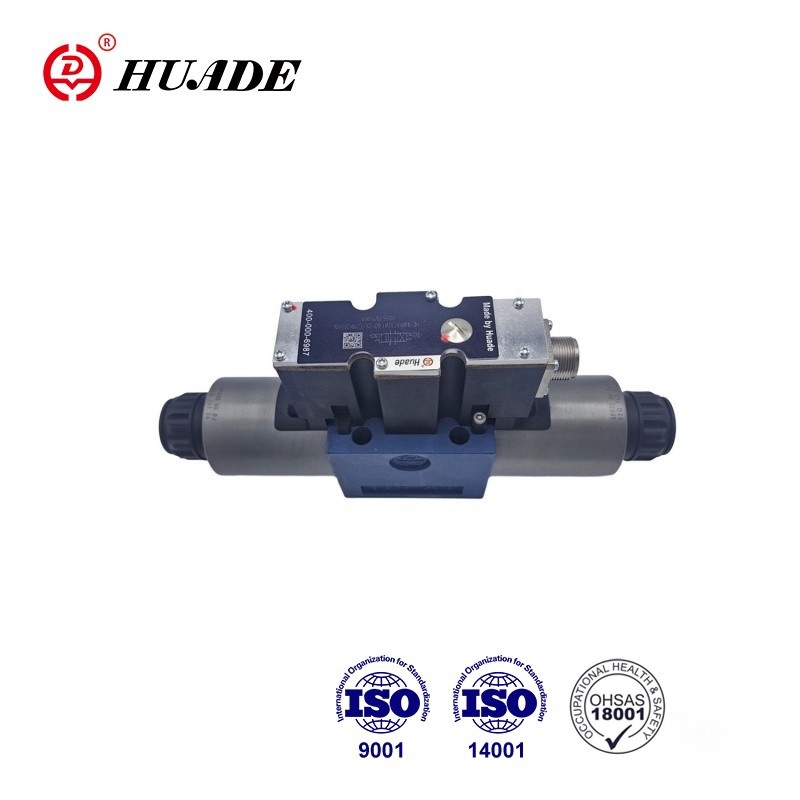

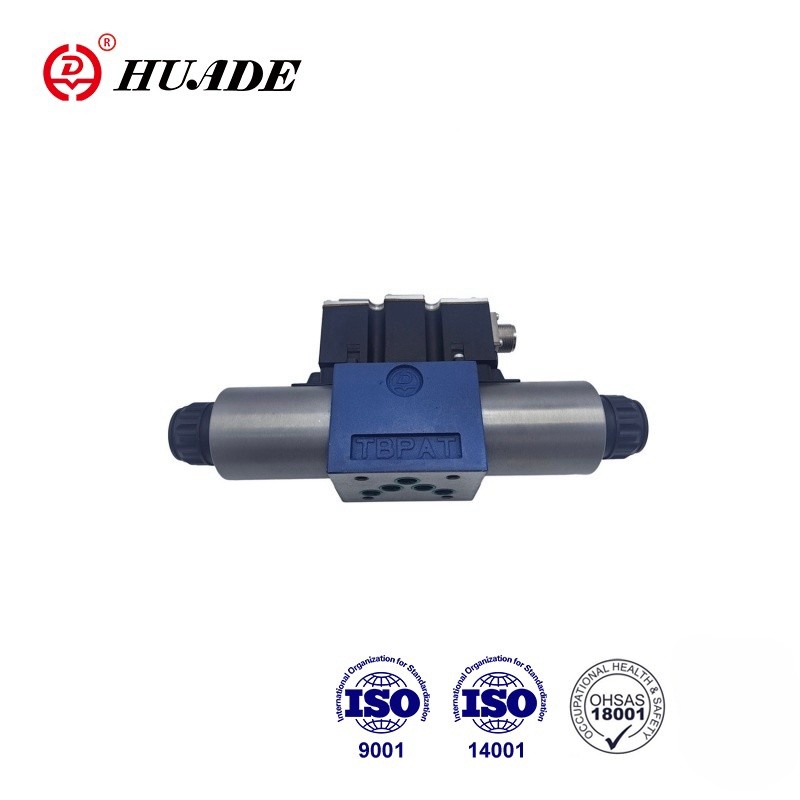

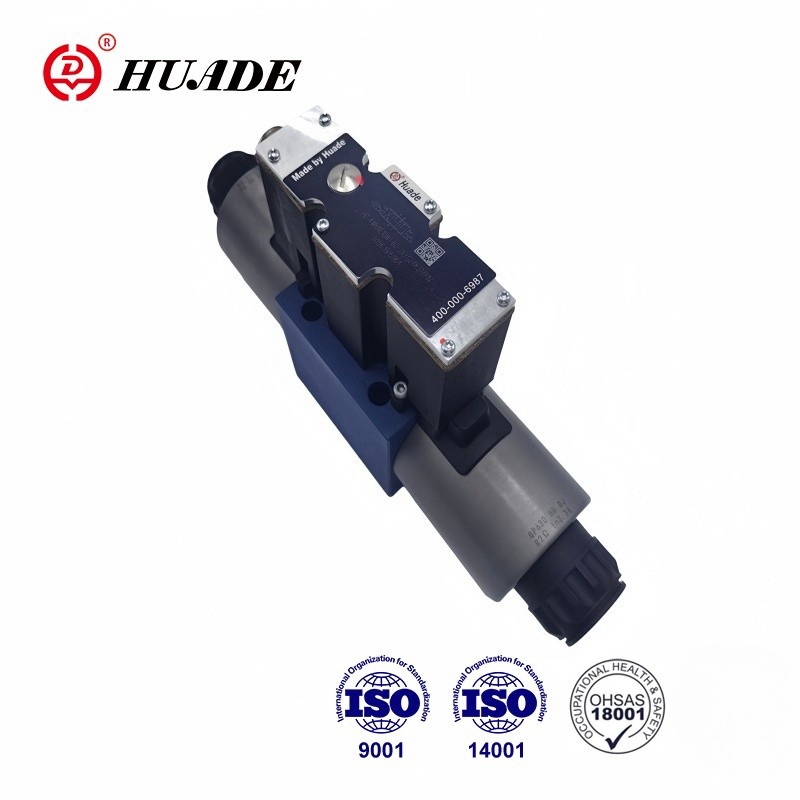

4WRAE-2X-serien är en proportionell riktningsventil med en direktverkande proportionell magnetventil. Det används för att kontrollera flödeshastigheten och vätskeflödets riktning. Produktkvaliteten är tillförlitlig och prestandan är stabil. Huade® högkvalitativ elektromagnetisk proportionell riktningsventil Series 4WRAE-2X har tillförlitlig kvalitet och stabil prestanda. Det kan ersätta samma serie som erbjuds av Rexroth.
| Hydraulisk | |||
| Ventiltyp | Hd-wra | HD-wrae | |
| Driftstryck (MPA) | Port A, P, B | 31.5 | 31.5 |
| Portar t | 21 | 21 | |
| Nominellt flöde QV Nom vid △ p = 1MPA | NS6 (L/min) | 7、15 och 26 | |
| NS10 (L/min) | 30 och 60 | ||
| Föroreningsgrad (μm) | ≤20 | ||
| Hysteres (%) | ≤5 | ||
| Reverseringsfel (%) | ≤1 | ||
| Svarskänslighet (%) | ≤0,5 | ||
| Tryckvätska | Mineralolja eller fosfatester | ||
| Viskositetsområde | 20 ~ 380 | ||
| Omgivningstemperaturområde (℃) | -20 till +80 | -20 till +50 | |
| Vikt (kg) | Ns6 | 2 | 2.2 |
| Ns10 | 6.6 | 6.8 | |
| Elektrisk | |||
| Elektrisk, magnetventil | |||
| Ventiltyp | Hd-wra | HD-wrae | |
| Spänningstyp | Likström | ||
| Spänningsstyrd (v) | ± 10 | ||
| Max.Current per magnetventil (a) | 2.5 | ||
| Magnetidspolmotstånd (ω) | Kallt värde vid 20 ℃ | 2 | |
| Max. varmt värde | 3 | ||
| Tull | 100% | ||
| Spoltemperatur (℃) | upp till +150 | ||
| Ventilskydd till DIN40050 | IP65 | ||
| Elektrisk, kontrollelektronik | |||
| kontrollelektronik | HD-VT-VSPA2-1-1X/ | Integrerad i ventilen | |
| Leveransspänning | Nominell spänning VDC | 24 | |
| Lägre begränsande värde v | 21/22 | 19 | |
| Övre begränsningsvärde v | 35 | ||
| Förstärkares strömförbrukning | Jag max a | 1.8 | |
| Max. kraftimpulsström a | 3 | ||
Drag:
▶ För undermontering
▶ Direkt manövrerad proportionell ventil för att styra riktningen och volymen på ett flöde
▶ Vårcentrerad kontrollspol
▶ Integrerad kontrollelektronik, gränssnitt A1 eller F1 för typ 4WRAE
▶ Aktuering med proportionella solenoider med central tråd och avtagbar spole
▶ Kontrollelektronik för typ 4WRA
Ansökan:
4/2- och 4/3-vägs proportionella riktningsventiler 4WRAE-2X-serien är utformade som direkta drivna komponenter för undermontering. Den 4WRA 6 W30-2X proportionella riktningsventilen används för att styra flödet och riktningen för hydraulvätska.
4WRAE 10 W1-60-2X proportionella ventiler består i princip av: bostäder (1) med monteringsytkontrollspolen (2) med kompressionsfjädrar (3), solenoider (4) med central tråd, valfri integrerad ventilelektronik (5).
HD-4WRA (E) ... 2x/...
Med solenoiderna (4) avaktiveras hålls kontrollspolen (2) i det centrala läget av kompressionsfjädrar (3).
Direkt manövrering av kontrollspolen (2) genom att aktivera en proportionell magnetventil.e.g. Kontroll av magnetventil "B" (4). Kontrollspolen (2) flyttas till vänster i proportion till den elektriska insignalen. Avsnittsform P till A och B till T via öppningsliknande tvärsnitt med progressiva flödesegenskaper. Nedströmning av magnetventilen (4). Kontrollspolen (2) återförs till det centrala läget med kompressionsfjäder (3).
Struktur av proportionell riktningsventil 4WRA -2X
HD-4WRA (E) ... A-2X
I princip motsvarar funktionen för denna ventilversion den för ventilen med 3 spole -positioner. Ventilerna med 2 spolpositioner är emellertid endast utrustade med magnetventil "A". I stället för den 2: a proportionella magnetventilen är en plugg (5) utrustad för NS 6 eller för NS 10 A -täckning (5).
Obs för typ 4WRA 6 ..- 2x/...
Tömning av tanklinjen ska undvikas. Med lämpliga installationsförhållanden ska en baktrycksventil installeras (ryggtryck ca.0,2MPa).
