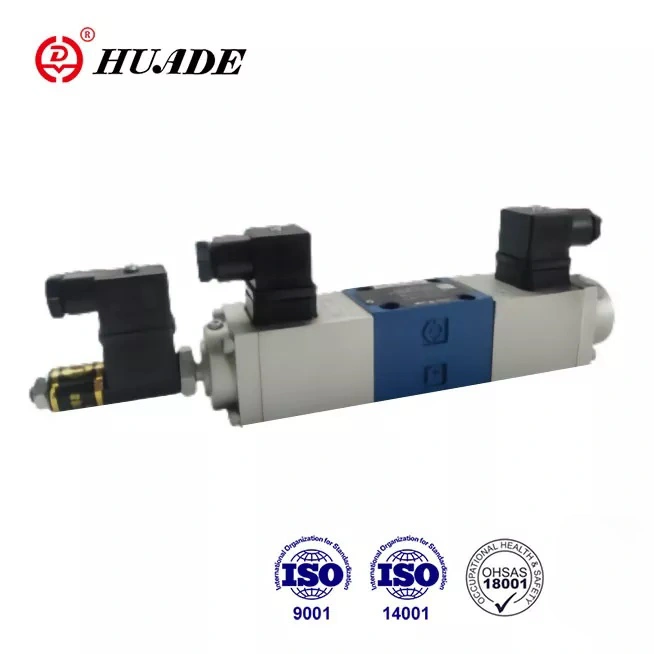

Proportionell ventil av typen 4WRE Antar undermontering av underplattor, vårcentrum. God flödeskapacitet, högt tryck och utmärkt upprepningsprecision, bekvämt för användning. Det kan ersätta 4Wre Series 1X som erbjuds av Rexroth tack vare två långsiktiga samarbeten med Rexroth. Prestandan för den 4wre proportionella ventilen kan matcha den för första nivå internationella varumärken. Det är ett bra, prisvärt alternativ.
|
Hydrauldata |
|||
|
Storlek |
6 |
10 |
|
|
Driftstryck (MPA) |
Port A, B, P |
31.5 |
31.5 |
|
port t |
16 |
16 |
|
|
Flöde (l/min) |
65 |
260 |
|
|
Föroreningsgrad (㎛) |
≤ 20 (rekommenderar ≤10) |
||
|
Hysteres (%) |
<1 |
<1 |
|
|
Repeterbarhet (%) |
<1 |
<1 |
|
|
Svarskänslighet (%) |
≤ 0,5 nominell signal |
≤ 0,5 nominell signal |
|
|
Frekvensrespons (-3dB) (Hz) |
6 |
4 |
|
|
Hydraulvätska |
Mineralolja (för NBR -tätning), fosfatester (för FPM -tätning) |
||
|
Viskositetsintervall (mm ²/s) |
2,8 till 380 |
||
|
Tryckfluidtemperaturområde (℃) |
-20 till+70 |
||
|
Monteringsläge |
Frivillig |
||
|
Vikt (kg) |
Ventil med 1 magnetventil |
1.91 |
5.65 |
|
Ventil med 2 magnetventil |
2.66 |
7.65 |
|
|
Elektriska data |
|||
|
Spänningstyp |
Direktspänning 24V eller 12V |
||
|
Max. Ström per magnetventil (a) |
1.5 |
1.5 |
|
|
Spole |
Kallt värde vid 20 ℃ |
5.4 |
10 |
|
Max.warm värde |
8.1 |
15 |
|
|
Miljötemperatur ℃ |
upp till+50 |
||
|
Tull |
Kontinuerlig |
||
|
Spoltemperatur ℃ |
upp till +150 |
||
|
Ventilisolering |
IP65 |
||
|
Associated Amplifier (24V likriktare av bridge -typ) |
med 2 ramptider |
VT-5001S20 (för 2-positioner) |
VT-5002S20 (för 2-positioner) |
|
med 1 ramptid |
VT5005S10 (för 3-positioner) |
VT 5006S10 (för 3-positioner) |
|
|
Induktiv positionsgivare |
|||
|
Elektrisk mätsystem |
Lvdt |
||
|
Kontrollslag (mm) |
± 4,5 linjär |
||
|
Linearitetstolerans (%) |
1 |
||
|
Spolmotstånd (ω) |
ⅠR20 |
56 |
|
|
ⅡR20 |
56 |
||
|
ⅢR20 |
112 |
||
|
Induktans (MH) |
6 till 8 |
||
|
Oscillatorfrekvens (KHZ) |
2.5 |
||
|
Ventilisolering |
IP65 |
||
Drag:
▶ Ventil för att styra både riktning och flöde av en hydraulvätska
▶ För undermontering
▶ Elektrisk positionåterkoppling
▶ Vårcentrerad kontrollspol
▶ Lågtrycksfall över kontrolllanden
▶ Både ventil och elektronisk kontroll från en leverantör
▶ Monteringsmönster till DIN 24 340 Form A, ISO4401 och CETOP - RP121H
Ansökan:
4Wre -riktningsventilen är lämplig för nära krets och används allmänt i maskin, lätt industri, metallurgi, min, rymdflyg och annat fält.
Typ 4Wre -riktningsventiler drivs direkt med proportionella solenoider och används för att kontrollera riktningen och volymen för ett flöde.
De består i princip av bostäder (1), kontrollspolen (4), två returfjädrar (5), två proportionella solenoider (2) och en positionell givare (3).
Typ 4Wre6 ... 10B ... och 4WRE10 ... 10B ... (3-position)
Om magnetventilen 'A' (2) är energisk, flyttas spolen till höger, och resan är proportionell mot den elektriska insignalen. Kontrollspolen (4) gör att de V-formade spåren öppnas gradvis för att flyta. Positionen för kontrollspolen (4) övervakas av den positionella givaren (3). I den elektroniska kontrollen jämförs den faktiska positionen för kontrollspolen med det förinställda värdet. Här har vi en positionskontrollkrets som känner igen befintliga skillnader
mellan det förinställda värdet (kommandovärde) och feedbackvärdet (verkligt värde) och korrigeras av lämpliga signaler på de relevanta solenoiderna. När magnetventilen 'A' (2) avaktiveras returneras kontrollspolen till sitt mittposition av returfjädrarna (5).
Struktur av proportionell riktningsventil 4WRE6 ... och 4WRE10 ...
Type4Wre..A ... 10B/... (2-positionValve)
Principen för denna typ av ventil är densamma som 4WRE ... 10B/ .. Men denna typventil har bara en sensor och en magnetventil.
Struktur av proportionell riktningsventil 4WRE6 ... A ... 10B och 4WRE10 ... A ... 10B
Symbol för proportionell riktningsventil 4wre
